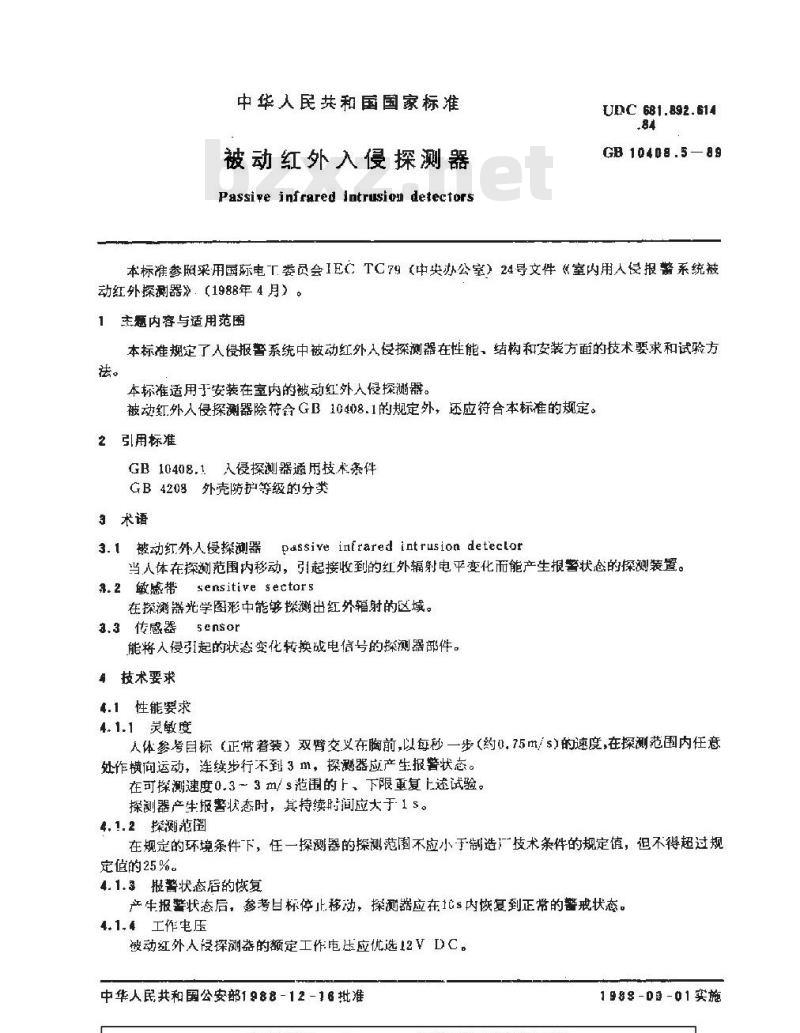

中华人民共和国国家标准
被动红外入侵探测器
Passive infrared intrusiou detectorsUDC 681.892.614
GB 10408.589
本标准参照采用国际电工委员会IETC79（中央办公室）24号文件《室内用人侵报警系统被动红外探测器》：（1988年4月）。志题内容与适用范围
本标准规定了入慢报警系统中被动红外人侵探测器在性能、结构和安装方面的技术要求和试验方祛。
本标准适用子安装在室内的被动红外人侵探测器。被动红外人侵探测器除符合GB10408.1的规定外，还应符合本标准的规定。2引用标准
GB10408.1入侵探测器通用技术条件GB4208外壳防护等级的分类
3术语
3.1被动红外人侵探测器passive infraredintrusiondeteelor当人体在探测范围内移动，引起接收到的红外辐射电平变化而能产生报警状态的探测装置。a.2敏感带sensitive sectors
在探测器光学图形中能够探测出红外辐射的区域。3.3传感器
sensor
能将人侵起的状态变化转换成电信号的探测器部件。4技术要求
4.1性能要求
4.1.1灵敏度
人体参考目标（正常着装）双臂交义在胸前，以每秒一步（约0.75m/s)的速度，在探测范围内任意处作横向运动，连续步行不到3m，探融器应产生报警状态。在可探测速度0.3～3m/s范闺的卜、下限重复上述试验。探测器产生报警状态时，其持续时间应大于15。4.1.2探测范菌
在规定的环境条件下，任一探测器的探测范圖不应小于制造厂技术条件的规定值，但不得超过规定值的25%。
4.1.3报警状态店的恢复
产牛报警状态后，参考目标停止移动，探测器应在北s内恢复到正常的警戒状态。4.1.工作电压
被动红外人探测器的额定工作电压应优选12VDC。中华人民共和国公安部1988-12-16批准1989-0-01实施

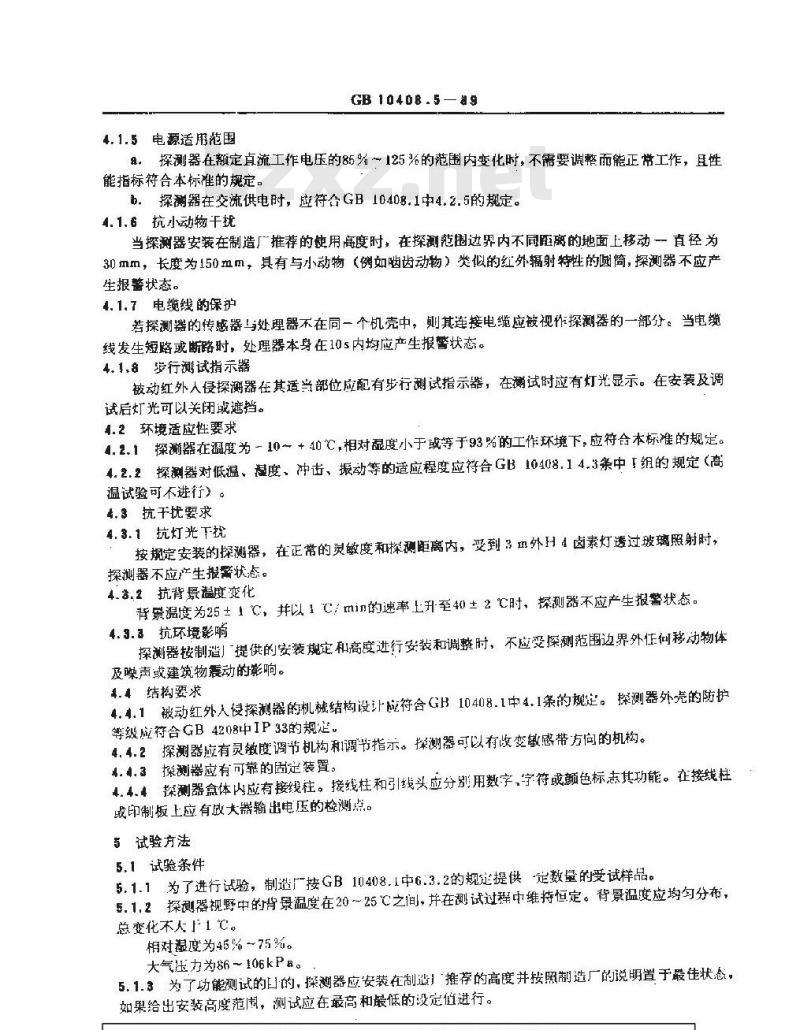

4.1.5 电源适用范围
GB 10408.5—#9
。探测器在额定直流工作电压的85%～125%的范围内变化时，不需要调整而能正带工作，且性能指标符合本标准的规定。
b。探测器在变流供电时，应符合GB10408.1中4.2.6的规定。4.1.6 抗小动物干扰
当探测器安装在制造厂推荐的使用高度时，在探测范围边界内不同距离的地面上移动一直径为30mm，长度为150mm，具有与小动物例如啮齿动物）类似的红外辐射特性的圆筒，探测器不应产生报鉴状态。
4.1.7电缆线的保护
若探测器的传感器与处理器不在同一个机壳中，则其连接电缆应被视作探测器的一部分。当电缆线发生短路或断路时，处理器本身在10s内均应产生报警状态。4.1.8步行测试指示器
被动红外人侵探测器在其适当部位应配有步行测试指示器，在测试时应有灯光显示。在安装及调试后灯光可以关闭或遮挡。
1.2环境适应性要求
4.2.1探测器在温度为-10～+40℃，相对显度小于或等于93%的工作环境下，应符合本标准的规定。4.2.2探测器对低温、度、冲击、振动等的适应程度应符合GB10408.14.3条中I组的规定（高温试验可不进行》。
4.3抗干扰要求
4.3.1抗灯光下扰
按规定安装的探测器，在正常的灵敏度和探测距离内，受到3Ⅱ外H4卤素灯透过玻璃照射时，探测器不应产生报需状态。
4.3.2抗背景温度变化
背景温度为25±1℃，并以1C/min的速率上升至40±2℃时，探测器不应产生报警状态。4.9.3抗环境影响
探测器按制道厂提供的安装规定和高度进行安装和调整时，不应受探测范围边界外任何移动物体及噪声或建筑物震动的影响。
4.4结构要求
4.4.1被动红外人侵探测器的机械结构设计让应符合GH10408.1中4.1条的规定。探测器外壳的防护等级应符合GB4208中IP33的规定。4.4.2探测器应有灵撤度调节机构和调书指示。探测器可以有收变敏感带方向的机构。4.3操测器应有可靠的固定装置。4.4.4探测器盒体内应有接线柱。接线柱和引线头应分别用数字，字符或颤色标志其功能。在按线柱或印制板上应有放大器输出电压的检测点。5试验方法
5.1试验条件
5.1.1为了进行试验，制造厂按GB10408.1中6:3.2的规延提供定数量的受试样品。5.1.2探测器视野中的背录温度在20~25℃之间，并在测试过程中维持恒定。背景温度应均勾分布，总变化不人上1 ℃。
相对稳度为45%~75%。
大气压力为86~106kPa。
5.1.3为了功能测试的口的，探测器应安装在制造推荐的高度并按照制造厂的说明置于最佳状态，如果给出安装高度范，测试应在最高和最低的设定值进行。GB 10408.5—89

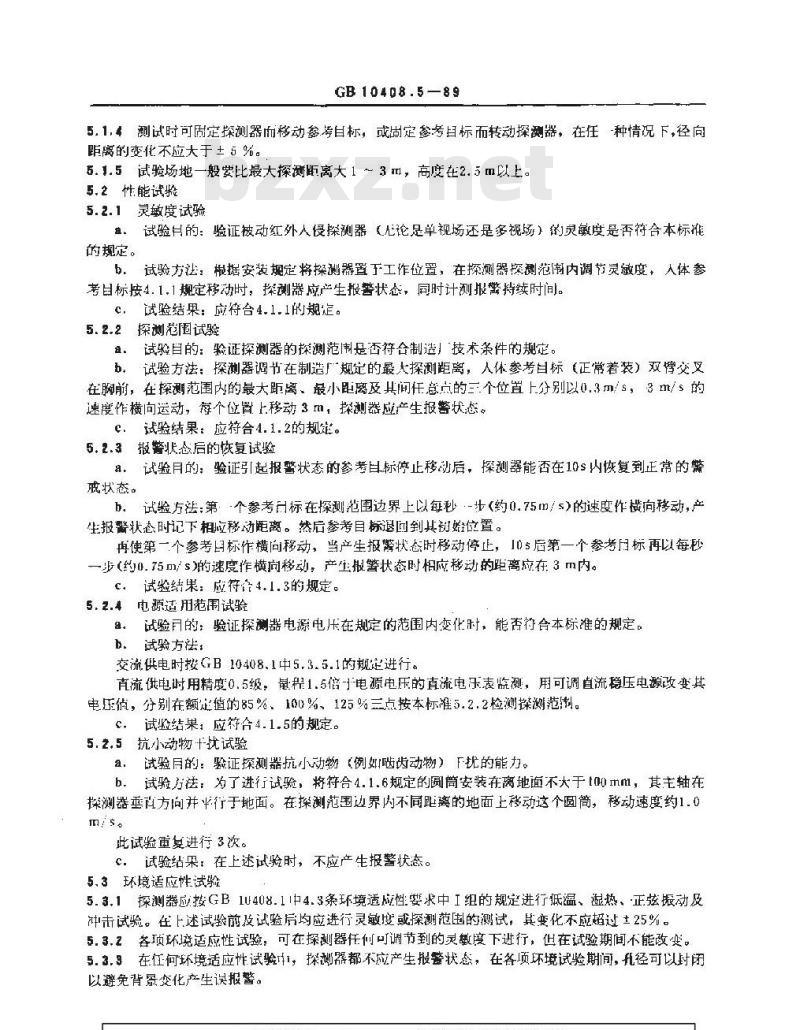

5.1,4测试时可固定探测器而移动参,考自标，或固定参考目标而转动探测器，在任-种情况下，径向距离的变化不应大于± 5 %。
5.1.5试验场地一般要比最大探测距离大1～3m，高度在2.5m以上。5.2性能试验
5.2.1灵嫩度试验
。试验月的：验证被动红外人侵探测器（无论足单视场还是多视场）的灵敏度是否符合本标准的规定。
试验方法：根据安装规定将探测器置于工作位置，在探测器探测范倒内调节灵敏度，人体参b.
考目标接4.1,1规定移动时：探测器应产生报警状态，同时计测报警持续时间。c，试验结果：应符合4.1.1的规定。5.2.2探测范圈试验bZxz.net
，试验自的：验证探测器的探测范围是否符合制造！技术条件的规定。b，试验方法：探测器调节在制造」规定的最太探测距离，人体参考目标（正常着装）双交叉在胸前，在探测范围内的最大距离、最小距离及其间任意点的三个位置上分别以0.3m/s，3m/s的速度作横尚运动，每个位胃上移动3m，探测器应产生报等状态。c．试验结果：应符合4.1.2的规延。5.2.3报警状态念后的恢复试验
a，试验月的：验证引起报警状态的参考且标停止移动后，探测器能否在10s内恢复到正常的需戚状态。
b。试验方法：第：个参考标在探测范围边界上以每秒·-步（约0.75m/s)的速度作横向移动，产生报警状态时记下相应移动距离。然后参考目标退回到其初始位置。再使第一个参考日标作横向移动，当产生报警状态时移动停止，105后第一个参考月标再以每秒一步（约.75m/s>的速度作横向移动：产主报警状态时相应移动的距离应在3m内。C。试验结果：应符金4.1.3的规定。5.2.4电源适用范围试验
。试验月的：验证探测器电源电压在规定的范围内变化时，能否行合本标准的规定。b.试验方法：
交流供电时按GB10408.1中5.3.5.1的规定进行。直流低电时用精度0.5级，量程1.5倍-电源电压的直流电压表监测，用可调直流稳压电源改变其电压侦，分别在额定值的85%、100%~125%三点按本标准5.2.2检测探测范制。c。试验结果：应符合4.1.5的规定。5.2.5抗小动物+优试验
a，试验月的：验证探测器抗小动物《例如啮齿动物）下扰的能力。b，试验方法，为了进行试验，将符合4.1.6规定的圆筒安装在离地面不大于100mm，其主轴在探测器垂直方向并半行于地面。在探测范围边界内不同距离的地面上移动这个圆筒，移动速度约1.0misa
此试验重复进行3次。
c.试验结果，在上述试验时，不应产生报警状态。5.3环境适应性试验
5.3.1探测器应按GB1U408.11中4.3条环境适应性要求中I组的规定进行低温、湿热、正弦振动及冲击试验。在上述试验前及试验后均应进行灵敏度或探测范国的测试，其变化不应超过土25%。5.3.2各项环境适应性试，可在探测器任例可调节到的灵敏度下进行，在试验期间不能改变。5.3.在任何环境适应性试验中，探谢器都不应产生报警状态，在各项环境试验期间，凡径可以封闭以避免背景变化产生误报警。
5.4抗干扰试验
5.4.1抗灯光F扰试验
GB 10408.5—89
试验目的：检验探测器在规定的厂作条件下，受到外界光照射不产生误报警的能力。b.
试验方法：测试装置如图1所示。暗箱
探测器
菌玻璃
灯光装谭
图1抗灯光扰试验图
探测器应安装在暗箱垂直表面的心，暗箱中对着探测器正面的侧面出层3～5mm厚透明的窗玻璃组成，每块50mm×500mm，相距不小于10mm，并允许空（在两块玻璃之间流通。灯光装置由一具60W的H4卤素灯及反光镜组成。该灯应至少上作10h以上但不超过100h。灯光装置应安装在探测器光学图形的敏感带内，并与水平方问有尽可能小的角度。它与探测器的距离不应小于3m，要求在传感器外壳上产生均匀的65叫Lux容差±10%的光通量。H4凶素灯山直流12V供电，通电2$，断电2s，共进行5次循环。c。试验结渠：应符含1.3.1的规定。5.4.2抗电磁于扰试验
被动红外人侵探测器的抗电磁干扰试验按GB10408.1中5.7.1规定进行。b。进行静电放电、电源瞬态和辐射干扰试验时应将探测器调整在最大灵敏度。c.
在上述试验中，探测器不应产生报警状念。5.4.3抗背景温度变化试验
探测器的安装应朝向温度约为25飞的背景，在背景的整个表而上温度均匀分布，总的变化不大于C。在测试过程探测器自始至终维持温度恒定。皆景温度以1/min的速率上升至40+2℃。在上述试验中探测器不应产七报警状态。6对产品说明书的要求
产品说明1除技术指标、接线图、安装和使用说明外，还应提供下列内赛：a，以图解形式表示出敏感带的几何图形及探测范围，安装高度和询度或安装高度的范。h.
GB 1040B.588

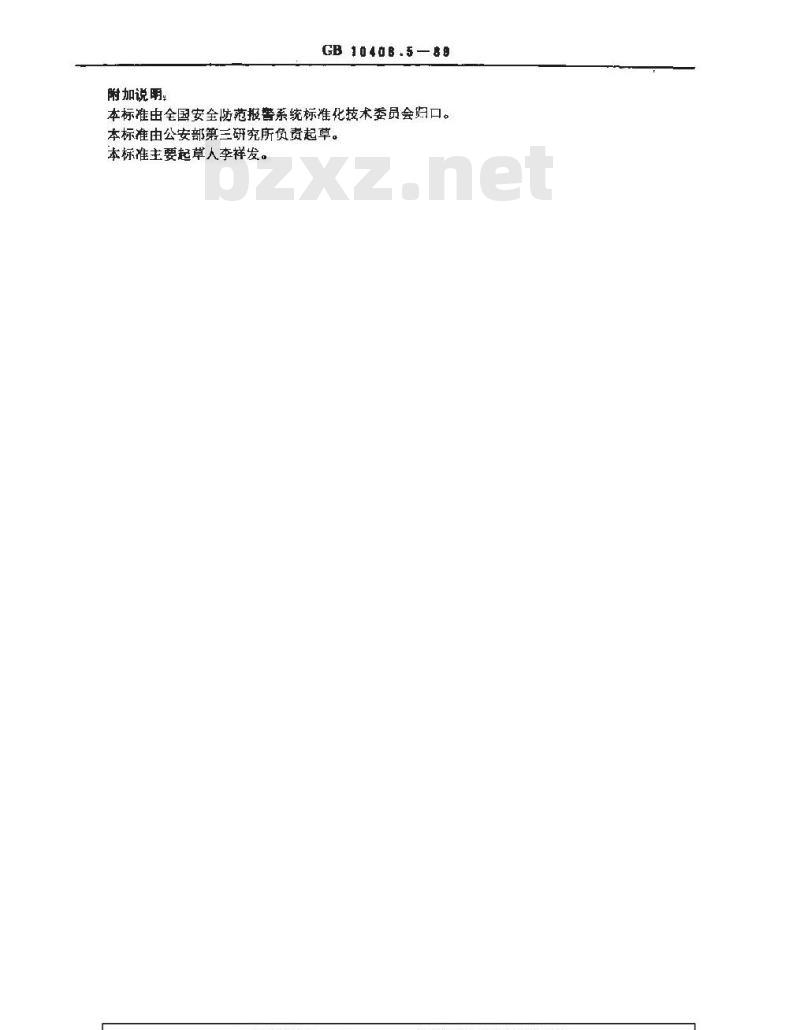

附加说
本标准由全国安全防范报警系统标准化技术委员会归口。本标准由公安部第三研究所负责起草。本标推主要起草人李祥发。
