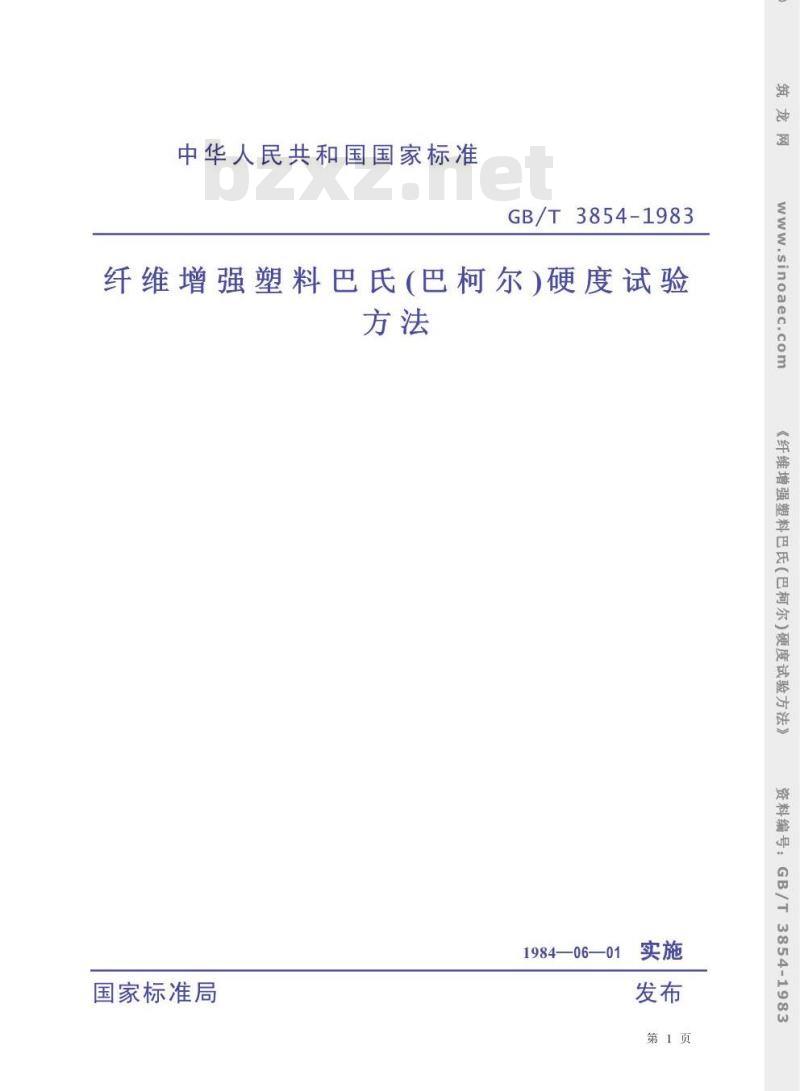

【国家标准(GB)】 纤维增强塑料巴氏(巴柯尔)硬度试验方法

中华人民共和国国家标准
GB/T3854-1983
纤维增强塑料巴氏（巴柯尔）硬度试验方法
国家标准局
1984—06—01
第1页
sinoaec.com

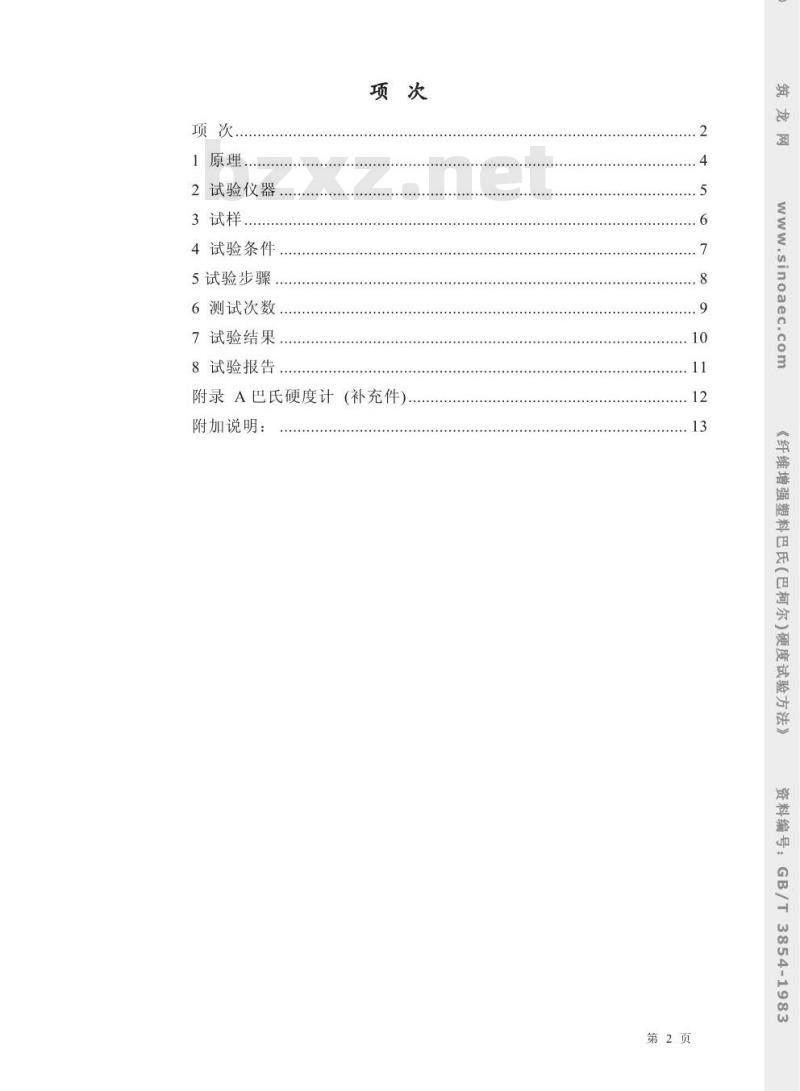

《纤维增强塑料巴氏（巴柯尔）硬度试验方法》资料编号：
3854-1983
2试验仪器
4试验条件
5试验步骤
6测试次数
7试验结果
8试验报告
附录A巴氏硬度计(补充件)
附加说明：
第2页
inoaec.com
《纤维增强塑料巴氏（巴柯尔）硬度试验方法》生料编号：
3854-1983

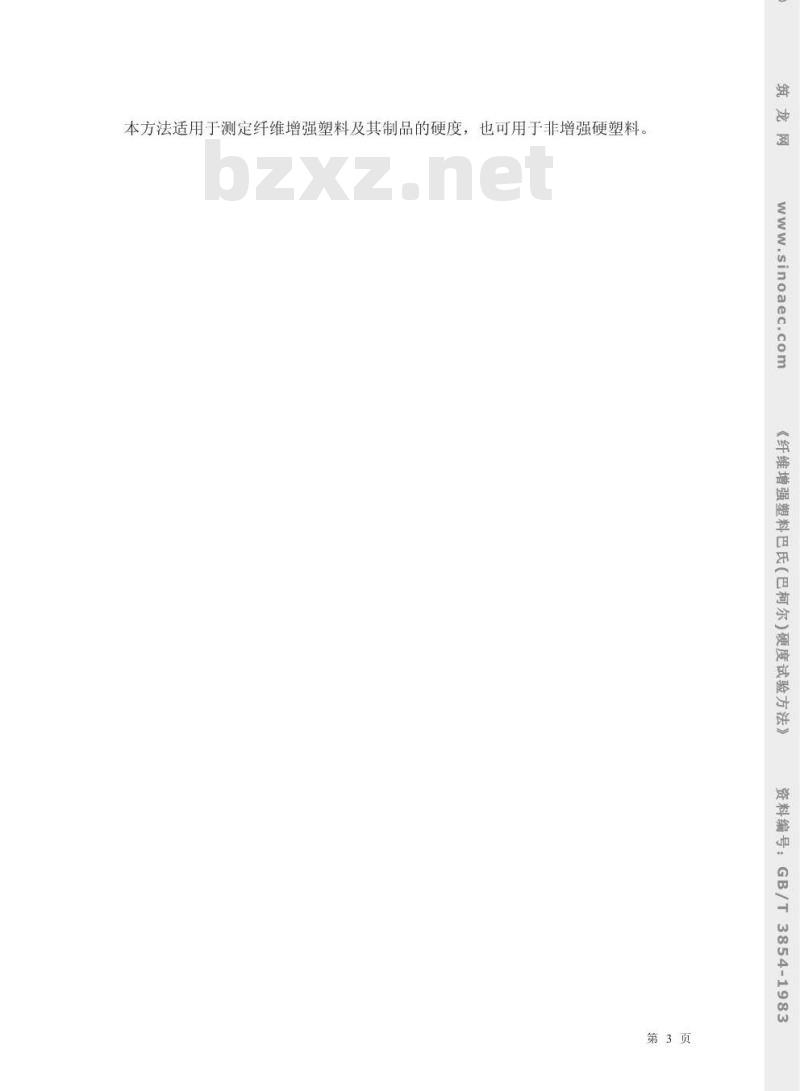

本方法适用于测定纤维增强塑料及其制品的硬度，也可用于非增强硬塑料。.sinoaec.com
《纤线
增强塑米
试验方
氏（巴柯
尔）硬度
3854-1983
第3页

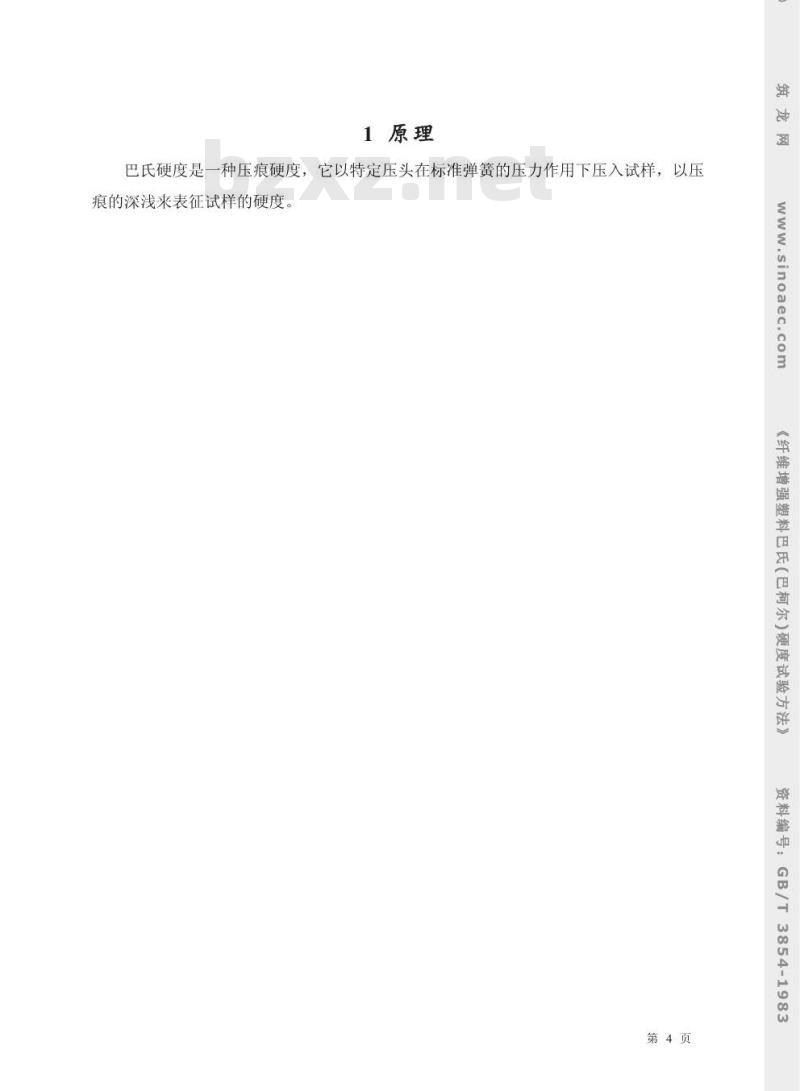

1原理
巴氏硬度是一种压痕硬度，它以特定压头在标准弹簧的压力作用下压入试样，以压www
.sinoaec.com
痕的深浅来表征试样的硬度，
《纤线
氏（巴柯
试验方
尔）硬度
3854-1983
第4页

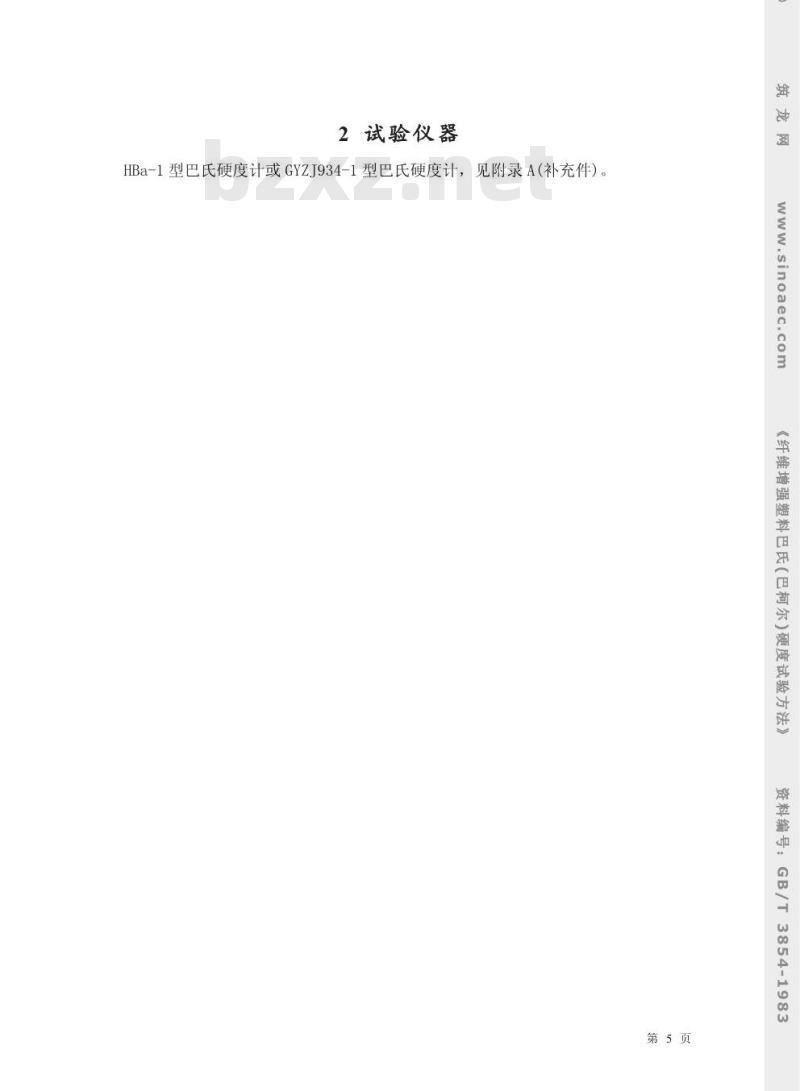

2试验仪器
HBa-1型巴氏硬度计或GYZJ934-1型巴氏硬度计，见附录A（补充件）。.sinoaec.com
《纤线
增强塑米
氏（巴柯
试验方
尔）硬度
3854-1983
第5页
3试样
3.1试样表面应光滑平整，没有缺陷及损伤。sinoaec.com
3.2标准试样厚度不小于1.5毫米。试样大小应满足任一压痕到试样边缘或二个压痕之间的距离不小于3毫米
《纤线
氏（巴柯名
试验方
尔）硬度
3854-1983
第6页
4试验条件
按GB1446-83《玻璃纤维增强塑料试验方法总则》第三章。www
.sinoaec.com
《纤维
增强塑米
氏（巴柯
试验方
尔）硬度
3854-1983
第7页
.sinoaec.com
5.2将试样放置在坚硬稳固的支撑面（如钢板、玻璃板、水泥平台等）上，曲面试样，应5.4手握硬度计机壳，以足够的压力（约4～7公斤）平稳快速的推压，同时记录刻度盘上最大读数（因为某些材料会出现从最大值漂回的读数，该读数与时间是非线性关系）。注5试验步骤
5.3将仪器安置在试样被测面上，使压头垂直试样被测表面。注意防止由于测试压力可能造成的弯曲和变形。5.1按附录A校准仪器
意当压头和被测表面接触时，应避免滑动和擦伤。《纤维
增强塑料巴氏（巴柯
尔）硬度试验方
料编号
3854-1983
第8页
6测试次数
纤维增强塑料，硬度大于50时，测试10次：硬度小于或等于50时，测试20次。非增强硬塑料，硬度大于50时，测试5次；硬度小于或等于50时，测试10次。必要时，可用式（1)确定最少测试次数nmin；1
S[2]=-
s[2][x]wwW.bzxz.Net
(xi-x)[2]
n-1 i=l
式中：S[2][x]-
平均值方差（纤维增强塑料取0.78，非增强硬塑料取0.28）：读数方差：
测试次数；
一单个测试值；
组测试值的算术平均值。
第9页
.sinoaec.com
《纤维增强塑料巴氏（巴柯尔）硬度试验方法》
3854-1983
7试验结果
7.1单个测试值：xl,x2,x3，....xn。7.2一组测试值的算术平均值x按式(3)计算，修约到整数。n
式中符号同式(2）。
7.3标准差S按式（4)计算，计算到二位有效数字。1n-
—(xi-x)[2]
n-l i=l
式中符号同式（2）。
7.4离散系数Cv按式(5)计算，计算到二位有效数字。S
式中符号同式(3）、（4)。
·（5）
第10页
.sinoaec.com
《纤维增强塑料巴氏（
（巴柯尔）硬度试验方
3854-1983
试验报告
试验报告应包括以下内容：
.sinoaec.com
c.试样的状态调节及试验环境条件；a.试样名称、规格及外观质量；b.试样制造单位或送测单位；
d.巴氏硬度计的型号；
e.试验结果；
f.试验人员、日期。
《纤维
氏（巴柯
试验方
尔）硬度
3854-1983
第11页
A.1压头
附录A巴氏硬度计（补充件）
它是一个具有26角的截头圆锥体，其顶端平面直径为0.157毫米，由淬火钢制成：配合在一个满度调整将螺丝孔内，并被一个由弹簧加载的主轴压住。A.2指示仪表
指示表头刻度盘有100分度，每一分度相当于压入0.0076毫米的深度。压痕深度为0.76毫米时，表头读数为零：压痕深度为零时，表头读数为100。指示仪表读数愈高，表示材料愈硬。
A.3HBa-1型巴氏硬度计及GYZJ934-1型巴氏硬度计的结构示意图见图A1、A2。A.4仪器校准
A.4.1满刻度的校准
仪器处于初始状态时，表头指针应指在零位。首先退出载荷调整螺丝，使它刚刚同载荷弹簧接触。将硬度计放在平板玻璃上，下压硬度计直到压头被迫全部退回到满度调整螺丝孔内，此时表头读数应为100，即满刻度：否则松开锁紧螺母，用满度调螺丝调节仪器：紧时表头示值上升，拧松时表头示值下降。
A.4.2未值的校准
经满刻度校准后，测试硬度计附带的高、低标准硬度片（注意必须使用有标准的一面），其示值应在标注的范围内：否则可通过载荷调整螺丝达到；拧紧时示值下降，拧松时示值上升。示值调好后不必重新检验满刻度的偏差。对于压头折断或磨损的硬度计，则不能得到满意的结果。此时只能更换压头解决，否则测试值无效。A.5更换压头
压头的长度和整个测量系统尺寸链有关，压头损坏时不能修磨复用，只能以仪器所附带的备件进行更换。更换时，松开锁紧螺母，将满度调整螺丝退出，取出旧压头，换上新压头，注意不要让主轴及载荷弹簧跟着弹出来。更换压头后，硬度计须重新进行满刻度和示值的校准。
第12页
塑料巴氏（巴柯尔）硬度试验方）法
3854-1983
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
