【国家标准(GB)】 金属结构件表示法

1引言

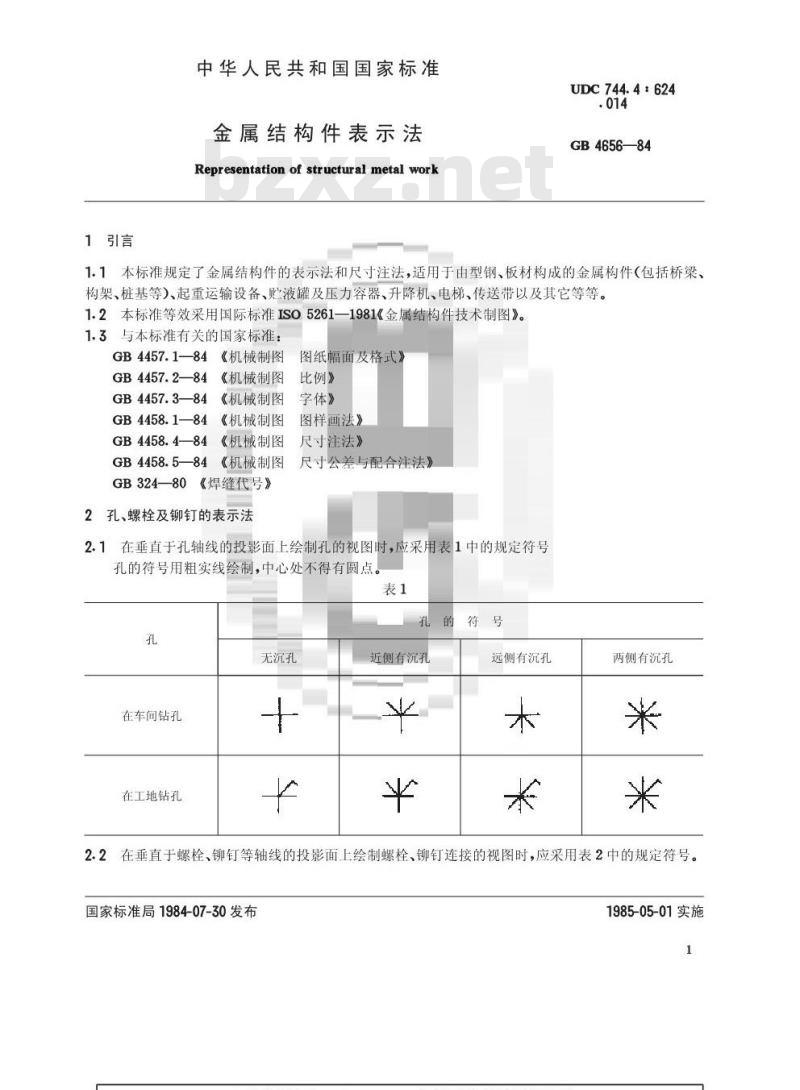

中华人民共和国国家标准
金属结构件表示法
Representation of structural metal workUDC744.4:624
GB4656—84
1.1本标准规定了金属结构件的表示法和尺寸注法，适用于由型钢、板材构成的金属构件（包括桥梁、构架、桩基等)、起重运输设备、贮液罐及压力容器、升降机、电梯、传送带以及其它等等。1.2本标准等效采用国际标准ISo5261-1981《金属结构件技术制图》。1.3与本标准有关的国家标准：
GB4457.1—84《机械制图
GB 4457.2—84
GB 4457.3—84
《机械制图
《机械制图
GB 4458.1—84
《机械制图
GB4458.4—84
4《机械制图
GB4458.5—84
《机械制图
GB324—80《焊缝代号》
2孔、螺栓及铆钉的表示法
图纸幅面及格式》
比例》
字体》
图样画法》
尺寸注法》
尺寸公差与配合注法》
2.1在垂直于孔轴线的投影面上绘制孔的视图时，应采用表1中的规定符号孔的符号用粗实线绘制，中心处不得有圆点。表1
在车间钻孔
在工地钻孔
无沉孔
近侧有沉孔
远侧有沉孔
两侧有沉孔

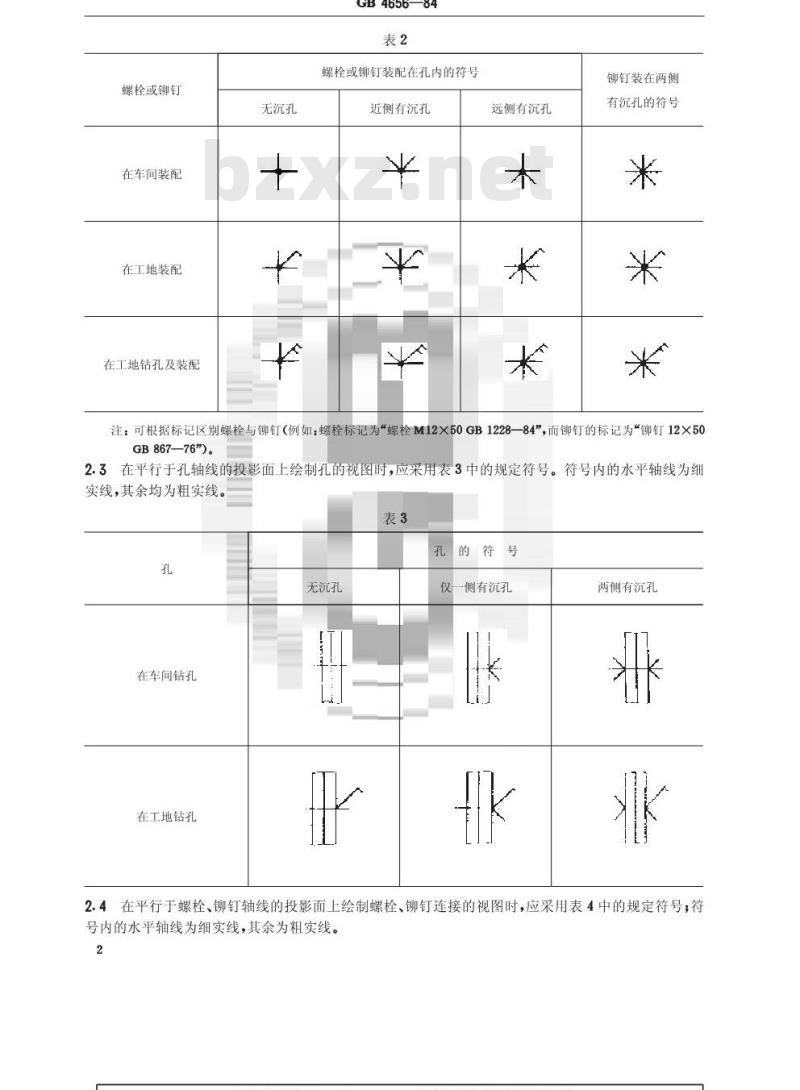

2.2在垂直于螺栓、铆钉等轴线的投影面上绘制螺栓、铆钉连接的视图时，应采用表2中的规定符号。国家标准局1984-07-30发布
1985-05-01实施
螺栓或铆钉
在车间装配
在工地装配
在工地钻孔及装配
无沉孔
GB4656—84
螺栓或铆钉装配在孔内的符号
近侧有沉孔
远侧有沉孔
铆钉装在两侧
有沉孔的符号
注：可根据标记区别螺栓与铆钉（例如：螺栓标记为“螺栓M12×50GB1228一84”，而铆钉的标记为“铆钉12×50GB 867—76\)。
2.3在平行于孔轴线的投影面上绘制孔的视图时，应采用表3中的规定符号。符号内的水平轴线为细实线，其余均为粗实线。
在车间钻孔
在工地钻孔
无沉孔
的符号
一侧有沉孔
两侧有沉孔

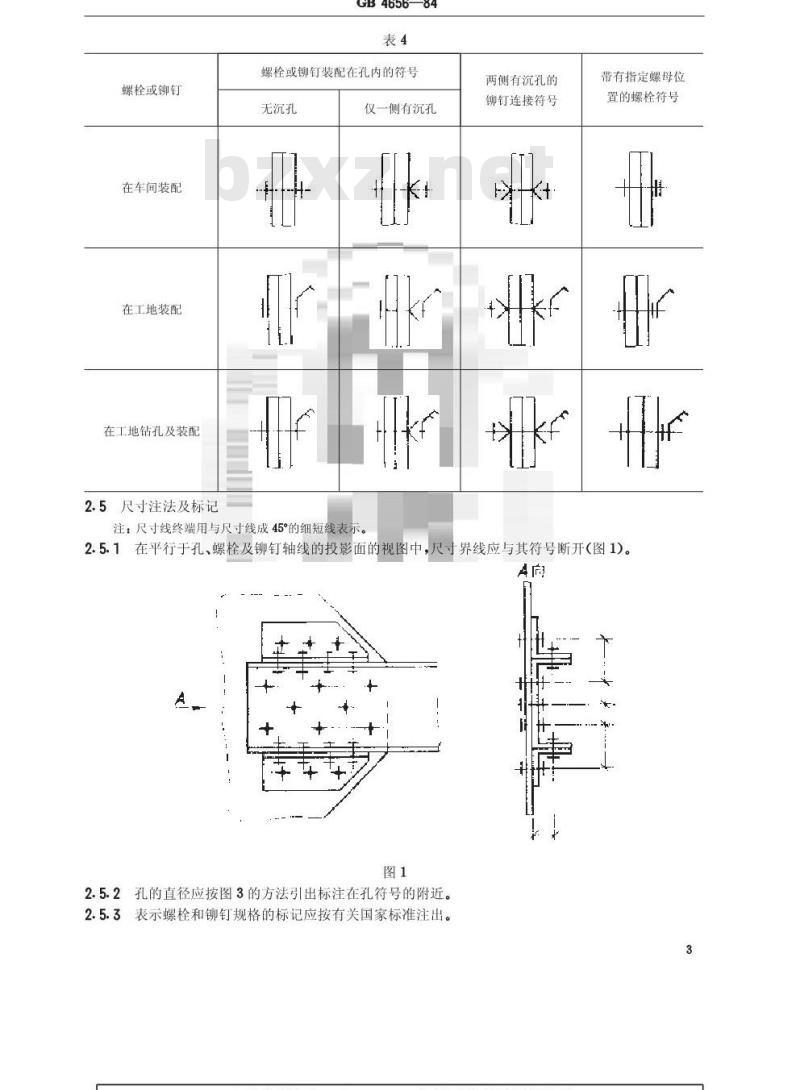

2.4、在平行于螺栓、铆钉轴线的投影面上绘制螺栓、铆钉连接的视图时，应采用表4中的规定符号符号内的水平轴线为细实线，其余为粗实线。2
螺栓或铆钉
在车间装配
在工地装配
在工地钻孔及装配
2.5尺寸注法及标记
GB4656—84
螺栓或铆钉装配在孔内的符号
无沉孔
注：尺寸线终端用与尺寸线成45°的细短线仅一侧有沉孔
两侧有沉孔的
铆钉连接符号
带有指定螺母位
置的螺栓符号
2.5.1在平行于孔、螺栓及铆钉轴线的投影面的视图中，尺寸界线应与其符号断开（图1）。A向
2.5.2孔的直径应按图3的方法引出标注在孔符号的附近。2.5.3表示螺栓和铆钉规格的标记应按有关国家标准注出。3
GB4656—84

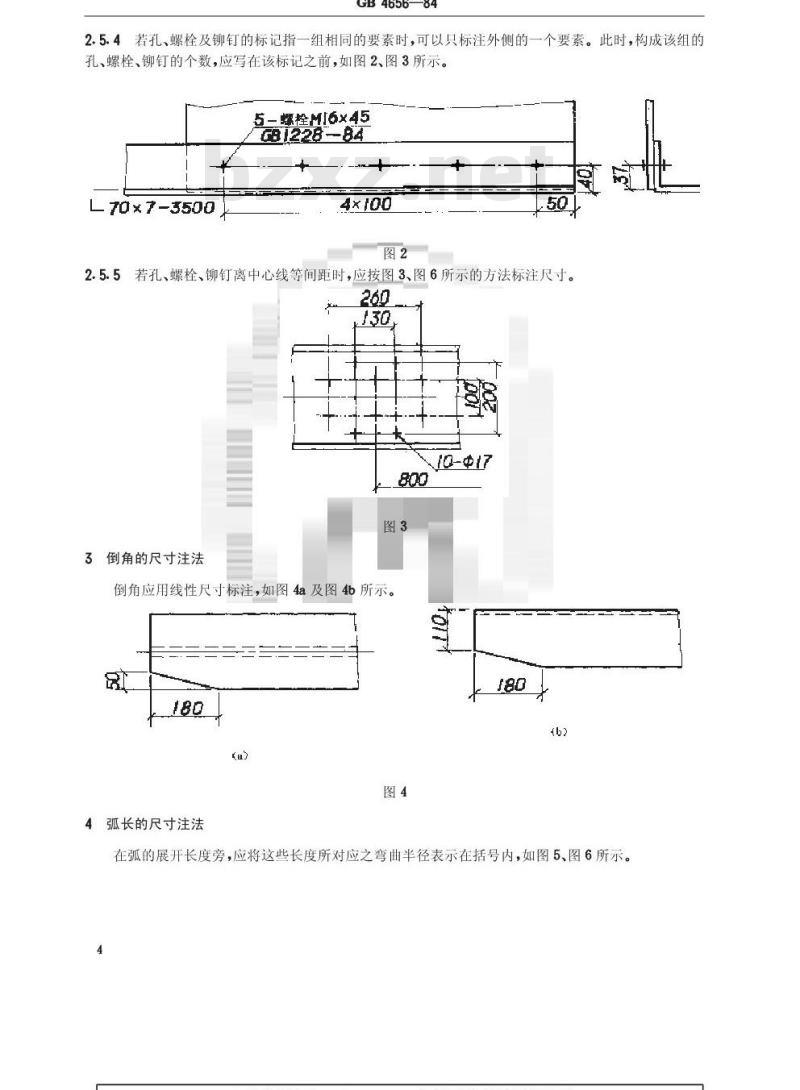

2.5.4若孔、螺栓及铆钉的标记指一组相同的要素时，可以只标注外侧的一个要素。此时，构成该组的孔、螺栓、铆钉的个数，应写在该标记之前，如图2、图3所示。点-螺栓MI6x45
G8122884
70× 7-3500
2.5.5若孔、螺栓、铆钉离中心线等间距时，应按图3、图6所示的方法标注尺寸。260
3倒角的尺寸注法
倒角应用线性尺寸标注，如图4a及图4b所示。10-$17
4弧长的尺寸注法
在弧的展开长度旁，应将这些长度所对应之弯曲半径表示在括号内，如图5、图6所示。4

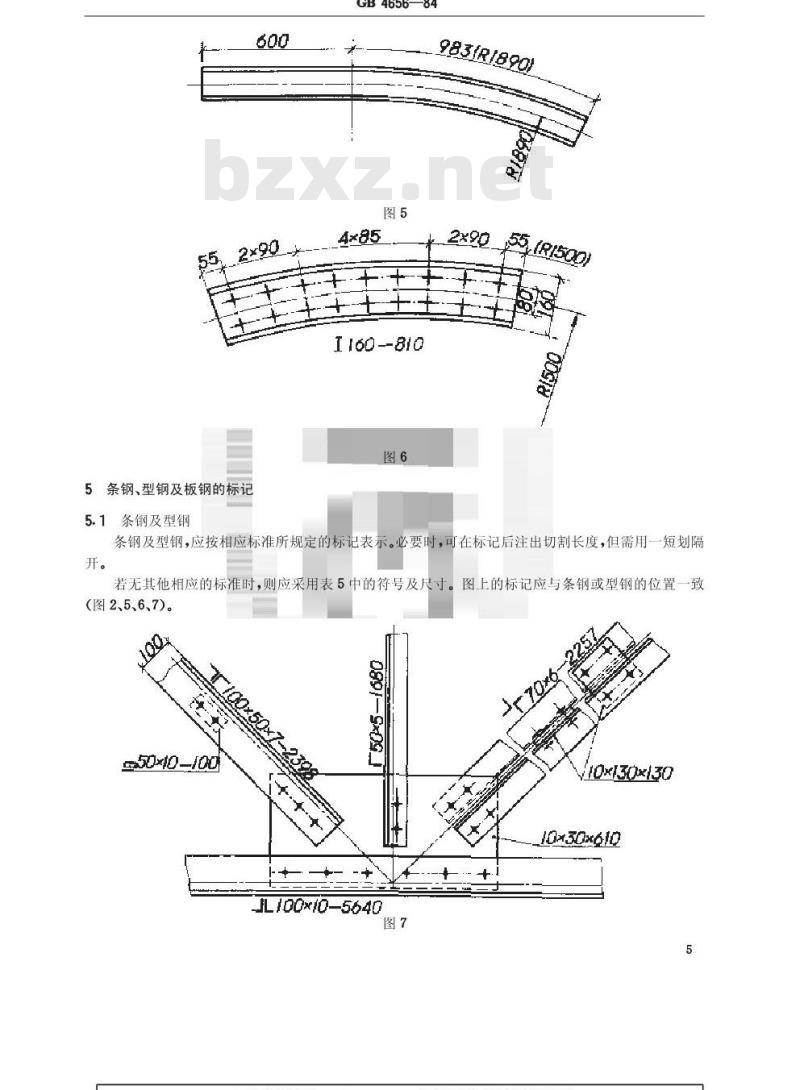

5条钢、型钢及板钢的标记
5.1条钢及型钢
GB4656—84
983(R/890)
(RI500
条钢及型钢，应按相应标准所规定的标记表示。必要时，可在标记后注出切割长度，但需用一短划隔开。
若无其他相应的标准时，则应采用表5中的符号及尺寸。图上的标记应与条钢或型钢的位置一致（图2、5、6、7)。
50×0-100
JL100x10-5640
fox130x130
1030x610
5.2板钢
GB4656—84
板钢的标记应为板厚，其后为矩形的总体尺寸（见图7～9）。表5
六角钢
尺寸含义
三角钢
半圆钢
角钢(等边)
角钢(不等边）
工字钢免费标准下载网bzxz
丁字钢
Z字钢
球头扁钢
GB4656—84
续表5
尺寸含义
若无其他相应的标准时，应
详细地标明型钢的规格尺寸，并在规格尺寸前加注符号标记。
（例：L80×60×7——500)
6节点板的尺寸注法
GB4656—84
6.1标注节点板尺寸的基准系时，至少应由两条成定角的汇交重心线组成，其汇交点称为基准点。节点板的尺寸应包括上述重心线为基准的诸孔的位置尺寸、节点板的全部尺寸，以及节点板边缘与孔中心线间的最小距离（图8、9）。
TQx455x8/
50553x0
6.2结构型钢及条钢轴线的斜度应以直角三角形的二短边表明（三角形制）。最好注出各基准点之间的实际距离，或者用相对于100的比例值表示，但应加注括号（图8、9）。8
7简图表示法
GB4656—84
0x315x785
pi40xc
金属结构件可用简图表示，即用粗实线表示相交杆件的重心线。此时，重心线基准点间的距离值，应直接注在所画杆件之上（图10)。3033
附加说明：
GB4656—84
本标准由中华人民共和国机械工业部提出，机械工业部标准化研究所归口。本标准由华中工学院负责起草。本标准主要起草人江天一、曹玉璋。
