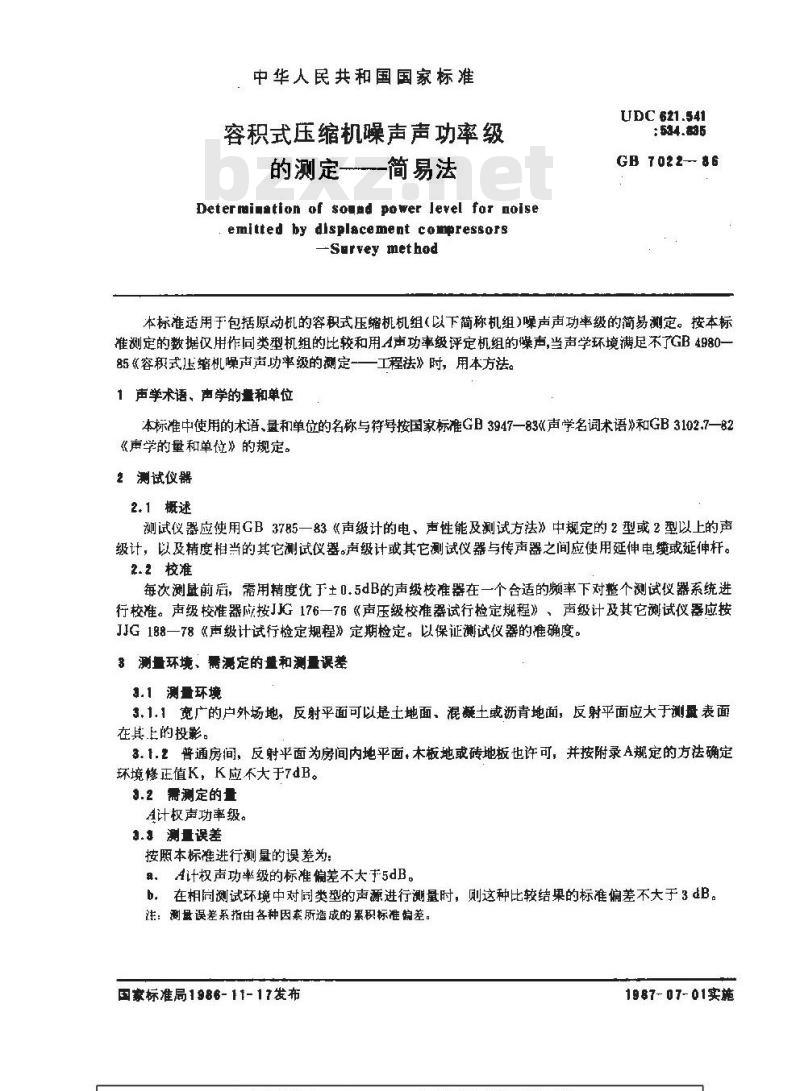

中华人民共和国国家标准
容积式压缩机噪声声功率级
的测定—简易法
Deterrmination of souad power level for noiseemitted by displacement compressors-Survey method
UDC 621.541
: $34.836
GB T022-86
本标准适用于包括原动的容积式压缩机机组（以下简称机组）噪声声功率级的简易测定。按本标准测定的数据仅用作同类型机组的比较和用A声功率级评定机组的噪声，当声学环境满足不了GB4980-85《容积式压缩机噪声声功率级的测定一工程祛》时，用本方法。1 声学术语，声学的量和单位
本标准中使用的术语、量和单位的名称与符号按国家标准GB3947—83（声学名词术语》和GB3102.7—82《声学的量和单位》的规定。
2测试仪器
2.1概述
测试仪器应使用GB3785一83《声级计的电、声性能及测试方法》中规定的2型或2型以上的声级计，以及精度相当的其它测试仪器。声级计或其它测试仪器与传声器之间应使用延伸电境或延伸杆。2.2校准
每次测鼠前后，需用精度优于±0.5dB的声级校准器在一个合适的频率下对整个测试仪器系统进行校准。声级校准器应按JJG176一76《声压级校准器试行检定规程》声级计及其它测试仪器应按JJG188一78《声级计试行检定规程》定期检定。以保证测试仪器的准确度。3测量环境、需定的量和测量误差3.1 测量环境
3.1.1宽广的户外场地，反射平面可以是土地面、混凝土或沥青地面，反射平面应大于测量表面在其上的投影。
3.1.2普通房间，反射平面为房间内地平面，木板地或砖地板也许可，并按附录A规定的方法确定环境修正值K，K应不大于7dB。
3.2需测定的量
A计权声功率级。
3. 3 测量误差
按照本标准进行测量的误差为：a。A计权声功率级的标准偏差不大于5dB。b。在相同测试环境中对同类型的声源进行测量时，则这种比较结果的标准偏差不大于3dB。注：测量误差系指由各种因素所造成的累积标准偏差。国家标准局1986-11-17发布
1987-07-01实施

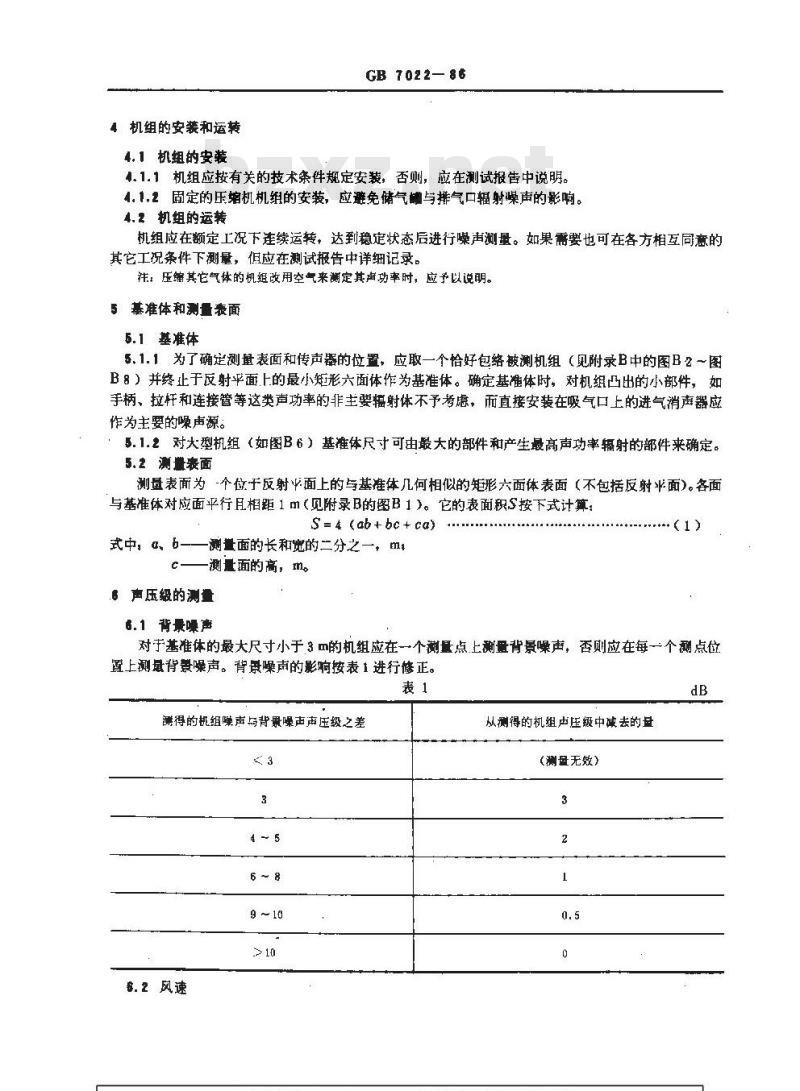

4机组的安装和运转
4.1机组的安装
GB7022—86
4.1.1机组应按有关的技术条件规定安装，否则，应在测试报告中说明。4.1.2固定的压缩机机组的安装，应避免储气赠与排气口辐射噪声的影响。4. 2机组的运转
机组应在额定工况下连续运转，达到稳定状态后进行噪声测量。如果需要也可在各方相互同意的其它工况条件下测量，但应在测试报告中详细记录。注：压缩其它气体的机组改用空气来测定其声功率时，应予以说明。5基准体和测量表面
5. 1 基准体
5.1.1为了确定测量表面和传声器的位置，应取一个恰好包络被测机组（见附录B中的图B2图B8）并终止于反射平面上的最小矩形六面体作为基准体。确定基准体时，对机组凸出的小部件，如手柄、拉杆和连接管等这类声功率的非主要辐射体不予考虑，而直接安装在吸气口上的进气消声器应作为主要的噪声源。
5.1.2对大型机组（如图B6）基准体尺寸可由最大的部件和产生最高声功率辐射的部件来确定。5.2测量表面
测量表面为-个位于反射面上的与基准体几何相似的矩形六面体表面（不包括反射平面）。各面与基准体对应面平行且相距1m（见附录B的图B1）。它的表面积S按下式计算：S=4 (ab+bc+ca)
式中, a、b—
一测整面的长和宽的二分之一，m,C
测量面的高，m。
.6 声压级的测量
6. 1 背景噪声
对于基准体的最大尺寸小于3m的机组应在一个测量点上测量背景噪声，否则应在每一个测点位置上测最背景噪声。背景噪南的影响按表1进行修正。表1
测得的机组噪声与背景噪声声压级之差3
8.2风速
从测得的机组声压级中减去的量(测盘无效）
GB T0L2-- B6

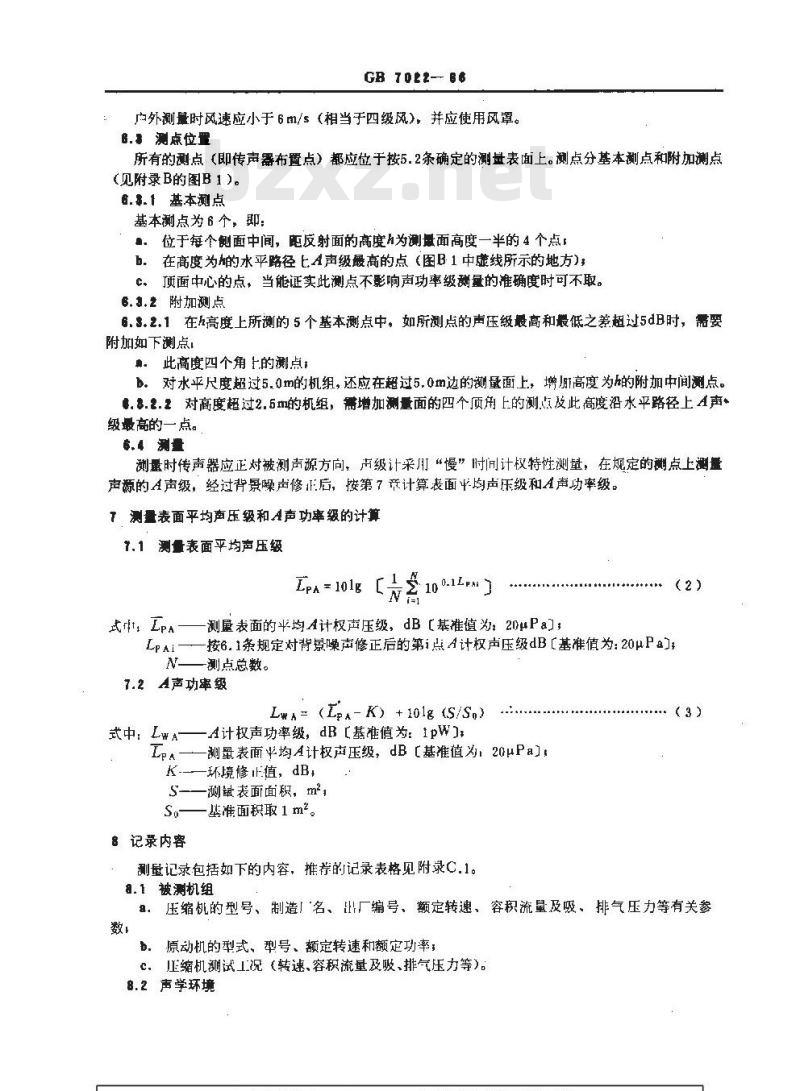

广外测量时风速应小于6m/s（相当于四级风)，并应使用风罩。6.录 测点位量
所有的测点（即传声器布置点）都应位于按5.2条确定的测量表面上。测点分基本测点和附加测点（见附录B的图B1)。
6.$.1基本测点
基本测点为6个，即
位于每个削面中间，距反射面的高度为测量面高度一半的4个点！b.在高度为的水平路径匕A声级最高的点（图B1中虚线所示的地方)c，顶面中心的点，当能证实此测点不影响声功率级量的准确度时可不取。6.3.2附加测点
6.3.2.1在h高度上所测的5个基本测点中，如所测点的声压级最高和最低之差超过5dB时，需要附加如下测点,
典。此高度四个角上的測点：
b。对水平尺度超过5.0m的机组，还应在超过5.0m边的测量面上，增期高度为的附加中间测点。.8.2.2对高度超过2.5m的机组，需增加测量面的四个质角上的测点及此高度沿水平路径上A声级最高的一点。
6. 4 测量
测量时传声器应正对被测声源方向，声级计采月“慢”时问计权特性测量，在规定的测点上测量声源的A声级，经过背景噪声修正后，按第7章计算表面平均声压级和A声功率级。7测量表面平均声压级和A声功率级的计算7.1测量表面平均声压级
Lp =101g ［10 0-1n】
武rt, Lpa-
测屋表面的平均A计权声压级，dB［基准值为：20uPa］，(2)
按6.1条规定对背景噪声修正后的第i点A计权声压级dB【基准值为：20μPa]LpAi
N——测点总数。
7.2A声功率级
中：LwA
LwA= (LpA- K) + 101g (S/Sn)
一A计权声功率级，dB［基准值为：1pW]s测量表面y均A计权声压级，dB【基准值为，20μPa]LPA
K-——环境修正值，dB
S-—测试表面面积，m2，
So—基准面积取1 m2。
8记录内容
测量记录包括如下的内容，推荐的记录表格见附录C.1。a.1 被测机组
压缩机的型号、制造厂‘名、厂编号、额定转速、容积流量及吸、排气压力等有关参数
原动机的型式、型号、额定转速和额定功率；b.
c．正缩机测试工况（转速、容积流量及吸、排气压力等）。8.2声学环境
GB 7022— 86

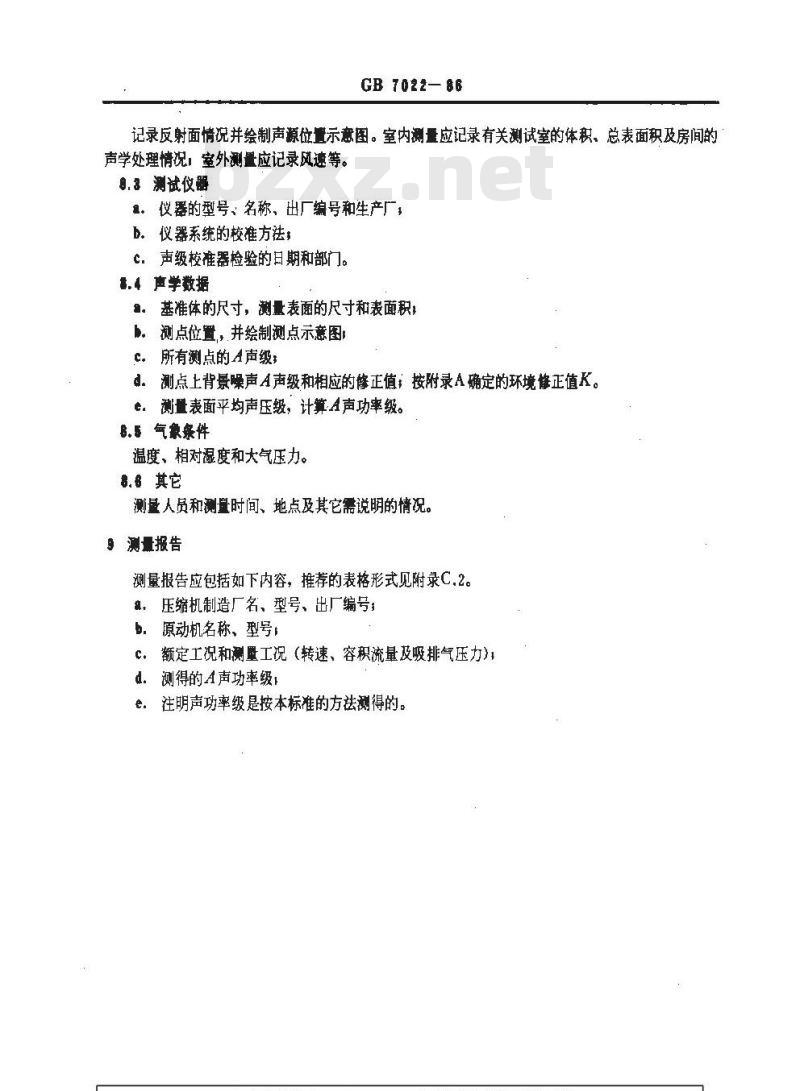

记录反射面情况并绘制声源位量示意图。室内测量应记录有关测试室的体积，总表面积及房间的声学处理情况，室外测量应记录风速等。8.3测试仪器
。仪器的型号、名称，出厂编号和生产广，b.仪器系统的校准方法，
c．声级校准器检验的日期和部门。需.4声学数据
。基准体的尺寸，测量表面的尺寸和表面积，b。测点位置，并绘制测点示意图C。所有测点的A声级
d。测点上背景噪声A声级和相应的修正值，按附录A确定的环境修正值K。e测量表面平均声压级，计算A声功率级。8.5气象条件
温度、相对湿度和大气压力。
8.6其它
测量人员和测量时间、地点及其它需说明的情况。9测量报告
测量报告应包括如下内容，推荐的表格形式见附录C.2赢，压缩机制造厂名、型号、出厂编号：b．原动机名称、型号
额定工况和测工况（转速、容积流量及吸排气压力),C.
测得的A声功率级1
注明声功率级是按本标准的方祛测得的。e.

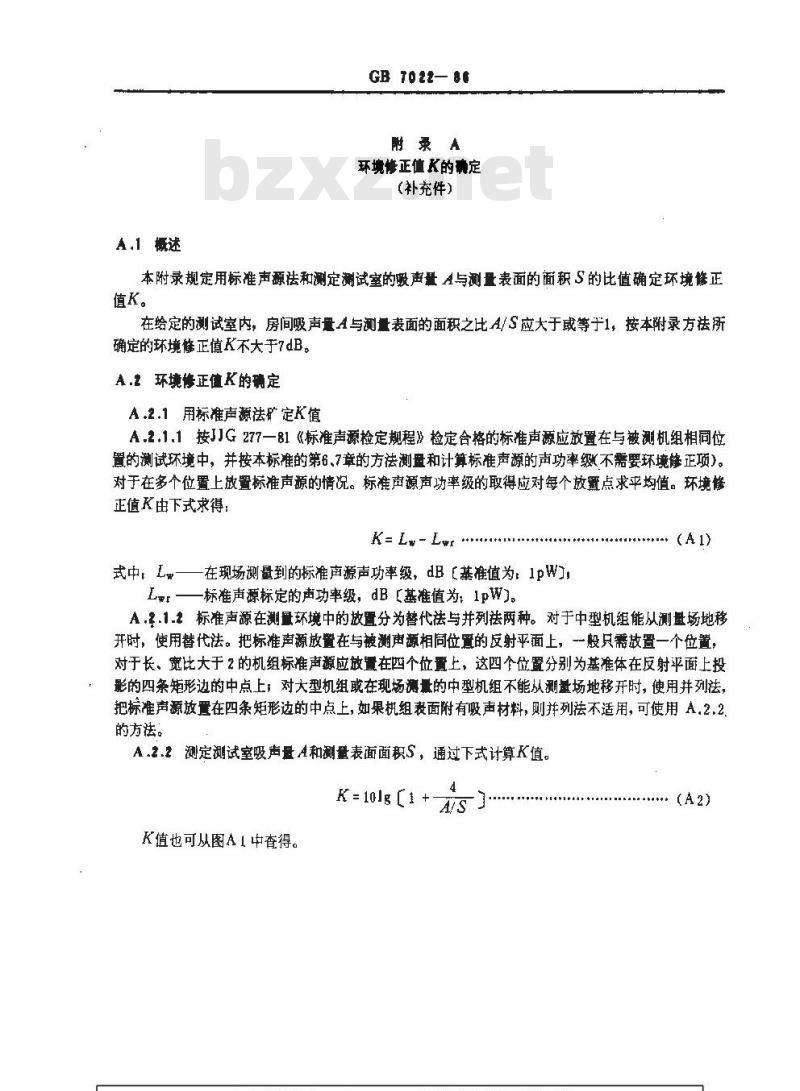

A.1概述
GB 7022— 86
附录A
环境修正值K的费定
（补充件）
本附录规定用标准声源法和测定测试室的吸声量A与测量表面的面积S的比值确定环境惨正值K。
在给定的测试室内，房间吸声量A与测量表面的面积之比A/S应大于或等于1，按本附录方法所确定的环境修正值K不大于7dB。A.2环境修正值K的确定
A.2.1用标准声源法铲定K值
A.2.1.1按JJG 277—81《标准声源检定规程》检定合格的标准声源应放置在与被测机组相同位置的测试环境中，并按本标准的第6、7章的方法测量和计算标准声源的声功率级不需要环境修正项）。对于在多个位置上放置标准声源的情况。标准声源声功率级的取得应对每个放置点求平均值。环境修正值K由下式求得：
K= Lw- Lw
式中，Lw——在现场测量到的标准声源声功率级，dB【基准值为：1pW]，Lwr——标准声源标定的声功率级，dB［基准值为：1pW]。(A1)
A,2.1.2标准声源在测量环境中的放置分为替代法与并列法两种。对于中型机组能从测量场地移开时，使用替代法。把标准声源放置在与被测声源相同位置的反射平面上，一般只需放置一个位置，对于长、宽比大于2的机组标准声源应放量在四个位重上，这四个位置分别为基准体在反射平面上投影的四条矩形边的中点上，对大型机组或在现场测量的中型机组不能从测盘场地移开时，使用并列法，把标准声源放置在四条矩形边的中点上，如果机组表面附有吸声材料，则并列法不适用，可使用A,2.2的方法。
A.2.2测定测试室吸声量A和测量表面面积S，通过下式计算K值。K=10lg[1 +
K值也可从图A1中查得。
·(A2)
A.2.2.1吸声量A的实验确定
GB 7022- B6
图A1环境修正值K
测定测试室的混响时间，用宽带噪声或脉冲声束激发，用A计权特性接收。吸声量A虫下式给出：A= 0.16 (V/T)
式中：——测试室体积，m，
T——测试室混响时间。s。
A.2.2.2吸声量A的估算
用表2估算测试室的表面均吸声系数4，由下式算出吸声量A，A=a.Sy
式巾：α—-平均吸声系数（见表2)Sy
-测试室的总表面面积（墙、天花板，地板），m2表2
半均吸声系数a
由混凝土，砖、灰泥制成的光硬墙璧的近似空房间部分空房间，光墙壁房间
有家具的、矩形桃器、矩形工业房间有家具的不规则房间，不规则形状机器或工业房间装有机械的房间或铺盖少量声学材料的房间（如部分吸声天花板或墙）天花板和增均铺有吸声材料
天花板和墙均糖有大量吸声材料GB 7022— B6
附录B
机组的基准体、测量表面、传声器布置和几种典型的机组基准体的图示(补充件）
测量表面
基准体
。 ——基本测点
X附加测点
附加中间测点免费标准bzxz.net
图B1矩形六面体上的测点位置图GB 7022— B8
图B2乙型机组的基准体
图 B3L型机组的基准体
GB To22B
V型机组的基准体
图B5螺杆机组的基准体
GB T02286
图B6内燃机拖动的机组的基准体图B7D型机组的基准体
GB 7022— 86
图B8H型机组的基准体
C,1记录表格
压缩机
原动机
基准体尺寸
气象条件
測量仪器
GB7022—B6
附录C
记录表格和测量报告形式
(参考件）
制造厂名
机维外形尺寸
(长×宽×高)
转速，r/mia
排气压力，Pa
吸气，Pa
容积流量，m*/min
转速，r/min
大气压力，Pa
传声器型号
声级计型号
校准仪型号
其它仪器
仪器校准情况
测盘表面
尺寸，m
额定工况
温度，℃
出厂编号
测试工况
功率，kw
测最表面
面积S,m2
相对虚度，%
出第号
出编号
山厂编号
