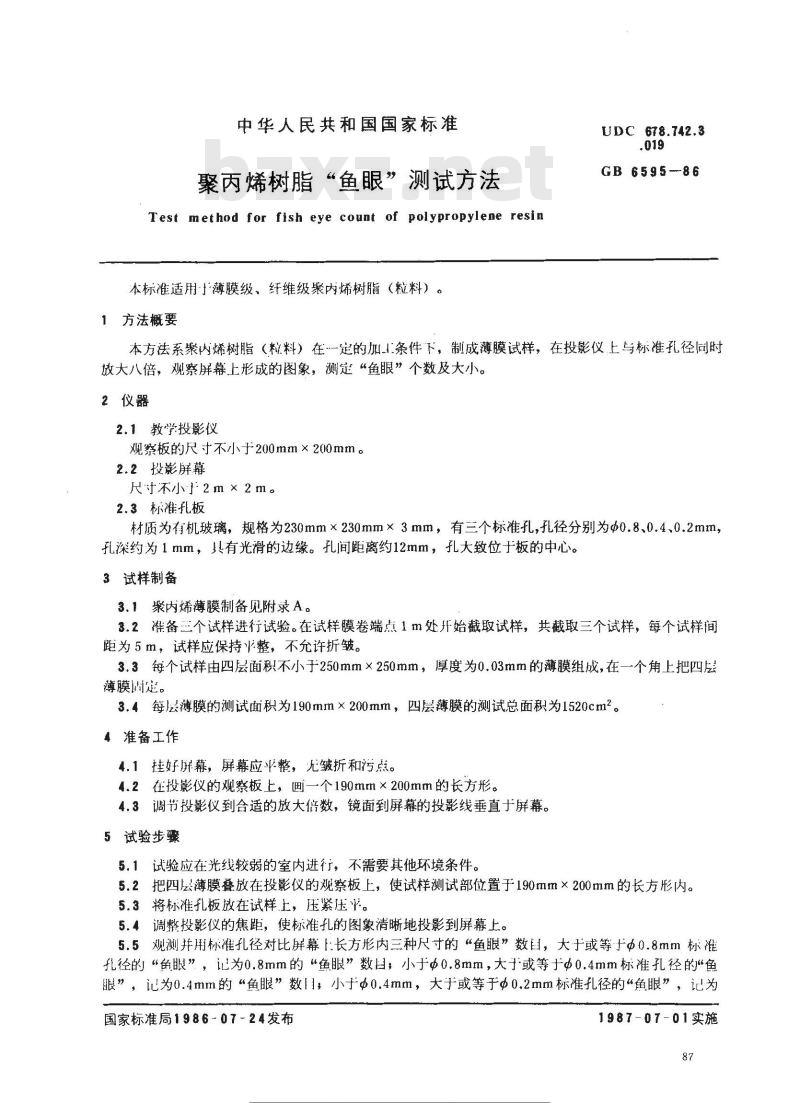

【国家标准(GB)】 聚丙烯树脂鱼眼测试方法

中华人民共和国国家标准
聚丙烯树脂“鱼眼”测试方法
Test method for fish eye count of polypropylene resin本标准适用于薄膜级、纤维级聚内烯树脂（粒料）。1方法概要
UDC 678.742.3
GB 6595--86
本方法系聚内烯树脂（粒料）在一定的加！条件下，制成薄膜试样，在投影仪上与标准孔径同时放大八倍，观察屏幕上形成的图象，测定“鱼眼”个数及大小。2仪器
2.1教学投影仪
观察板的尺寸不小于200mm×200mm。2.2投影屏幕
尺寸不小于2㎡×2m
2.3标准孔板
材质为有机玻璃，规格为230mm×230mm×3mm，有三个标准孔，孔径分别为Φ0.8、0.4、0.2mm，孔深约为1mm，具有光滑的边缘。孔间距离约12mm，孔大致位于板的中心。3试样制备
3.1聚内烯薄膜制备见附录A。
3.2准备三个试样进行试验。在试样膜卷端点1m处开始截取试样，共截取三个试样，每个试样间距为5m，试样应保持平整，不允许折皱。3.3每个试样由四层面积不小于250mm×250mm，厚度为0.03mm的薄膜组成，在一个角上把四层薄膜固定。
3.4每层薄膜的测试面积为190mm×200mm，四层薄膜的测试总面积为1520cm2。4准备工作
4.1挂好屏幕，屏幕应斗平整，无皱折和污点。4.2在投影仪的观察板上，画一个190mm×200mm的长方形。4.3调节投影仪到合适的放大倍数，镜面到屏幕的投影线垂直于屏幕。5试验步骤
5.1试验应在光线较弱的室内进行，不需要其他环境条件。5.2把四层薄膜叠放在投影仪的观察板上，使试样测试部位置于190mm×200mm的长方形内。5.3将标准孔板放在试样上，压紧压平。5.4调整投影仪的焦距，使标准孔的图象清晰地投影到屏幕上。5.5观测并用标准孔径对比屏幕[：长方形内三种尺寸的“鱼眼”数自，大于或等于Φ0.8mm标准孔径的“鱼眼”，记为0.8mm的“鱼眼”数，小于Φ0.8mm，大于或等于Φ0.4mm标准孔径的鱼眼”，记为0.4mm的“鱼眼”数月，小于Φ0.4mm，大于或等于Φ0.2mm标准孔径的“鱼眼”，记为国家标准局1986-07-24发布
注行业米免费卖
1987-07-01实施

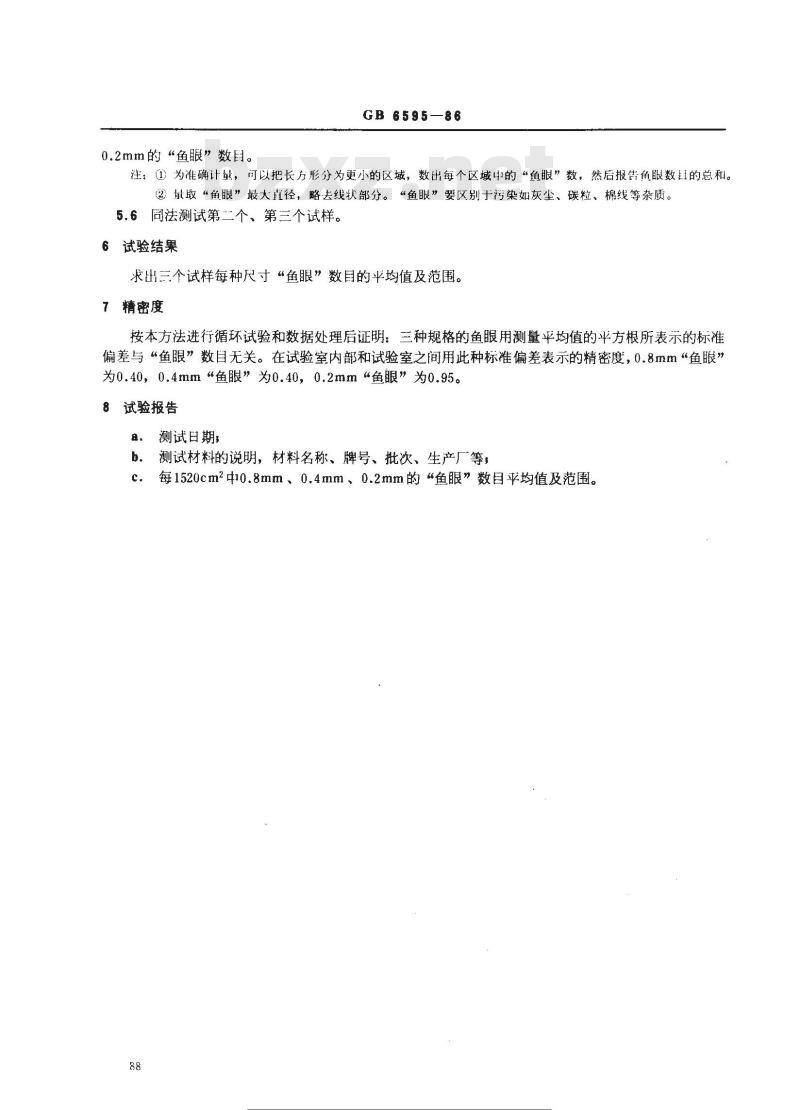

0.2mm的“鱼眼”数。
GB6595—86
注：①为准确计，可以把长方形分为更小的区域，数出每个区域中的“鱼眼”数，然后报告鱼眼数目的总和。②量取“鱼眼”最大直径，略去线状部分。“鱼眼”要区别于污染如灰尘、碳粒、棉线等杂质。5.6同法测试第二个、第三个试样。6试验结果
求出三个试样每种尺寸“鱼眼”数目的平均值及范围。7精密度
按本方法进行循环试验和数据处理后证明：三种规格的鱼眼用测量平均值的平方根所表示的标准偏差与“鱼眼”数目无关。在试验室内部和试验室之间用此种标准偏差表示的精密度，0.8mm“鱼眼”为0.40，0.4mm鱼眼”为0.40，0.2mm“鱼眼”为0.95。8试验报告
测试白期，
测试材料的说明，材料名称、牌号、批次、生产厂等，b.
每1520cm2中0.8mm、0.4mm、0.2mm的“鱼眼”数目平均值及范围。标准搜慢网

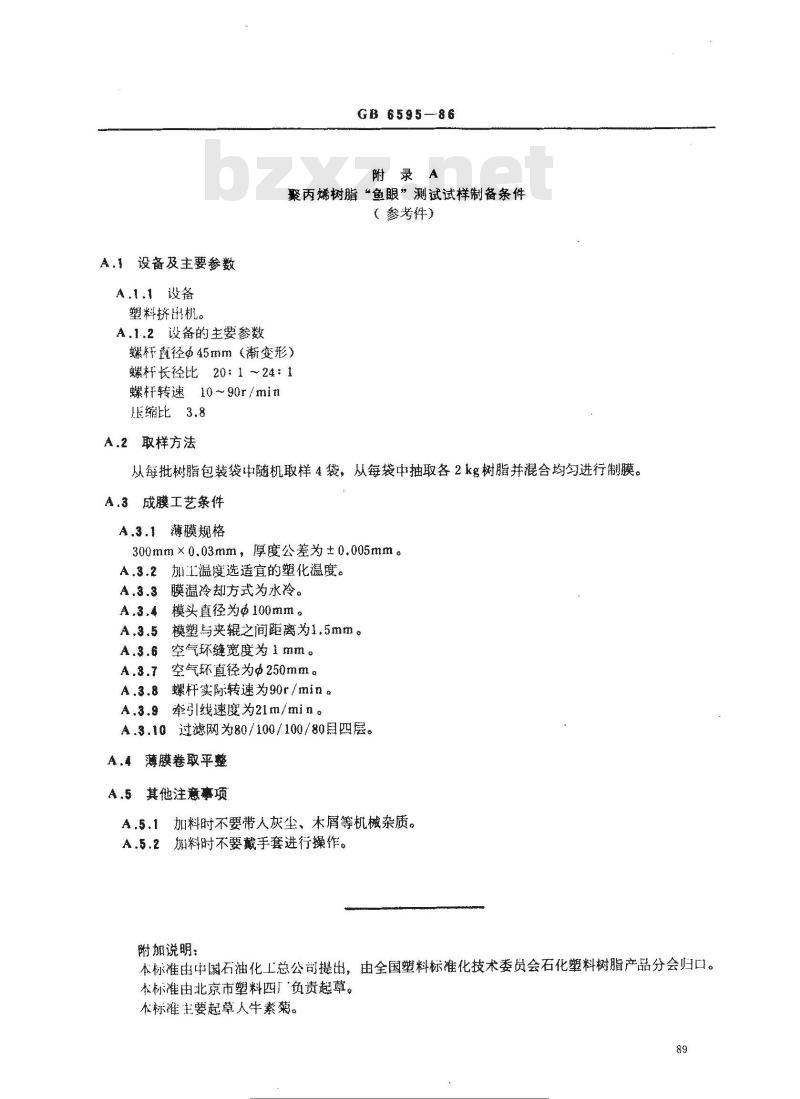

A.1设备及主要参数
A.1.1设备
塑料挤出机。
A.1.2设备的主要参数
GB6595-86
附录A
聚丙烯树脂“鱼眼”测试试样制裔条件（参考件）
螺杆直径445mm（渐变形）
螺杆长径比20：1～24：1
螺杆转速10~90r/min
压缩比3.8
A.2取样方法
从每批树脂包装袋中随机取样4袋，从每袋中抽取各2kg树脂并混合均匀进行制膜。A.3成膜工艺条件
A.3.1薄膜规格
300mm×0.03mm，厚度公差为±0.005mm。A.3.2加工度选适宜的塑化温度。A.3.3膜温冷却方式为水冷。
A.3.4模头直径为b100mm。
A.3.5模塑与夹辊之间距离为1,5mm。A.3.6空气坏缝宽度为1mm。wwW.bzxz.Net
A.3.7空气环直径为Φ250mm。
A.3.8螺杆实际转速为90r/min。A.3.9牵引线速度为21m/min。
A.3.10过滤网为80/100/100/80月四层。A.薄膜卷取平整
A.5其他注意事项
A.5.1加料时不要带人灰尘、木屑等机械杂质。A.5.2加料时不要戴手套进行操作。附加说明：
本标准由中国石油化工总公司提出，由全国塑料标准化技术委员会石化塑料树脂产品分会归口。本标准由北京市塑料西厂负责起草。本标准主要起草人牛素菊。
标准慢搜文
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
