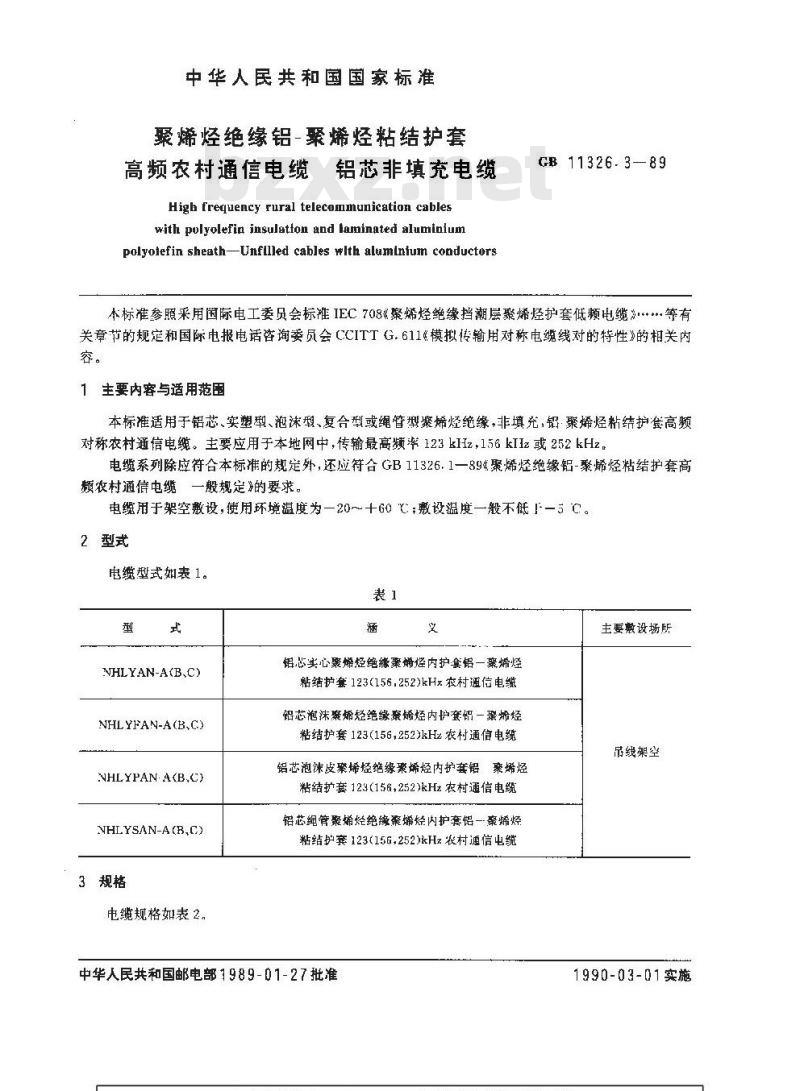

中华人民共和国国家标准
聚烯烃绝缘铝-聚烯烃粘结护套
高频农村通信电缆车
铝芯非填充电缆
Higb frequency rural telecommunication cableswith polyolefin insulatfon and iaminated aluminiumpolyoiefin sheath-Unfilled cables wlth alumlnfum conductorsGB 11326. 389
本标准参照采用国际电工委员会标准IEC708&聚烯烃绝缘挡潮层聚烯烃护套低频电缆》等有关章节的规定和国际电报电话咨询委员会CCITTG.611&模拟传输用对称电缆线对的特性》的相关内容。
1主要内容与适用范围
本标准适用于铝芯、实塑型、泡沫型、复合型或绳管型聚烯烃绝缘，非填充，铝聚烯烃粘结护套高频对称农村通信电缆。主要应用于本地网中，传输最高频率123kHz,156kIIz或252kHz。电缆系列除应符合本标准的规定外，还应符合GB11326.1一89&聚烯烃绝缘铝-聚烯烃粘结护套高频农村通信电缆一般规定》的要求。电缆用于架空敷设，使用环境温度为一20～十G0；敷设温度一般不低下-5℃。2型式
电缆型式如表1。
NHLYAN-A(B,C)
NHLYFAN-A(B,C)
NHLYPAN A(B,C)
NHILYSAN-A(R,C)下载标准就来标准下载网
3规格
电缆规格如表2。
铝芯实心聚烯经绝缘聚烯经内护套铝一聚烯烃粘结护套123(156.252)kHx农村通信电缆铝芯泡沫聚烯烃绝缘素烯烃内护套铝一聚烯烃粘结护套123(156，252)kHz农村通信电缆铝芯泡沫皮烯烃绝缘聚烯烃内护套铝案烯烃粘结扩套123(156，252)kHz农村通信电缆铅芯绳管聚烯烃绝缘聚烯烃内护套铝一案烯烃粘结护套123（156,252)kHz农村通信电缆中华人民共和国邮电部1989-01-27批准主要敷设场所
品线架空
1990-03-01实施

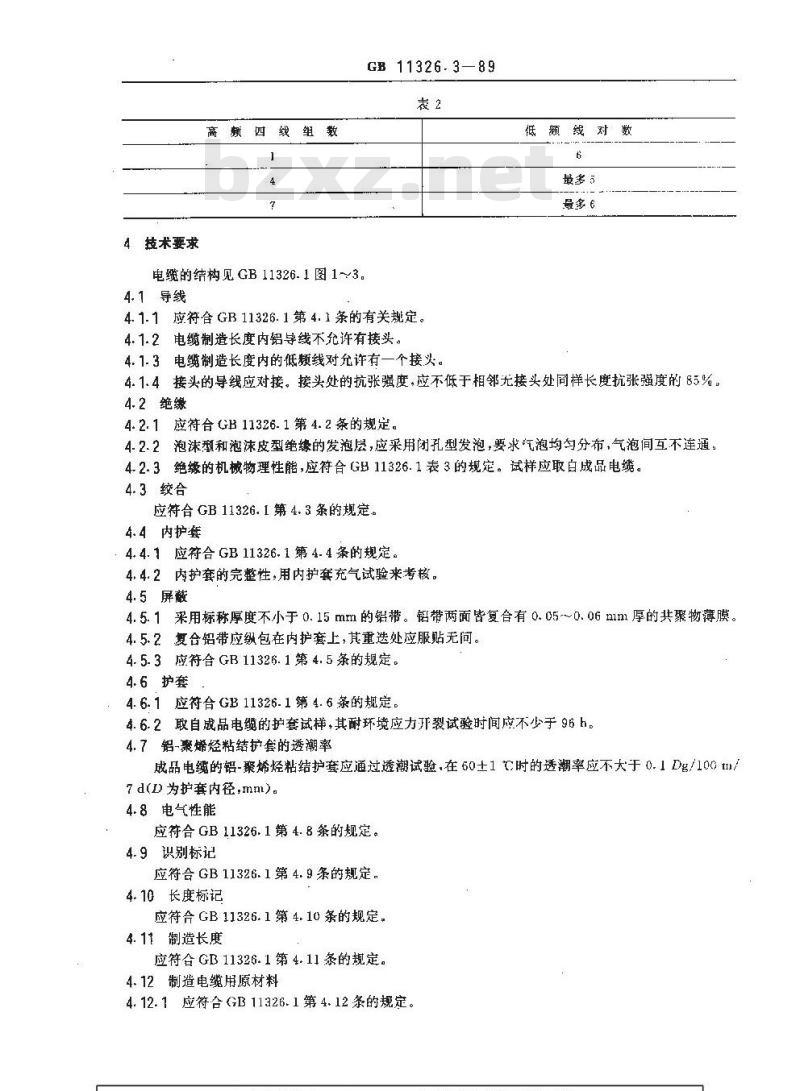

4技术要求
高四线组数
电缆的结构见GB11326.1图1~3。4.1导线
GB 11326.3—89
4.1.1应符合GB11326.1第4.1条的有关规定。4.1.2电缆制造长度内铝导线不允许有接头。4.1.3电缆制造长度内的低频线对允许有一个接头。低颜线对数
最多5
最多6
4.1.4接头的导线应对接。接头处的抗张强度，应不低于相邻无接头处同样长度抗张强度的85%，4.2绝缘
4.2.1应符合GB11326-1第4.2条的规定。4.2.2泡沫型和泡沫皮型绝缘的发泡层，应采用闭孔型发泡，要求气泡均匀分布，气泡间互不连通。4.2.3绝缘的机械物理性能，应符合GB11326.1表3的规定。试样应取白成品电缆。4.3绞合
应符合 GB 11326. 1 第 4. 3 条的规定。4.4内护套
4.4.1应符合GB11326.1第4.4条的规定。4.4.2内护套的完整性，用内护套充气试验来考核。4.5屏蔽
4.5.1采用标称厚度不小于0.15mm的铅带。铅带两面皆复合有0.05~0.06nmm厚的共聚物薄膜。4.5.2复合铝带应纵包在内护套上，其重选处应服贴无间。4.5.3庞符合 GB 11326. 1第 4.5条的规定。4.6护套
4. 6. 1 应符合 GB 11326. 1 第 4. 6 条的规定。4.6.2取自成品电缆的护套试样，其耐环境应力开裂试验时间应不少于96h。4.7铝-聚烯烃粘结护套的透潮率成品电缆的铝-聚烯烃粘结护套应通过透潮试验，在60士1C时的透潮率应不大于0.1Dg/100m/7d(D为护套内径,mm)。
4.8电气性能
应符合 GB 11326. 1 第 4. 8 条的规定。4.9识别标记
应符合GB11326.1第4.9条的规定，4.10长度标记
应符合 GB 11326.1第 4.10 条的规定，4.11制造长度
应符合GB11326.1第4.11条的规定。4.12制造电缆用原材料
4.12.1应符合GB11326.1第4.12条的规定。GB 11326. 3-89

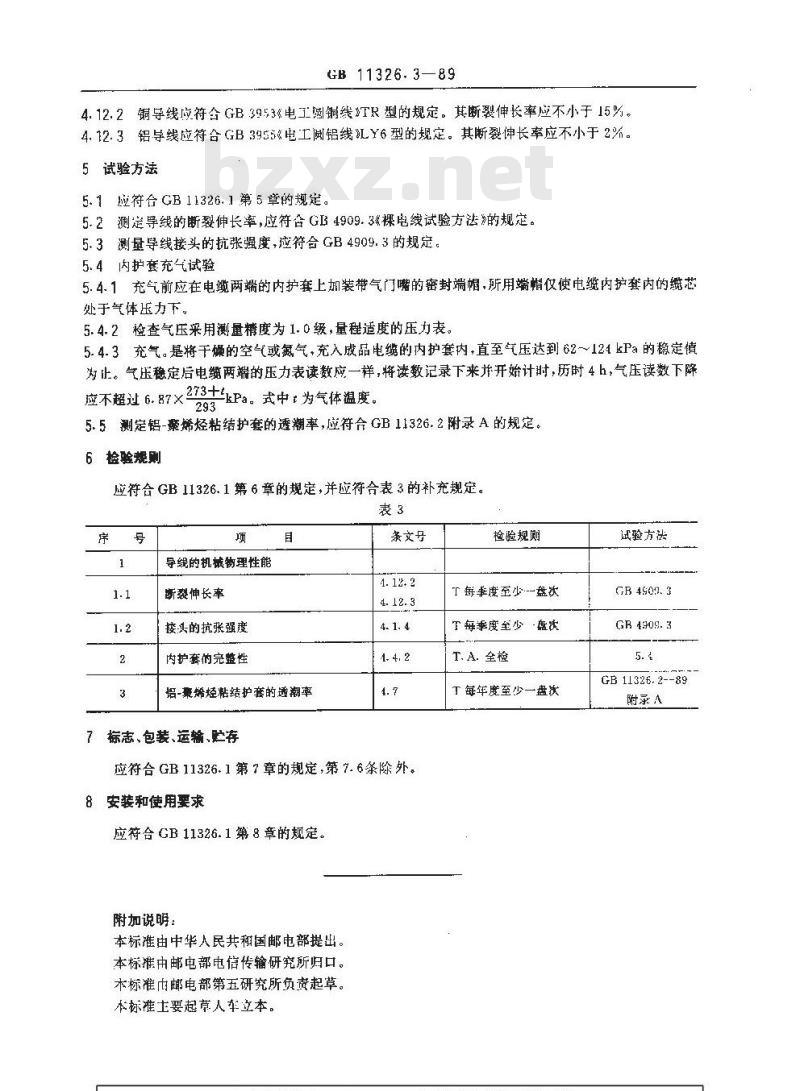

4.12.2铜导线应符合GB3953《电工网铜线》TR型的规定。其断裂伸长率应不小于15%。4.12.3铝导线应符合GB3955《电工圆铝线LY6型的规定。其断裂伸长率应不小于2%。5试验方法
5.1应符合GB11326.1第6章的规定。5.2测定导线的断裂伸长率，应符合GB4909.3裸电线试验方法》的规定。5.3测量导线接头的抗张强度，应符合GB4909.3的规定。5.4内护套充气试验
5.4.1充气前应在电缆两端的内护套上加装带气门嘴的密封端帽，所用端帽仅使电缆内护套内的缆芯处于气体压力下。
5.4.2检查气压采用测量糖度为1.0级，量程适度的压力表5.4.3充气。是将干碌的空气或氮气，充入成品电缆的内护套内，直至气压达到62～121kPa的稳定值为止。气压稳定后电缆两端的压力表读数应一样，将读数记录下来并开始计时，历时4h，气压读数下降273+kPa。式中t为气体温度。
应不超过6.87×
5.5测定铝-案烯烃粘结护套的透潮率，应符合GB11326.2附录A的规定。6检验规则
应符合GB11326.1第6章的规定，并应符合表3的补充规定。表3
导线的机械物理性能
断裂伸长率
接头的抗张强度
内护套的完整性
铝-豪烯烃粘结护套的透潮率
标志、包装、运输、贮存
条文号
应符合GB11326.1第7章的规定，第7.6条除外。8安装和使用要求
应符合GB 11326.1第8 章的规定。附加说明：
本标准由中华人民共和国邮电部提出。本标推由邮电部电信传输研究所归口。本标准巾邮电部第五研究所负责起草。本标准土要起草人车立本。
检验规则
T每季度至少-盘次
T每季度至少-盘次
T.A.全检
T每年度至少一盘次
试验方法
GR 4903. 3
GR 4309. 3
GB11326.2--89
附录A
