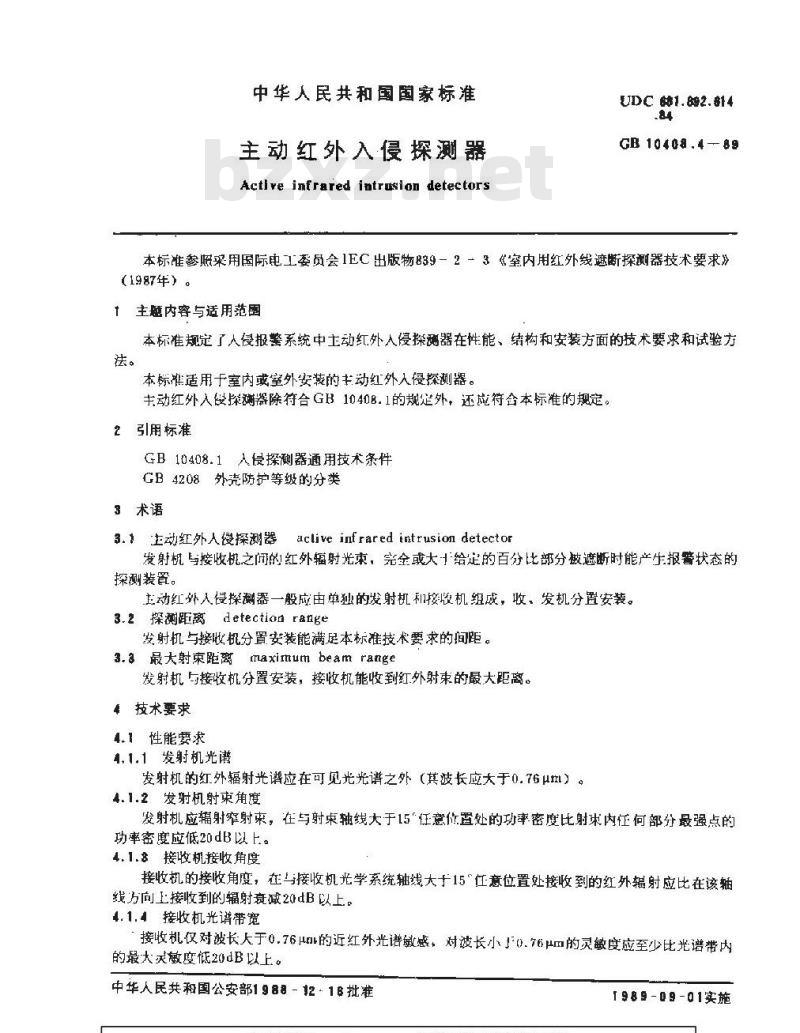

【国家标准(GB)】 主动红外入侵探测器

中华人民共和国国家标准
主动红外入侵探测器
Active infrared intrusion detectorsUDC 6$1.892.814
GB 10408.4-89
本标准参照采用国际电工委员会1EC出版物839-2-3《室内用红外线遮断探测器技术要求》（1987年）
1主题内容与适用范国
本标准规定了人侵报整系统中土动红外人侵探隔器在性能、结构和安装方面的技术要求和试验方法。
本标准适用于室内或室外安装的主动红外入侵探测器。主动红外人段探器除符合GH10408.1的规定外，还成符含本标准的规定。2引用标准
GB10408.1入侵探测器通用技术条件GB4208外壳防护等级的分类
3术语
3.动红外人漫探測器active inf rared intrusion detecton发射机与接收机之问的红外辐射光束，完全或大十给定的百分比部分被遮断时能产生报警状态的探测装置。
主动红外人侵探测器一般应由单独的发射机和接股机纽成，收，发机分置安装。3.2探测距离detection range
发射机与接收机分置安装能满足本标准技术要求的间距。3.a最大射束距离maxirmum beam range发射机与接收机分置安装，接收机能收到红外射束的最大距离。4技术要求
4.1性能要求
4.1.1发射机光谱
发射机的红外辐射光谱应在可见光光谱之外（其波长应大于0.76μm）。4. 1.2 发射机射束角度
发射机应辐射窄射束，在与射束轴线大于15\任意作置处的功率密度比射束内任何部分最强点的功率密度应低20dB以上。
4.1.8接收机接收角度
接收机的接收角度，在与接收机光学系统轴线大于15“任意位置处接收到的红外辐射应比在该轴线方向上接收到的辐射衰减20dB以上。4.1.4接收机光谱带宽
接收机仅对波长大于0.76μm的近红外光谱敏感，对波长小10.76μm的灵敏度应至少比光谱带内的最大灵嫩度低20dB以上。
中华人民共和国公安部1988-12-16批准1989-09-01实施

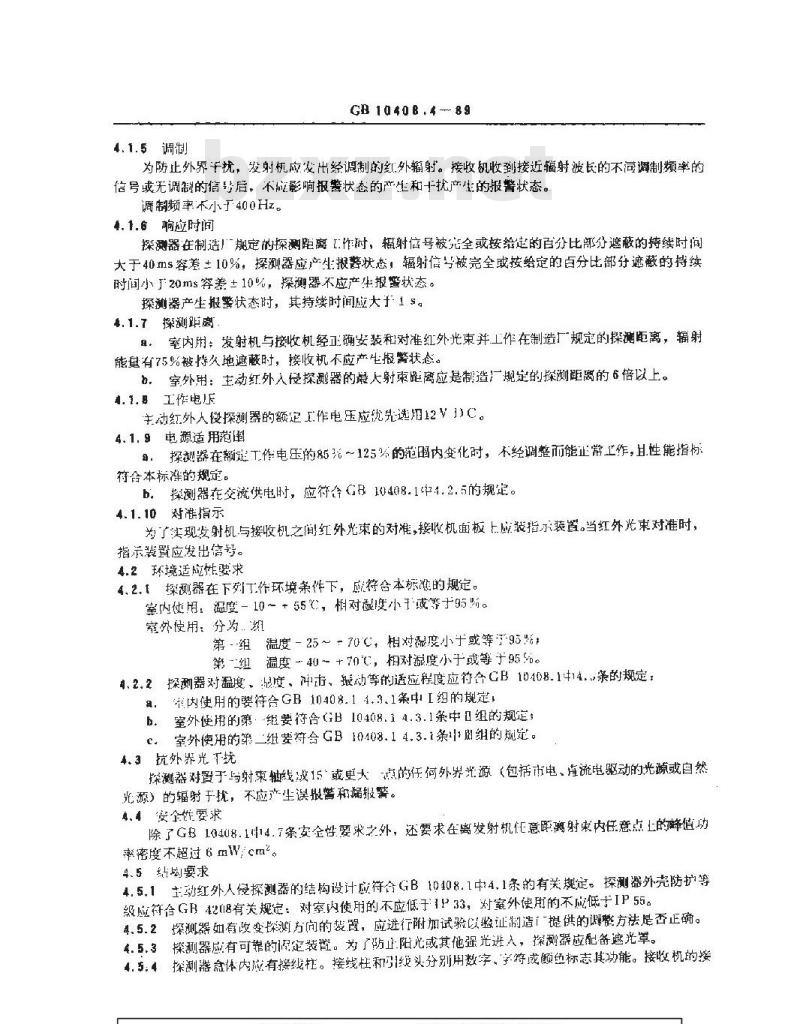

4.1.5调制
GB 1040 B,4 -- 89
为防止外界干扰，发射机应发出经调制的红外辐射。接收凯收到接近辐射波长的不减调制频率的信号或无调制的信导后，不应影响报警状态的产生和十扰产生的报警状态。调制频率不小于400Hz。
,1.6响应时间
探避器在制造！规定的探测距离1作时，辐射信号被完全或按绘的百分比部分遮蔽的持续时问大于40ms容差±10%，探测器应产生：报警状态，辐射信号被完全或按给定的白分比部分遮蔽的持续时间小了20ms差+10%，探测器不应产生报整状态。探测器产生报警状态时，其持续时间应大于1\。4.1.7 探测距离
。室内用：发射机与接收机经正确安装和对准红外光束并工作在制造厂规定的探测距离，辐射能量有75%被持久地遮蔽时，接收机不应产生报警状态。b，室外用：主动红外侵探测器的最大射束距离应是制造规定的探测距离的6倍以上。1.1.县工作电压Www.bzxZ.net
主动红外人俊探测器的额定工作电压应优先选用12VJ)C。4.1.9电源适用范围
，探测器在额定T作电压的85无～125%不的范围内变化时，不经调整而能正常工作，且性能指标符合本标阵的规定。
b.探测器在交就供电时，应符（存1048.11.2.5的规年。4.1.10 对准指示
为了实现发射机与接收机之闻红外光束的对准，接收机面板上应装指承装置。当红外光束对准时，指示装置应发出信号。
4.2环境适应性要求
4.2.1探测器在下列工作环境条件下，应符合本标准的规定。掌内使阻：温度-10～+55℃，相对截度小于或等于95%室外使用：分为组
第-组温度-25～+70℃，相对褪度小于或等95%第组温度→40～+70，相对凝度小于或等于95%4.2.2探测器对温度、5度、冲市、报动等的适应程度应符合CB10408.1414.条的规定：a，内使用的要符合GB10408.14.3.1条案中I组的规定b.室外使用的第·组要符合GB10408.14.3.1条中组的规定：c.室外使用的第二组要符合GB10408.14.3.1条1组的规定。4.3抗外界光T扰
探测器对置于与射束轴线减15或更大点的任何外界光源（包括市电、直流电驱动的光源或自然光源）的辐射于扰，不应产生误报警和斓报馨。惠、4安全性要求
除了GB10408.114.了条安全性要求之外，还要求在离发射机化意距离射束内任意点上的蜂值功率密度不超过6mW/cm。
4、5结购要求
4.5.1主动红外人侵探测器的结构设计应符合GB10408.1中14.1条的有关规定。探测器外壳防护等级应符合GB4218有关规定：对室内使用的不应低于P33，对室外使用的不应低于IP55。.5.2探测器如有改变探测方问的置，应进行附加试验以验证制造「提供的谢整方法是否正确。4.5.3探测器应有可靠的配定装置。*了防止陷光或其他强光进人，探测器应配舒遮光罩。4.5：4探测器盒体内应有接线柱。接线柱和引线头分别用数字、字将或颜色标志其功能。接收机的接:comGB 1040B.4- 99
线柱或印制板上应有放大器输出电压的检测点。5试验方法
5.1试验条件
5.1.1为了进行试验，制造厂要按GB 10408.1中6.3.2有关规定提供一定数量的受试样品。5.1.2试验的环境条件应符合GB10408：1中5.1条的规定。5. 1.$ 试验场地一般应比探测距离大 1 一3 血，高度在2.5 m以上。对室外使用的主动红外人侵探测器的试验场地可以是室外宽阔的场地，并在晴朗天气下进行测试。5.1.4发射机和按收机连同案装座及有关附件应止确地安装。4.1.1及4.1.2的试验项目应在暗室中进行。
5.2性能试验
5.2.1发射机射束光谱试验
探测器安装在暗室中，发射机辐射的红外光束不应在暗室被观察到。5. 2.2发射机射束角度试验
。试验目的：确定发射机在一定射束角度处的功率密度，通过沿光轴上的光功率和一定发散度上的光功率对比，即可确定发射机的射束角度。b。试验方法：将被测发射机通过夹具固定在回转工作台上，使发射机焦平面通过回转工作台的圆心，并使其处于工作状态，见图1。发射机
回转工作台
光功率计

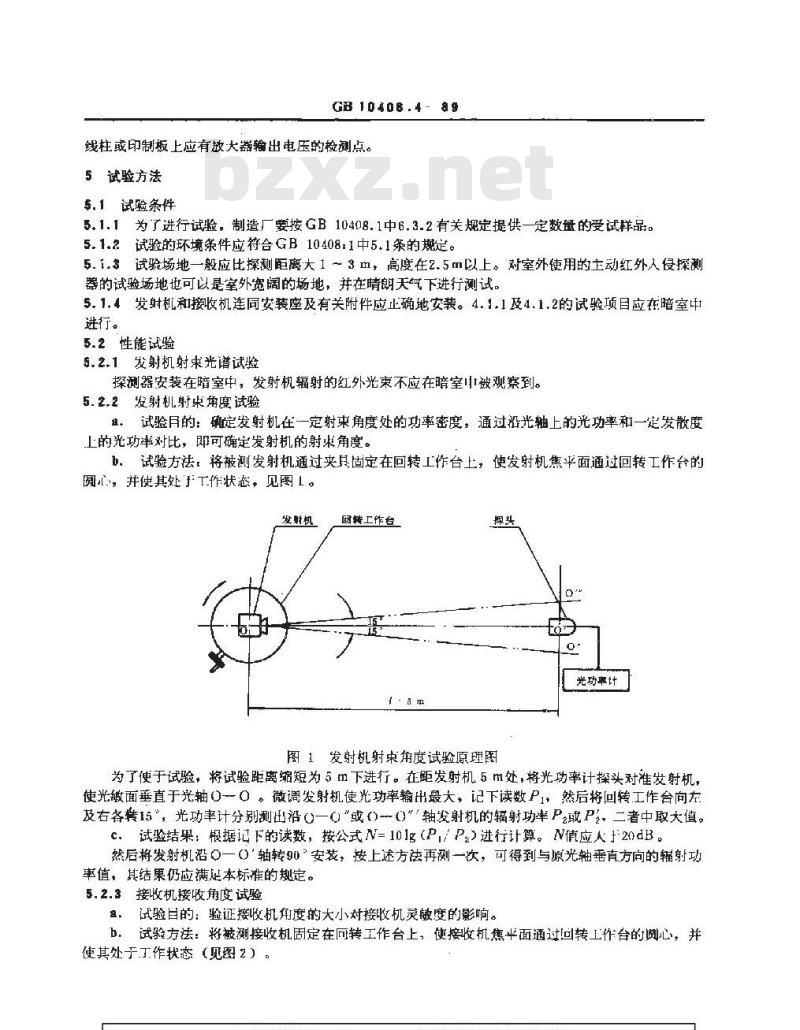

图1发射机射束角度试验原理图
为了便于试验，将试验距离缩短为5m下进行。在距发射机5m处，将光功率计探头对准发射机，使光面垂直于光轴○O。微调发射机使光功率输出最大，记下读数P1，然后将回转工作台向左及右各转15，光功率计分别测出沿一“或)们\轴发射机的辐射功率P2P，二者中取大值。c．试验结果：根据记下的读数，按公式N=10lg（PP进行计算。N值应人20dB。然后将发射机○一轴转90安装，按上述方法再测一次，可得到与原光轴垂直方向的辐射功率值，其结果仍应满足本标准的规定。5.2.3接收机接收角度试验
试验自的：验证接收机角度的大小对接收机灵度的影响。试验方法：将被测接收机固定在回转工作台上，使接收机焦半面通过回转工作台的阅心，并b.
使其处于工作状态（见图2），
发射机
GB10408+4—89
回转作台
接收机

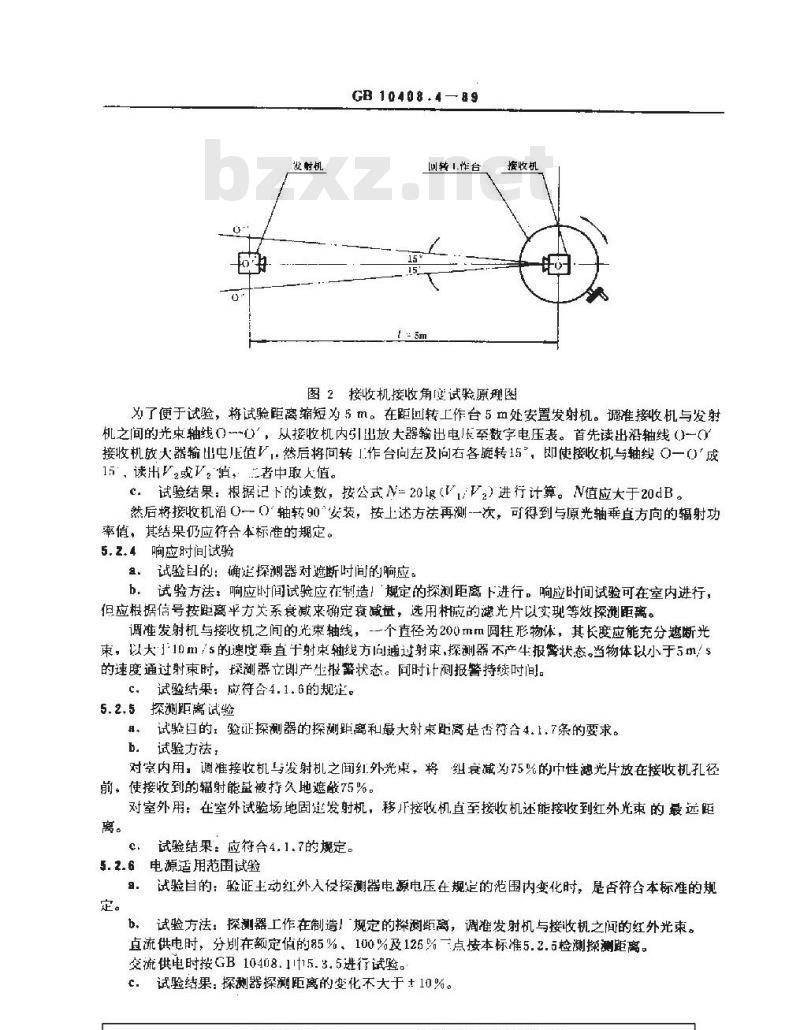

图2接收机接收角度试验原理图
为了便于试验，将试验距离缩短为5m。在距回转上作台5m处安置发射机。调准接收机与发射机之间的光束轴线の心，从接收机内引出放大器输出电/长至数字电压表。首先读出沿轴线（一O接收机放大器输出电压值V，然后将问转1作台向左及尚右各旋转15，即使接收机与轴线O一0'成15，读出或V，消，者中取人值。c．试验结果：根据记下的读数，按公式N20lz(V1/Vz）进行计算。N值应大于20dB。然后将接收机沿一（）轴转90安装，按上述方法再测-一次，可得到与原光轴垂直方向的辐射功率倬，其结果仍应符合本标准的规定。5,z.4响应时间试验
a.试验自的：确定探测器对遮断时间的响应。b，试验方法响应时间试验应在制造！‘规定的探测距离下进行。响应时间试验可在室内进行，但应根据信号按距离平方关系衰减来确定衰减盘，选用脏的滤光片以实现等效探距离。调准发射机与接收机之间的光束轴线，-个直径为200mm圆柱形物体，其长度应能充分遮断光束，以大110m/$的速度垂直于射束轴线方向通过射束，探测器不产牛报警状态。当物体以小于5m/s的速度通过射束时，探测器文即产生报警状态。同时计测报警持续时间。试验结果：应符含4.1.6的规定。c.
探测距离试验
试验国的，验证探测器的探测距离和最大射束距离是否衍合4.1.7条的要求。试验方祛：
对室内用，调准接收机与发射机之间红外光束，将组衰减为75%的巾性憩光片放在接收机孔径前，使接收到的辐射能量被持久地遮龄75%。对室外用：在室外试验场地固走发射机，移接收机直至接收机述能按收到红外光束的最远距离。
试验结果：应符合4.1.7的规定。5.2.6电源适用范围试验
试验目的：验证主动红外入俊探测器电源电压在规定的范围内变化时，是否符舍本标准的规试验方法：探测器工作在制造！“规定的探测距离，调准发射机与接收机之间的红外光束。b.
直流供电时，分别在额定值的85%、100%及126%一点接本标准5.2.5检测探测距离。交流供电时按GB 10408.11115.3.5进行试验。试验结果：探测器探测距离的变化不大于+10%。c.

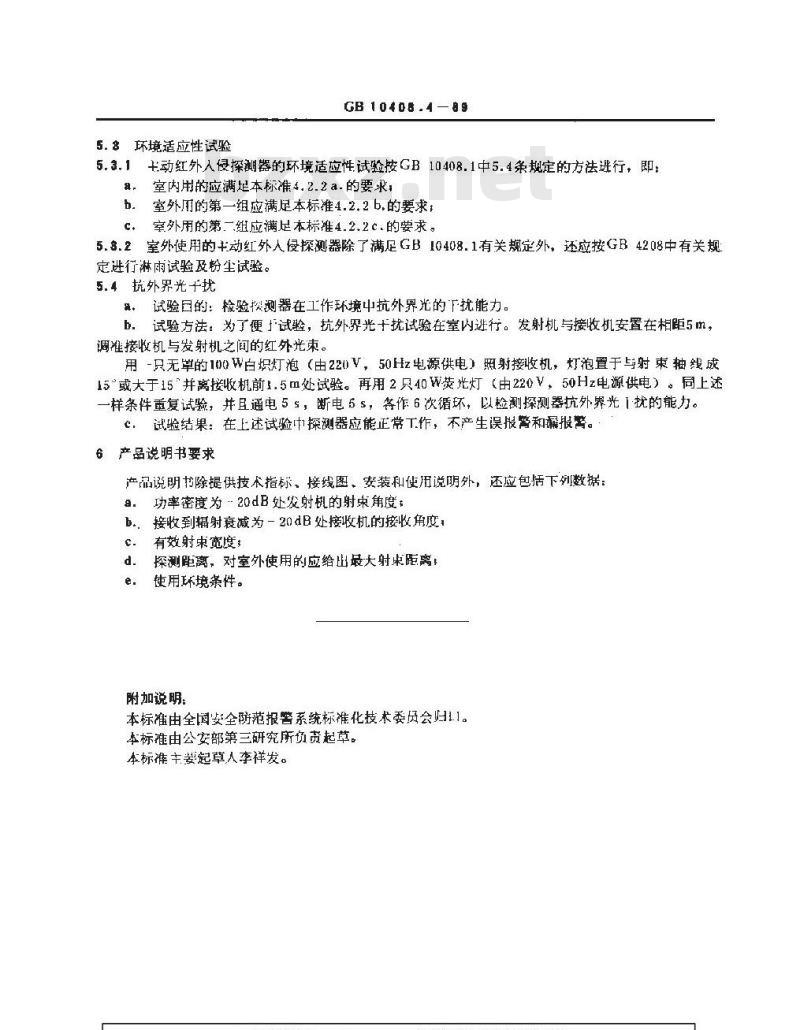

5.8环境适应性试验
GB10408.489
5.3.1十动红外入侵探测器的环境适应性试验按GB10408.1中5.4条规定的方法进行，即：a，室内用的应满足本标准4.2.2a.的要求，b。室外用的第一组应满足本标准4.2.2b.的要求；c。室外用的第一组应满足本标准4.2.2c.的要求。5.8.2室外使用的卡动红外人侵探测器除了满尼GB10408.1有关规定外，还应按GB4208中有关规定进行淋雨试验及粉生试验。
5.4抗外界光于扰
。试验目的：检验探测器在工作环境抗外界光的下扰能力。b．试验方法：为了便\试验，抗外界光十扰试验在室内进行。发射机与接收机安置在相距5m，调准接收机与发射机之间的红外光束。用-只无的100W白炽灯泡（由220V，50Hz电源供电）照射接收机，灯泡置于与射束轴线成15或大于15并离接收机前1.5m处试验。再用2只40W荧光灯（由220V，50Hz电源供电）。同上述一样条件重复试验，并且通电5s，断电6s，各作6次循环，以检测探测器抗外光1扰的能力。c：试验结果：在上述试验中探测器应能正常工作，不产生误报警和报警。·6产品说明书要求
产品说明书除提供技术指标、接线图、案装和使用说明外，还应包括下列数据：功率密度为20dB处发射机的射束角度a
b.接收到辐射衰减为一20dB处接收机的接收角度，有效射束宽度：
探测距离，对室外使用的应给出最大射束距离！使用环境条件。
附加说明：
本标准由全国安全防范报警系统标准化技术委员会归1L.1。本标准由公安部第三研究所负起草。本标准主起草人李祥发。
