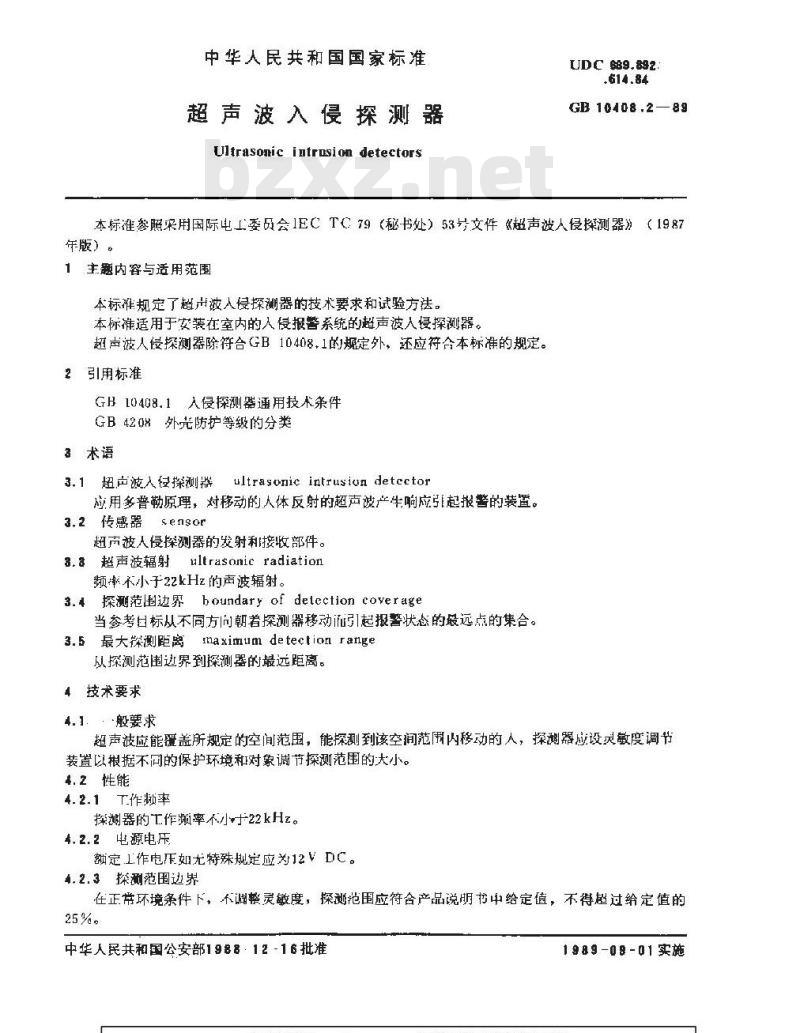

中华人民共和国国家标准
超声波入侵探测器
Ultrasonic intrzsion detectorsUDC 689.892:
.614.84
GB 10408.2—89
本标准参照采用国际电工委员会1ECTC79（秘书处）53号文件《超声被人侵探测器》（1987年版）。
1主题内容与适用范围
本标准规定了超声被人侵探测器的技术要求和试验方法。本标准适用于安装在室内的人侵报警系统的超声被入侵探器。超声波人侵探测器除符合GB10408,1的规定外，还应符合本标准的规定。2引用标准
GB10408.1入侵探测器通用术条件GB420%外壳防护等级的分类
3术语
超声波入经探测器
ultrasonic intrusion detector应用多普勒原理，对移动的人体反射的超声波产生响应引起报警的装置。3.2 传感器 sensor
超声被人侵探测器的发射和接收部件。a.a 超声波辐射ultrasonic radiation频不小于22kHz的声波辐射。
3.4探测范围边界boundary of delection coverage当参考日标从不同方问朝着探测器移动而引起报警状态的最远点的集合。3.5最大深测距离maximum detection range从探测范围边界到探测器的最远距离。4技术要求
4.1般要求
超声波应能盖所规定的空间范围，能探测到该空间范围内移动的人，探测器应设灵敏度调节装置以根据不同的保护环境和对象调节探测范围的大小。4.2性能
4.2.1T作频率
探测器的T作频率不小于22kHz。4.2.2电源电压
额定工作电压如无特殊规定应为12VDC。4,2.3探测范围边界
在正带环境条件下，不谢整灵敏度，探测范围应符合产品说明书中给定值，不得超过给定值的25%。
中华人民共和国公安部1988：12-16批准1989-08-01实施

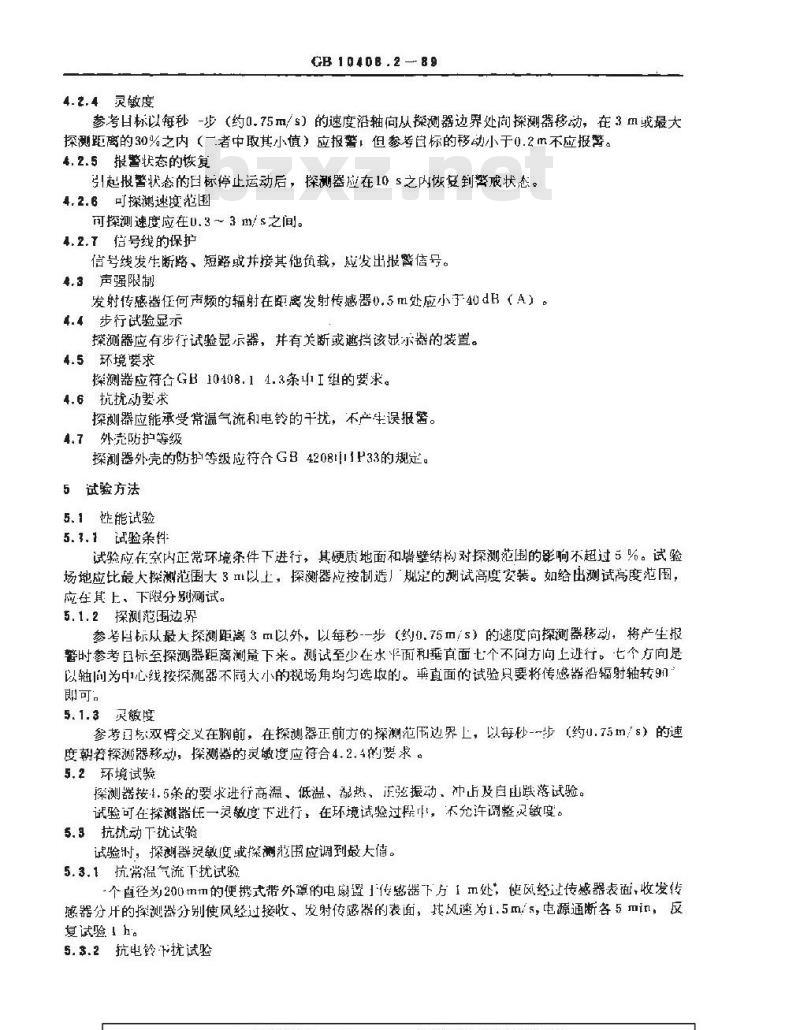

4.2.4灵敏度
CB 1040B.2--89
参考日标以每秒-步（约0.75㎡/s）的速度沿轴向从探测器边界处尚探测器移动，在3m或最大探测距离的30%之内（一者中取其小值）应报警，但参考自标的移动小于0.2m不应报警。.2.5报警状态的恢复
引起报警状态的日标停止运动后，探测器应在10s之内恢复到警成状态。4.2.6可探测速度范围
可探测速度应在U.3 ～3 m/s之间。4.2.7信号线的保护
信号线发生断路、短路或并接其他负载，应发出报警信号。寻.3声强限制
发射传感器任何声频的辐射在距离发射传感器心.5m处应小于40dB（A）。4.4步行试验显示
探测器应有步行试验显示器，并有关断或邀挡该显示器的装置。4.5环境要求
探测器应符合GB10408.14.3条j1I组的要求。4.6抗扰动要求
探测器应能承受常温气流和电铃的干扰，不产生误报离。4.7外充防护等级
探测器外壳的防护等级应符合GB42081P33的规定。5试验方法
5.1性能试验
5.1.1试验条件
试验应在室内正常环境条件下进行，其硬质地面和墙壁结构对探测范围的影响不超过5%。试验场地应比最大探测范围大3m以上，探测器位按制造！规定的测试高度安装。如给出测试高度范围，应在其上、下限分别测试。
5.1.2探测范围边界
参考标从最大探测距离3m以外，以每粉--步（约0.75m/s）的速度向探测器移动，将产生报餐时参考国标至探测器距离测量下来。测试至少在水平面和垂直面七个不同方向上进行。七个方向是以轴间为中心线按探测器不阅大小的视场角均勾选收的。垂直面的试验只要将传感器沿辐射轴转9即可。
5.1.3灵敏度
参考双臂交义在胸前，在探测器正前方的探测范用边界上，以每秒--步（约.75切/s）的速度朝着探测器移动，探测器的灵敏度应符合4.2.4的要求。5.2环境试验
探测器按1.5条的要求进行高温、低温、混热、正弦振动、冲及自出跌落试验。试验可在探谢器任一灵缴度下进行，在环境试验过是，不充许调整灵缴度。5. 3抗扰动工就试验
试验时，探测器灵敏度或操测范图应调到最大值。5.3.1抗常温气流T扰试验
个直径为200mm的便携式带外算的电扇置1传感器下方1m处；使风经过传感器表面，收发传感器分片的探测器分别使风经过接收、发射传感器的表面，其风速为1.5m/s，电源通断各5min，反复试验 1 h。
5.$.2抗电铃扰试验
GB 10408.289

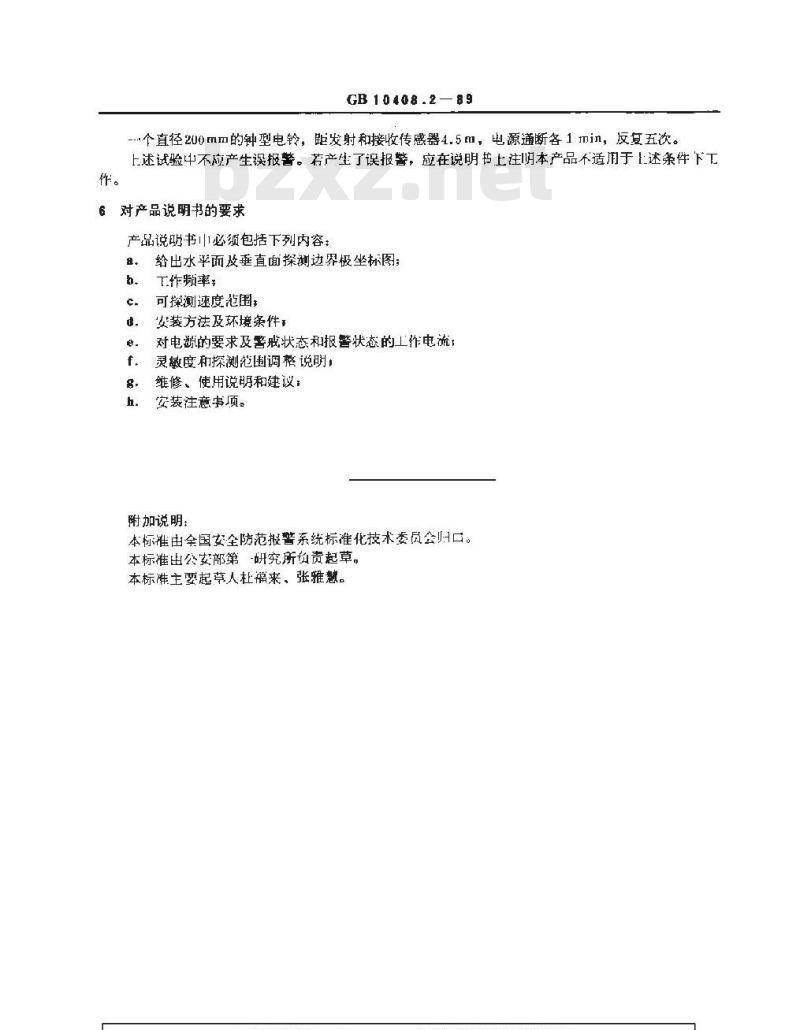

-个直径2U0mm的钟型电铃，距发射和接收传感器4.5m，电源通断各1in，反复五次。上述试验中不应产生误报警。若产生了误报警，应在说明书上注明本产品不适用于1述条件下工对产品说明书的要求
产品说明书必须包括下列内容：给出水平而及垂直面探测边界极坐标图：a.
下作频率
可探测速度范围；
安装方法及环境条件
对电源的要求及戒状态和报警状态的工作电流灵敏度和探测范围调崧说明，
维修、使用说明和建议；免费标准下载网bzxz
安装注意事项。
附加说明：
本标准由全国委全防范报警系统标准化技术委员会口。本标准出公安部第-研究所负责起草。本标准主要起草人杜福来、张雅慧。
