【国家标准(GB)】 旋转变压器通用技术条件

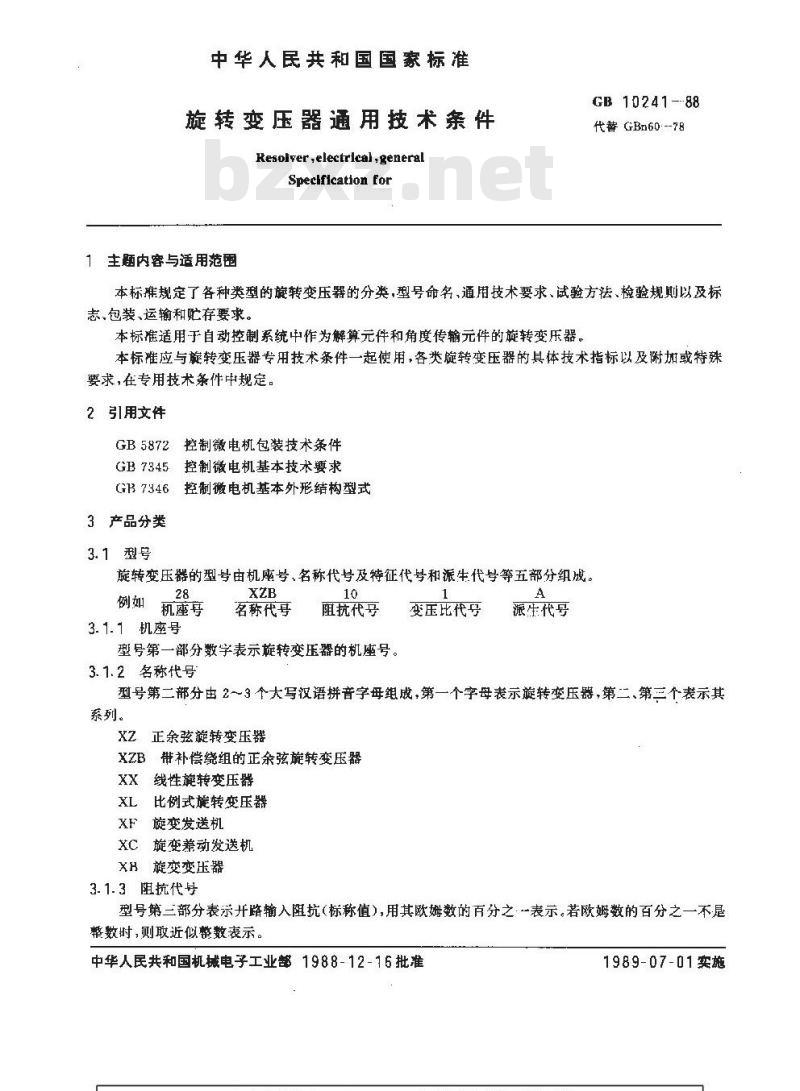

中华人民共和国国家标准
旋转变压器通用技术条件
Resolver ,electrlcal .generalSpeclfication for
1主题内容与适用范函
GB 10241--88
代 GBn60 --78
本标推规定了各种类型的旅转变压器的分类，型号命名、通用技术要求、试验方法、检验规则以及标志包装、运输和贮存要求。
本标准适用于自动控制系统中作为解算元件和角度传输元件的旋转变压器。本标准应与旋转变压器专用技术条件一起使用，各类旋转变压器的具体技术指标以及附加或待殊要求，在专用技术条件中规定。2引用文件
GB5872控制微电机包装技术条件GB7345控制微电机基本技术要求GB7346控制微电机基本外形结构型式3产品分类
3.1型号
旋转变压器的型号由机座号、名称代号及特征代号和派生代号等五部分组成。例如
机座号
3.1.1机座号
称代号
阻抗代号
型号第一部分数字表示旋转变压器的机座号。3.1.2名称代号
变压比代号
派生代号
型号第二部分由2～3个大写汉语拼音字母组成，第一个字母表示旋转变压器，第二、第三个表示其系列。
正余弦凝转变压器
XZB带补偿绕组的正余弦旋转变压器XX线性旋转变压器
XL，比例式旋转变压器
XF旋变发送机
XC旋变差动发送机
XH旋变变压器
3.1.3阻抗代号
型号第二部分表示开路输入阻抗（标称值），用其欧姆数的百分之·一表示。若欧姆数的百分之一不是整数时，则取近似整数表示，
中华人民共和国机械电子工业部1988-12-16批准1989-07-01实施

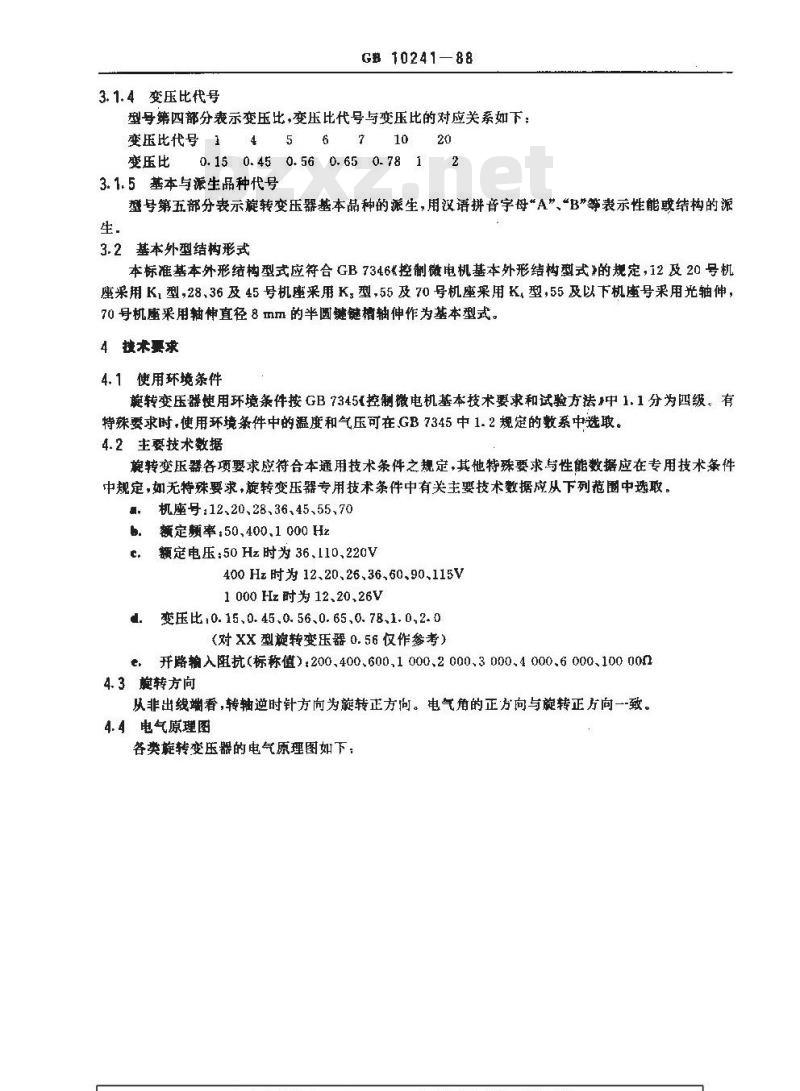

3.1.4变压比代号
G 10241—88
型号第四部分表示变压比，变压比代号与变压比的对应关系如下：变压比代号145671020
0.150.450.560.650.781
3.1.5基本与派生品种代号
塑号第五部分表示旋转变压器基本品种的派生，用汉语拼音宇母“A”、“B\等表示性能或结构的派生．
3.2基本外型结构形式
本标准基本外形结构型式应符合GB7346控制微电机基本外形结构型式的规定，12及 20号机座采用K,型,28.36及45号机座采用K，型,55及70号机座采用K,型,55及以下机座号采用光轴伸，70号机座采用轴伸直径8mm的半圆键键措轴伸作为基本型式。4接术要求
4.1使用环境条件
剪转变压器使用环境条件按GB7345(控删微电机基本技术要求和试验方法中1.1分为四级。有特殊要求时,使用环境条件中的温度和气压可在,GB 7345 中 1. 2 规定的数系中选取。4.2主要技术数据
转变压器各项要求应符合本通用技术条件之规定，其他特殊要求与性能数据应在专用技术条件中规定，如无特殊要求，施转变压器专用技术条件中有关主要技术数据应从下列范围中选取。，机座号：12、20、28,36、45、55.70。额定频率：50、400.1000 Hz
额定电压：50Hz时为36、110、220Ve
400 Hz时为 12、20、26.36、60、90.115V1 000 Hz 时为 12.20,26V
变压比,0. 15,0. 45,0. 56、0. 65,0. 78,1. 0,2. 0d
(对XX型施转变压器0. 56 仅作参考）e开路输入阻抗（标称值).200、400,600,1000,2000,3000,4000.6000、100 0004.3颜转方向
从非出线端看，转轴逆时针方向为旋转正方问。电气角的正方向与旋转正方向一-致。4.4电气原理图

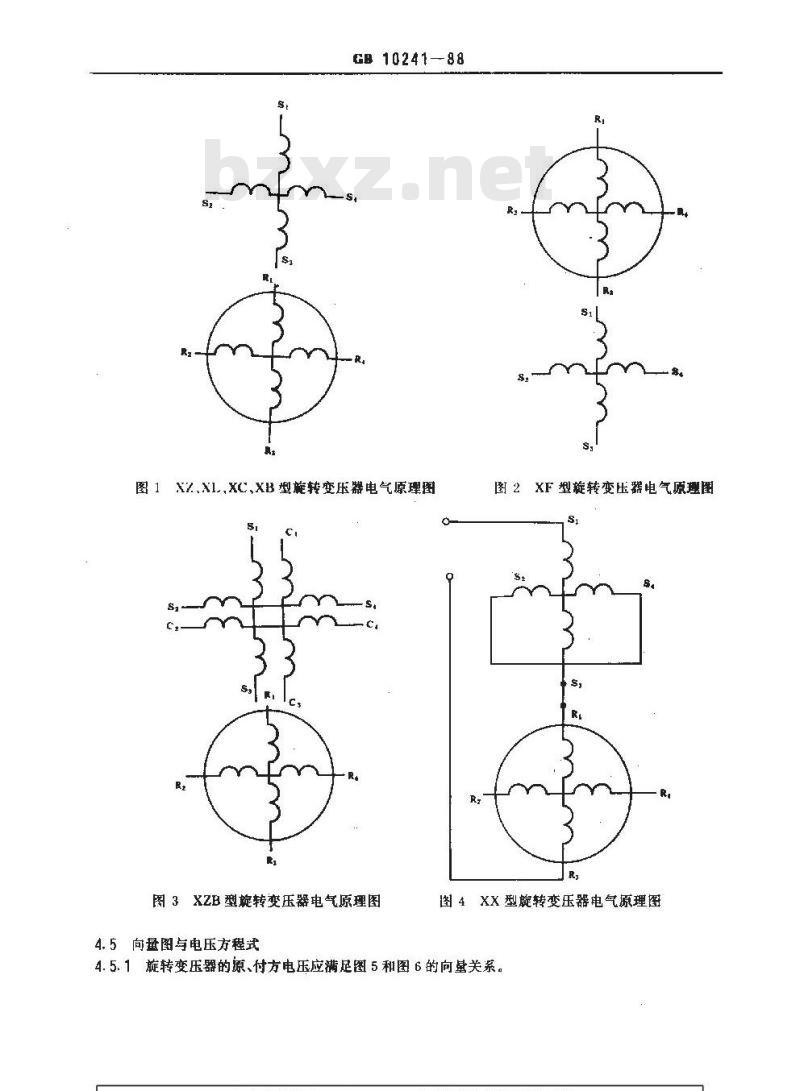

各类转变压器的电气原理图如下：..comGB 10241—88
图 1X..X1.,XC、XB 型旋转变压器电气原理图图3XZB型旋转变压器电气原理图4.5向量图与电压方程式
图2XF型旋转变压器电气原理图
图4XX型旋转变压器电气原理图

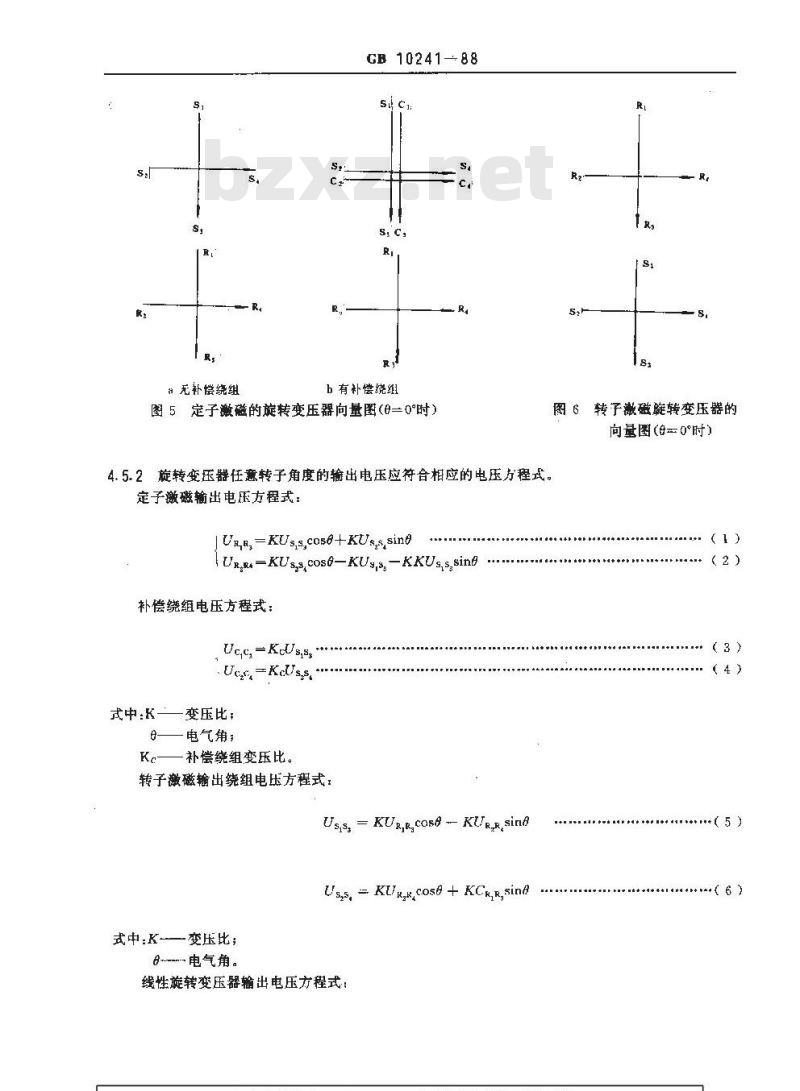

4. 5. 1 旋转变压器的原、付方电压应满足图 5 和图 6 的向量关系。s:
无补偿绕组
GB 1024188
b有补慌绕
图5定子激磁的旋转变压器向量图（0=0°时）4.5.2旋转变压器任意转子角度的输出电压应符合相应的电压方程式。定子激磁输出电压方程式
Unr, =KUs,s,cos8+KUsssing
| Un,u-KUss,coso—KUs,s,—KKUs,s, sing补偿绕组电压方程式：
Ucc -KU
.Ues -KcUs,s
式中：K-
变压比：
一电气角；
Kc—补偿绕组变压比。
转子撤磁輪出绕组电压方程式
Uss = KUe,Rcos8 - KUeR,sin?
Uss, - KUcose + KCrr,sing
式中:K—变压比;
电气角。
线性旋转变压器输出电压方程式：5?
图6转子激磁旋转变压器的
向量图（=0°时）
+**(5）
式中;K——变压比；
·电气角

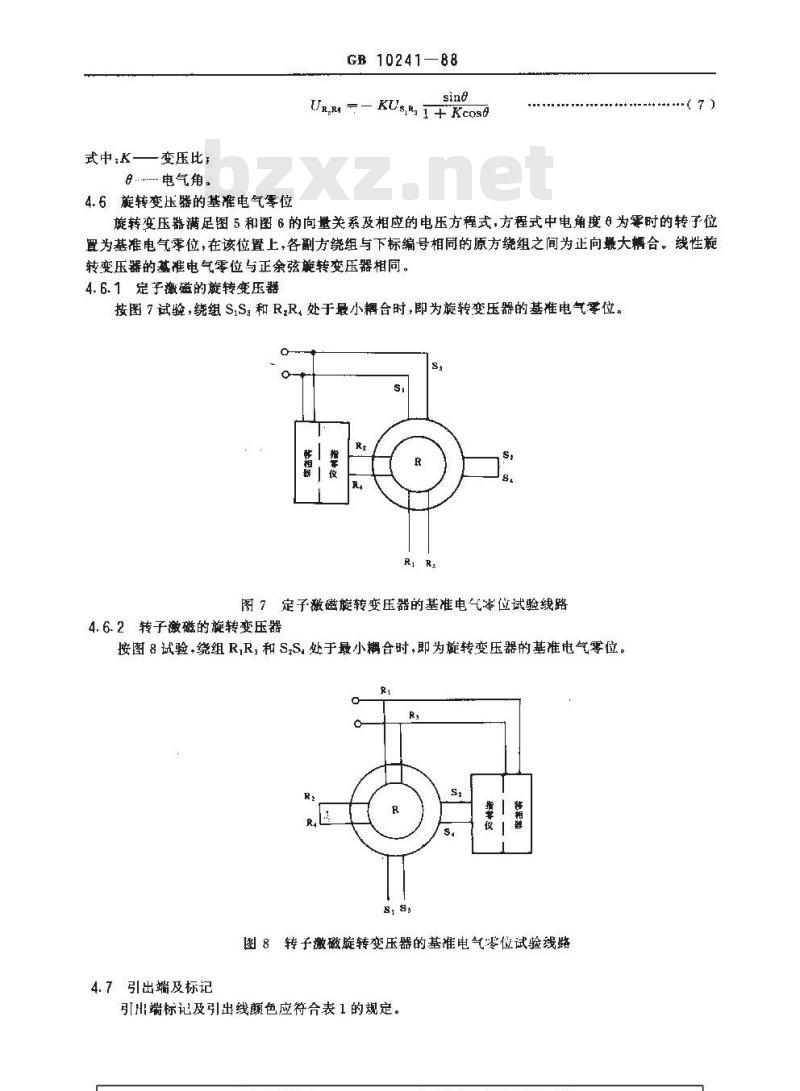

4.6旋转变压器的基准电气零位
GB 10241—88
Ux,R --- KUsR I+Kcos
旋转变压器满足图5和图6的向量关系及相应的电压方程式，方程式中电角度为零时的转子位置为基准电气零位，在该位置上，各副方绕组与下标编号相同的原方绕组之间为正向最大耦合。线性施转变压器的基准电气零位与正余弦转变压器相同。4. 6. 1 定子激磁的旋转变压器按图7试验，绕组S,S，和R,R，处于最小耦合时，即为旋转变压器的基准电气零位。0
图7定子激磁旋转变压器的基准电气岑位试验线路4.6.2转子激磁的旋转变压器
按图8试验，绕组R,R，和S,S,处于最小耦合时，即为旋转变压器的基准电气零位。R
图8转子激磁旋转变压器的基准电气零位试验线路4.7引出端及标记
引出端标记及引出线颤色应符合表1的规定。绕组名称
定子魏组
转子绕组
补偿组
GB 10241-88
接线板标记
4.8接线正确性与近似基准电气零位标记引出线颜色
未末蟠
旋转变压器接线应正确，即应符合图5、图6的向量关系。在其机壳和轴伸上作出明显的水久性的近似基准电气零位标记。标记相对于基推电气零位的偏差应不大于10°。4.9外观和外形检查
施转变压器的外观和外形应符合GB 7345中 3.2.1和相应专用技术条件的要求和规定。4.10电刷接触电阻变化
能转变压器的烧组接綫端 R,与 R,R,与 R,之间电剧接触电阻的变化应符合 GB 7345 中 3. 6 的。
鉴定试验或屑期试验后，对转子电阻为2000或以下的电机，接触电阻的变化应不大于1.50，冲击试验后允许最大变化为2.25m，对转子电阻大于2000的电机，接触电阻变化应不大于被测转子电阻的 0. 75%,在强冲击试验后允许最大变化为被测转子电阻的1. 125%。4.11径向间
施转变压器在3N力作用下径向间隙应符合GB7345中的3.2.2及相应专用技术条件的规定。鉴定试验或周期试验后，径向间像允许为相应专用技术条件规定的最大值的1.5倍，强冲击后允许不超过相应专用技术条件规定的最大值的2.25倍。4.12轴向间隙
旅转变压器的轴向间断应符合GB7345中3.2.3及相应专用技术条件的规定，对28及以下机康号作用力为5N，对36及以上机座号作用力为10N。鉴定试验或周期试验后，轴向间账允许为相应专用技术条件规定的最大值的1.66倍，强冲击后不超过相应专用技术条件规定的最大值的2. 5倍。4.13摩擦转矩
膜转变压器的库擦转矩应符合 GB 7345 中 3. 2. 6. 1 及相应专用技术条件的规定。整定试验或周期试验后，摩换转矩允许增加到相应专用技术条件规定值的2倍，强冲击后摩擦转矩允许增加到相应专用技术条件规定值的3倍。4.14绝缘介电强度
GB 10241-88
转变压器的绝缘介电强度应符合GB7345中3.7的规定。强冲击试验后，试验电压为初试电压80%时绕组的电流应不大于1.5mA。4.15绝缘电阻
转变压器的绝缘电阻应符合GB7345中3.8的规定，强冲击试验和立即进行绝缘介电强度试验后绝缘电阻允许降低到25MH.
低温低气压和高温低气压试验条件下,绝缘电阻分别与低温和高温条件下的要求相同。4.16空教电流
能转变压器每一原方绕组流过的电流应符合GB7345中3.3的要求，并应符合相应专用技术条件的规定。
4.17消耗功率
旋转变压器每一原方绕组的消耗功率应符合GB7345中3.4的要求，并应符合相应专用技术条件的规定。
4.18粗抗
美转变压器定子绕组、转子绕组和补偿绕组（若使用）的阻抗应符合GB7345中3.5的要求，并应符合相应专用技术条件的规定。4.18.1开路输入阻抗Zso(Zro）1\输出端开路时激磁端的阻抗。4.182短路输人阻抗Zss(Zes)\输出端短路时激磁端的阻抗。4.18.3开路输出阻抗Z(Zgm）\输入端开路时输出端的阻抗。4.18.4短路输出阻抗2s（Zss)\输入端短路时输出端的阻抗。4.18.5补偿阻抗Zcn定子和转子缆组的接线端均开路时补偿绕组的阻抗。4.19变压比
4.19.1变压比的数值
每一转子绕组对定子绕组、定子绕组对转子绕组或转子绕组对补偿绕组组合的变压比应符合相应专用技术条件的规定。
4.19.2变压比随原方电压的变化当专用技术条件有要求时，在最大和最小工作电压下每个绕组组合的变压比，与在额定电压下所测得的变压比之差和在额定电压下所测得的变压比之比的百分数应符合相应专用技术条件的规定。4.19.3变压比的均衡性
按3.19.1所测得的变压比之间的差值，应符合相应专用技术条件的规定。4.20相位移
鞭转变压器的相位移(以电气角度表示)是激磁方电压基波分量的时间相位与从基准电气零位正方向转到第一最大合位置时输出方电压基波分量的时间相位之差。4.20.1相位移的数值
每一个转子绕组对定子绕组、定子绕组对转子绕组或转子绕组对补偿绕组组合的相位移符合相应专用技术条件的规定。
XX型旋转变压器只测最大输出电压对激磁电压的相位移，其值应符合专用技术条件的规定。4.20.2相位移随原方电压的变化当专用技术条件有要求时，每一绕组组合在最大和最小，工作电压下的相位移变化应符合相应专用技术条件的规定。
4.21函数误差（8s）
正余弦旋转变压器在任一转子位置之函数误差的表达式为：注：1）括导内为转子激磁的阻抗代号。武中；
8,(%) =
GB 10241—88
[U(8 - 90°)
U。一一在转子角度为 时所测得的输出方电压基波同相(与最大輪出电压同相)分量 :U(6=90°)-
当990°时所测得的输出方电压基波分量，XZ、XZB旋转变压器的面数误差分级，其值不大于表2及相应专用技术条件的规定。表2
糖度等级
函数误差
鉴定试验或周期试验中或试验后，允许比规定值增0.01%，强冲击试验后，允许增加到规定值的1. 5 倍。
4.22线性误差(01)
线性彰转变压器在线性工作范围内任一转子位置之性误差的表达式为：i-×100
8(%) =U,= 60
式中，U：—-在转子角度为时所测得的输出电压基波同相（与最大输出电压同相)分量：U。-在转子角度为 时的理想值:U。=90°当8=60°时的理想输出电压。XX型线性巅转变匹器的线性误差分级，其值不大于表3及相应专用技术条件的规定表3
精度等级
线性误差
±0, 11
鉴定试验及周期试验中或试验后，线性误遵应不大于规定值的1.25倍，强冲击试验后应不大于规定值的1. 5倍。
4.23电气差（6,）
XF型、XC 型和 XB 型转变压器的电气误差应不大于表 4 及相应专用技术条件之规定、表4
精度等级
电气误差（1)
鉴定试验及商期试验中或试验后，电气误差允许比规定的最大值增加1(\），强冲击试验后允许增加到规定的最大值的1.5倍。
4.24零位电压（&U,)
XZ型、XZB型，XF型、XC型和XB型施转变压器的零位电压的基波和总值应符合相应专用技术条件的规定。
在强冲击试验后等位电压的基波和总值允许较相应专用技术条件中的规定值增加50%。4.25交轴误差(A8,）
GB 10241-—88
交轴误差是所有的定子和转子绕维在转子转角为0°90°、180°、270°时的零位组合的角度偏差。XZ型、XZB型旋转变压器的交轴误差应不大表5和相应专用技术条件之规定。表5
精度等级
交轴诀差(1)
注：XZ型，XZB型转变压器精度等级由菌数误差和交轴摸差，两者中较低的精度等级来决定。4.26补偿绕组
4.26.1补偿绕组的交轴电压
XZB型旋转变压器补偿绕组的交轴电压应不大于相应专用技术条件的规定。4.26.2补偿绕组的极性
当旋转变压器以其额定电压激磁时，定子绕组和补偿绕组相同下标号接线端应具有相同的极性。4.26.3补偿绕组的均衡性
XZB型旋转变压器补偿绕组的各交轴电压基波分量之间的最大差值应符合相应专用技术条件的规定。
4.27接线端或引出线强度
旋转变压器的每根引出线，每一螺纹接线柱及每个接线片的强度应符合GB7345中3.9的要求。4.28诸波失真
旋转变压器的谐波失真应不超过相应专用技术条件的规定值，当专用技术条件有要求时考核此项。
4.29基准零位源移
当专用技术条件有要求时考核此项目。4.29.1随电压变化的漂移
旋转变压器基准零位位置随电压变化的漂移应符合相应专用技术条件的规定。4.29.2随频率变化的源移
旋转变压器的基准零位位置随频率变化的漂移应符合相应专用技术条件的规定。4.30颜率响应
当专用技术条件有要求时考核此项目。旋转变压器的谐振频率和截止频率应符合相应专用技术条件的规定。4.31温升
根据GB7345中3.-13规定的公式计算所得温升应不超过相应专用技术条件的规定。4.32电磁干扰
当专用技术条件有要求时考核此项目。旋转变压器的电磁干扰应符合GB7345中3.11及专用技术条件的规定。4.33振动
旋转变乐器应能承受GB7345中3.18规定的动试验并满足表15的要求。对XL型旅转变压器试验后输出电压的变化应不大于试验前电压值的5%。4.34冲击
4.34.1规定脉冲冲击
旋转变压器应能承受GB7345中3.19.1规定的冲击试验并满足表15的要求。对XL型能转变压器试验后输出电压的变化应不人于试验前电压值的5%。4.34.2强冲击
GB 10241--88
旅转变压器应能承受GB7345中3.19.3规定的强冲重试验并满足表15的要求。对XL型靛转变压器试验后输出电压的变化应不大于试验前电压值的5%。4.35低气压
4.35.1低温低气压
旋转变压器能承受 GB 7345 中 3. 17规定的低温低气压试验并满冠表 15的要求。4.35.2高温低气压
旋转变压器能承受GB 7345中 3.17 规定的高温欲气正试验并满足表 15的要求。4.36环境温度
4.36.1低温
旋转变压器应能承受 GB 7345 中 3. 14 规定的低温试验并满足表 15 的要求。4.36.2高温
施转变压器应能承受 GB 7345 中 3. 15 规定的高摄试验并满足表 15 的要求。4.37湿热
旋转变压器应能承受 GB 7345中 3.21 规定的凝热试验并满足表 15 的要求。4.38防爆炸
当有关专用技术条件有规定时，触转变压器应选行GB7345中3.24规定的防爆炸试验而不会引起爆炸。
4.39盐雾
当有关专用技术条件有规定时，能转变压器应进行GB7345中3.25所规定的益募试验并应符合其要求。
4.40寿命
旋转变压器的寿命不小于 2 000 h。寿命试酸束后应符合表 15 的要求。5试验方法
5.1旋转变压器试验的气疑条件应符合GB7345中3.1.1的要求。5.2试验电压和频率wwW.bzxz.Net
族转变压器的试验电压和频率就是有关专用技术条件中规定的激磁绕组的额定电压和频率。除另有规定以外，试验电压和癫率的偏差为士1%，谱波分盘为1%。试验电压的波形相对于同样有效值的标准正弦波的波形失真.在所有对应坐标都不超过正弦波解时值的1%。5.3不通电稳定温度
旋转变压器不通电稳定激度应符合GB7345中 3.1.5.1的规定。用定期测量输出绕组的直流电阻来确定。
5.4通电稳定工作温度
旋转变压器通电稳定工作温度应符合 GB 7345中 3.1.5.2的规定,用定期测邀摊出绕组的直凝电阻来确定。
5.5试验中的若于规定
5.5.1精度试验时，被试及补偿用旋转变压器的机尧应接地。5.5.2相敏指零仪的基准相位是指靛转变压器的转子从\基准电气零位开始-正向转动所出现的第-个最大输出电压之相位。
5.5.3本标中的绕组出线标记和插图如无特殊说明,均按定子激磁标志。当转子激磁时，定子绕组St,S;,S2,S,分别与转子娩组 R,R3,R2,R,互换,5. 5.4试验中所测实际值大于理论值时,偏差符号为\十”，反之为\”。G栋 10241--88
5.5.5环境条件试验后部分性能允许放宽，放宽的数慎是不能账加计算的。5. 5. 6试验中转子重返基准零位及补体点时的糖整应不大于 30″。5.5.7允许采用其他经过确认能保证精度的方法进行测量。5.6试验装置及仪器
5.6.1角分度装置
角分度装置和误差不大于15\英转变压群与角分度装置联结时安装同心所造成的误差不大于30\。
5.6.2相敏指零仪
相敏指零仪的输入阻抗应不小于500kn和30pF的并联阻抗。其最小指示应能分辨出旋转变压器从岑位偏离0.2分时的输出电压，并应具有抑谐被电压和正交电压的能力，当谐波电压和正交电压分别达到旋转变压群量大输出电压的1%和0.2%时，两者所产生的仪表指示应不大于被试旋转变压器的转子从零位偏移0.2分时所产生的仪表指示。5.6.3选频电压表
选颜电压表应带有一滤波器，其薄波性舱为，当频率从滤波器的中心频率变化1%时，滤波输出的变化不大于士0.5%，其赖率从滤波器的中心製率变化一个倍顺程，滤波器输出的变化为一97%（30dB)滤波器在中心频率的插人摄耗应于校正。5.7接线正确性与近似基准电气零位标记按图9接线，首先确定相敏电压表的正友方狗.将微磁电压加到相缴电压表的参考输入端和信号输入端.调节电压表移相电位器快相数电压表正最大，再按图10接线，开关K，和K，均于1～3侧，转动转子至正偏最大，微调相缴电压表转相电位器，使相敏电压表偏转最大（不改变其原来的方向）。后再使K，位于2~4侧，微调转子至指示最小。在此位骨反转(转子激磁侧正转)转子(90°附，相敏电压表应正向增加，则喇才表之最小位置基准零位，如反向增城，则R，R，（转子激磁则S.S,>接反。在此基准零位上不动转子，将K，打向2～4侧，相敏电压表应正偏最大，如反偏最大则S,S，（转子激磁为R,R,）接反。
翔敏电压表
物考阻压
肇守电压
定子激碰
图9相敏电压表方向校正线路图
相断虫比表
参考电话信号电
b转于激磁
号中国
抑额电压表
信号压
电定于激磁
GB 10241—88
您者压
相摄市东表
b 转子激磁
图10接线正确性检查线路
检查后应按4.8的岁求作出基准电气零位标记。允许采用其他方法检查。
5.8外观和外形检查
倍号中乐
施转变压器的外观和外形按GB 7345中 3.2.1及4. 9 的规定进行检查并应符合其要求。5.9电刷接触电阻变化
旋转变压器接线端R，和R，以及R，和R,之间电刷接触电阻的变化应按GB7345中3.6的规定试验，并应符合4.10 的要求。
5.10径向间隙
旋转变压器的径向间隙应接GB 7345中3.2.2的规定测量，并应符合 4.11的要求5. 11 轴向间隙
旅转变压器的轴向间隙应按GB7345中3.2.3的规定测量，并应符合4.12的要求。5.12摩擦转矩
旋转变压器的座擦转矩应按 GB 7345 中 3. 2. 6. 1 的规定测量,并应符合 4. 13 的要求。5.13绝缘介电强度
转变压器的绝缘介电强度应按GB 7345 中 3.7的规定试验，并应符合 4.14 的要求。5.14绝缘电阻
旋转变压器的绝缘电阻应按 GB 7345 中 3. 8 的规定试验,并应符合 4. 15 的要求。5.15空裁电流
空载电流应按GB 7345中3. 3的规定试验。旋转变压器应按5.2的规定激磁，运行达到5.4规定的通电稳定工作温度,且其他所有绕组开路时,每一激磁绕组流过的电流应符合 4.16 的要求。5.16消耗功率
消耗功率应按GB 7345中3. 4的规定试验。施转变压器应按5.2的规定激磁，运行达到5.4规定的通电稳定工作温度，且其他所有绕组开路时，每一激磁绕组消耗的功率应符合4.17的要求。5.17阻抗
