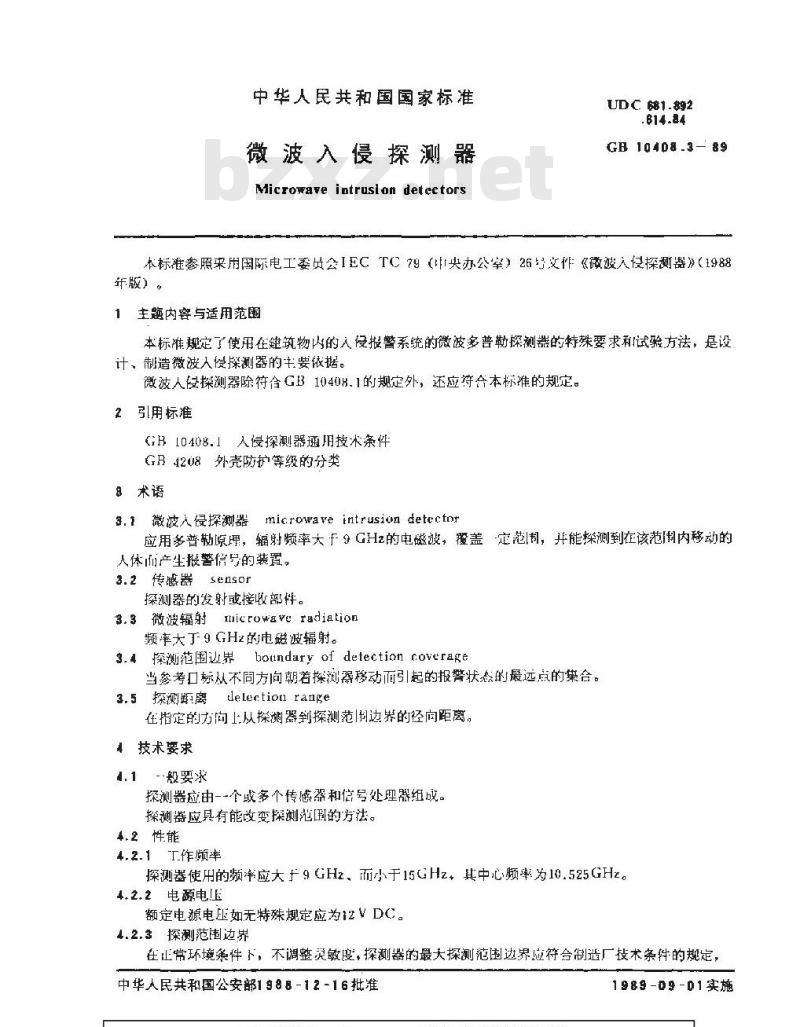

中华人民共和国国家标准
微波入侵探测器
Microwave intruslon detectorsUDC 681.892
GB 10408-3- 89
本标准参照采用国际电工委员会IECT79（央办公室）26号文件《微波入侵探测器》（1988年版）。
1主题内容与适用范围
本标准规定了使用在键筑物内的人径报警系统的微波多普勒探测器的特殊要求和试验方法，是设计、制造微波人侵探测器的主要依据。微波人径探测器除符合GB10408.1的规定外，还应符合本标准的规定。2引用标准
GH10408.1人侵探测器通用技术条件GB1208外壳防护等级的分类
8术语
a.1微波人侵探测器microwaveintrusiondetector应用多普勒原，辐射频率大于9GHz的电磁波，覆盖定范围，并能操测到在该范围内移动的人体而产生报警信号的装置。
3.2传感器
senson
探测器的发射或接收部件。
3.3微波辐射mierowveradiation频率大丁-9GHz的电磁波辐射。
3.4 探测范闺边界boundary of detection coverage当参考口标从不同方向期着探测器移动而引起的报警状态的最远点的集合。delertion range
3.5探测矩离
在指定的方向上从探测器到探测范羽边界的径向距离。4技术要求
設要求
探测器应由--个或多个传感器和信号处理器纽成。探测器应具有能改变探测范到的方法。4.2性能
4.2.1T作频率
探测器使用的频率应大9GHz，而小于15GHz+其中心频率为10.525GHz4.2.2电源电
额定电源电压如无特殊规定应为12VDC。4.2.3探测范围边界
在止常环境条件下，不调整荧敏度，探测器的最大探测范围边界应符合制造厂技术条件的规定，中华人民共和国公安部1988-12-16批准1989-09-01实施

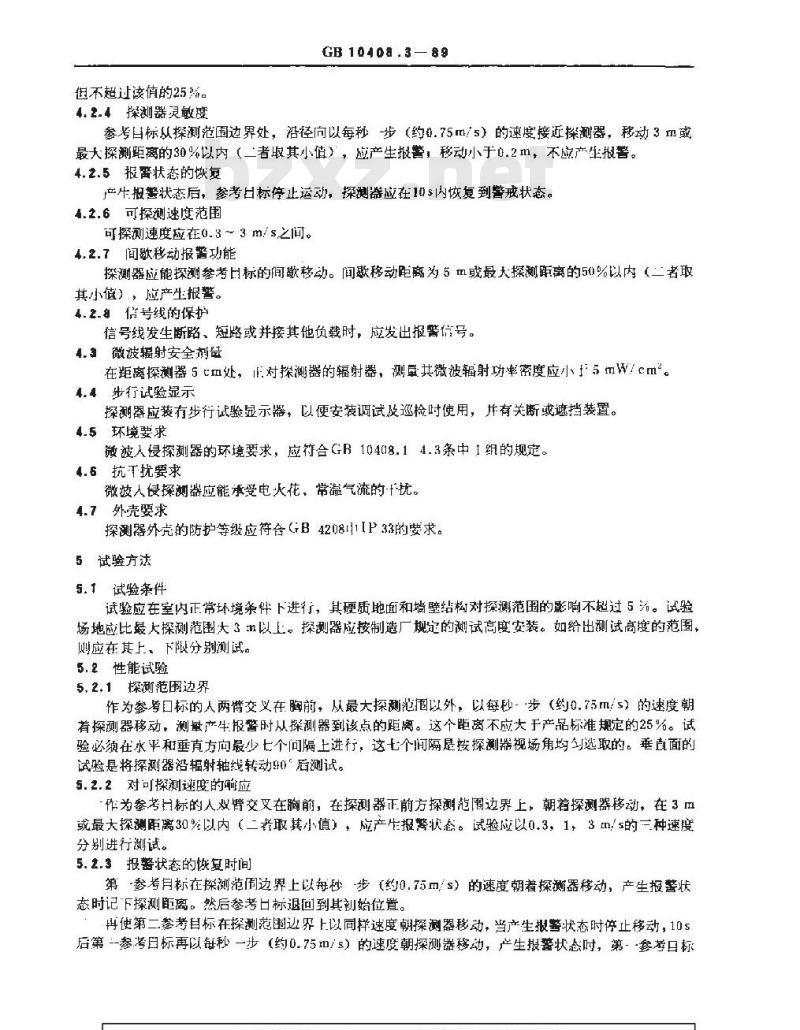

但不超过该值的25%。
4. 2.4探测器灵敏度
GB10408.3—89
参考目标从探测范围边界处，沿径向以每秒步（约.75㎡/s）的速度接近探测器，移动3m或最大探测距离的30%以内（二者取其小值），应产生警，移动小于0.2m，不应产生报警。4.2.5报酱状态的恢复
产牛报警状态后，参考日标停止运动，探测器应在10s内恢复到警戒状态。4.2.6可探测速度范围
可探测速度应在0.3～3m/s之间。4.2.7间歌移动报警功能
探测器应能探测参考日标的间嵌移动。间歌移动距离为5m或最大探测距离的50%以内（二者取其小值），应产生报警。
4.2.8信号线的保护
信号线发生断路、短路或并接其他负载时，应发出报警信号。4.微波辐射安全剂是
在距离探测器5cm处，正对探测器的辐射器，测量共微波辐射功率密度应小f5mW/cm。4.4步行试验显示
探测器应装有步行试验显示器，以便安装调试及巡检时使用，并有关断或遮挡装置。4.5环境要求
微波人侵探测器的环境要求，应符合GB10408.14.3条中1组的规定。4.6抗T扰要求
微被人侵探测器应能承受电火花，常溢气流的·f扰。4.7外壳要求
探测器外壳的防护等级应符合GB420811IP33的要求。5试验方法
5.1试验条件bzxZ.net
试验应在室内正常坏境案件下进行，其硬质地面和墙壁结构对探测范围的影响不超过5%。试验场地应比最大探测范围大3以上。探测器应按制造厂规定的测试高度安装。如给出测试高度的范围，则应在其上、下限分别测试。
5.2性能试验
5.2.1探测范围边界
作为奏考口标的人两臂交义在胸前，从最大探测范图以外，以每秒-步（约0.75m/s）的速度朝着探测器移动，测量产生报警时从探测器到该点的距离。这个距离不应大于产品标准规定的25%。试验必须在水平和垂直方向最少七个问隔上进行，这七个间隔是按探测器视场角均匀选取的。垂直面的试验是将探测器沿辐射轴线转动0°后测试。5.2.2对可探测速度的响应
作为参考标的人双臂交叉在胸前，在探测器正前方探测范圈边界上，朝着探测器移动，在3m或最大探测距离30%以内（二者取其小值）应产牛报警状态。试验应以0.3，1，3m,s的=种速度分别进行测试。
5.2.3报整状态的懒复时间
第参考月标在探测范闹边界上以每秒步（约0.75m/s）的速度朝着探测器移动，产生报警状态时记下探测距离。然后参考日标退回到其初始位置。再使第二参考自标在探测范围边界上以同样速度朝探测器移动，当产生报警状态时停止移动，10s后第参考目标再以每秒一步（约0.751/s）的速度朝探测器移动，产生报薯状态时，第-参孝日标两次探测距离的变化不应超过10%。5.2.4间歇移动的响应
GB 10408.3-89

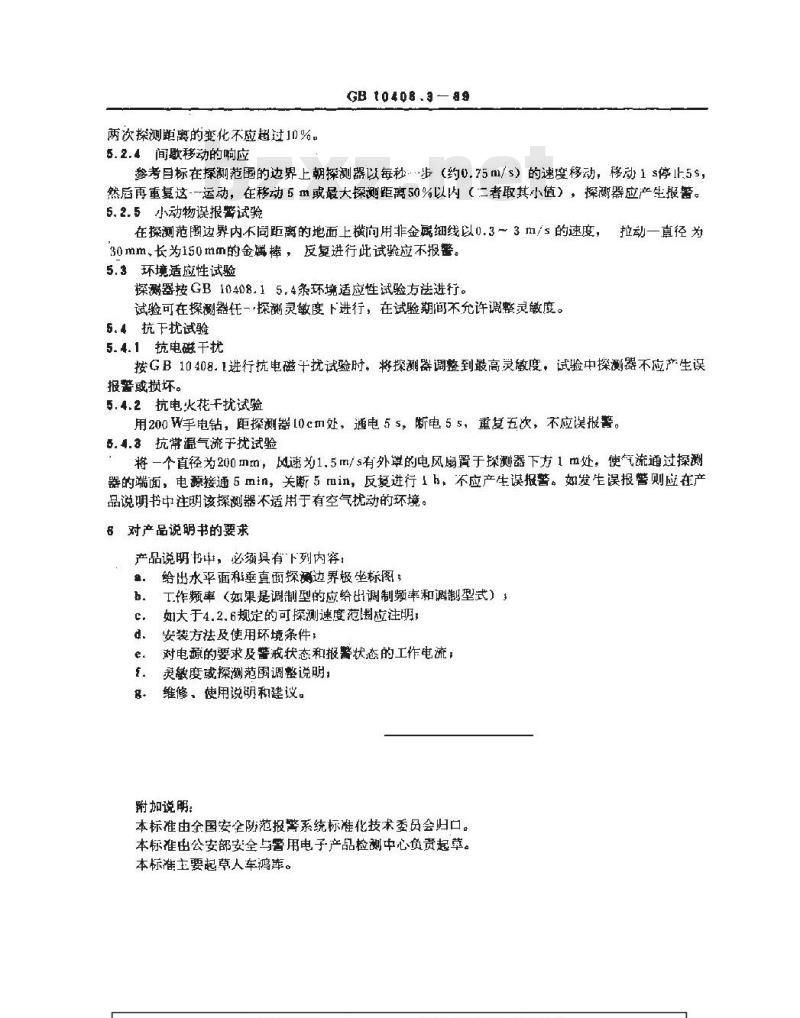

参考目标在探测范图的边界上朝探测器以每秒·步（约0.75m/s）的速度移动，移励1s停止5s，然后再重复这--运动，在移动5m或最大探测距离50%以内（二者取其小值），探测器应产生报警。5.2.5小动物误报警试验
在探测范圜边界内不同距离的地面上横向用非金瞩细线以0,3～3 扭/s的速度，拉动一直径为30mm，长为150mm的金属棒，反复进行此试验应不报警。5.3环境适应性试验
探器按GB10408.15.4条环境适应性试验方法进行。试验可在探器任一·探谢灵敏度下进行，在试验期间不允许调整灵度。5.4抗干扰试验
5.4.1抗电磁干扰
按GB10408.1进行抗电磁于扰试验时、将探测器调整到最高荧缴度，试验中探测器不应产生误报蓄或损坏。
5.4.2抗电火花干扰试验
用200W手电钻，距探测器10c切处，通电55，断电55，重复五次，不应误报警。5..3抗常温气流于扰试验
将一个直径为200mm，风速为1.5m/s有外罩的电风扇置于探测器下方1m处，使气流通过探测器的端面，电源接通5min，关断5min，反复进行1h，不应产生误报警。如发生误报警则应在产品说明书中注明该探测器不适用于有空气扰动的环境。6对产品说明书的要求
产品说明书甲，必须具有下列内容：给出水平面和垂直面探测边界极坐标图；b。工作频率（如果是调制型的应给出调制频率和制型式）3c.
如大于4.2.6规定的可探测速度范围应注明；安装方法及使用环境条件；
对电源的要求及警戒状态和报警状态的工作电流；灵敏度或探溯范围调整说明，
维修、使用说和建议。
附加说明：
本标准由全国安全防范报警系统标准化技术委员会归口。本标准出公安部安全与署用电子产品检测中心负责起草。本标准主要起草人车鸿库。
