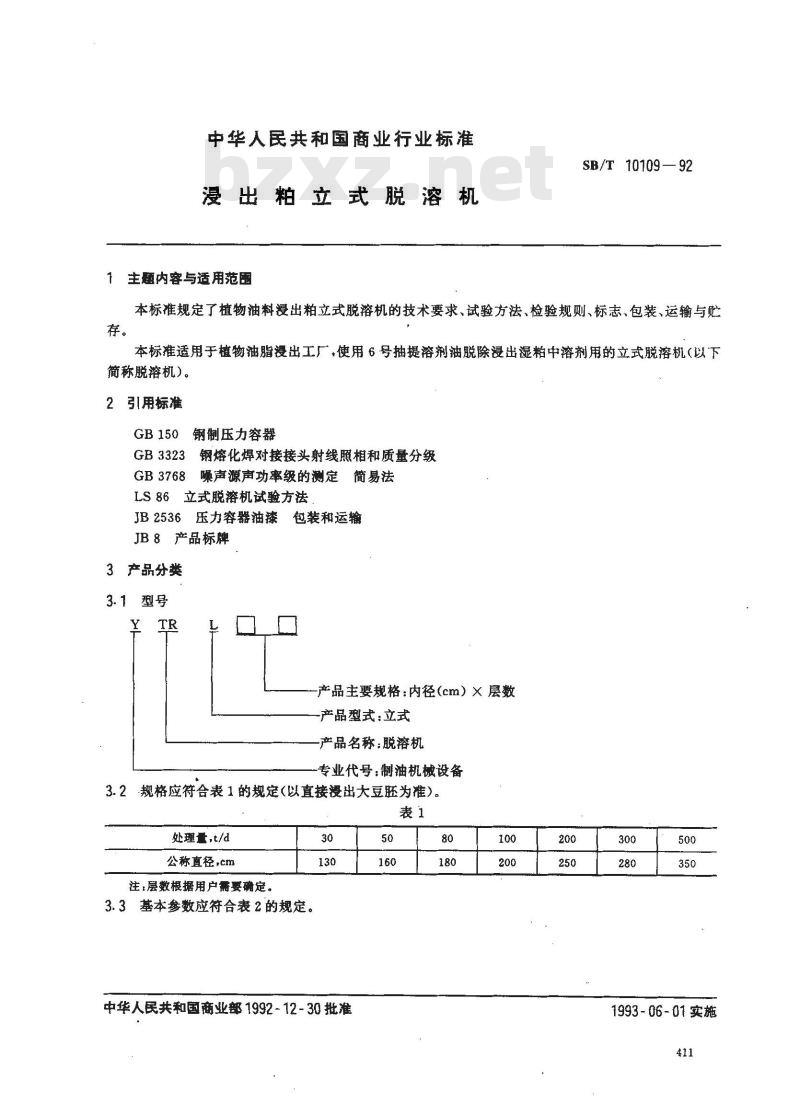

中华人民共和国商业行业标准
浸出粕立式脱溶机
主题内容与适用范围
SB/T 10109—92下载标准就来标准下载网
本标准规定了植物油料浸出粕立式脱溶机的技术要求、试验方法、检验规则、标志、包装、运输与贮存。
本标准适用于植物油脂浸出工厂，使用6号抽提浴剂油脱除浸出湿粘中溶剂用的立式脱溶机（以下简称脱溶机)。
引用标准
GB150钢制压力容器
钢熔化焊对接接头射线照相和质量分级GB 33234
GB3768噪声源声功率级的测定简易法LS86立式脱溶机试验方法
JB2536压力容器油漆包装和运输JB8产品标牌
3产品分类
3.1型号
产品主要规格：内径（cm）×层数-产品型式：立式
产品名称：脱溶机
专业代号：制油机械设备
3.2规格应符合表1的规定（以直接漫出大豆胚为准)。表1
处理量，t/d
公称直径，cm
注：层数根据用户需要确定。
3.3基本参数应符合表2的规定。30
中华人民共和国商业1992-12-30批准50
1993-06-01实施
容器类别
夹层大工作压力

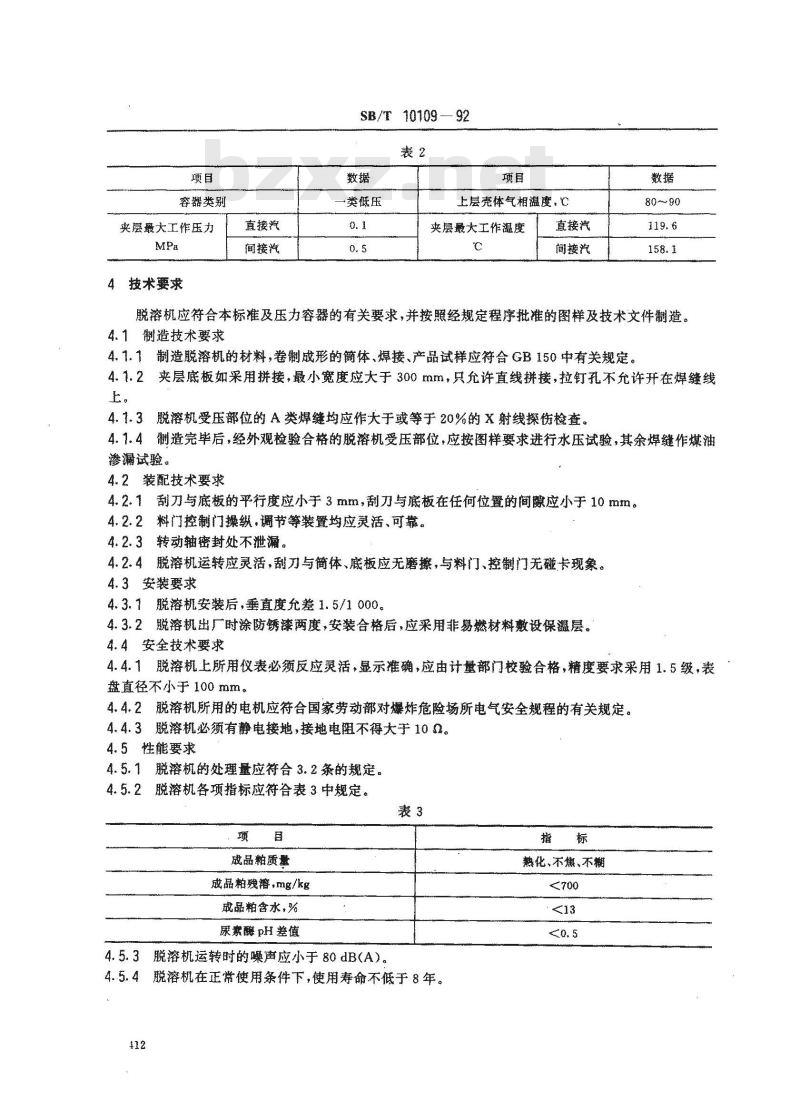

4技术要求
直接汽
间接汽
SB/T 10109-92
一类低压
上层壳体气相温度，C
夹层最大工作温度
直接汽
简接汽
脱溶机应符合本标准及压力容器的有关要求，并按照经规定程序批准的图样及技术文件制造。4.1制造技术要求
4.1.1制造脱溶机的材料，卷制成形的筒体、焊接、产品试样应符合GB150中有关规定。4.1.2夹层底板如采用拼接，最小宽度应大于300mm，只允许直线拼接，拉钉孔不允许开在焊继线上。
脱溶机受压部位的A类焊缝均应作大于或等于20%的X射线探伤检查。4.1.4制造毕后，经外观检验合格的脱溶机受压部位，应按图样要求进行水压试验，其余焊缝作煤油渗漏试验。
4.2装配技术要求
4.2.1刮刀与底板的平行度应小于3mm，刮刀与底板在任何位置的间隙应小于10mm。4.2.2料门控制门操纵，调节等装置均应灵活、可靠。4.2.3转动轴密封处不泄漏。
4.2.4脱溶机运转应灵活，刮刀与筒体、底板应无磨擦，与料门、控制门无碰卡现象。4.3安装要求
4.3.1脱溶机安装后，垂直度允差1.5/1000。4.3.2脱溶机出厂时涂防锈漆两度，安装合格后，应采用非易燃材料敷设保激层。4.4安全技术要求
4.4.1脱溶机上所用仪表必须反应灵活，显示准确，应由计量部门校验合格，精度要求采用1.5级，表盘直径不小于100rmm。
4.4.2脱溶机所用的电机应符合国家劳动部对爆炸危险场所电气安全规程的有关规定。4.4.3脱溶机必须有静电接地，接地电阻不得大于100。4.5性能要求
4.5.1脱溶机的处理量应符合3.2条的规定。4.5.2脱溶机各项指标应符合表3中规定。表3
成品粘质量
成器粘残溶，mg/kg
戒品粘含水，%
尿素酶 pH 差值
4.5.3脱溶机运转时的噪声应小于80dB(A)。4.5.4脱溶机在正常使用条件下，使用寿命不低于8年。412
熟化、不黛、不糊

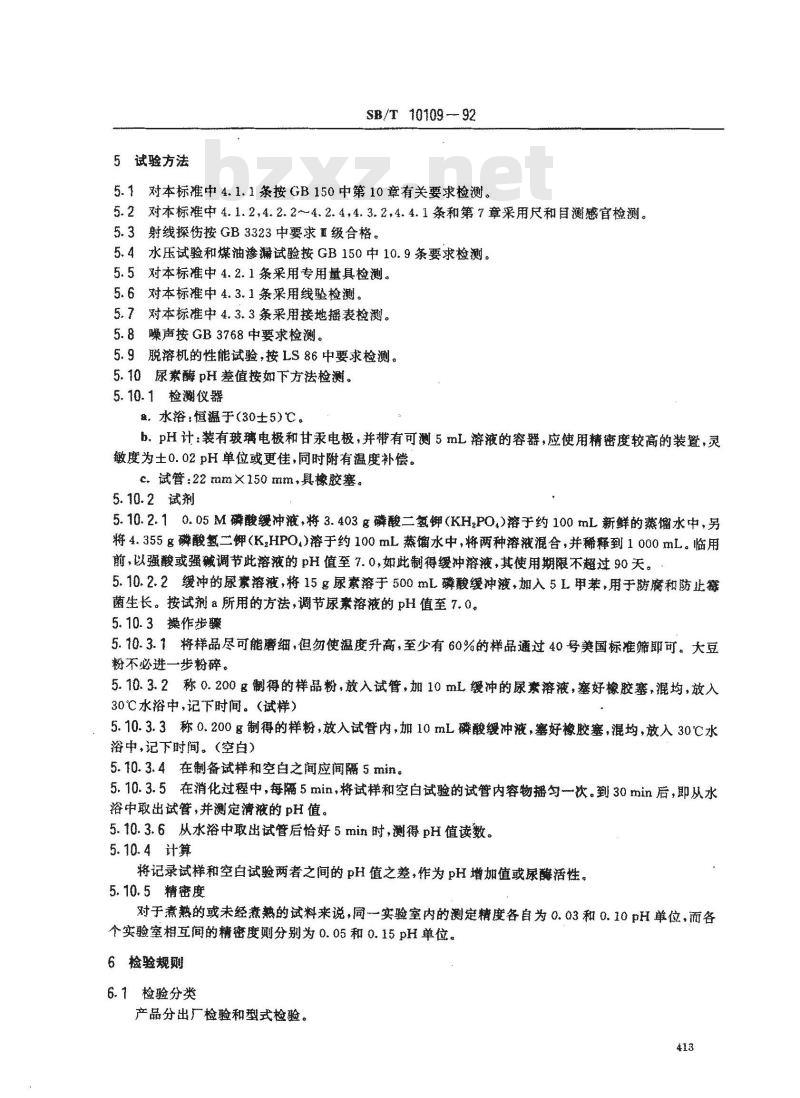

5试验方法
SB/T 10109- 92
5.1对本标准中4.1.1条按GB150中第10章有关要求检测。5.2对本标准中4.1.2,4.2.2~~4.2.4,4.3.2，集.4.1条和第7章采用尺和日测感官检测。5.3射线探伤按GB3323中婴求1级合格。5.4水压试验和煤油渗漏试验按GB150中10.9条要求检测。5.5对本标准中4.2.1条采用专用量具检测。5.6对本标准中4.3.1条采用线坠检测。5.7对本标准中4.3.3条采用接地播表检测。5.8噪声按GB3768中要求检测。
5.9脱溶机的性能试验，按LS86中要求检测。5.10尿素酶pH差值按如下方法检测。5.10.1检测仪器
，水浴：溢于（305）℃。
b，pH计：装有玻璃电极和甘汞电极，并带有可测5mL.溶液的容器，应使用精密度较高的装置，灵度为士0.02 pH单位或更佳，同时附有温度补偿。c.试管：22nmX150mm，具橡胶塞。5.10.2 试剂
5.10.2.10.05M磷酸缓冲液，将3.403g磷酸二氢钾（KH2PO4)溶于约100mL新鲜的蒸馏水中，另将4.355g磷酸氢二钾（K,HPO.)溶于约100mL蒸馏水中，将两种溶液混合，并稀释到1000mL。临用前，以强酸或强碱调节此溶液的pH值至7.0，如此制得缓冲溶液，其使用期限不超过90天。5.10.2.2缓冲的尿素溶液，将15g尿素浴于500mL磷酸缓冲液，加入5L甲苯，用于防腐和防止赛菌生长。按试剂a所用的方法，调节尿素溶液的pH值至7.0。5.10.3操作步骤
5.10.3.1将样品尽可能磨细，但勿使温度升高，至少有60%的样品通过40号美国标准筛可。大豆粉不必进一步粉碎。
5.10.3.2称0.200制得的样品粉，放入试管，加10mL缓冲的尿素浴液，塞好橡胶塞，混均，放入30℃水浴中，记下时间。（试样）5.10.3.3称0.200g制得的样粉，放入试管内，加10mL磷酸缓冲液，塞好橡胶塞，混均，放入30℃水浴中，记下时间。（空白）
5.10.3.4在制备试样和空白之闻应间隔5m：5.10.3.5在消化过程中，每5min，将试样和空白试验的试管内容物播匀次。到30min后，即从水浴中取出试管，并测定清液的pH值。5.10.3.6从水浴中取出试管后恰好5min时，测得pH值读数。5.10.4计算
将记录试样和空白试验两者之间的PH值之差，作为pH增加值或尿活性。5.10.5精密度
对于煮熟的或未经煮熟的试料来说，同一实验室内的测定精度各自为0.03和0.10pH单位，而各个实验室相互间的精密度则分别为0.05和0.15pH单位。6检验规则
6.1检验分类

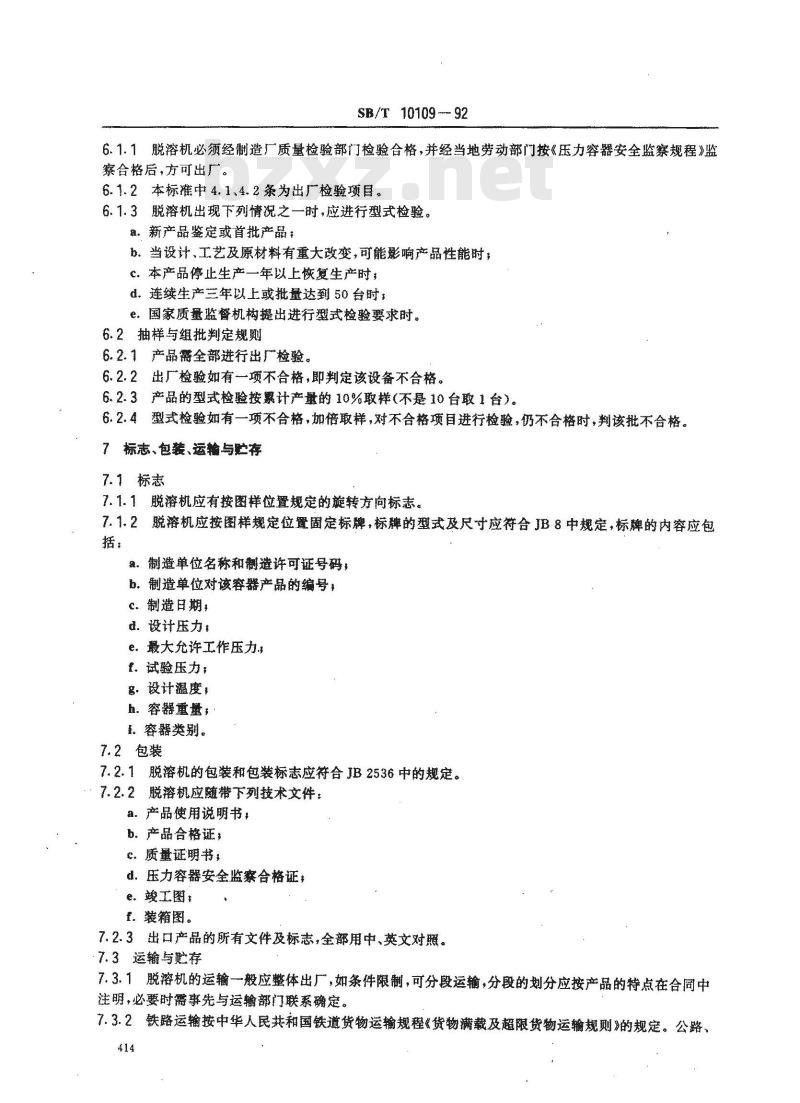

产品分出厂检验和型式检验。
SB/T 10109 -92
6.1.1脱溶机必频经制造厂质量检验部门检验合格，并经当地劳动部门按《压力容器安全监察规程》监察合格后，方可出广。
6.1.2本标准中4.1.4.2条为出厂检验项目。6.1.3脱溶机出现下列情况之一时，应进行型式检验。雅：新产品鉴定或首批产品：
b、普设计、工艺及原材料有重大改变，可能影响产品性能时，c.本产品停止生产一年以上恢复生产时，d，连续生产三年以上践批量达到50台时，e.国家质量督机构提出进行型式检验婴求时。6.2抽样与组批判定规则
6.2.1产品需全部进行出厂检验。6.2.2出厂检验如有一项不合格，即判定该设备不合格。6.2.3产品的型式检验按累计产量的10%取样（不是10台取1台）。6.2.4型式检验如有一项不合格，加倍取样，对不合格项目进行检验，仍不合格时，判该批不合格。7标志、包装、运输与贮存
7.1标志　
7.1.1脱溶机应有按图样位置规定的旋转方向标志。7.1.2脱溶机应按图样规定位置固定标牌，标牌的型式及尺寸应符合JB8中规定，标牌的内容应包括：
进。制避单位名称和制避许可证号码，b。制造单位对该容器产品的编号，c、制造日期，
。设计压力#
e。最大允许工作压力，
f、试验压力；
客设计温度，
h．容器重量，
容器类别。
7.2包装
7.2.1脱溶机的包装和包装标志应符合JB2536中的规定。7.2.2脱溶机应随带下列技术文件：a。产品使用说明书，
b.产品合格证：
c.质量证明书，
d.压力容器安全监察合格证，
e.竣工图：
f.装箱图。
7.2.3出口产品的所有文件及标志，全部用中、英文对。7.3运输与贴存
7.3.1脱溶机的运输一般应整体出厂，如条件限制，可分段运输，分段的划分应按产品的特点在合同中注明，必要时需事先与运输部门联系确定。7.3.2铁路运输按中华人民共和国铁道货物运输规程《货物满载及超限货物运输规则》的规定。公路、414
水路运输参照各相应部门的规定。S/T10109—92
7.3.3脱溶机的贮存要求垫平放好，露天存放应有防雨淋、日晒和积水的设施，室内存放应有良好的通风与防潮设瓶。

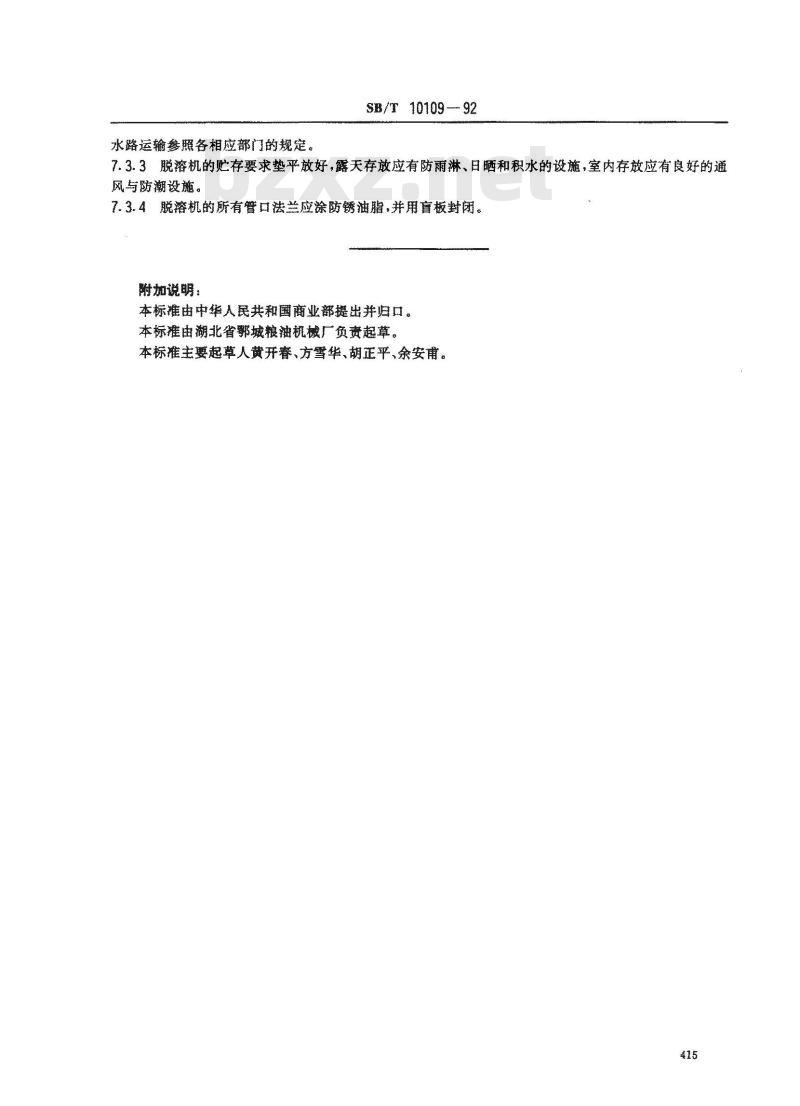

7.3.4脱溶机的所有管口法兰应涂防锈油脂，并用盲板封闭。附加说明：
本标耀由中华人民共和国商业部提出并归口。本标准由湖北省鄂城粮油机械厂负责起草。本标准主要起草人黄开春、方雪华、胡正平、余安甫。415
