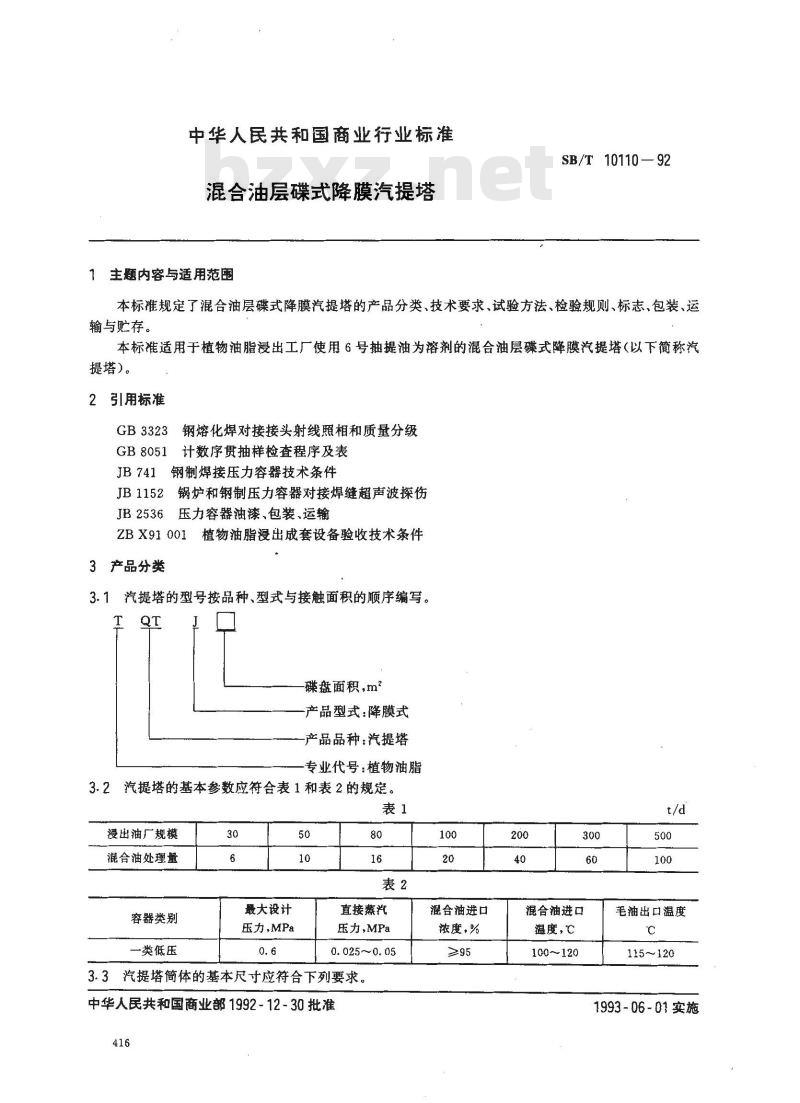

中华人民共和国商业行业标准
混合油层碟式降膜汽提塔
主题内容与适用范围
SB/T10110—92
本标准规定了混合油层碟式降膜汽提塔的产品分类、技术要求、试验方法、检验规则、标志、包装、运输与贮存，
本标准适用于植物油脂浸出工厂使用6号抽提油为溶剂的混合油层碟式降膜汽提塔（以下简称汽提塔）。
2引用标准
钢熔化焊对接接头射线照相和质量分级GB3323
GB8051计数序贯抽样检查程序及表JB741钢制焊接压力容器技术条件JB1152锅炉和钢制压力容器对接焊缝超声波探伤JB2536压力容器油漆、包装、运输ZBX91001植物油脂浸出成套设备验收技术条件3产品分类
3.1汽提塔的型号按品种、型式与接触面积的顺序编写。T
碟盘面积,m2
产品型式：降膜式
-产品品种：汽提塔
专业代号：植物油脂
3.2汽提塔的基本参数应符合表1和表2的规定。表1
浸出油厂规模
混合油处理量
容器类别
一类低压
最大设计
压力，MPa
直接蒸汽
压力,MPa
0.025~0.05
3.3汽提塔筒体的基本尺寸应符合下列要求。中华人民共和国商业部1992-12-30批准416
混合油进口
浓度，%
混合油进口
温度，℃
100~120
毛油出口温度
115~120
1993-06-01实施
SB/T10110—92

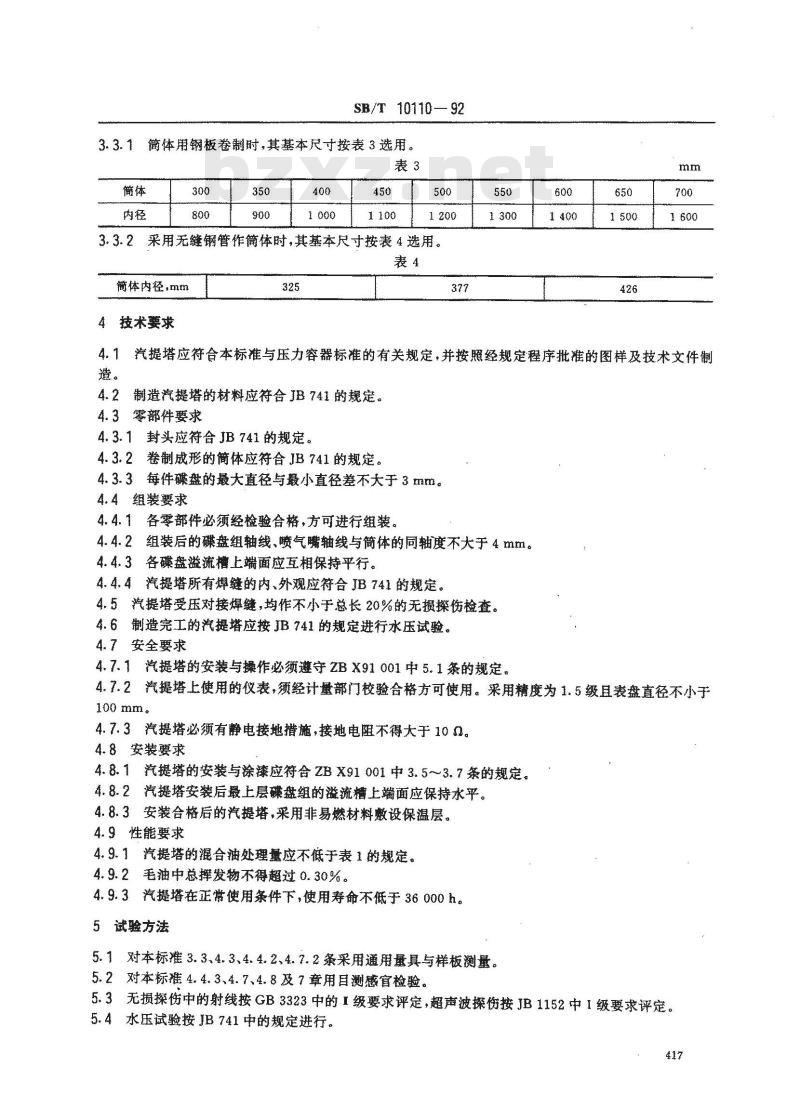

3.3.1筒体用钢板卷制时，其基本尺寸按表3选用。表3
3.3.2采用无缝钢管作筒体时，其基本尺寸按表4选用。表4
简体内径，mm
舞技术要求
4.1汽提塔应符合本标准与压力容器标准的有关规定，并按照经规定程序批准的图样及技术文件制造。
4.2制造汽提塔的材料应符合JB741的规定。4.3零部件要求
4.3.1封头应符合JB741的规定。4.3.2卷制成形的简体应符合IB741的规定。4.3.3每件磷盘的最大直径与小直径差不大于3mm。4.4组装要求
4.4.1各零部件必须经检验合格，方可进行组装。4.4.2组装后的碟盘组轴线、喷气曬轴线与简体的同轴度不大于4mm。4.4.3各碟盘溢流槽上端面应至相保持平行。4.4.4汽提塔所有焊缝的内、外观应符合JB741的规定。4.5汽提塔受压对接焊缝，均作不小于总长20%的无损探伤检查。4.6制造完工的汽提塔应按JB741的规定进行水压试验。4.7安全要求
4.7.1汽提塔的安装与操作必避守ZBX91001中5.1条的规定，4.7.2汽提塔上使用的仪表，须经计量部门校验合格方可使用。采用精度为1.5级且表盘直径不小于100mm。
4.7.3汽提塔必须有静电接地措施，接地电阻不得大于100。4.8安装要求
4.8.1汽提塔的安装与涂漆应符合ZBX91001中3.5~3.7条的规定。4.8.2汽提塔安装后最上层碟盘组的溢流糖上端面应保持水。4.8.3安装合格后的汽提塔，采用非易燃材料敷设保温层。4.9性能要求
4.9.1汽提塔的混合油处理量应不低于表1的规定。4.9.2毛油中总挥发物不得超过0.30%。4.9.3汽提塔在正常使用条件下，使用寿命不低于36000h。5试验方法
5.1对本标准3.3、4.3、4.4.2、.7.2条采用通用量具与样板测量。5.2对本标准 44.3、4.7、4.8 及 7章用目测慧官检验。5.3无损探伤中的射线按GB3323中的I级要求评定，超声波探伤按JB1152中1级要求评定。5.4水压试验按JB741中的规定进行。季17

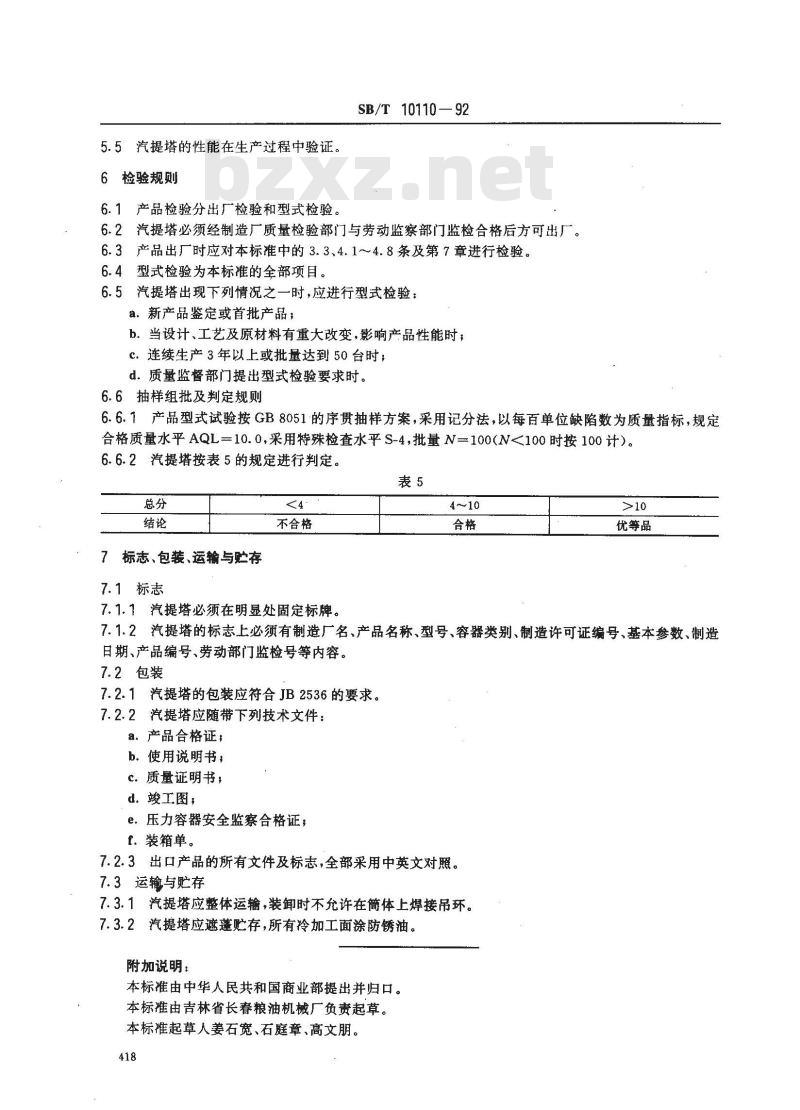

5.5汽提塔的性能在生产过程中验证。6检验规则
6.1产品检验分出厂检验和型式检验。SB/T 10110—92
6.2汽提塔必须经制造厂质量检验部门与劳动监察部门监检合格后方可出厂。6.3产品出厂时应对本标准中的3.3、4.1~～4.8条及第7章进行检验。6.4型式检验为本标准的全部项目。6.5汽提塔出现下列情况之一时，应进行型式检验：a.新产品鉴定或首批产品；
b.当设计、工艺及原材料有重大改变，影响产品性能时；c.连续生产3年以上或批量达到50台时；d、质量监督部门提出型式检验要求时。6.6抽样组批及判定规则
6.6.1产品型式试验按GB8051的序贯抽样方案，采用记分法，以每百单位缺陷数为质量指标，规定合格质量水平AQL=10.0采用特殊检查水平S-4，批量N=100(N<100时按100计）。6.6.2汽提塔按表5的规定进行判定。表5
7标志、包装、运输与贮存
7.1标志
不合格
7.1.1汽提塔必须在明显处固定标牌。4~10免费标准bzxz.net
优等品
7.1.2汽提塔的标志上必须有制造厂名、产品名称、型号、容器类别、制造许可证编号、基本参数、制造日期、产品编号、劳动部门监检号等内容。7.2包装
7.2.1汽提塔的包装应符合JB2536的要求。7.2.2汽提塔应随带下列技术文件：a.产品合格证；
b．使用说明书；
c.质量证明书；
d。竣工图；
e．压力容器安全监察合格证；
f.装箱单。
7.2.3出口产品的所有文件及标志，全部采用中英文对照。7.3运输与贮存
7.3.1汽提塔应整体运输，装卸时不允许在筒体上焊接吊环。7.3.2汽提塔应遮蓬贮存，所有冷加工面涂防锈油。附加说明：
本标准由中华人民共和国商业部提出并归口。本标准由吉林省长春粮油机械厂负责起草。本标准起草人姜石宽、石庭章、高文朋。418
