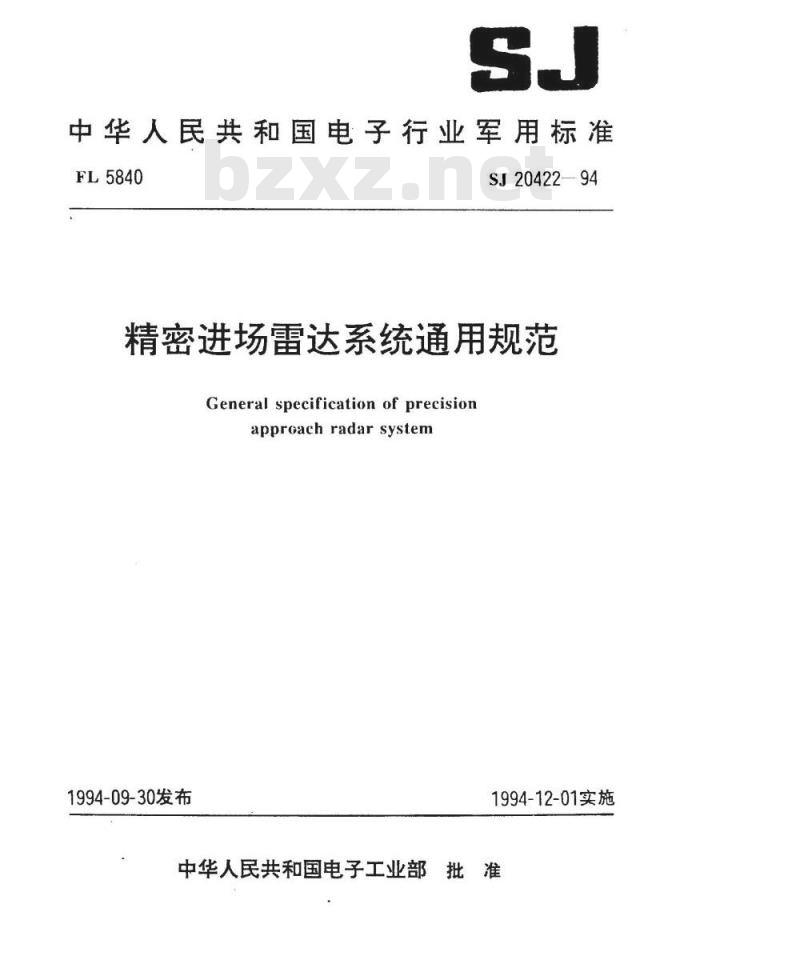

中华人民共和国电子行业军用标准FL5840
SJ20422—94
精密进场雷达系统通用规范
General specification of precisionapproach radar system
1994-09-30发布
1994-12-01实施
中华人民共和国电子工业部批准1范围

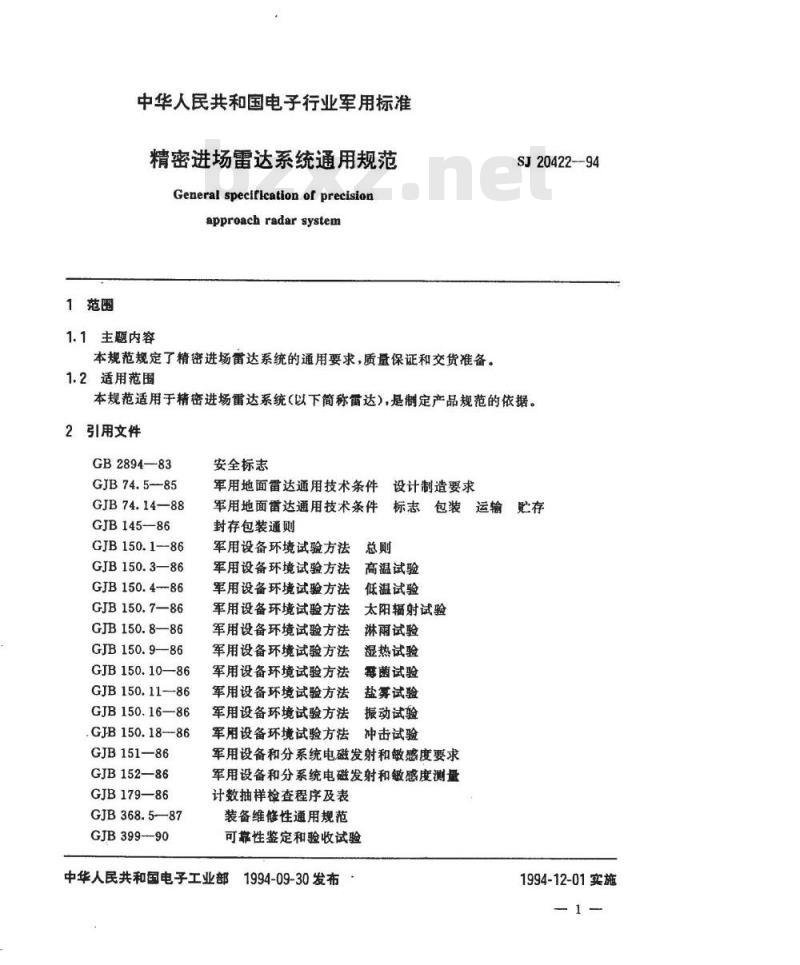

中华人民共和国电子行业军用标准精密进场雷达系统通用规范
General specification of precisionapproach radar system
1.1主题内容
本规范规定了精密进场雷达系统的通用要求，质量保证和交货准备。1.2适用范围
SJ20422-94
本规范适用于精密进场雷达系统（以下简称雷达），是制定产品规范的依据。2引用文件
GB2894—-83
GJB74.5—85
GJB74.14—88
GJB145—86
GJB 150.186
GJB150.3—86
GJB150.4—86
GJB150.7—86
GJB150.8—86
GJB150.9-—86
GJB150.10—86
GJB150.11—86
GJB150.16—86
GJB150.18-86
GJB151—86
GJB152-86
GJB179—86
GJB368.5—87
GJB399--90
安全标志
军用地面雷达通用技术条件
设计制造要求
牛标志包装运输存
军用地面雷达通用技术条件
封存包装通则
军用设备环境试验方法
军用设备环境试验方法
高温试验
军用设备环境试验方法
低温试验
军用设备环境试验方法
太阳辐射试验
军用设备环境试验方法
军用设备环境试验方法
淋雨试验
湿热试验
去霉菌试验
军用设备环境试验方法
军用设备环境试验方法盐雾试验军用设备环境试验方法振动试验军用设备环境试验方法冲击试验军用设备和分系统电磁发射和敏感度要求军用设备和分系统电磁发射和敏感度测量计数抽样检查程序及表
装备维修性通用规范
可靠性鉴定和验收试验
中华人民共和国电子工业部1994-09-30发布1994-12-01实施
GJB889.2-93
SJ3218-89
SJ20428-—94

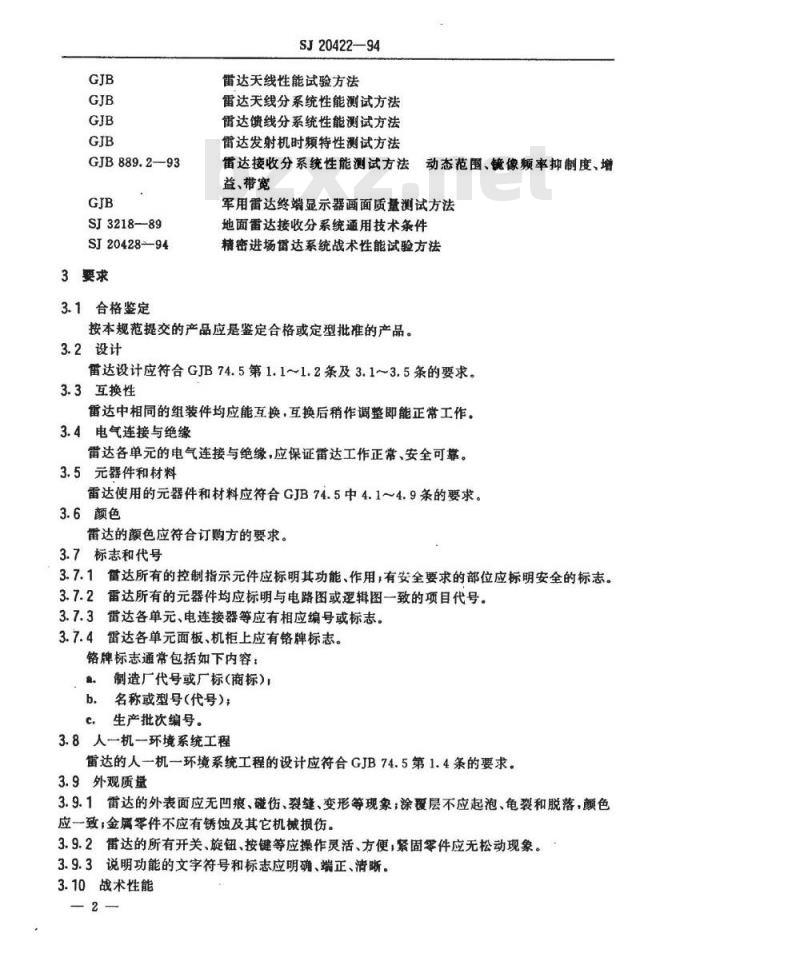

3要求
3.1合格鉴定
SJ20422—94
达天线性能试验方法
雷达天线分系统性能测试方法
雷达馈线分系统性能测试方法
雷达发射机时频特性测试方法
雷达接收分系统性能测试方法动态范国、镜像频率抑制度、增益、带宽
军用雷达终端显示器画面质量测试方法地面雷达接收分系统通用技术条件精密进场雷达系统战术性能试验方法按本规范提交的产品应是鉴定合格或定型批准的产品。3.2设计
雷达设计应符合GJB74.5第1.1~1.2条及3.1~3.5条的要求。3.3互换性
雷达中相同的组装件均应能互换，互换后稍作调整即能正常工作。3.4电气连接与绝缘
雷达各单元的电气连接与绝缘，应保证雷达工作正常、安全可靠。3.5元器件和材料
雷达使用的元器件和材料应符合GJB74.5中4.14.9条的要求。3.6颜色
雷达的额色应符合订购方的要求。3.7标志和代号
3.7.1笛达所有的控制指示元件应标明其功能、作用，有安全要求的部位应标明安全的标志。3.7.2雷达所有的元器件均应标明与电路图或逻辑图一致的项目代号。3.7.3雷达各单元、电连接器等应有相应编号或标志。3.7.4雷达各单元面板、机柜上应有铬牌标志。铬牌标志通常包括如下内容：
。制造厂代号或厂标（商标）
b.名称或型号（代号）；此内容来自标准下载网
c.生产批次编号。
3.8人一机一环境系统工程
雷达的人一机一环境系统工程的设计应符合GJB74.5第1.4条的要求。3.9外观质量
3.9.1雷达的外表面应无凹痕、碰伤、裂缝、变形等现象，涂覆层不应起泡、龟裂和脱落，颜色应一致，金属零件不应有锈蚀及其它机械损伤。3.9.2雷达的所有开关、旋钮、按键等应操作灵活、方便，紧固零件应无松动现象。3.9.3说明功能的文字符号和标志应明确、端正、清晰。3.10战术性能

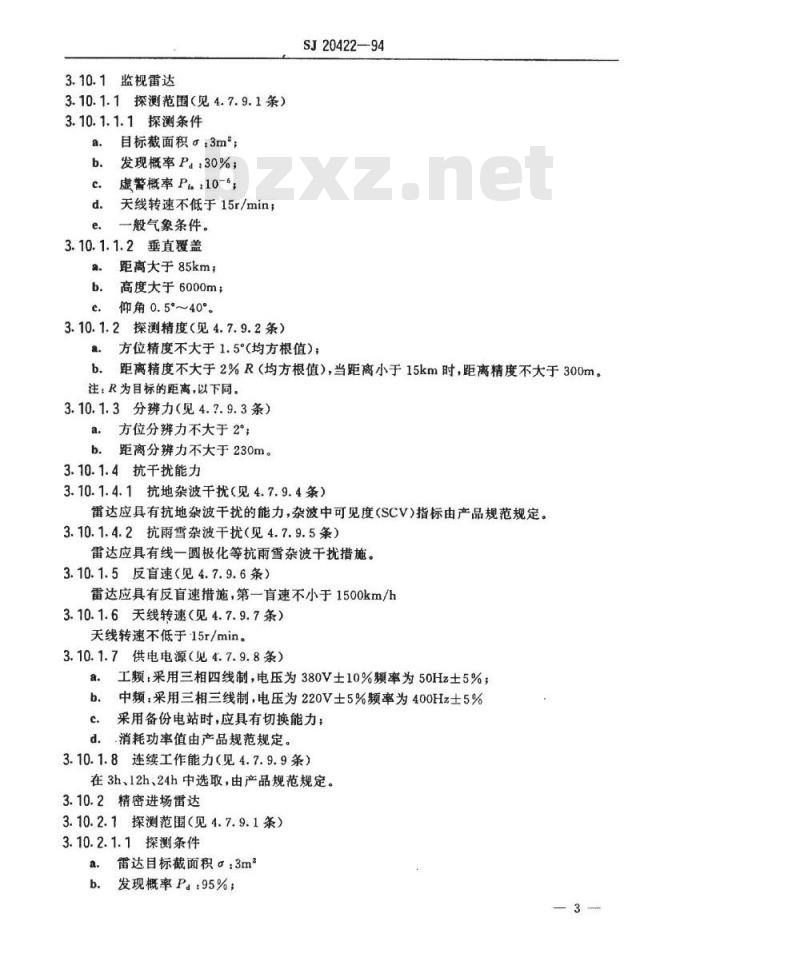

3.10.1监视雷达
3.10.1.1探测范围（见4.7.9.1条）3.10.1.1.1探测条件
目标截面积g：3m
发现概率Pa：30%；
虚警概率Pla：10-5
天线转速不低于15r/min；
一般气象条件。
3.10.1.1.2垂直覆盖
距离大于85km
高度大于6000m；
仰角0.5°~40°
3.10.1.2探测精度（见4.7.9.2条）SJ20422—94
a.方位精度不大于1.5（均方根值）；b.距离精度不大于2%R（均方根值），当距离小于15km时，距离精度不大于300m。注：R为目标的距离，以下同。
3.10.1.3分辨力（见4.7.9.3条）a。方位分辨力不大于2°；
b.距离分辨力不大于230m。
3.10.1.4抗干扰能力
3.10.1.4.1抗地杂波干扰（见4.7.9.4条）雷达应具有抗地杂波干扰的能力，杂波中可见度（SCV)指标由产品规范规定。3.10.1.4.2抗雨雪杂波干扰（见4.7.9.5条）雷达应具有线一圆极化等抗雨雪杂波干扰措施。3.10.1.5反盲速（见4.7.9.6条）雷达应具有反盲速措施，第一盲速不小于1500km/h3.10.1.6天线转速（见4.7.9.7条）天线转速不低于15r/min。
3.10.1.7供电电源（见4.7.9.8条）a。工频，采用三相四线制，电压为380V士10%频率为50Hz士5%；b中频：采用三相三线制，电压为220V土5%频率为400Hz士5%c.采用备份电站时，应具有切换能力；d.消耗功率值由产品规范规定。3.10.1.8连续工作能力（见4.7.9.9条）在3h、12h、24h中选取，由产品规范规定。3.10.2精密进场雷达

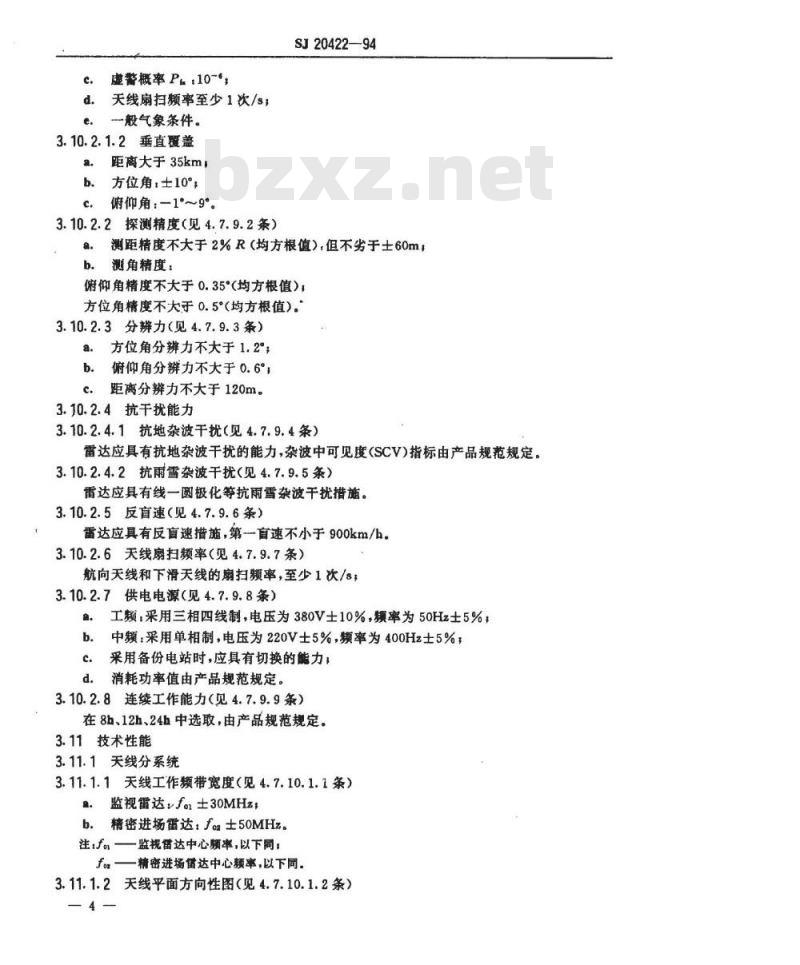

3.10.2.1探测范围（见4.7.9.1条）3.10.2.1.1探测条件
a.雷达目标截面积。：3m
b.发现概率Pa：95%
虚警概率P：10-*
天线扇扫频率至少1次/s；
e.般气象条件。
3.10.2.1.2垂直覆盖
距离大于35km，
方位角：士10%
俯仰角：—1°~9°。
3.10.2.2探测精度（见4.7.9.2条）a.
SJ20422—94
测距精度不大于2%R（均方根值），但不劣于士60m；测角精度：
俯仰角精度不大于0.35°（均方根值）；方位角精度不大于0.5（均方根值）。3.10.2.3分辨力（见4.7.9.3条）方位角分辨力不大于1.2°
b.俯仰角分辨力不大于0.6%
c.距离分辨力不大于120m。
3.10.2.4抗干扰能力
3.10.2.4.1抗地杂波干扰（见4.7.9.4条）雷达应具有抗地杂波干扰的能力，杂波中可见度（SCV)指标由产品规范规定。3.10.2.4.2抗雨雪杂波干扰（见4.7.9.5条）雷达应具有线一圆极化等抗雨雪杂波干扰措施。3.10.2.5反盲速（见4.7.9.6条）雷达应具有反盲速措施，第一盲速不小于900km/h。3.10.2.6天线扇扫频率（见4.7.9.7条）航向天线和下滑天线的扇扫频率，至少1次/s3.10.2.7供电电源（见4.7.9.8条）a.
工颖：采用三相四线制，电压为380V士10%，频率为50Hz士5%，b.
中频：采用单相制，电压为220V士5%，频率为400Hz士5%采用备份电站时，应具有切换的能力；c.
消耗功率值由产品规范规定。
3.10.2.8连续工作能力（见4.7.9.9条）在8h、12h、24h中选取，由产品规范规定。3.11技术性能
3.11.1天线分系统
3.11.1.1天线工作频带宽度（见4.7.10.1.1条）监视雷达，f。士30MHz，
b.精密进场雷达：foa士50MHz。注fo1——监规雷达中心频率，以下同，f精密进场留达中心频率，以下同3.11.1.2天线平面方向性图（见4.7.10.1.2条）4
SJ20422-94
。水平面天线波宽度、副辩电平、尾瓣电平由产品规范规定，b。垂直面天线波瓣宽度、副瓣电平、尾瓣由电平由产品规范规定。3.11.1.3天线增益（见4.7.10.1.3条），监视菌达，天线增益不小于32dBb.精密进场雷达：航向天线增益不小于38dB；下滑天线增益不小于39dB，
3.11.2馈线分系统
3.11.2.1馈线分系统输入电压驻波比（见4.7.10.2.1条）馈线分系统输入电压驻波比应小于1.5。3.11.2.2馈线分系统损耗（见4.7.10.2.2条）馈线分系统损耗由产品规范规定。3.11.3发射分系统
3.11.3.1发射机工作频率及工作频率范围（见4.7.10.3.1条）3.11.3.1.1工作频率
监视雷达S波段，
b，精密进场雷达，X波段。
3.11.3.1.2工作频率范围
监视售达：。土3MHz
精密进场雷达：f。士5MHz。
3.11.3.2工作频带内的输出功率（见4.7.10.3.2条），监视雷达输出脉冲功率不小于800kW，b.精密进场雷达输出脉冲功率不小于50kW。3.11.3.3发射脉冲包络（见4.7.10.3.3条）发射脉冲包络由产品规范规定。3.11.3.4射额脉冲频谱（见4.7.10.3.4条）射频脉冲频谱由产品规范规定。3.11.3.5频率稳定度（见4.7.10.3.5条）频率稳定度由产品规范规定。
3.11.3.6脉冲重复频率（见4.7.10.3.6条）脉冲重复频率由产品规范规定。3.11.4接收分系统
3.11.4.1噪声系数（见4.7.10.4.1条）监视雷达噪声系数不大于3.5dB；a.
b.精密进场雷达噪声系数不大于6dB。3.11.4.2中频增益（见4.7.10.4.2条）中颊增益应不小于100dB。
3.11.4.3带宽（见4.7.10.4.3条）a监视雷达带宽1.0士0.1MHz；
b.精密进场雷达带宽3士0.3MHz。3.11.4.4动态范围（见4.7.10.4.4条）5
动态范围不小于70dB，
SJ20422—94
3.11.4.5镜像频率抑制度（见4.7.10.4.5）镜像频率抑制度由产品规范规定。3.11.4.6本振频率（见4.7.10.4.6条）a.监视雷达：fo士30MHz；
b，精密进场雷达，。土30MHz。3.11.4.7输出功率（见4.7.10.4.7条）a.监视雷达：30mW：
b.精密进场雷达：18mW。
3.11.4.8频率稳定度（见4.7.10.4.8条）频率稳定度不低于1×10-8
3.11.4.9相干振荡器稳定度（见4.7.10.4.9条）相干振荡器稳定度不低于1×10-。3.11.4.10相干检波器相位特性（见4.7.10.4.10条）相干检波器相位特性由产品规范规定。3.11.5信号处理分系统
3.11.5.1对消器的模拟杂波中可见度（见4.7.10.5.1条）对消器的模拟杂波中可见度由产品规范规定。3.11.5.2信噪比损失（见4.7.10.5.2条）信噪比损失由产品规范规定。
3.11.5.3视积累器改善因子（见4.7.10.5.3条）视频积累器改善因子由产品规范规定。3.11.6终端分系统（见4.7.10.6条）显示器类型、屏幕尺寸、画面质量、功能（量程、标志、延时、空心、偏心、扩展、字符和图形显示由产品规范规定。
3.12环境条件
3.12.1低温
低温贮存温度为一50℃；
低温工作温度：室内设备为一10℃，室外设备为40℃。
高温贮存温度为70℃；
高温工作温度，室内设备为50℃；室外设备为60℃。
3.12.3太阳幅射
安装于室外的雷达天线、传动、方舱等装置应具有经受太阳幅射的热和光化学效应的能力，具体要求按GJB150.7第2章规定。3.12.4冲击
雷达应能承受在使用和装卸中可能遭受到的非重复性冲击，具体要求按GJB150.13中试验五基本设计试验的规定。
3.12.5振动
SJ20422-94
雷达应能承受运输中的各种振动，具体要求按GJB150.16的第1类基本运输的规定。3.12.6淋雨
安装于室外的达天线、传动、方舱等装置有齿止需水渗透的能力，具体要求按GJB150.8第2章的规定。
3.12.7湿热
a.温度：30℃~60，
b。相对湿度，95%，
3.12.8雾菌
髓达应具有抗霉菌的能力
3.12.9盐雾
达应具有抗盐雾大气影响的能力。3.12.10抗风
当风速不大于22m/s时，天线能正常工作；a.
当风速不大于33m/s时，天线能工作；b.
c。当风速不大于45m/s时，天线应不损坏。3.13可靠性
监视雷达、精密进场雷达的平均故障间隔时间（MTBF)均应不低于200h。3.14维修性
监视雷达、精密进场雷达的平均修复时间（MTTR）均应不大于45min。3.15电磁兼容性
电磁兼容性应符合GJB151.4中有关规定。3.16安全性
3.16.1安全性设计
雷达安全性设计要求应满足GJB74.5第1.8.3条和1.9条的要求。3.16.2安全标志
凡有安全要求的部位，应有醒目的安全注意事项和安全标志，安全标志应符合GB2894的规定。
3.16.3噪声
雷达房（舱）内和工作位置噪声不应超过7OdB（A）。4质量保证规定
4.1检验责任
除合间或订单中另有规定外，承制方应负责完成本规范规定的所有检验。必要时，订购方或上级鉴定机构有权对规范所述的任一检验项目进行检查。4.1.1合格责任
所有产品必须符合规范第3章至第5章规定的所有要求。本规范中规定的所有检验应成为承制方整个检验体系或质量大纲的一个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的产品符合合同要求。质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接受有缺陷的产品。7
4.2检验分类
本规范规定的检验分为：
室。鉴定检验；
b.质量一致性检验。
4.3环境条件
SJ20422-94
除另有规定外，所有检验应在GJB150.1第3.1条规定的标准大气条件下进行。4.4鉴定检验
有下列情况之一时，应进行鉴定检验，设计定型或生产定型时：
b。产品长期停产后，恢复生产时，c.产品设计、制造工艺、关链元器件及材料有重大改变，可能影响产品战术性能时。4.4.1检验样本
除另有规定外，承制方应至少提供一部（套）售达进行鉴定检验。4.4.2检验项目
鉴定检验项目见表5，经承制方和订购方协商可以增加或减少某些项目。4.4.3鉴定合格判据
所有检验项目均符合规定要求，才判为鉴定检验合格。如感发现某个检验项目不符合要求，应停止检验，承制方对不合格项目进行分析，查明缺陷顾窗，采取纠正措施后，可量新进行检验。若置新检验合格，判鉴定检验合格，否则判为鉴定检验不合格。4.4.4鉴定合格资格的保持
承制方为保证雷达的鉴定合格资格，可根据留达的性质、用途和生产情况选择下列措施之定期提交试验资料·由产品规范规定（包括提交频次）：b。全部重新进行鉴定检验（包括进行的频次）；c。承制方提供合格认证。
4.5质量一致性检验
4.5.1检验分组
质量一致性检验分为：A、B、C、D组检验。4.5.2A组检验
4.5.2.1检验项目
*A组检验项目见表5
互换性
电气连接与绝缘
元器件和材料
标志和代号
人一机一环境系统工程
外观质量
探测范围
操测精度
分辨力
抗地杂波干扰
抗雨鸢杂波干扰
反盲速
天线转速
供电电源
连续工作能力
探测范围
探测精度
分辨力
抗地杂波干扰
抗雨雪杂波干扰
反盲速
天线扇扫频率
供电电源
连续工作能力
鉴定检验
SJ20422-94
质量一致性检验
章条号
3.10.1.4.1
3.10.1.4.2
3.10.2.4.1
3.10.2.4.2
检验方法
章条号
天线工作频带宽度
天线平面方向性图
天线增益
馈线分系统擒入电压驻波
馈线分系统损耗
发射机互作频率及
工作颜率范围
工作频带内的输出功率
发射脉冲包络
射颜脉冲频谐
预率稳定度
脉冲重复频率
噪声系数
中频增益
动态范圈
镜像频率抑制度
本振额率
输出功率
频率稳定度
相干振荡器稳定度
相干检波器相位特性
对消器的模拟杂波中可见度
信噪比损失
视频积累器改普因于
终端分系统
SJ20422—94
续表5
质量一致性检验
章条号
3.11.4.10
检验方法
章条号
4.-7.10.1.1
4.7.10.1.2
4.7.10.1.3
4.7.10.2.1
4.7.10.2.2
4.7.10.3.1
4.7.10.3.2
4.7.10.3.3
4.7.10.3.4
4.7.10.3.5
4.7.10.3.6
4.7.10.4.1
4.7.10.4.2
4.7.10.4.3
4.7.10.4.4
4.7.10.4.5
4.7.10.4.6
4.7.10.4.7
4.7.10.4.8
4.7.10.4.9
4.7.10.4.10
4.7.10.5.1
4.7.10.5.2
4.7.10.5.3
太阳辐射
可靠性
维修性
电磁兼容性
安全性
包装试验
鉴定检验
SJ20422-94
续表5
质量一致性检验
注，“”表示必须做项目：“○\表示选做项目。4.5.2.2检验方式
章条号
检验方法
章条号
4.7.11.10
根据产品规范或合同规定，经承制方和订购方协商，可采用全数检验方式，也可采用抽样检验方式。
4.5.2.2.1全数检验
4.5.2.2.1.1检验方案
对承制方提交的检查批产品100%进行检验。按照缺陷的严重程度由产品规范或合同分别规定检查批产品的可接收每百单位产品轻缺陷、严量缺陷数，若无其它规定，建议从表6中选取。缺陷分类由产品规范规定。
缺陷类别
严缺陷
轻缺陷
4.5.2.2.1.2合格与否判据
每百单位产品缺陷数
根据检验结果及累计缺陷数，按公式（1)分别计算每百单位产品轻缺陷、严重缺陷数。若计算结果小于或等于规定的可接收值，判该批产品A组检验合格，若计算结果大于规定的可接11
