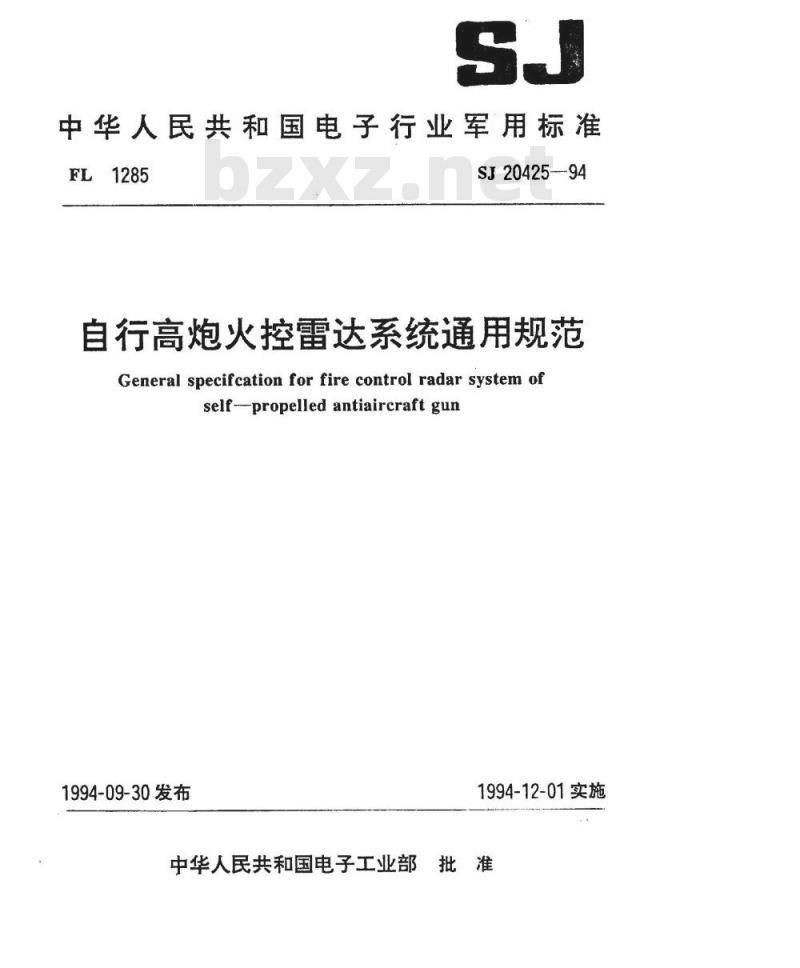

【电子行业标准(SJ)】 自行高炮火控雷达系统通用规范

中华人民共和国电子行业军用标准FL1285
SJ20425—94
自行高炮火控雷达系统通用规范General specifcation for fire control radar system ofself--propelledantiaircraftgun1994-09-30发布
1994-12-01实施
中华人民共和国电子工业部批准中华人民共和国电子行业军用标准自行高炮火控雷达系统
通用规范

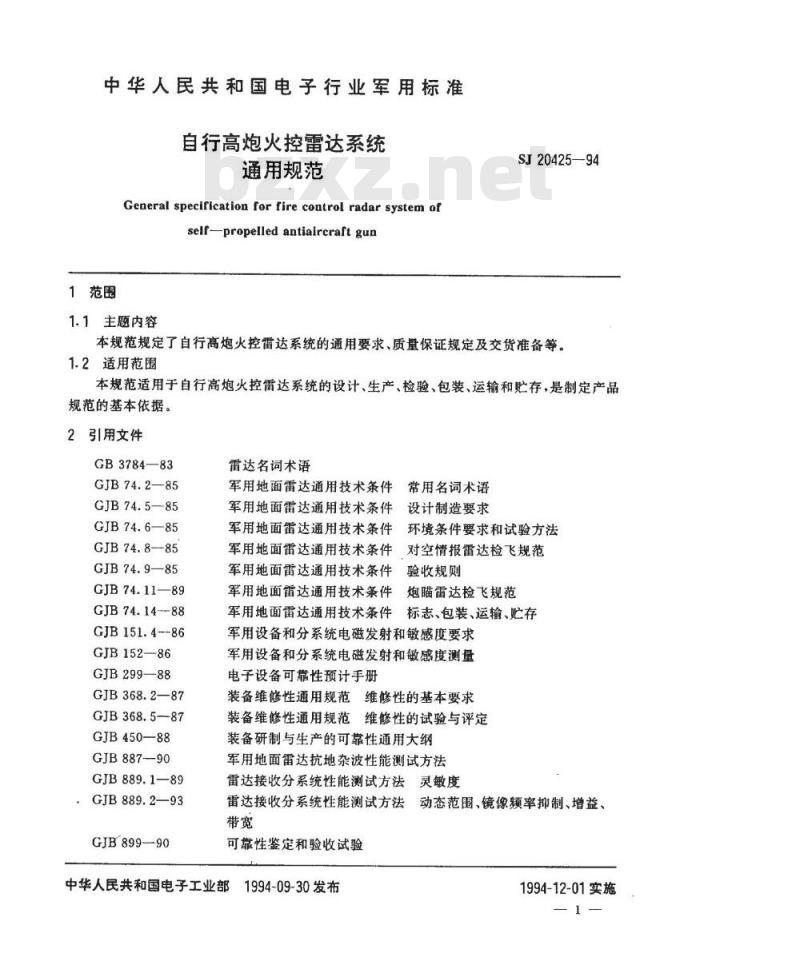

General specification for fire control radar system ofself-propelled antiaircraft gun1范围
1.1主题内容
SJ20425—94
本规范规定了自行高炮火控雷达系统的通用要求、质量保证规定及交货准备等。1.2适用范围
本规范适用于自行高炮火控雷达系统的设计、生产、检验、包装、运输和贮存，是制定产品规范的基本依据。
2引用文件
GB3784—83
GJB 74.2—85
GJB74.5—85
GJB74.6—85
GJB 74.8—85
GJB 74.9—85
GJB74.11—89
GJB 74.14-88
GJB151.4--86
GJB152—86
GJB299—88
GJB 368.2—87
GJB368.5—87
GJB450—88
GJB887--90
GJB889.1—89
GJB889.2—93
GJB899—90
雷达名词术语
军用地面雷达通用技术条件常用名词术语军用地面雷达通用技术条件
设计制造要求
军用地面雷达通用技术条件环境条件要求和试验方法军用地面雷达通用技术条件对空情报雷达检飞规范军用地面雷达通用技术条件验收规则军用地面雷达通用技术条件炮瞄雷达检飞规范军用地面雷达通用技术条件标志、包装、运输、贮存军用设备和分系统电磁发射和敏感度要求军用设备和分系统电磁发射和敏感度测量电子设备可靠性预计手册
装备维修性通用规范维修性的基本要求装备维修性通用规范维修性的试验与评定装备研制与生产的可靠性通用大纲军用地面雷达抗地杂波性能测试方法雷达接收分系统性能测试方法灵敏度雷达接收分系统性能测试方法动态范围、镜像频率抑制、增益、带宽
可靠性鉴定和验收试验
中华人民共和国电子工业部1994-09-30发布1994-12-01实施
GJB1376-92
GJB1377—92
SJ2811.1—87
SJ2811.287
SJ3218--89
SJ3223—89
SJ3251-—89
SJ/Z1675—81

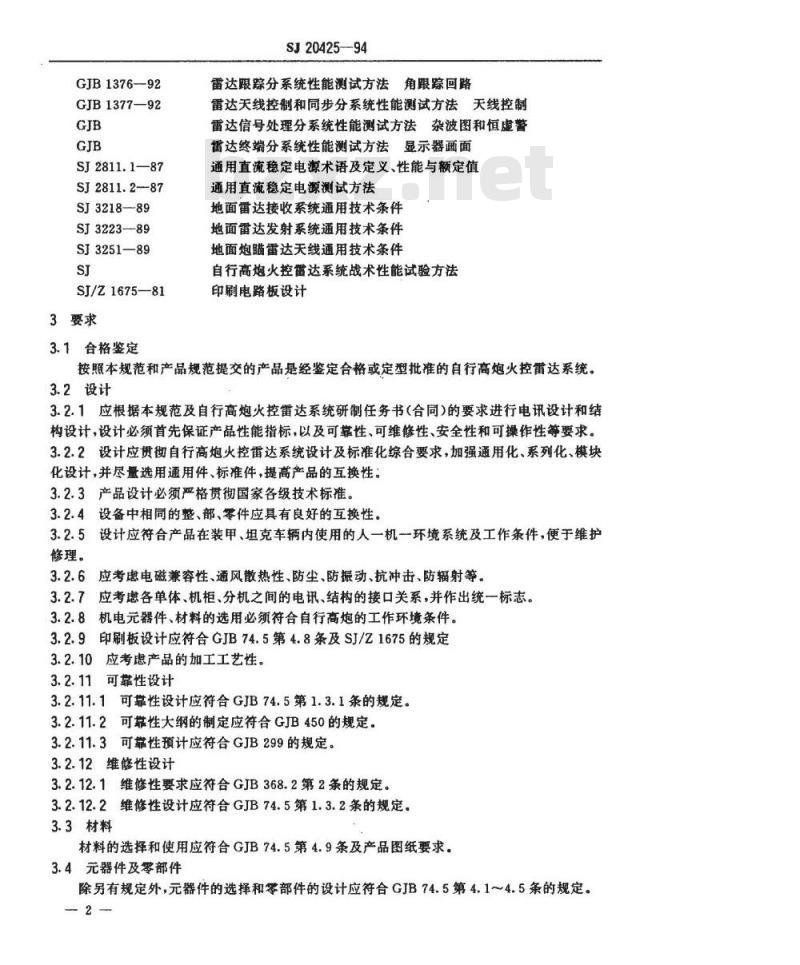

3要求
3.1合格鉴定
SJ20425—94bzxz.net
雷达跟踪分系统性能测试方法角跟踪回路雷达天线控制和同步分系统性能测试方法天线控制雷达信号处理分系统性能测试方法杂波图和恒虚警雷达终端分系统性能测试方法显示器画面通用置流稳定电源术语及定义、能与额定值通用直流稳定电源测试方法
地面雷达接收系统通用技术条件地面雷达发射系统通用技术条件地面炮瞄雷达天线通用技术条件自行高炮火控雷达系统战术性能试验方法印刷电路板设计
按照本规范和产品规范提交的产品是经鉴定合格或定型批准的自行高炮火控雷达系统。3.2设计
3.2.1应根据本规范及自行高炮火控雷达系统研制任务书（合同）的要求进行电讯设计和结构设计，设计必须首先保证产品性能指标，以及可靠性、可维修性、安全性和可操作性等要求。3.2.2设计应贯彻自行高炮火控雷达系统设计及标准化综合要求，加强通用化、系列化、模块化设计，并尽量选用通用件、标准件，提高产品的互换性。3.2.3产品设计必须严格贯彻国家各级技术标准。3.2.4设备中相同的整、部、零件应具有良好的互换性。3.2.5设计应符合产品在装甲、坦克车辆内使用的人一机一环境系统及工作条件，便于维护修理。
3.2.6应考虑电磁兼容性、通风散热性、防尘、防振动、抗冲击、防辐射等。3.2.7应考虑各单体、机柜、分机之间的电讯、结构的接口关系，并作出统一标志。3.2.8机电元器件，材料的选用必须符合自行高炮的工作环境条件。3.2.9印刷板设计应符合GJB74.5第4.8条及SJ/Z1675的规定3.2.10应考虑产品的加工工艺性。3.2.11可靠性设计
3.2.11.1可靠性设计应符合GJB74.5第1.3.1条的规定。3.2.11.2可靠性大纲的制定应符合GJB450的规定。3.2.11.3可靠性预计应符合GJB299的规定。3.2.12维修性设计
3.2.12.1维修性要求应符合GJB368.2第2条的规定。3.2.12.2维修性设计应符合GJB74.5第1.3.2条的规定。3.3材料
材料的选择和使用应符合GJB74.5第4.9条及产品图纸要求。3.4元器件及零部件
除另有规定外，元器件的选择和零部件的设计应符合GJB74.5第4.1～4.5条的规定。-2—

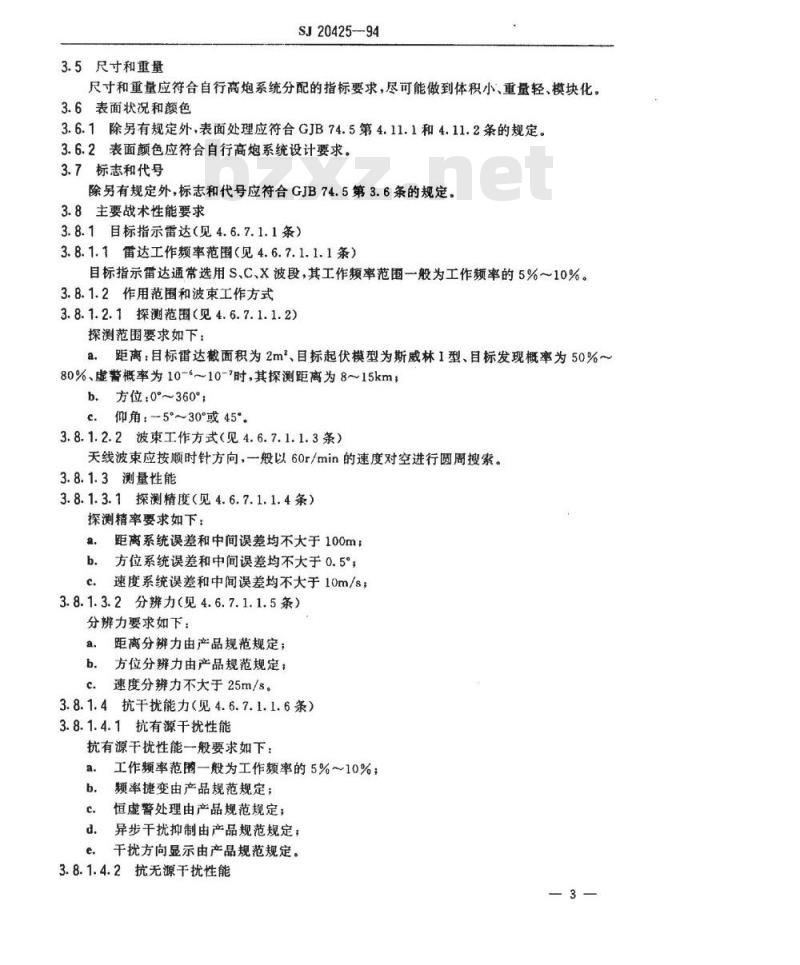

3.5尺寸和重量
SJ20425-94
尺寸和重量应符合自行高炮系统分配的指标要求，尽可能做到体积小、重量轻、模块化。3.6表面状况和颜色
3.6.1除另有规定外，表面处理应符合GJB74.5第4.11.1和4.11.2条的规定。3.6.2表面颜色应符合自行高炮系统设计要求。3.7标志和代号
除另有规定外，标志和代号应符合GJB74.5第3.6条的规定。3.8主要战术性能要求
3.8.1目标指示雷达（见4.6.7.1.1条）3.8.1.1雷达工作频率范围（见4.6.7.1.1.1条）目标指示雷达通常选用S、C、X波段，其工作率范围一般为工作频率的5%～10%。3.8.1.2作用范围和波束工作方式3.8.1.2.1探测范围（见4.6.7.1.1.2）探测范围要求如下：
a。距离：目标雷达截面积为2m、目标起伏模型为斯威林1型、目标发现概率为50%~80%、虚警概率为10-6~10-7时，其探测距离为8~15km；b方位：0°~360%；
c仰角：5°~30°或45°
3.8.1.2.2波束工作方式（见4.6.7.1.1.3条）天线波束应按顺时针方向，一般以60r/min的速度对空进行圆周搜索。3.8.1.3测量性能
3.8.1.3.1探测精度（见4.6.7.1.1.4条）探测精率要求如下：
距离系统误差和中间误差均不大于100m；a.
b.方位系统误差和中间误差均不大于0.5°速度系统误差和中间误差均不大于10m/s；c
3.8.1.3.2分辨力（见4.6.7.1.1.5条）分辨力要求如下：
距离分辨力由产品规范规定；
b.方位分辨力由产品规范规定；速度分辨力不大于25m/s。
3.8.1.4抗干扰能力（见4.6.7.1.1.6条）3.8.1.4.1抗有源干扰性能
抗有源干扰性能一般要求如下：a.
工作频率范图一般为工作频率的5%～10%；频率捷变由产品规范规定；
恒虚警处理由产品规范规定；
异步干扰抑制由产品规范规定；干扰方向显示由产品规范规定。3.8.1.4.2抗无源干扰性能
SJ20425--94

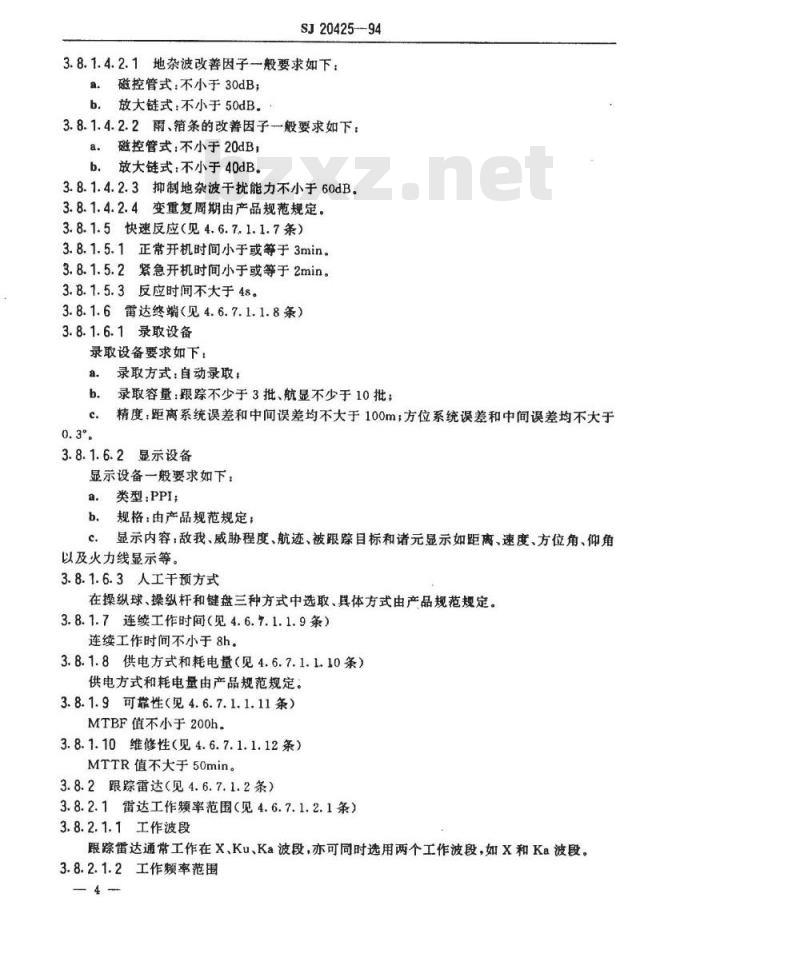

3.8.1.4.2.1地杂波改善因子般要求如下：a.磁控管式：不小于30dB；
b放大链式：不小于50odB。：
3.8.1.4.2.2雨、箔条的改善因子一般要求如下：a.磁控管式：不小于20dB，
b，放大链式：不小于40dB。
3.8.1.4.2.3抑制地杂波干扰能力不小于60dB。3.8.1.4.2.4变重复周期由产品规范规定。3.8.1.5快速反应（见4.6.7.1.1.7条）3.8.1.5.1正常开机时间小于或等于3min。3.8.1.5.2紧急开机时间小于或等于2min。3.8.1.5.3反应时间不大于4s。
3.8.1.6雷达终端（见4.6.7.1.1.8条）3.8.1.6.1录取设备
录取设备要求如下：
录取方式：自动录取；
录取容量：跟踪不少于3批、航显不少于10批；c.
精度：距离系统误差和中间误差均不大于100m；方位系统误差和中间误差均不大于3.8.1.6.2显示设备
显示设备一般要求如下：
类型：PPI；
规格：由产品规范规定；
c．显示内容：敌我、威胁程度、航迹、被跟踪目标和诸元显示如距离、速度、方位角、仰角以及火力线显示等。
3.8.1.6.3人工干预方式
在操纵球、操纵杆和键盘三种方式中选取、具体方式由产品规范规定。3.8.1.7连续工作时间（见4.6.7.1.1.9条）连续工作时间不小于8h。
3.8.1.8供电方式和耗电量（见4.6.7.1.1.10条）供电方式和耗电量由产品规范规定：3.8.1.9可靠性（见4.6.7.1.1.11条）MTBF值不小于200h。
3.8.1.10维修性（见4.6.7.1.1.12条）MTTR值不大于50min。
3.8.2跟踪雷达（见4.6.7.1.2条）3.8.2.1雷达工作频率范围（见4.6.7.1.2.1条）3.8.2.1.1工作波段
跟踪雷达通常工作在X、Ku、Ka波段，亦可同时选用两个工作波段，如X和Ka波段。3.8.2.1.2工作频率范围
限踪雷达工作频率范围要求如下：SJ20425—94
a.X波段工作频率范围通常为工作频率的5%~10%；b.Ku波段工作题率范围一般不小于600MHz；Ka波段工作频率范围一般不小于450MHzc.
3.8.2.2作用范围和波束工作方式3.8.2.2.1探测范围（见4.6.7.1.2.2条）探测范围要求如下：
a。探测距离：当目标的留达截面积为2m、对目标的发现概率为90%、虚警概率为10-7时，其探测距离为1215km；
b.方位探测范围：装在炮塔上时为0°～360雷达自身方位探测范围应不超过士100°c.仰角探测范围：一10°~89°
3.8.2.2.2跟踪距离见4.6.7.1.2.3条）跟踪距离要求如下：
a.最大跟踪距离不小于10km；
b.保精度跟踪距离不小于8km；
3.8.2.2.3最小作用距离（见4.6.7.1.2.4条）最小作用距离不大于0.33～0.5km。3.8.2.3测量性能
3.8.2.3.1跟踪精度（见4.6.7.1.2.5条）跟踪精度要求如下：
距离跟踪精度系统误差和中间误差均不大于15m；a.
b.方位角跟踪精度系统误差和中间误差均不大于1密位；c仰角跟踪精度系统误差和中间误差均不大于1密位。3.8.2.3.2最大截获和跟踪速度（见4.6.7.1.2.6条）最大截获和跟踪速度要求如下：a.
距离最大截获速度不小于200km/s；距离最大跟踪速度不小于900m/s；方位角最大截获速度不小于2000密位/s方位角最大跟踪速度不小于1400密位/s：仰角最大截获速度不小于1100密位/s；仰角最大跟踪速度不小于1000密位/s，f.
3.8.2.3.3，最小跟踪速度（见4.6.7.1.2.7条）最小跟踪速度要求如下：
方位角最小跟踪速度不大于0.5密位/sa.
仰角最小跟踪速度不大于0.5密位/s；b.
3.8.2.3.4最大截获和跟踪加速度（见4.6.7.1.2.8条）最大截获和跟踪加速度要求如下：方位角最大截获加速度不小于3000密位/sa.
方位角最大跟踪加速度不小于1400密位/s2，c：仰角最大截获加速度不小于6000密位/s；5
SJ20425--94
d.仰角最大跟踪加速度不小于900密位/s，3.8.2.3.5分辨力（见4.6.7.1.2.9条）分辨力要求如下：
a.距离分辨力由产品规范规定；b，方位、仰角分辨力由产品规范规定。3.8.2.4抗干扰能力（见4.6.7.1.2.10条）3.8.2.4.1抗有源干扰性能
抗有源干扰性能一般要求如下，a.
工作带宽由产品规范规定，
频率捷变由产品规范规定；
单脉冲由产品规范规定；
脉冲压缩由产品规范规定
低副压缩由产品规范规定；
自动跟踪杂波由产品规范规定。3.8.2.4.2抗无源干扰性能
抗无源干扰性能一般要求如下：改善因子不小于30dB；
变重复周期由产品规范规定。
3.8.2.5快速反应（见4.6.7.1.2.11条）3.8.2.5.1正常开机时间不大于3min。3.8.2.5.2紧急开机时间不大于2min。3.8.2.6雷达终端（见4.6.7.1.2.12条）3.8.2.6.1显示设备
显示设备一般要求如下：
类型由产品规范规定；
规格由产品规范规定；
c.显示内容由产品规范规定；
3.8.2.6.2人工干预方式
在操纵杆、控制键二中方式中选取，具体方式由产品规范规定。3.8.2.7连续工作时间（见4.6.7.1.2.13条）连续工作时间不小于8h。
3.8.2.8供电方式和耗电量（见4.6.7.1.2.14条）供电方式和耗电量由产品规范规定。3.8.2.9可靠性（见4.6.7.1.2.15条）MTBF值不小于150h
3.8.2.10维修性（见4.6.7.1.2.16条）MTTF值不大于50min
3.8.3询间机（见4.6.7.1.3条）3.8.3.1询问范围（见4.6.7.1.3.1条）询问机应覆盖3.8.1.2.1条规定的探测范围。6
SJ20425—94
3.8.3.2工作频率范围（见4.6.7.1.3.2条）工作频率范围由产品规范规定。3.8.3.3工作容量（见4.6.7.1.3.3条）应正确处理规定应答信号的数量由产品规范规定。3.8.3.4抗干扰能力（见4.6.7.1.3.4条）能抗有源干扰、审扰、混扰。
3.8.3.5分辨办（见4.6.7.1.3.5条）分辨力要求如下，
a.距离分辨力不大于2km，
b.方位分辨力同3.8.1.3.2b。
3.8.3.6连续工作时间（见4.6.7.1.3.6条）连续工作时间不小于8h。
3.8.3.7可靠性（见4.6.7.1.3.7条）MTBF值不小于1000h。
3.8.3.8维修性（见4.6.7.1.3.8条）MTTR值不大于30min。
3.8.4电视跟踪器（见4.6.7.1.4条）3.8.4.1最大跟踪距离（见4.6.7.1.4.1条）在单一背景能见度为20km时，对目标的雷达截面积为2m的飞机目标其最大跟踪距离不小于10km。
3.8.4.2方位、仰角跟踪精度（见4.6.7.1.4.2条）方位、仰角跟踪精度要求如下：a.系统误差不大于1密位；
b.中间误差不大于1密位。
3.8.4.3视场角（见4.6.7.1.4.3条）视场角要求如下：
水平视场角不小于1.5°；
b垂直视场角不小于1°。
3.8.4.4监视器（见4.6.7.1.4.4条）监视器要求如下：
尺寸由产品规范规定；
b.战术显示的战术参数应以数字和符号指示。3.8.4.5连续工作时间（见4.6.7.1.4.5条）连续工作时间不小于8h
3.8.4.6可靠性（见4.6.7.1.4.6条）MTBF值不小于2560K。
3.8.4.7维修性（见4.6.7.1.4.7条）MTTR值不大于30min。
3.8.5红外热像跟踪仪（见4.6.7.1.5条）3.8.5.1最大跟踪距离（见4.6.7.1.5.1条）SJ20425-94
在单一背景能见度为20km时，对目标的雷达截面积为2m2的飞机目标其最大跟踪距离不小于10km。
3.8.5.2方位、仰角跟踪精度（见4.6.7.1.5.2条）方位、仰角跟踪精度要求如下
a.系统误差不大于1密位；
b.中间误差不大于1密位。
3.8.5.3视场角（见4.6.7.1.5.3条）视场角要求如下：
a.水平视场角不小于1.5°
b.垂直视场角不小于1°。
3.8.5.4监规器（见4.6.7.1.5.4条）共用电视监视器。
3.8.5.5连约L作时间（见4.6.7.1.5.5条）连续工作时间不小于6h。
3.8.5.6可靠性（见4.6.7.1.5.6条）MTBF值不小于2500h。
3.8.5.7维修生（见4.6.7.1.5.7条）MTTR值不大于30min。
3.8.6激光测距机（见4.6.7.1.6条）3.8.6.1最大测量距离（见4.6.7.1.6.1条）在单一背景能见度为20km时，对目标的雷达截面积为2m2的飞机目标其最大测量距离不小于8km。
3.8.6.2测距误差（见4.6.7.1.6.2条）测距误差要求如下：
a.系统误差不大于5m；
b.中间误差不大于5m。
3.8.6.3波束宽度（见4.6.7.1.6.3条）波束宽度为3±0.5密位。
3.8.6.4重复频率（见4.6.7.1.6.4条）重复频率10Hz
3.8.6.5寿命（见4.6.7.1.6.5条）寿命50万次。
3.8.6.6可靠性（见4.6.7.1.6.6条）MTBF值不小于1250h。
3.8.6.7维修性（见4.6.7.1.6.7条）MTTR值不大于30min。
3.8.7火控计算机（见4.6.7.1.7条）3.8.7.1类型（见4.6.7.1.7.1条)按军用计算机标准系列选用。
3.8.7.2目标运动假定（见4.6.7.1.7.2条）-8-
目标运动假定要求如下：
a.等速直线飞行；
b.俯冲飞行。
SJ20425-94
3.8.7.3目标速度（见4.6.7.1.7.3条）目标速度为50~500m/s。
3.8.7.4目标距离（见4.6.7.1.7.4条）目标距离为300~12000m。
3.8.7.5目标加速度（见4.6.7.1.7.5条）日标加速度为40m/s
3.8.7.6平滑时间（见4.6.7.1.7.6条）平滑时间为28
3.8.7.7静态解题检查精度（见4.6.7.1.7.7条）静态解题检查精度为0～3密位。3.8.7.8动态模拟考核精度（见4.6.7.1.7.8条）3.8.7.8.1提前方位角
提前方位角要求如下：
a.0~5密位占80%，
b.0~10密位占85%。
3.8.7.8.2射角
射角要求如下：
0~5密位占85%；
0~10密位占90%。
3.8.7.9动态飞行考核检查精度（见4.6.7.1.7.9条）动态飞行考核检查精度要求如下：a.系统误差不大于2密位；
b．标准误差不大于4密位。
3.8.7.10起始工作时间（见4.6.7.1.7.10条）起始工作时间为25。
3.8.7.11方位角、仰角、距离速度（见4.6.7.1.7.11条）火控计算机应向跟踪雷达自动提供被跟踪目标的方位角、仰角、距离速度信号，其精度误差不大于3%。
3.8.7.12连续工作时间（见4.6.7.1.7.12条）连续工作时间不小于8h
3.8.7.13可靠性（见4.6.7.1.7.13条）MTBF值不小于2000h。
3.8.7.14维修性（见4.6.7.1.7.14条）MTTR值不大于20min。
3.9主要技术要求
3.9.1天线馈线分系统（见4.6.7.2.1条）3.9.1.1搜索天线水平方向图（见4.6.7.2.1.1条）9
天线垂直方向图一般要求如下：2.波瓣宽度由产品规范规定；
b.副瓣电平不大于一25dB。
SJ20425—94
3.9.1.2搜索天线垂直方向图（见4.6.7.2.1.2条）天线垂直方向图一般要求如下：a。余割平方赋形波束宽度不小于45°b.扇形波束宽度不小于30°
3.9.1.3跟踪天线平面方向图（方位、仰角面）（见4.6.7.2.1.3条）跟踪天线平面方向图一般要求如下：波瓣宽度由产品规范规定，
b.副瓣电平：和副瓣电平、差副电平由产品规范规定；c.差副瓣零值深度由产品规范规定。3.9.1.4天线增益（见4.6.7.2.1.4条）天线增益由产品规范规定。
3.9.1.5天线极化方式（见4.6.7.2.1.5条）天线极化方式由产品规范规定。3.9.1.6馈线电压驻波比（见4.6.7.2.1.6条）馈线电压驻波比由产品规范规定。3.9.1.7馈线功率容量（见4.6.7.2.1.7条）馈线功率容量由产品规范规定。3.9.1.8馈线分系统损耗（见4.6.7.2.1.8条）馈线分系统损耗一般要求如下：发射支路损耗不大于2dB
b.接收支路损耗不大于3dB
3.9.1.9询问机天线（见4.6.7.2.1.9条）询间机天线一般要求如下：
天线波瓣宽度应覆盖搜索天线波束；a.
b.天线增益由产品规范规定；
c.馈线电压驻波比由产品规范规定。3.9.2发射分系统（见4.6.7.2.2条）3.9.2.1工作带内的输出功率（见4.6.7.2.2.1条）工作频带内的输出功率由产品规范规定。3.9.2.2发射脉冲包络（见4.6.7.2.2.2条）发射脉冲包络由产品规范规定。3.9.2.3脉冲重复频率（见4.6.7.2.2.3条）脉冲重复频率由产品规范规定。3.9.2.4射频脉冲频谱（见4.6.7.2.2.4条）射频脉冲频谱由产品规范规定。3.9.2.5稳定度（见4.6.7.2.2.5条）频率稳定度、幅度稳定度、相位稳定度等由产品规范规定。10
SJ20425-—94
3.9.2.6安全保护（见4.6.7.2.2.6条）发射机高压电流和高压电压过载时，应自动切断高压，打开发射机机柜门时，发射内贮存的高压应对地自动地放电，放电时间不大于1s。3.9.3接收分系统（见4.6.7.2.3条）3.9.3.1噪声系数（见4.6.7.2.3.1条）接收机噪声系数由产品规范规定.3.9.3.2增益（见4.6.7.2.3.2条）接收机增益由产品规范规定。
3.9.3.3增益控制（见4.6.7.2.3.3条）增益控制由产品规范规定。
3.9.3.4中频频率、带宽（见4.6.7.2.3.4条）中频频率、带宽由产品规范规定。3.9.3.5镜象干扰抑制能力（见4.6.7.2.3.5条）镜象于扰抑制能力不小于20dB
3.9.3.6动态范围（见4.6.7.2.3.6条）动态范围由产品规范规定。
3.9.3.7动目标接收机（见4.6.7.2.3.7条）动目标接收机要求由产品规范规定。3.9.3.8对数中放（见4.6.7.2.38条）对数中放要求由产品规范规定。3.9.3.9单脉冲接收机（见4.6.7.2.3.9条）单脉冲接收机要求由产品规范规定。3.9.4信号处理分系统（见4.6.7.2.4条）3.9.4.1改善因子（见4.6.7.2.4.1条）改善因子由产品规范规定。
3.9.4.2动目标显示距离（见4.6.7.2.4.2条）动目标显示距离不小于显示量程。3.9.4.3信操比损失（见4.6.7.2.4.3条）信操比损失由产品规范规定。
3.9.4.4恒虚警（见4.6.7.2.4.4条）恒虚警要求由产品规范规定
3.9.4.5视频积累信噪比得益（见4.6.7.2.4.5条）视频积累信噪比得益由产品规范规定。3.9.5终端分系统（见4.6.7.2.5条）3.9.5.1清晰度（见4.6.7.2.5.1条）显示画面清晰聚焦良好。
3.9.5.2失真度（见4.6.7.2.5.2条）显示画面失真度不大于2%。
3.9.5.3量程和标志（见4.6.7.2.5.3条）量程和标志要求如下：
