【电子行业标准(SJ)】 Gould 1421型数字存贮示波器检定规程

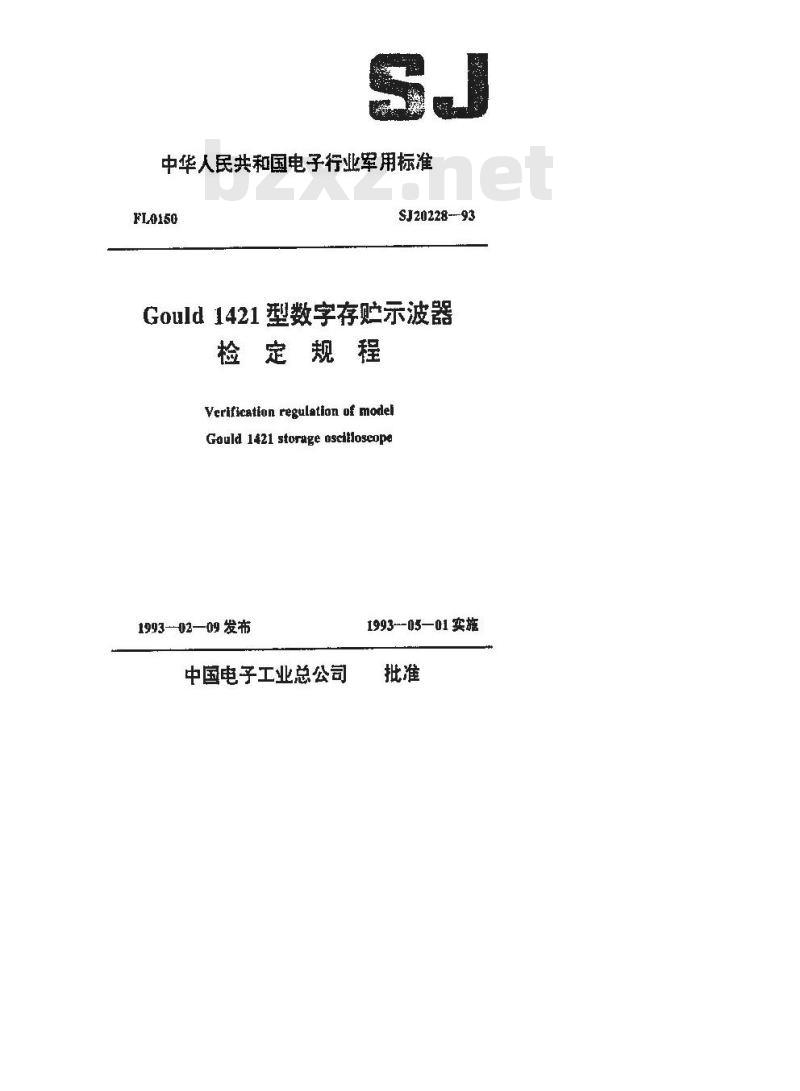

中华人民共和国电子行业军用标准FL0150
SJ20228--93
Gould1421型数字存贮示波器
检定规程
Verification regulation of modelGould 1421storage0scltloscope1993-02—09发布
中国电子工业总公司
1993-05—01实施

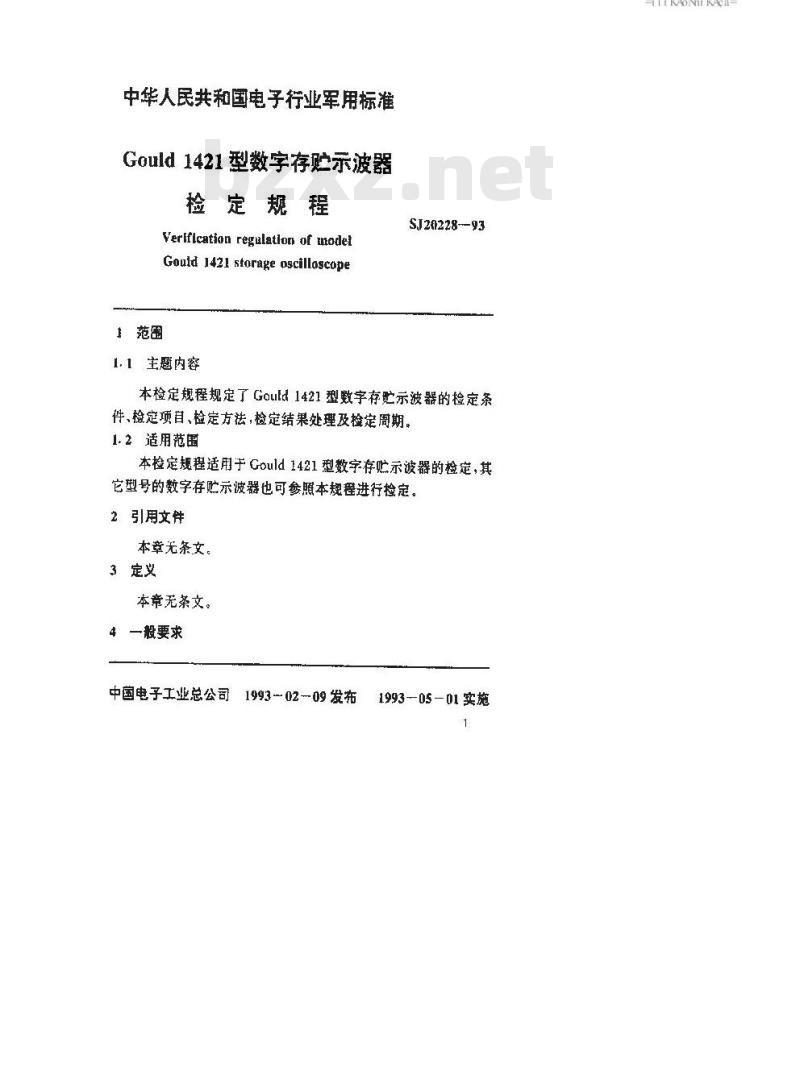

中华人民共和国电子行业军用标准Gould1421型数字存贮示波器
检定规程
Verfication regalatlon of modetGould 1421 storage oscilloscope1范围
1.1 主愿内容
SJ20228-93
本检定规程规定了Gould1421型数字存示波器的检定条件、检定项目、检定方法，检定结果处理及检定周期。1.2适用范围
本检定规程适用于Gould1421型数字存贮示波器的检定，其它型号的数字存贮示波器也可参照本规程进行检定。2引用文件
本章无条文。
3定义
本章无条文。
4一般要求
中国电子工业总公司19930209发布61993-05-01实施
TTTKAONKAca-

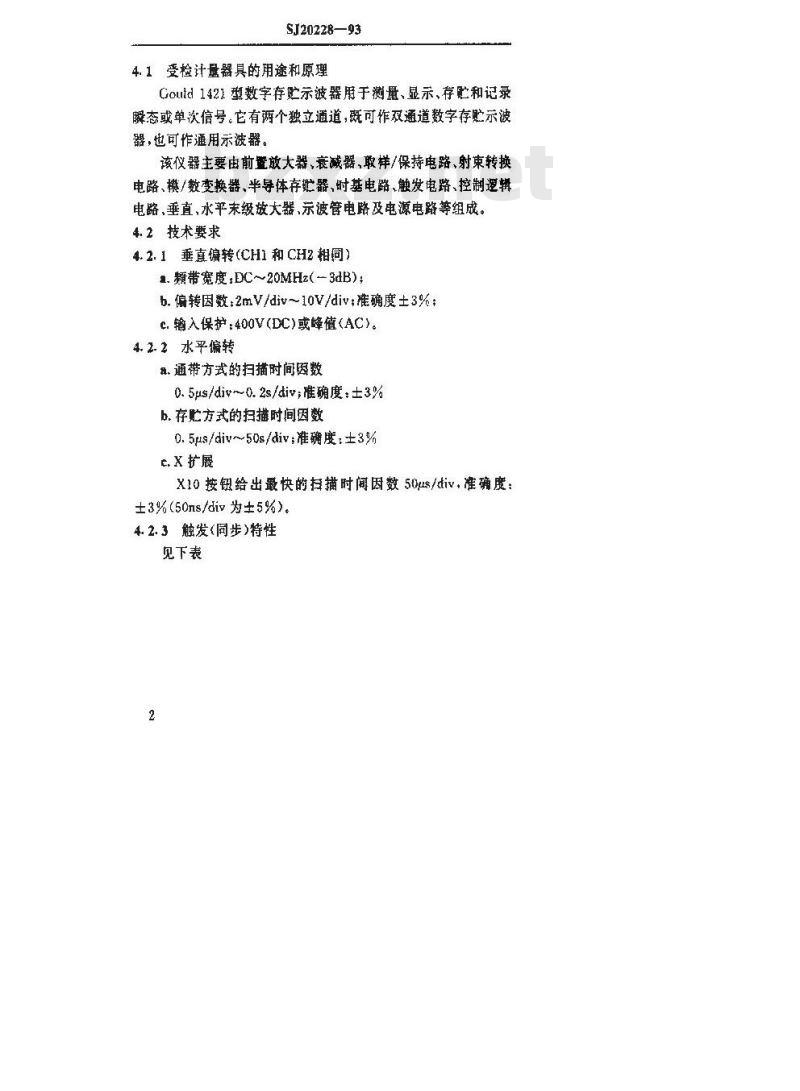

SJ20228—93
4.1受检计器具的用途和原理
Gouid1421型数字存贮示波器用于测量、显示、存贮和记录瞬态或单次信号。它有两个独立通道，既可作双通道数字存贮示波器，也可作通用示波器。
该仪器主要由前暨放大器，衰减器，取样/保持电路、射束转换电路、模/数变换器、半导体存器，时基电路、触发电路、控制逻辑电路、垂直、水平末级放大器、示波管电路及电源电路等组成。4.2技术要求
4. 2. 1垂直偏转(CH1和 CH2相间)1.频带宽度,DC～20MHz(3dB);
b.偏转因数，2mV/div~10V/div；准确度土3%：c.输入保护：400V(DC)或峰值(AC)。4.2.2水平偏转
，通带方式的扫描时间图数
0.5ps/div~0.2s/div;准确度：±3%b.存贮方式的扫描时间因数
0.5ps/div~50s/div;准确度：±3%e.X扩展
X10按钮给出最快的扫描时间因数50ps/div，准确度：±3%(50ns/div为±5%)。
4.2.3触发(同步)特性
见下表
羁合方式

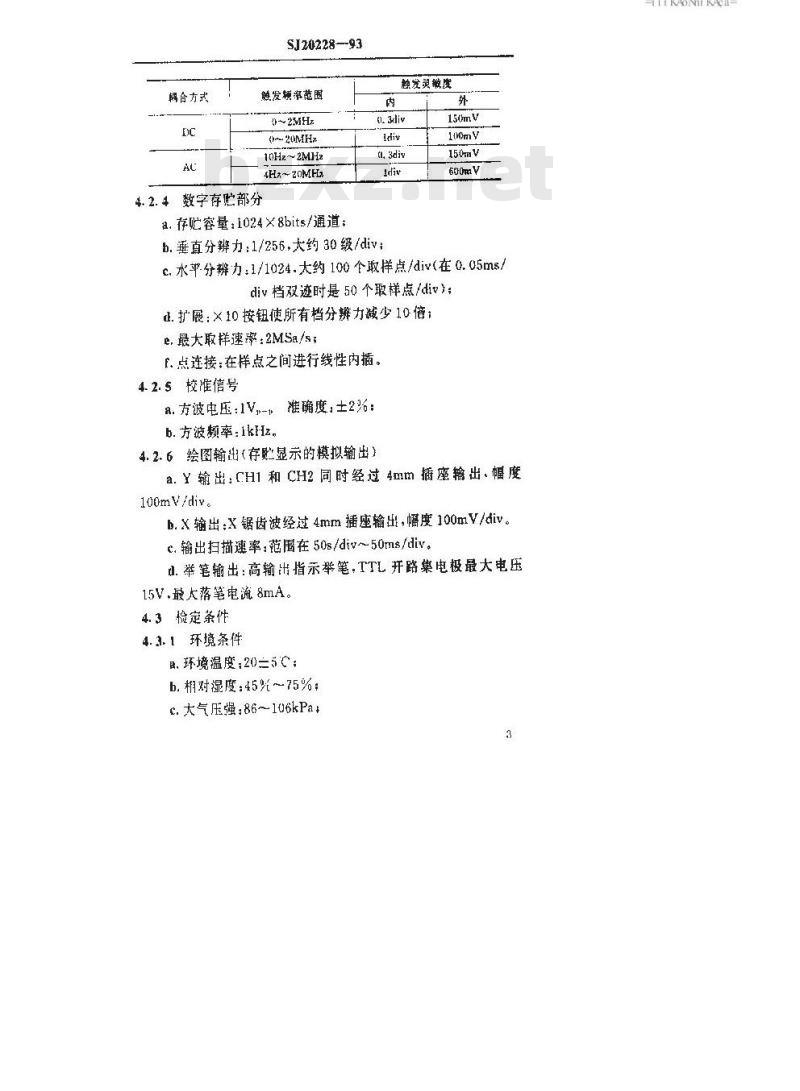

SJ20228-93
触发频率范围
～2MHz
～20MHz
10Hz～2MHz
4H20MFa
4.2.4数字存贮部分
a，存贮容量：1024×8bits/通道：触发灵触度
ti, sdiy
600may
b.垂真分辨力：1/256，大约30级/divc.水率分辨力：1/1024.大约100个取样点/div（在0.05ms/div档双迹时是50个取样点/di）；正.扩展：×10按钮使所有档分辨力减少10倍：e.最大取样速率：2MSa/s；
F.点连接：在样点之间进行线性内插。4.2.5校准信号
n.方波电压：1V,-1准确度，±2%；b.方波颊率：1kHz，
4.2.6绘图输出（存些显示的模拟输出）a.Y输出：CH1和CH2同时经过4mm插座输出.幅度100mV/div
b.X输出：X锯齿波经过4mm插座输出，幅度100mV/civ。c，输出扫描速率：范在50s/div～50ms/div。d.举笔输出：高输出指示举笔，TTL开路集电极最大电压15V.最大落笔电流8mA。
4.3检定条件
4.3.1环境条件
e环境温度，205℃；
b.相对湿度：45%~75%；
c.大气压强：861u6kPa+
TTKAONKAa-

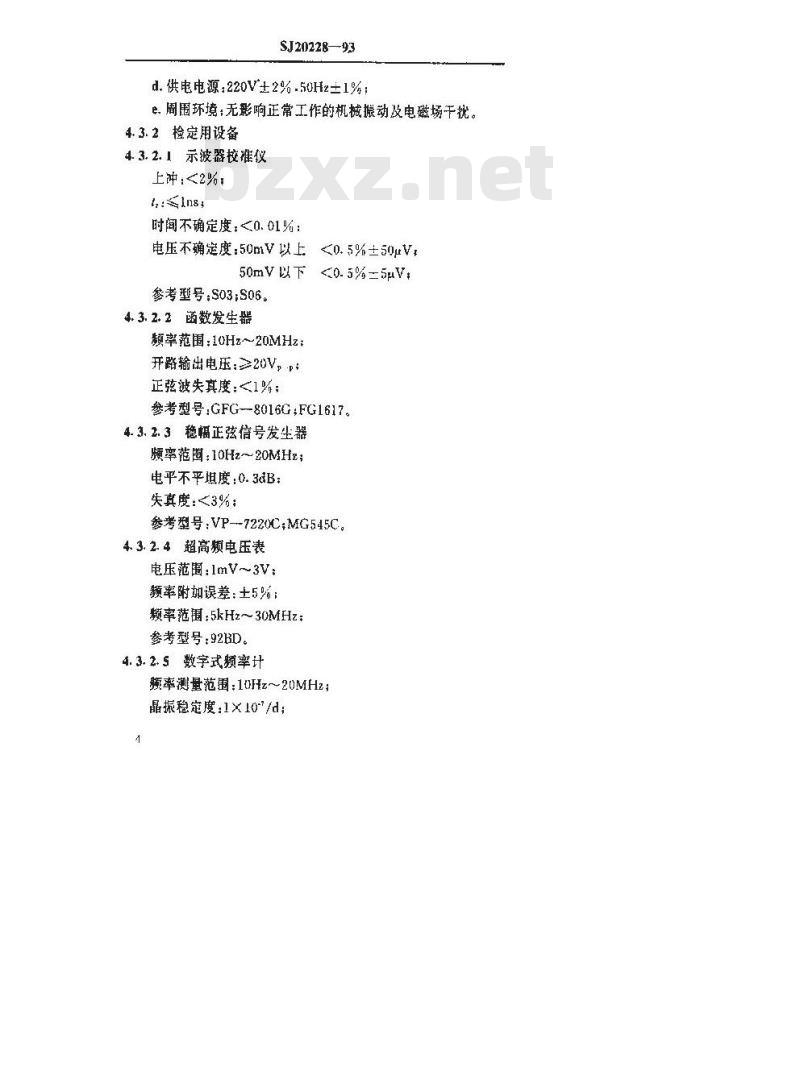

SJ20228—93
d.供电电源：220V土2%.50H2±1%：e.周围环境：无影响正常工作的机械握动及电磁场干扰。4.3.2检定用设备
4.3.2.1示波器校准仪
上冲：2%：
t:ins,
时间不确定度;<0. 01%：
电压不确度：50mV以上<0.5%±50gV50mV以下≤0.5%=5uV
参考型号：S03;S06
4. 3.2.2菌数发生器
频率范围：10Hz~20MHz；
开路输出电压：≥20V，p
正弦波失真度：<1%；
参考型号：GFG--8016G，FG1617。4.3.2.3稳幅正弦信号发生器
频率范围：10Hz～20MHz；
电平不平坦度：0.3cB：
失真度：<3%；
参考型号：VP-7220C；MG545C。4.3.2.4超高频电压表
电压范围：lmV～3V
频率附加误差：土5%；
频率范围：5kHz～30MHz：
参考型号：92BD。
4.3.2.5数字式频率计
频率测量范围：10Hz~20MHz；
晶振稳定度：1×10\/d;
参考型号：SC—7201。
S120228—93
4.3.2.6高灵敏度示波器
频率范围：DC~1MHz；
最小偏转因数：100uV/div;
共模抑制比：>10000：1：
参考型号SR12。
4.3.2.7超低频示波器
X-Y显示：
参考型号：TD4551。
4.3.2.8电视图像信号发生器
参考型号：XT—14。
5详细要求
5.1检定项目与检定方法
5.1.1外观及工作正常性检查
5.1.1.1受检数宇存贮示波器（以下简称受检仪器）应附有产品技术说明书，非首次检定时，应附有前次检定证书。5.1.1.2受检仅器应无影响其正常工作及正确读数的机械损伤，并关旋钮应工作可靠。
5.1.1.3通用示波器工作方式功能检查a.将CH1和CH2的Y轴偏转因数开关VOLTS/DIV置于0.5位置，旋钮Var置校准位置，垂直方式MODE开关置双踪Dua!.X位移和Y位移旋钮均旋置中间位置，扫描时间因数选择开关TIME/div置0.2ms位置，触发源选择CH1或CH2，触发耦合选择DC或AC.其它按健均释放：接上电源.将电源/亮度控钮顺时针旋离断开位置.电源指示灯应毫。预热一定时间，用两根测试线将校准信号加到CH1和CH2输入端，适当调节亮度、聚焦、位移及触发电平旋钮.在屏幕5
TTKAONKAca-
S2022893
有效工作面内应清晰，稳定地显示出两格波形.旋动可变旋钮Var显示波形高度会随着变化，调节亮度时波形不应变化，b.MODE开关选择CH1，屏上只显示CHI信号：选择CH2屏上只显示CH2信号；选择相加Add，屏上显示4格波形（CH1和CH2的代数和），若按倒相键Invert，屏上显示一根水平扫摊线（CHI和CH2的代数差）；MODE开关选择X一Y.屏上显示其连线与水平轴成45°的两个亮点。c.将触发方式按键Auto/Normal置Narmal位置·触发斜率选择”+\或“一”，适当调节触发电平旋钮·触发指示灯亮，屏上都应显示稳定波形，旋动扫描时间因数可变旋钮VarSweep.波形在水平方向会压缩或展开，按下扩展按键Mag在×10位置，波形在水平方向扩展10借。
将CH2信号改接到外触发输入孔，触发源选择外Ext.调节触发电平旋钮，屏上应靠示CH1的稳定波形。将XT一14型彩色/黑白电视图象信号发生器的适当幅度的视频信号加到受检仪器的CH1输入端，触发耦合方式选择TV根据视频信号同步脉冲的极性选择\十“或“一\触发斜率，扫描时间因数开关在0.2s~0.1ms档选择TVV.在0.05ms~0.5us选择TVH，适当调节触发电平旋钮，应着到相应的视频信号稳定波形。
d.将结果记入附录A(补充件)表A1中。5.E.1.4数字存贮工作方式功能检查a.单次和预触发工作检查
按5.1.1.3a条设置和连接仪器，将扫描时间因数选择开关置0.05ms，将Norm/Store按键罩Store工作方式，Auto/Normol按键置Normal方式，预触发选择25%，按准备Arm按键，Armed/Stored指示灯闪亮，调节触发电乎旋钮，使触发指示灯亮，Armed/Stared灯不再闪烁而一直亮，屏上显示图la波形：将预触发选择：6
SJ20228—93
75%.按同洋方法操作.屏上应显示图1b波形。s. sdiv
b.连续动方式，m5/键倍乘1000功能、锁存功能检查。将函数发生器适当幅度的1H2方波馈至受检仪器的CH1输入端.按下释放Release键.Armed/SLored灯熄灭，将扫描时间因数开关置0.5ms档，ms/Sec键按入置Sec位置，屏上波形从右往左滚动，调节触发电平旋钮.使触发灯间隔1s闪·次，屏上波形仍照样液动。按HOLDalI键.屏上波形被锁存不再滚动。C.连续刷新方式和HOLLD)CH2锁存功能检查将.上述函数发生器信号同时加到CH2输入端。Roll/Refresh键置Refresh方式.调节触发电平旋钮使触发灯闪亮，屏上波形不断地重复从左到右刷新。按IIOIDCH2键，只有CH2波形被锁存：按HOLDall键，则两个波形均被锁存不动。d.等时取样工作检查
将一个10MHz正弦信号加入CH1.扫描时间因数开关置0.5us档.按Arm键，Armed/Stored灯闪亮.调节触发电平旋钮，使触发灯亮.则Armert/Stored灯不再闪烁而一直亮，屏上应显示与输入信号周期相应的由许多相连的亮点组成的正弦波形e.将结果记人表A1 中。
5.1.2校难信号的检定
5.1.2.1校准信号频率的检查
按图2连接计量器具读出频率计的示值，，则校准信号频率误7
TTTKAONTKAca-
SJ20228--93
差 按(1)式计算将结果记入表 A2。f-f.
×100%
式中：一校准信号频率标称值.Hz.受检仪器
获难信
号编山
5.1.2.2校准信号幅度的检定
数宇率计
按图3连接计量器具。将受检仪器的校准信号与示波器校准仪“电压校准器\的信号置同一档级.并分别馈至高灵敏度示波器的同一通道的差分输入端Y，Y，高灵敏度示波器耦合方式置“AC”，扫描时间因数开关置适当位，改变示波器校准仪输出电压的幅度，使屏上显示如图48、4b的波形.逐步减小高灵敏度示波器偏转因数（一般要求每度偏转的电压值应比被检信号的电压标称值小50～100倍），并微调示波器校谁仪的幅度偏差旋钮，使a、b两线重合，此时示波器校准仪指示的偏差值即为校准信号的修正值，将结果记人表A2中。
爱格化器
号输出
示波器校推设
电玉出
SJ20228-93
高灵敏障
示被器
校准会司证：老三信号厂苏，
1电医信号原事（校准信号医部）拉准值号
广范用信中
5.1.3触发特性的检定
5.1.3.1触发频率范围及触发灵敏度a.内触发
KAONKAca-
SJ2022893
按图5连接计量器具。在触发斜率为“十”或““的情况下.在带宽范围的高、中、低端选择不同的频率点进行。受检仪器置通用示波器,T作方式:触发方式置 Normal 位置,触发源置 CHI.调节信号源输出电压及受检仪器的触发电平旋钮，记下各频率点信号在屏上图象能稳定显示的最小高度（div），其值为受检仪器对应备频率点的内触发灵敏度。将结果记入表A3中。稳幅信号发生器
b.外触发
匹配电逛
变检仪器
CHi CH2a
按图6连接仅器。受检仪器触发源置\Ext\.按5.1.3.1a条方法，测出能显示稳定波形时的最小电压（峰峰值），即为外触发灵敏度。将结渠记入表A3中。
稳幅正范信号设生器
受检仪据
匹配电阻
5. 1. 4通用示波器工作方式 X轴系统的检定5.1.4.1扫描时间因数的检定
超高频
电压裁
a.按图7a连接仪器。将受检仪器Y轴耦合置\AC”触发源置\CH1”，可变扫描旋钮置\校准\位置.调节示波器校准仪的时标信号间期与受检仪器标称扫描时间因数相一致，并微调触发电乎旋钮、调节示波器校准仪\T\偏差旋钮，使时标信号第二个波峰与第十个波峰分别与10%和90%的水平刻度线相重合.如图7h所示，10
S.J20228—93
此时校准仪偏差即为扫描时间因数误差的修正值。示波器校准仪
输出。
受检仪器
人人人人人人人人人人人
b.按5.1.4.1a条对扫描时间因数开关所有档级进行检定。将结果记入表A4中。
S.1.4.2扩展扫描时间因数的检定将受检仪器的扫描时间因数置0.5us档，扫描扩展置×10，按5.1.4.1条进行检定。将结果记入表A4中。5.1.5通用示波器工作方式Y轴系统的检迹5.1.5.1偏转因数的检定此内容来自标准下载网
a.按图8连接仪器，将要检仪露的可变旋钮Var置校 Cal位置，偏转因数置2mV档·示波器校准仪电压箱出置10mV档调节示波器校准仪的\V\偏差旋钮，使屏上显示的图象高度与5格的刻度重合，则校准仪“V\偏差的指示值即为此档Y轴偏转因数误差的修正值。
