【电子行业标准(SJ)】 BJ2951A(JS—5A)型晶体三极管HFE测试仪检定规程

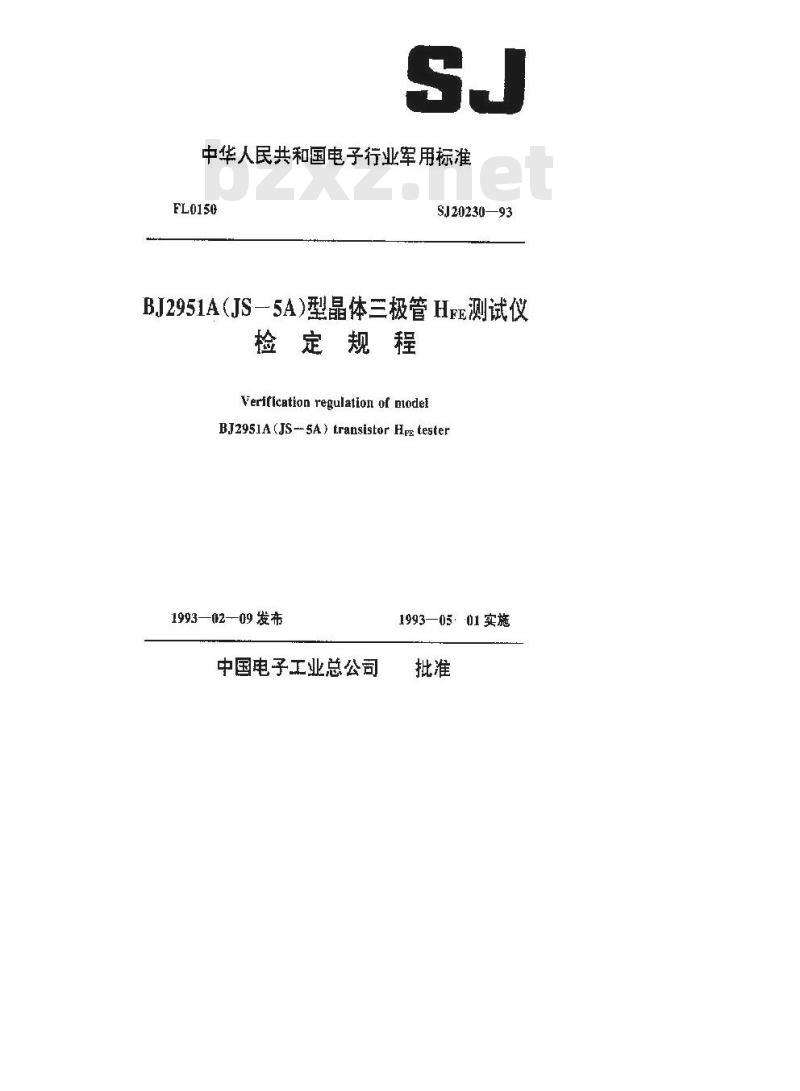

中华人民共和国电子行业军用标准FL0150
SJ20230—93
BJ2951A（JS一5A）型晶体三极管HFE测试仪检定规程
Verification regulation of niodelBJ2951A(JS-- SA) transistor Hpe tester1993—0209发布
中国电子工业总公司
1993—0501实施

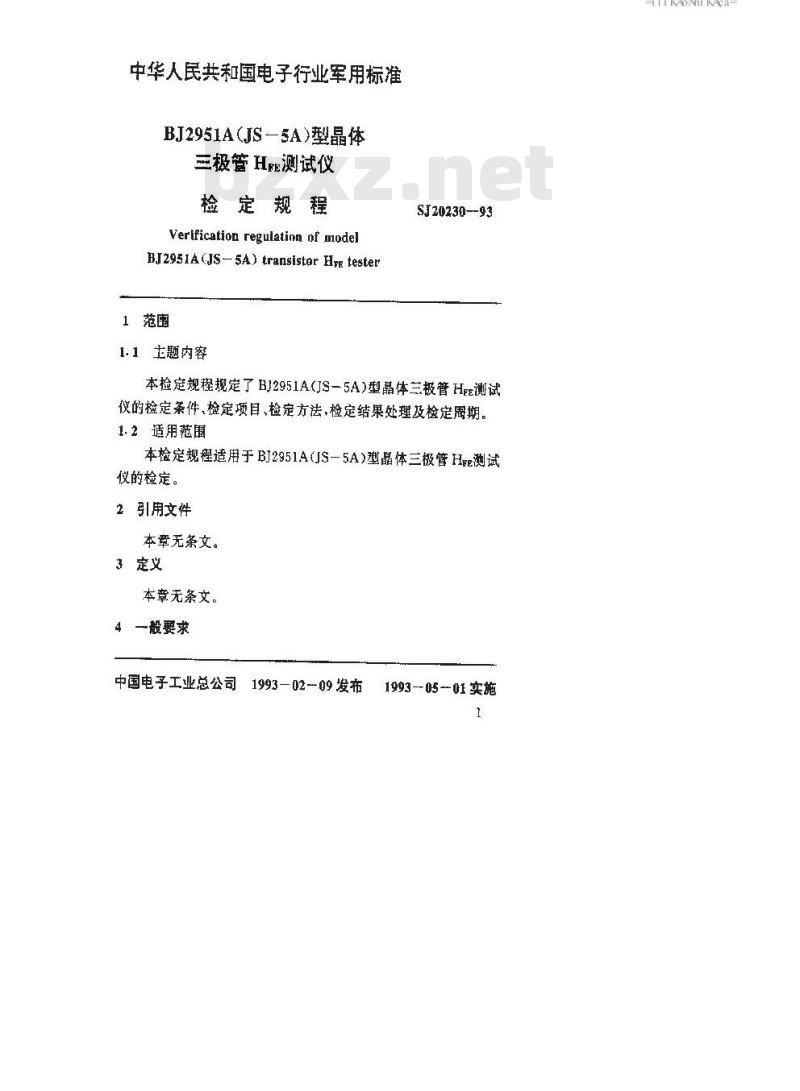

中华人民共和国电子行业军用标准BJ2951A(JS—5A)型晶体
三极管HrE测试仪
检定规程
Verification regulation of modelBJ2951A(JS-5A)transistorHretester1范围
1.1 主题内容
SJ20230--93
本检定规程规定了BJ2951A（JS-5A）型晶体三极管Hee测试仪的检定案件、检定项目、检定方法，检定结巢处理及检定期。1.2适用范围
本检定规程适用于BJ2951A（JS-5A）型晶体三极管Hpe测试仪的检定。
2引用文件
本章无条文。
本章无条文。
4一般要求
中国电子工业总公司1993-02-09发布1993—05-01实施
KAONKAca-
SJ28238-93

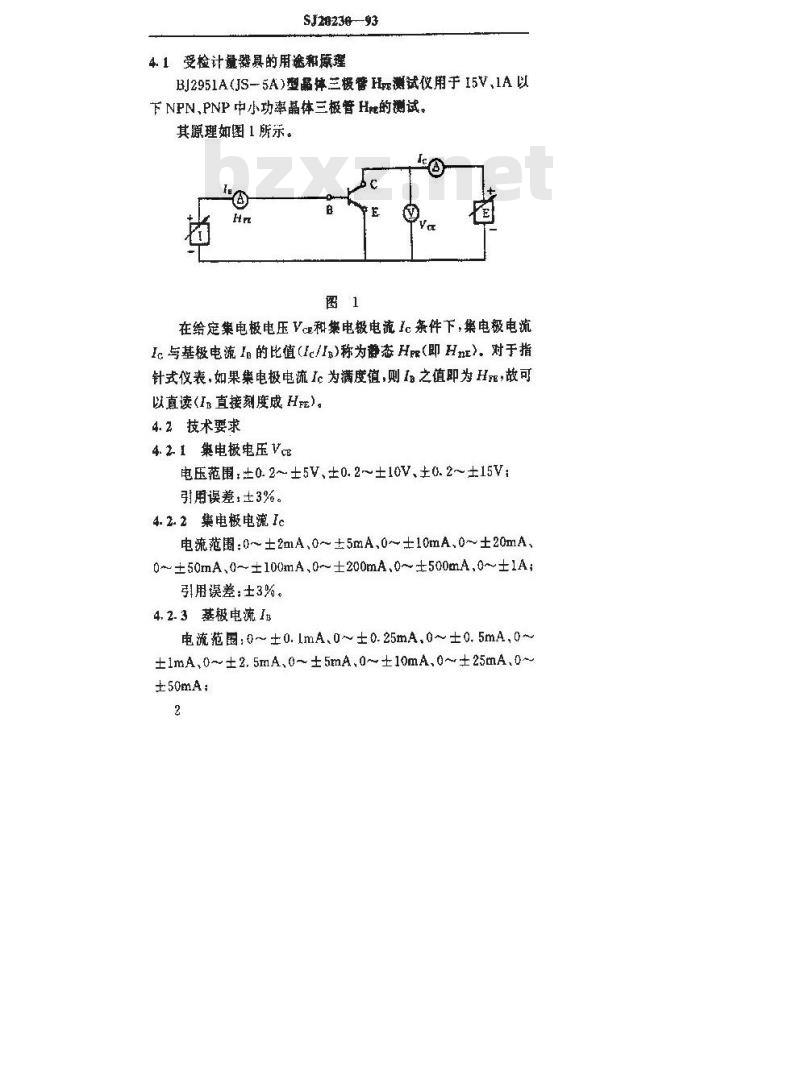

4.1受检计量露具的用途痴原理
BJ2951A(JS-5A)型晶体兰极蜜Hpe测试仪用于15V、1A以下NPN,PNP中小功率晶体三极管H的测试。其源理如图1所示。
在给定集电极电压Vce集电极电流ic条件下，集电极电流Ic与基极电流Ig的比值（fe/)称为静态Hr（即HnE），对于指针式仪表，如果集电极电流Ic为满度值，则I之值即为H，故可以直读（IB直接刻度成HFE）。
4.2技术要求
4.21集电极电压Vce
电压范围，±0.2～±5V、±0.2～±10V、±0.2～±15V；引用误差，士3%。
4.2.2集电极电流1c
电流范围：0~±2mA，0~±5mA，0~±10mA，0~±20mA0~~±50mA,0±100mA,0~±200mA,0～~±500mA,0~±1A;引用误差：±3%。
4.2.3基极电流In
电流范围：0~±0.lmA.0～±0.25mA,0～±0.5mA,0~±1mA,0~±2.5mA,0~±5mA,0~±10mA,0~±25mA.0~±50mA；
引用误差：二2%。
SJ20230—93

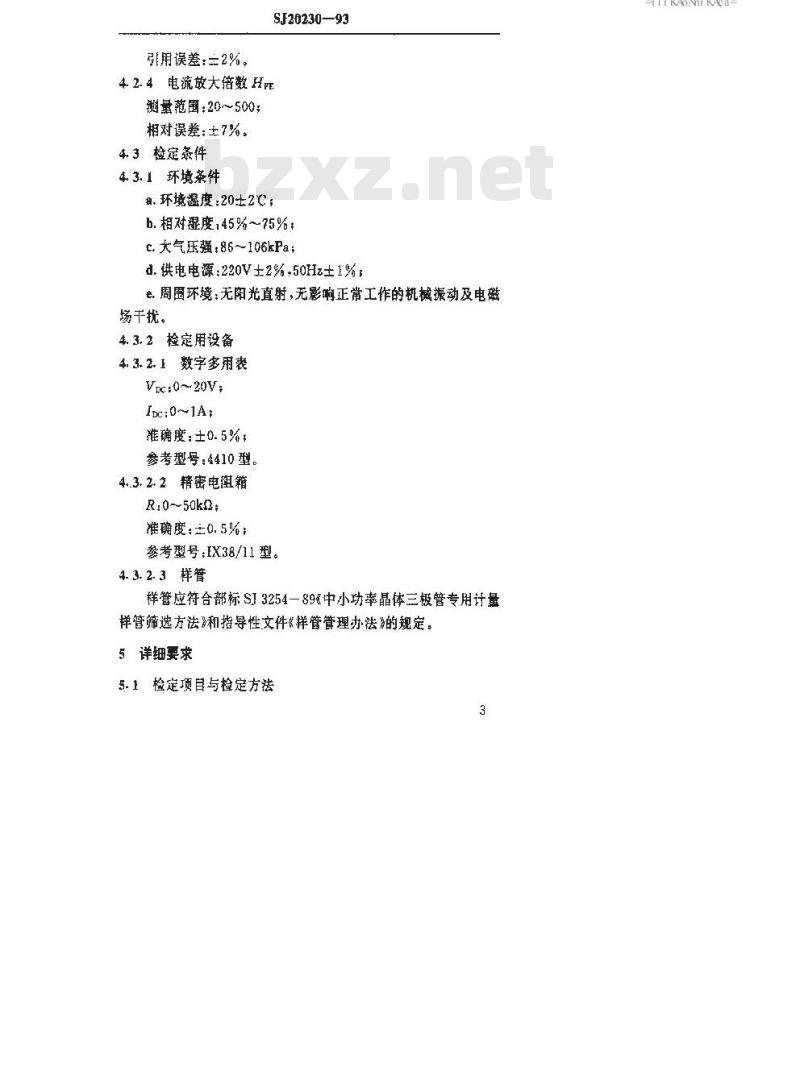

42.4电流放大倍数HrE
潮量范国：20~500；
相对误差±7%。
4.3检定条件bzxZ.net
4.3. 1环境条件
环境温度：20±2℃；
b.相对湿度145%～75%#
c.大气压强：86~106kPa
d.供电电源：220V±2%，50Hz±1%；e.周围环境：无阳光直射，无影响正常工作的机械振动及电磁场干扰。
4.3.2检定用设备
4.3.2.1数字多用表
Vpc:0~20V;
IDc:0~IA;
推确度：±0.5%，
参考型号：4410型。
4.3.2.2精密电箱
R:0~50k
准确度：主0.5%；
参考型号：IX38/11型。
4. 3. 2. 3样管
样管应符合部标SJ3254-89中小功率晶体三极管专用计量管筛选方法》和指导性文件《样管管理办法》的规定。5详细要求
5.1检定项目与检定方法
TTTKAONKAca-
SJ20230—93

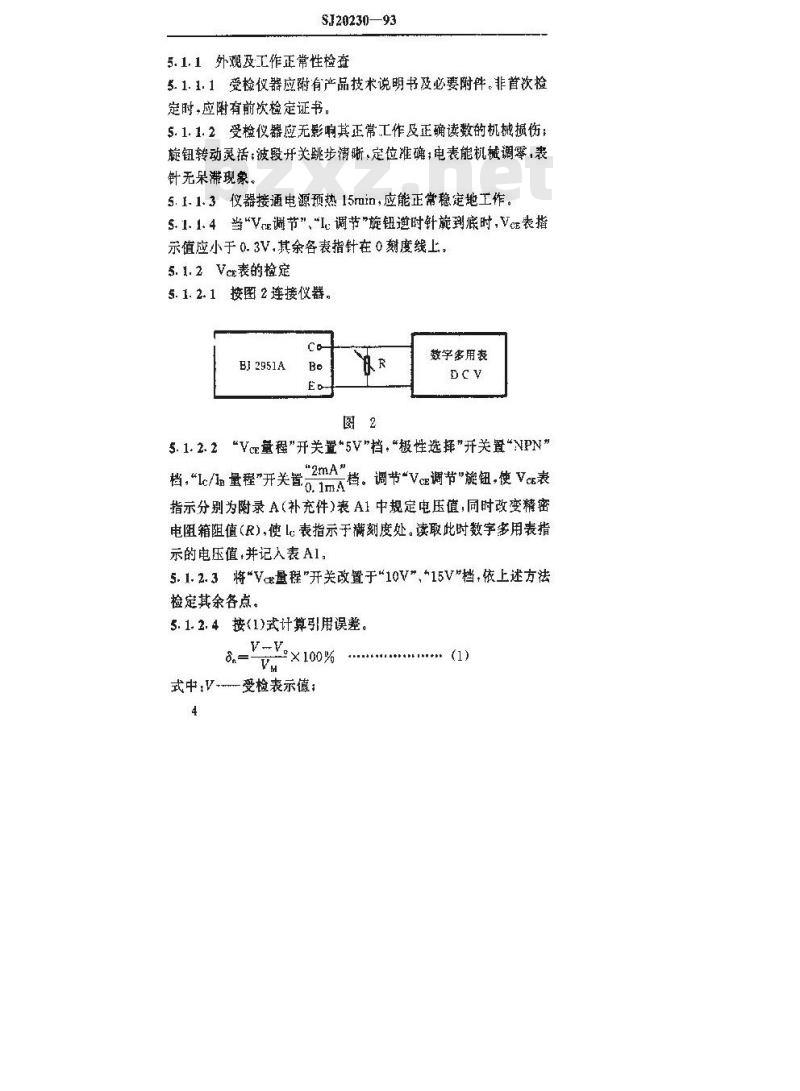

5.1.1外观及工作正常性检查
5.1.1.1受检仪器应附有产品技术说明书及必要附件。非首次检定时，应附有前次检定证书。
S.1.1.2受检仪器应无影响其正常工作及正确读数的机械损伤：旋钮转动灵活：波段开关跳步清晰，定位准确；电表能机械调零，表针无呆滞现象。
5.1.1.3仪器接通电源预热15min，应能正常稳定地工作。5.1.1.4当“Vre谢节”、\I调节\旋钮过时针旋到底时，Vce表指示值应小于0.3V.其余各表指针在0刻度线上，5. 1.2Ver表的检定
5. 1. 2.1按图2连接仪器。
BJ2951A
数字多用表
5.1.2.2“Vce量程”开关置\5V\档，“极性选择\开关置\NPN”档，\lc/n量程\开关置。.1mA档\2mA”
档。调节“Vce调节”旋钮，使Vca表指示分别为附录A（补充件）表A1中规定电压值，同时改变精密电阻箱阻值（R），使le表指示于满刻度处。读取此时数字多用表指示的电压值，并记入表A1
5.1.2.3将\Vce量程\开关改置于“10V”，\15V\档，依上述方法检定其余各点。
5.1.2. 4按(1)式计算引用误差，-Va×100%
式中,V-受检表示值;
V.—标准表示值；
SJ20230—93
Vm—受检量程满度值。
5. 1. 3Ic 表的检定
5.1.3.1按图3连接仪器。
BI2951A
数学多叫表
5.1.3.2将\Vc量程”开关置“5V\档、“极性选择”开关置\NPN”档，\L.量程”开关置\2mA\档；调节\Vc调节\旋钮，使Ic表指示分别为表A2中规定的电流值.读取此时数学多用表指示的电流值，并记入表A2。
5.1.3.3将\Ic量程\开关改置于其余各档依上述方法分别检定各点。
5.1.3.4按（2)式计算引用误差。I1
式中—受检表示值
I。标准表示值；
Im受检量程满度值。
5.1.4In（Hp）表的检定
5.1.4.1按图4连接仪器。
TKAONKAca-
SJ20230—93
BI2951A
数字多用表
5.1.4.2将\Vce量程”开关置\5V\档，“极性选择”开关置\NPN\档，\I量程\并开关置\0.1mA档”，调节\Ic调节\旋钮，使I表指示分别为表A3中规定的电流值；读取此时数字多用表指示的电流值，并记人表A3。
5.1.4.3将\I量程\开关改置于其余各档，依上述方法分别检定各点。
5.1.4.4按公式(2)计算表引用误差。5.1.5H测量误差的检定
5.1.5.1将\Vce堂程”“极性选择\、Ic/I量程”各升关置于所需位置，“I调节\旋纽逆时针旋到底，插上标准样管，调节“Ic调节\旋钮。使Ic表指示满刻度，从Is表直接读取He值，并记入表A4。
5. 1.5. 2按(3)式计算Hr测量相对误差。Hm-Hrm ×100% ~
本仪器Hr表示值；
式中HE
Hpeo—标准样管 He实际值。
5.2检定结果的处理和检定周期
5.2.1经检定合格的仪器，出具检定证书，检定不合格的仪器，出具检定结果通知书、并注明不合格项目。5.2.2检定厨期为一年，必要时可随时送检6
SJ20230—93
附录A
检定记录表格武
（补充件）
1VeE表检定
实际值
TYKAONT KAca-
200rnA
SJ20230-93
表A2c表检定
实际值
SJ20230--93
l(Hpe)表检定
(Hre）
实际值
TTKAONTKAca-
SJ30230-93
H量误差检定
附加说期：
指示值
实系值
本标准由中国电子工业总公司科技质量局提出。本标准由中国电子技术标准化研究所归口。本标准由机电部电子201计蟹站起草。本标准主要起草人：严珏
计划项目代号：075—1～47
