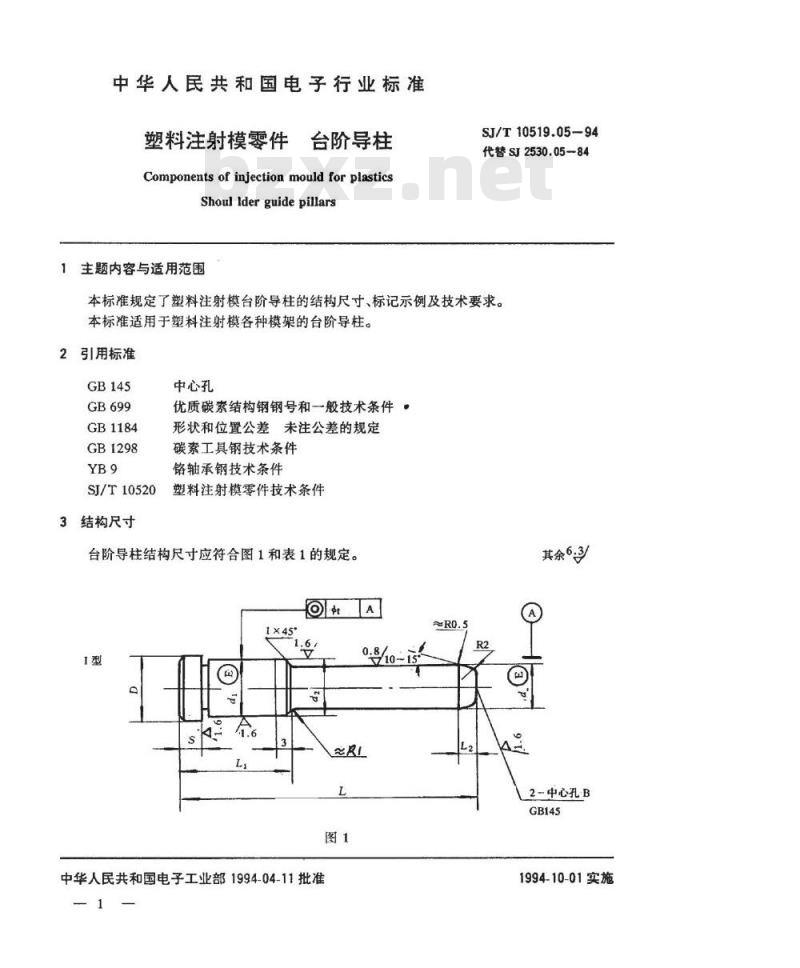

中华人民共和国电子行业标准
塑料注射模零件
台阶导柱
Components of injection mould for plasticsShoul lder guide pillars
主题内容与适用范围
SJ/T10519.05-94
代替SJ2530.05-84
本标准规定了塑料注射模台阶导柱的结构尺寸、标记示例及技术要求。本标准适用于塑料注射模各种模架的台阶导柱。2引用标准
GB1184
GB1298
SJ/T10520
3结构尺寸
中心孔
优质碳索结构钢钢号和一般技术条件形状和位置公差未注公差的规定碳素工具钢技术条件
轴承钢技术条件
塑料注射模零件技术条件bzxz.net

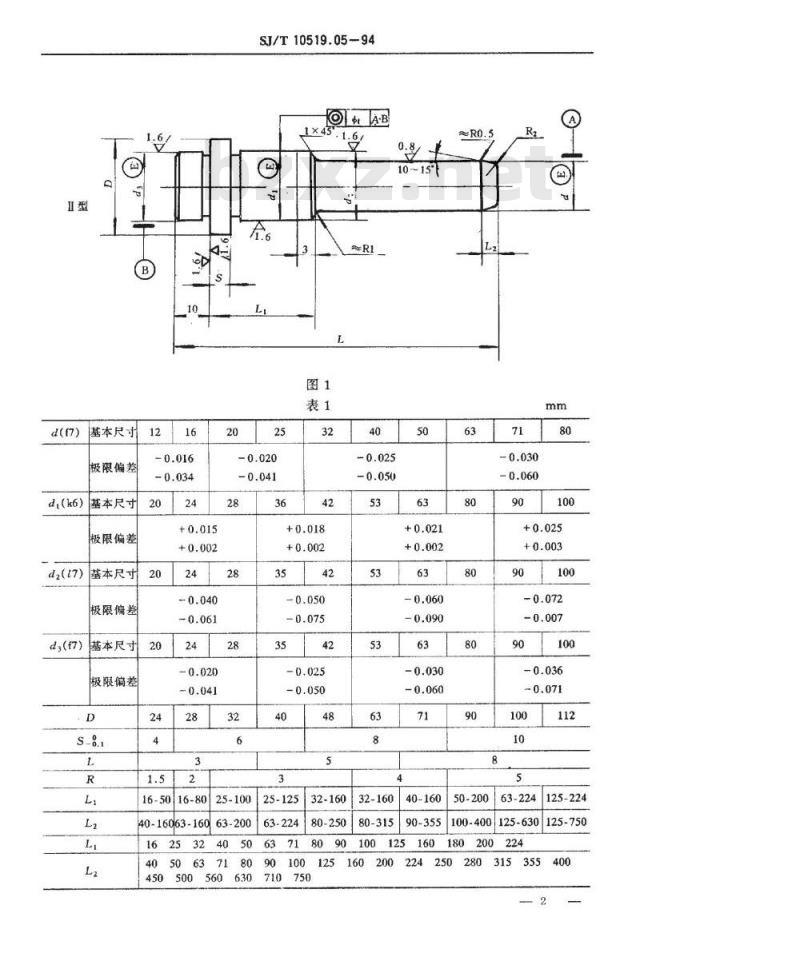

台阶导柱结构尺寸应符合图1和表1的规定。A
0%0-起
中华人民共和国电子工业部1994-04-11批准R0.5
其余63
2-中心孔B
1994-10-01实施
基本尺寸
极限偏差
d,(k6)
基本尺寸
极限偏差
基本尺寸
d2(17)
极限偏差
ds(f7)
基本尺寸
极限偏差
SJ/T10519.05-94
40-16063-160
25-100
63-200
25-125
63-224
32-160
80-250
10~157
32-160
80-315
40-160
90-355
50-200
63-224
100-400
125-630
125-224
125-750
标记示例
SJ/T10519.05-94
d=16mm，L2=100mm，L，=25mmI的台阶导柱：台阶导柱mm：IΦ16x×100×25
技术要求
SJ/T10519.05
5.1材料T10A钢，其技术要求应符合GB1298的规定。20号钢，其技术要求应符合GB699的规定。GCr15，其技术要求应符合YB9的规定。5.2
T10A:HRc52~56。
热处理
20号钢：渗碳0.8~1.2mm，HRc58~62。3图中标注的形位公差的t值按GB1184中表4的6级规定。5.3
其它按SJ/T10520规定。
附加说明：
本标准由电子工业部标准化研究所归口。本标准由电子工业部标准化所、768、716、772厂负责起草。本标准主要起草人孙桂英、胡德孝、吴平、陈锦文。3
