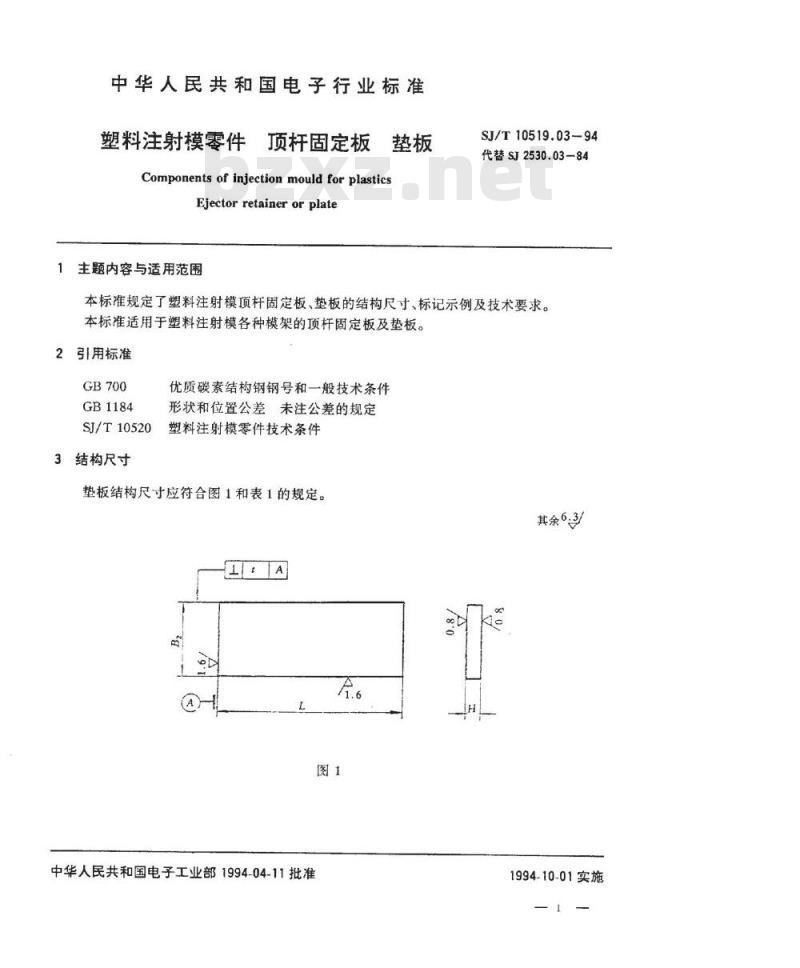

中华人民共和国电子行业标准
塑料注射模零件
顶杆固定板
Components of injection mould forplasticsEjectorretainerorplate
主题内容与适用范围
SJ/T10519.03-94
代替SI2530.03-84
本标准规定了塑料注射模项杆固定板、垫板的结构尺寸、标记示例及技术要求。本标准适用于塑料注射模各种模架的顶杆固定板及垫板。引用标准
GB1184
SJ/T10520
3结构尺寸
优质碳素结构钢钢号和一般技术条件形状和位置公差未注公差的规定塑料注射模零件技术条件

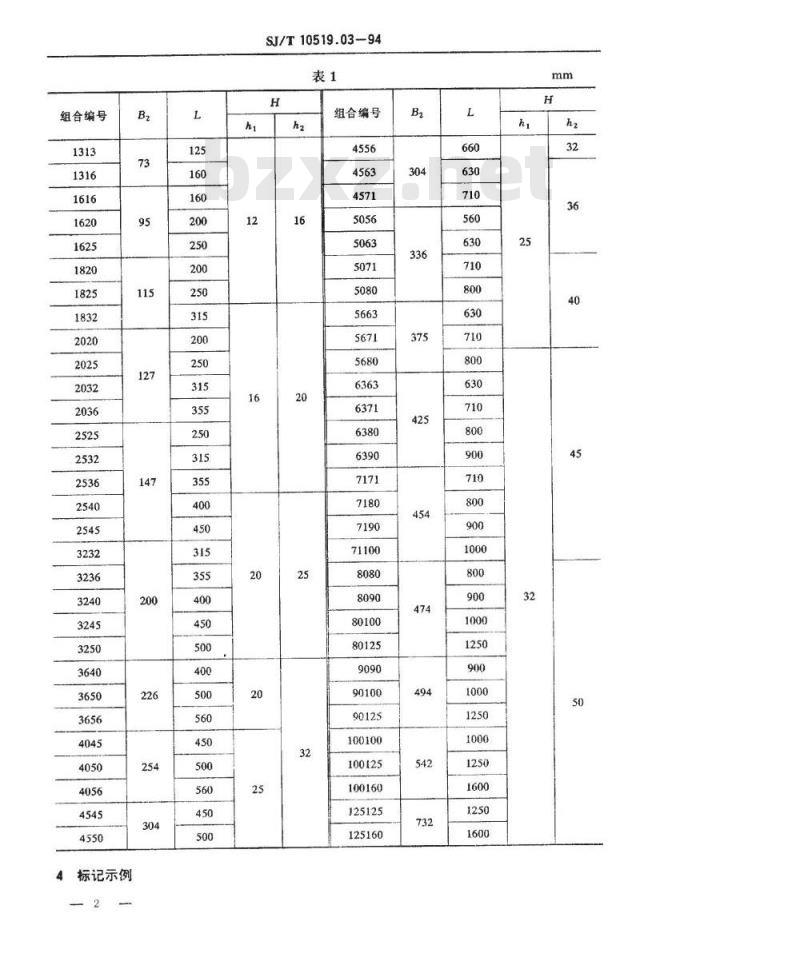

垫板结构尺寸应符合图1和表1的规定。其余6.3
中华人民共和国电子工业部1994-04-11批准1994-10-01实施
组合编号
4标记示例
SJ/T10519.03-94下载标准就来标准下载网
组合编号
100100
100125
100160
J25125
125160
SJ/T10519.03-94

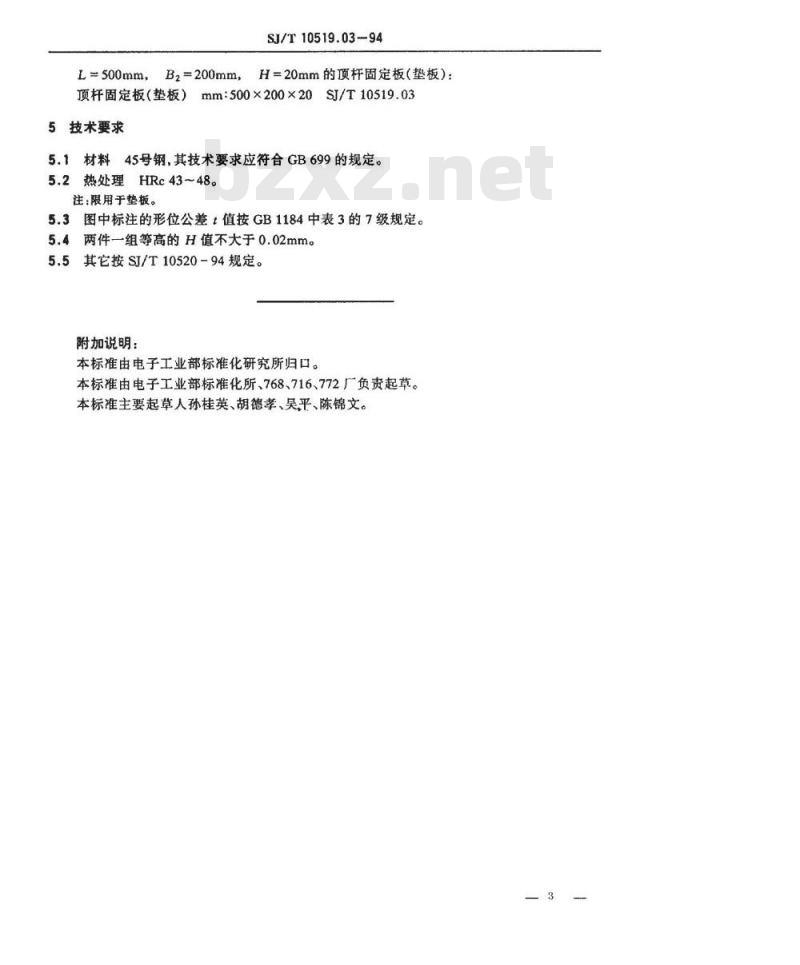

L=500mm，
Bz=200mm，
H=20mm的顶杆固定板（垫板）：顶杆固定板（垫板）
.mm：500×200×20SJ/T10519.035技术要求
5.1材料45号钢，其技术要求应符合GB699的规定。5.2热处理HRc43~48。
注：限用于垫板。
5.3图中标注的形位公差t值按GB1184中表3的7级规定。5.4两件一组等高的H值不大于0.02mm。其它按SJ/T10520-94规定。
附加说明：
本标准由电子工业部标准化研究所归口。本标准由电子工业部标准化所、768、716、772厂负责起草。本标准主要起草人孙桂英、胡德孝、吴平、陈锦文。3
