【电子行业标准(SJ)】 塑料注射模零件 圆锥定位件

中华人民共和国电子行业标准
塑料注射模零件圆锥定位件
Componentsof injectionmouldforplasticsLocating elements
1主题内容与适用范围
SJ/T10519.10-94wwW.bzxz.Net
代替SJ2530.10-84
本标准规定了塑料注射圆锥定位件的结构尺寸、标记示例及技术要求。本标准适用于塑料注射模各种模架的圆锥定位件2引用标准
GB1184
GB1298
形状和位置公差未注公差的规定碳素工具钢技术条件
SJ/T10520塑料注射模零件技术条件3结构尺寸

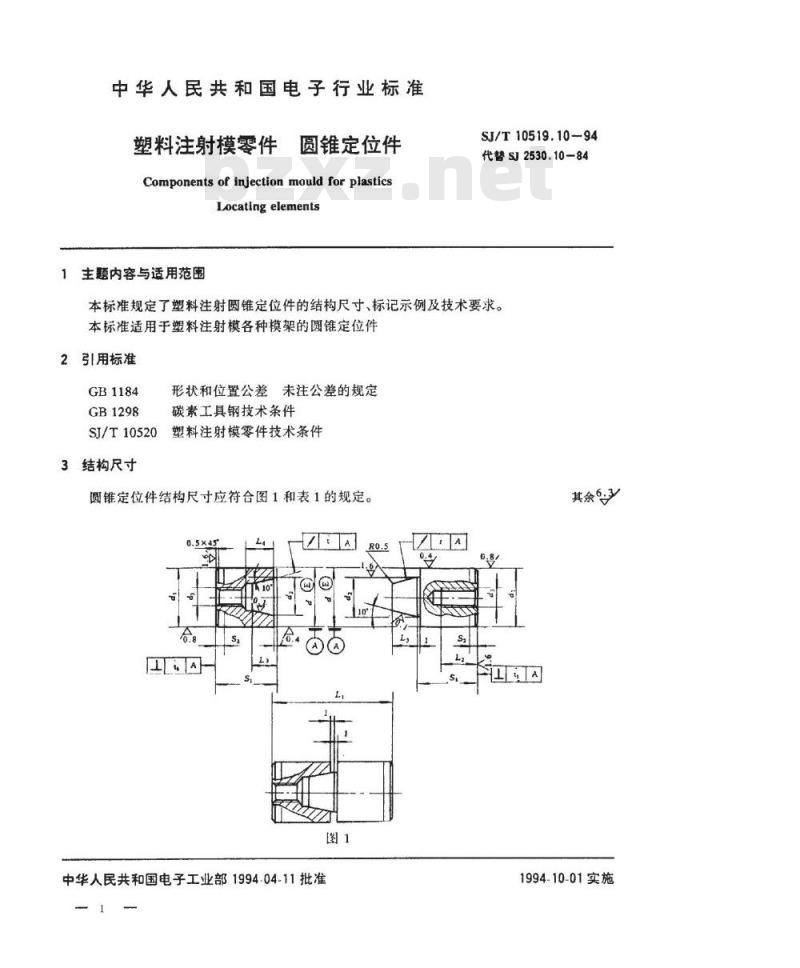

圆锥定位件结构尺寸应符合图1和表1的规定。0.5×45
中华人民共和国电子工业部1994.04-11批准0
1994-10-01实施

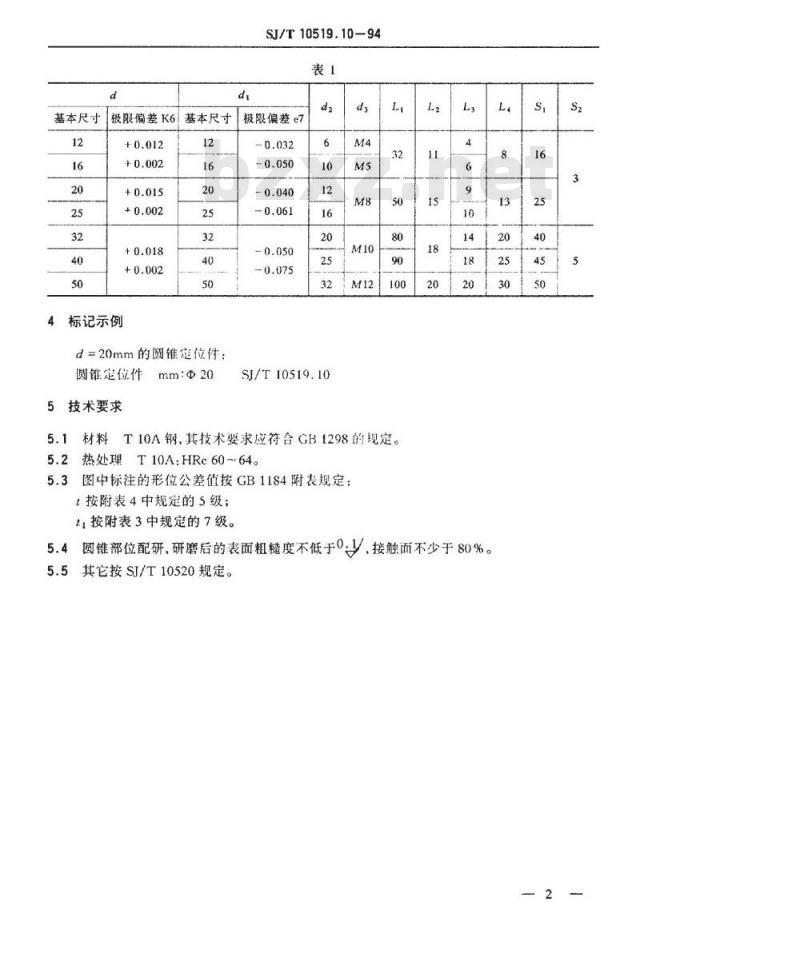

基本尺寸
极限偏差K6
基本尺寸
标记示例
d=20mm的圆锥定位件：
圆链定位件mm：Φ20
5技术要求
SJ/T10519.10-94
极限偏差e7
SJ/T10519.10
5.1材料T10A钢，其技术要求应符合GB1298的规定。5.2热处理T10A:HRc60~64。
5.3图中标注的形位公差值按GB1184附表规定：t按附表4中规定的5级；
t按附表3中规定的7级。
5.4圆锥部位配研，研磨后的表面粗糙度不低于0V、接触面不少于80%。5.5其它按SJ/T10520规定。
附加说明：
SJ/T10519.10-94

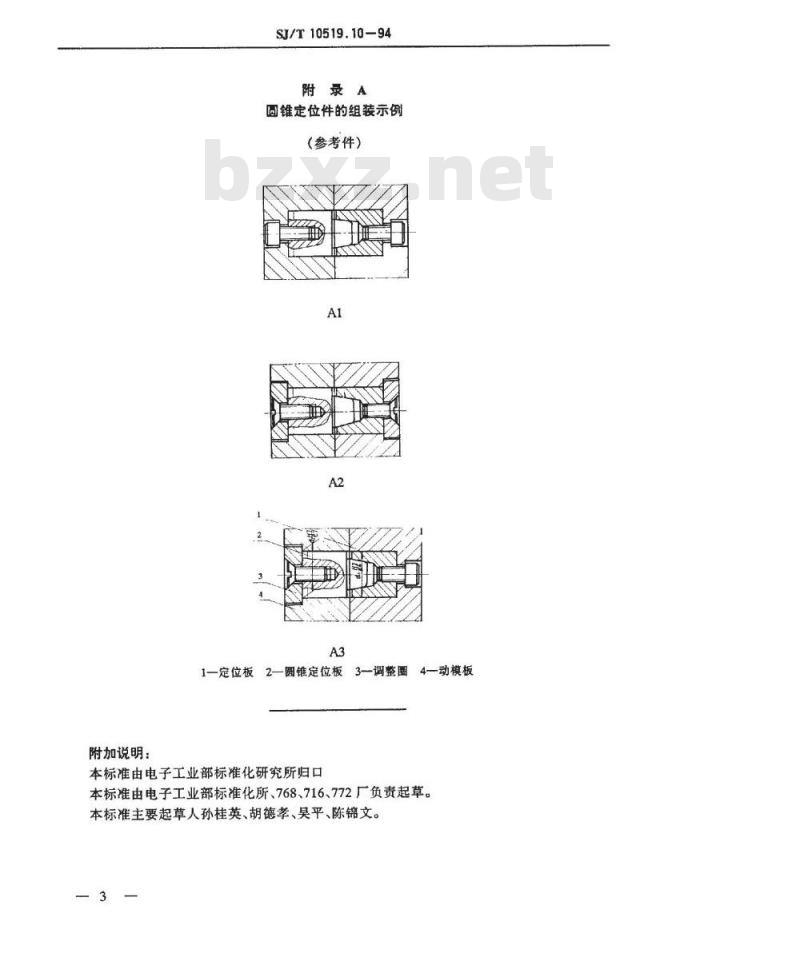

附录A
圆锥定位件的组装示例
(参考件）
3调整圈4—动模板
1一定位板2一圆锥定位板
本标准由电子工业部标准化研究所归口本标准由电子工业部标准化所、768、716、772厂负责起草。本标准主要起草人孙桂英、胡德孝、吴平、陈锦文。3
