【电子行业标准(SJ)】塑料注射模零件台阶顶杆

本网站发布时间： 2024-07-14 17:31:58

SJ/T10519.12-1994
现行

基本信息

标准号：
SJ/T 10519.12-1994
标准名称：
塑料注射模零件台阶顶杆
标准类别：
电子行业标准(SJ)
标准状态：
现行
发布日期：
1994-04-11
实施日期：
1994-10-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
53.66 KB

标准分类号

中标分类号：
农业、林业>>农业、林业综合>>B01技术管理

关联标准

替代情况：
替代SJ 2530.12-84;

出版信息

页数：
3页
标准价格：
8.0 元

其他信息

相关标签：
塑料注射零件台阶

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

SJ/T 10519.12-1994 塑料注射模零件台阶顶杆 SJ/T10519.12-1994

标准内容

部分标准内容：

中华人民共和国电子行业标准
塑料注射模零件免费标准bzxz.net
台阶顶杆
Components of injection mould for plasticsShouldered ejector pins
主题内容与适用范围
SJ/T10519.12-94
代替SJ2530.12—84
本标准规定了塑料注射模台阶项杆的结构尺寸、标记示例及技术要求。本标准适用于塑料注射模各种模架的台阶顶杆。2
引用标准
GB1184
GB1298
SJ/T10520
3结构尺寸
形状和位置公差并注公差的规定碳素工具钢技术条件
塑料注射模零件技术条件

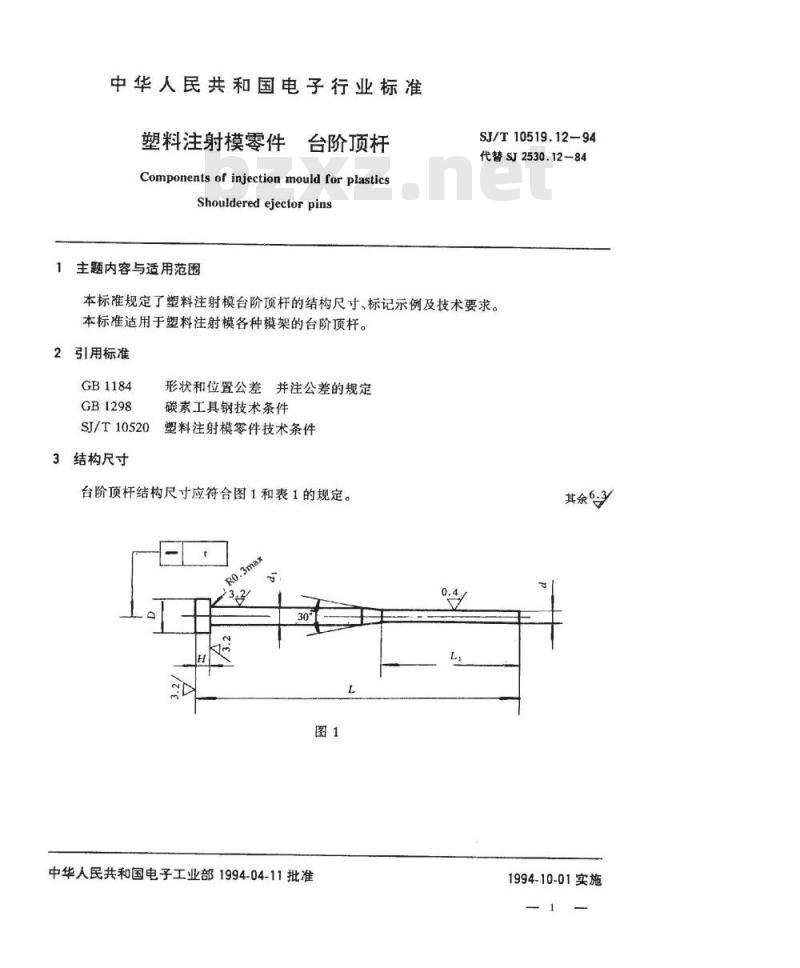

台阶顶杆结构尺寸应符合图1和表1的规定。30°
中华人民共和国电子工业部1994-04-11批准其余受
1994-10-01实施

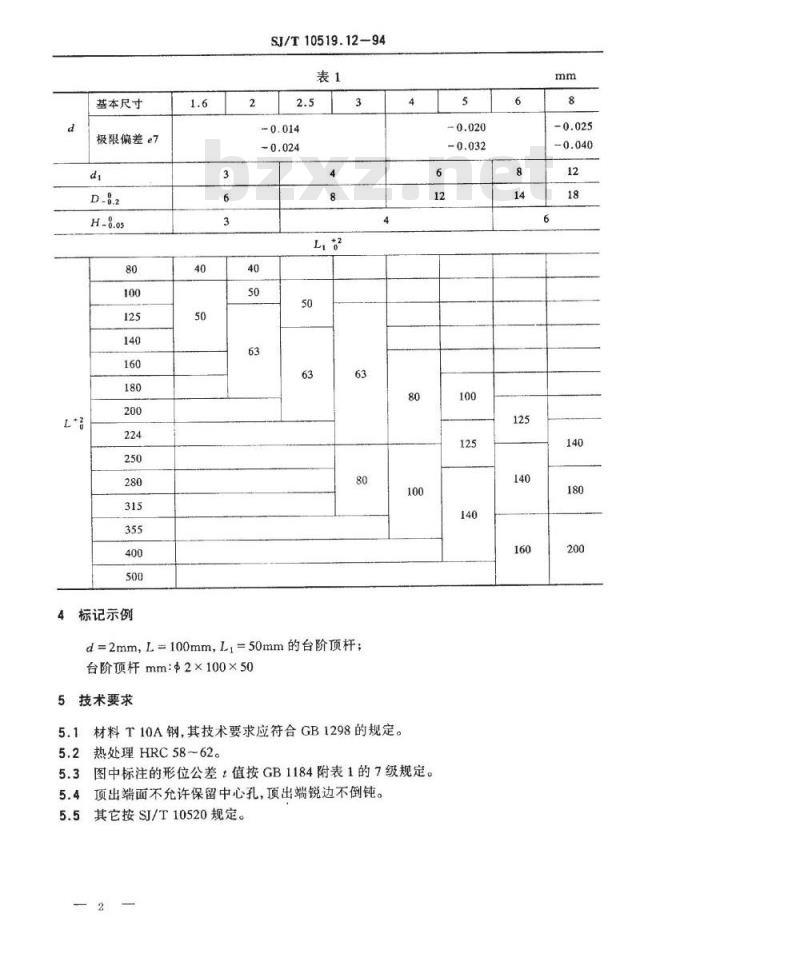

基本尺寸
极限偏差e7
标记示例
SJ/T10519.12—94
d=2mm，L=100mm，L，=50mm的台阶顶杆；台阶顶杆mm：2×100×50
技术要求
5.1材料T10A钢，其技术要求应符合GB1298的规定。5.2热处理HRC58~62。
5.3图中标注的形位公差t值按GB1184附表1的7级规定。5.4项出端面不允许保留中心孔，项出端锐边不倒钝。5.5其它按SJ/T10520规定。

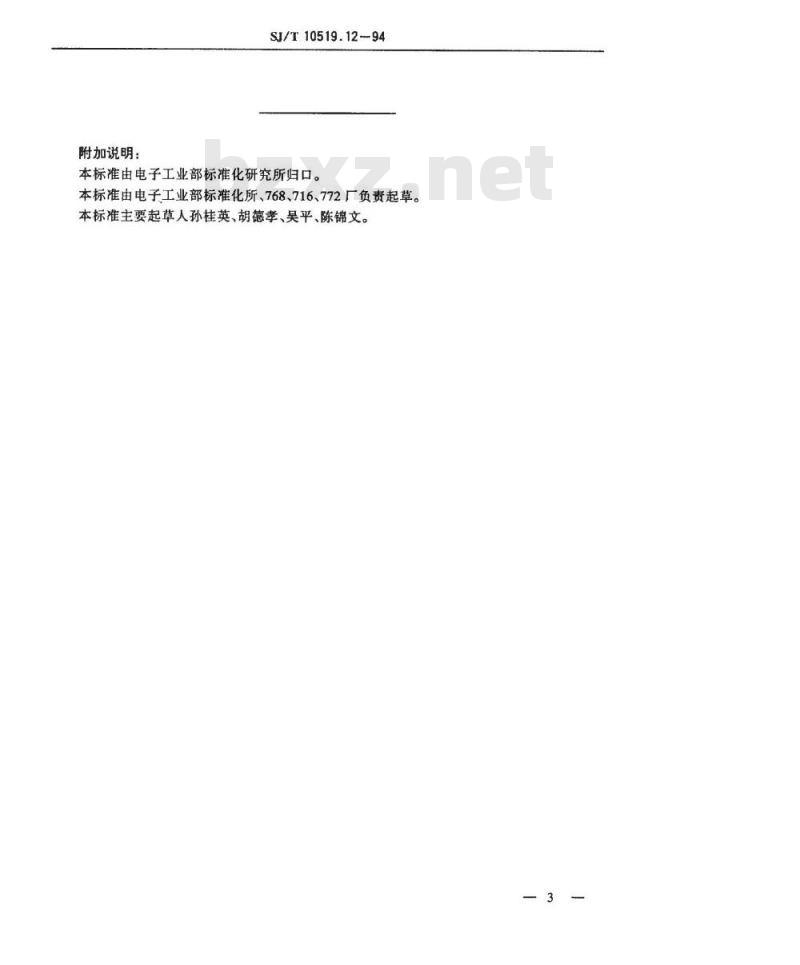

附加说明：
SJ/T10519.12-94
本标准由电子工业部标准化研究所归口。本标准由电子工业部标准化所、768、716、772厂负责起草。本标准主要起草人孙桂英、胡德孝、吴平、陈锦文。
