SJ/T 10519.11-1994 塑料注射模零件顶杆 SJ/T10519.11-1994

标准内容

部分标准内容：

中华人民共和国电子行业标准
塑料注射模零件
Components of injection mould for plasticsEjectorpins
主题内容与适用范围
本标准规定了塑料注射模顶杆的结构尺寸、标记示例及技术要求。本标准适用于塑料注射模各种模架的顶杆。2引用标准
GB1184
GB1298
形状和位置公差未注公差的规定碳素工具钢技术条件
SJ/T10520塑料注射模零件技术条件3结构尺寸

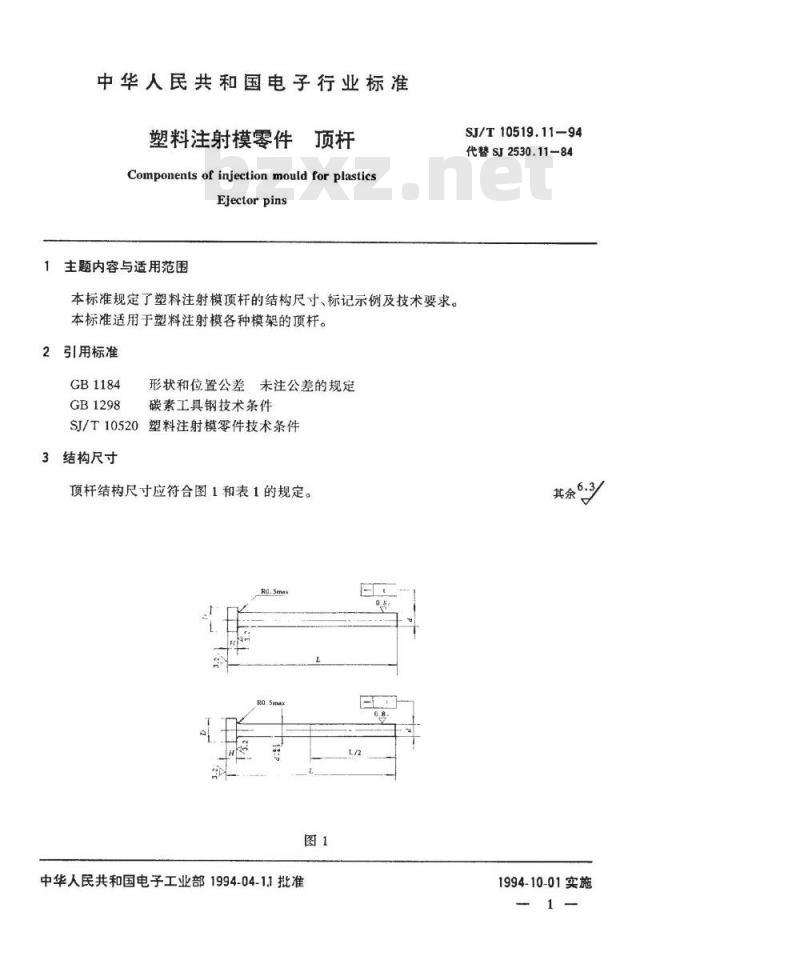

顶杆结构尺寸应符合图1和表1的规定。RO.Sma
中华人民共和国电子工业部1994-04-1.1批准SJ/T10519.11-94
代替SJ2530.11-84
1994-10-01实施

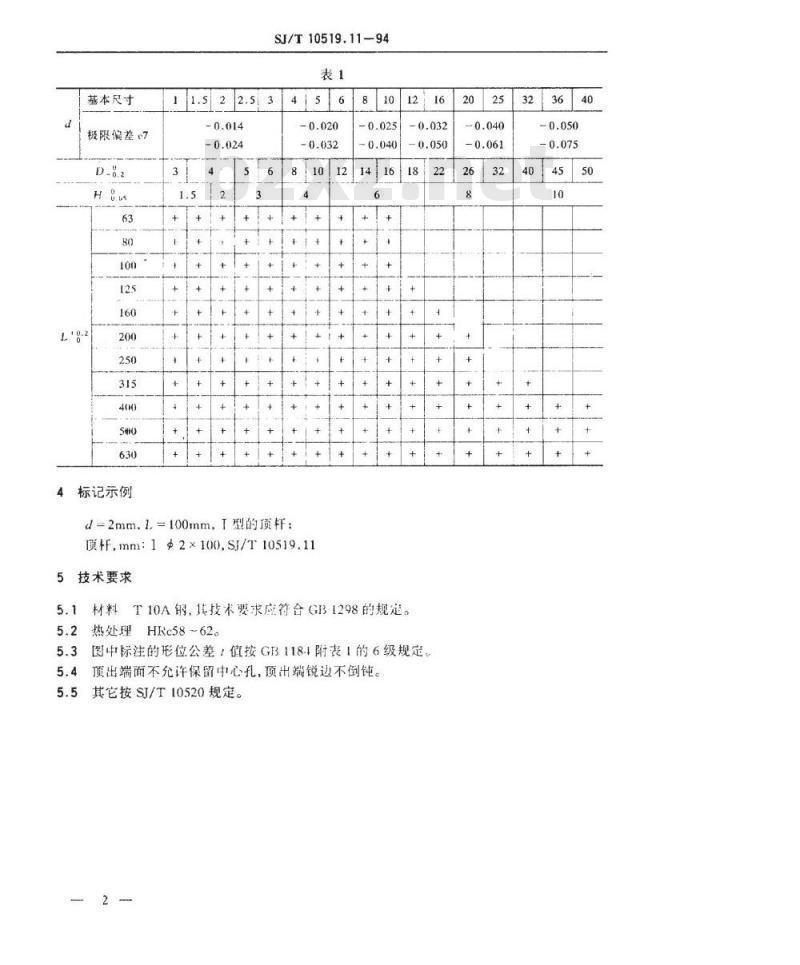

基本尺寸
极限偏差e7
4标记示例
SJ/T10519.11-94
d=2mm.1.=100mm.型的顶：
顶f，mm:1$2×100,SJ/T10519.115技术要求
5.1材料T10A钢，其技术要求应符合GB1298的规定。5.2热处理HRc58~62。
5.3图中标注的形位公差值按GB118-附表「的6级规定。5.4顶出端面不允许保留中心孔，顶出端锐边不倒钝。5.5其它按SJ/T10520规定。
SJ/T10519.11-94下载标准就来标准下载网
附录A
顶杆的组装和配合
（参考件）

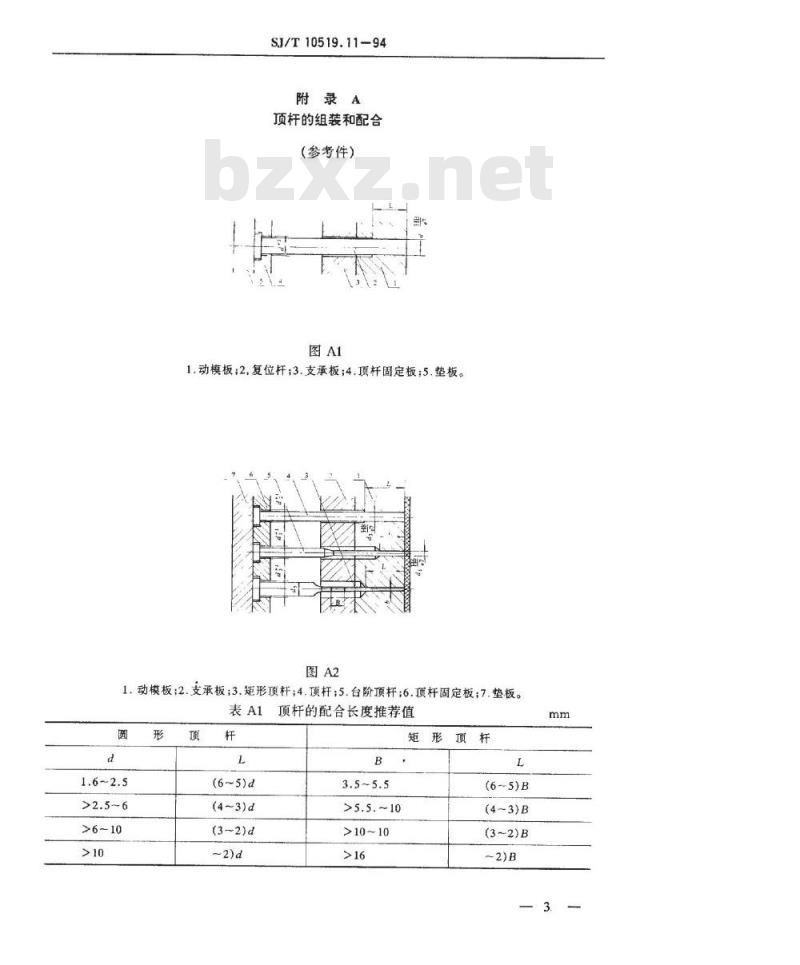

1.动模板；2，复位杆：3.支承板；4.顶杆固定板；5.垫板。图A2
1.动模板；2.支承板；3.矩形顶杆；4.顶杆；5.台阶顶杆；6.项杆固定板；7.垫板。表A1顶杆的配合长度推荐值
(6~5)d
(4~3)d
(3~2)d
>10~10
(6~5)B
(4~3)B
(3~2)B

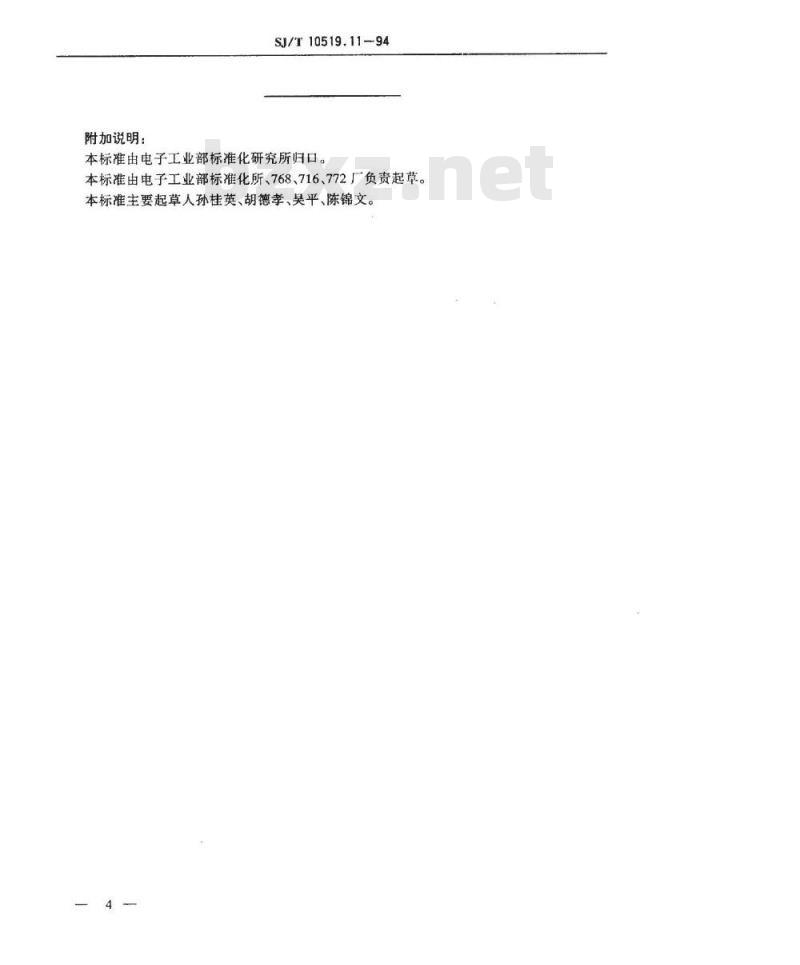

附加说明：
SJ/T10519.11-94
本标准由电子工业部标准化研究所归口。本标准由电子工业部标准化所、768、716、772厂负责起草。本标准主要起草人孙桂英、胡德孝、吴平、陈锦文。4
