中华人民共和国电子行业军用标准FL5960
SJ2044294
微波管盒形窗用陶瓷片规范
Specification of ceramic disks for pill-boxwindows in microwave tubes
1994-09-30发布
1994-12-01实施
中华人民共和国电子工业部批准中华人民共和国电子行业军用标准微波管盒形窗用陶瓷片规范
Specification of ceramic disks for pill-boxwindowsinmicrowavetubes
1范围
1.1主题内容
SJ20442--94
本规范规定了军用微波电子管盒形窗用陶瓷片（以下简称窗片）的分类、技术要求、质量保证规定、交货准备等。
1.2适用范围
本规范适用于工作在厘米波段微波管的盒形窗中用作陶瓷一金属封接的陶瓷片。1.3分类及命名
1.3.1分类
窗片按工作波段分为五类，并分别以字母表示，各字母含义如下，Ku”表示2cm波段，“X\表示3cm波段，“C\表示5cm波段，“s\表示10cm波段，“L”表示22cm波段。1.3.2命名
窗片型号由下述3部分组成
窗片直径（标称）尺寸
波段代号
主称代号
1.3.3窗片尺寸
窗片直径用字母“D”表示，窗片推荐尺寸与工作波段关系见表1。1.3.4型号示例
工作波段为2cm，直径为18.3mm窗片表示如下；WKu18.3
中华人民共和国电子工业部1994-09-30发布1994-12-01实施
波段范围
窗片直径(D)
密片厚度(h\）
SJ20442-94
窗片推荐尺寸
32.0_0.c3
53.0-8.c*
80.0-0.05
注：1)厚度h的公差可根据工作波段和瓷片成型工艺的不同由冷测决定。2引用文件
GB2413——80
GB2421--81
GB5593-—85
GB5594.1—85
GB5594.7-85
GB5594.8--85
GB5598—85
GB7265.1-87
GB9530-88
GB9531.1—88
GJB1650-93
SJ3226--89
3要求
3.1材料
压电陶瓷材料体积密度测量方法电工电子产品基本环境试验规程总则
电子元器件结构陶瓷材料
电子元器件结构陶瓷材料性能测试方法电子元器件结构陶瓷材料性能测试方法电子元器件结构陶瓷材料性能测试方法氧化铍瓷导热系数测定方法
固体电介质微波复介电常数和测试方法电子陶瓷名词术语
电子陶瓷零件技术条件
电子和电气用氧化铝陶瓷材料规范陶瓷一金属封接抗拉强度的测试方法122.0-8.o5
气密性测试方法
透液性测试方法
显微结构的测定
微扰法
170.0-8.05
本规范的窗片材料是由A-95氧化铝陶瓷制成，其主要物理性能应符合表2的要求，其他性能应符合GJB1650中3.2条的要求。表2窗片材料主要物理性能
体积密度
晶粒平均粒径bzxz.net
气密性（漏气速率）
抗热性
导热系数
抗折强度（平均值）
封接抗拉强度(平均值）
测试条件
室温至800℃
100℃
200℃
要求的性能指标
≤1×10-10
≥275
介质损耗因数
3.2零件图与尺寸
3.2.1零件图
零件图如图1所示。
3.2.2推荐尺寸
SJ20442—94
续表2
测试条件
温度：25℃
频率：1MHz
e·tgo

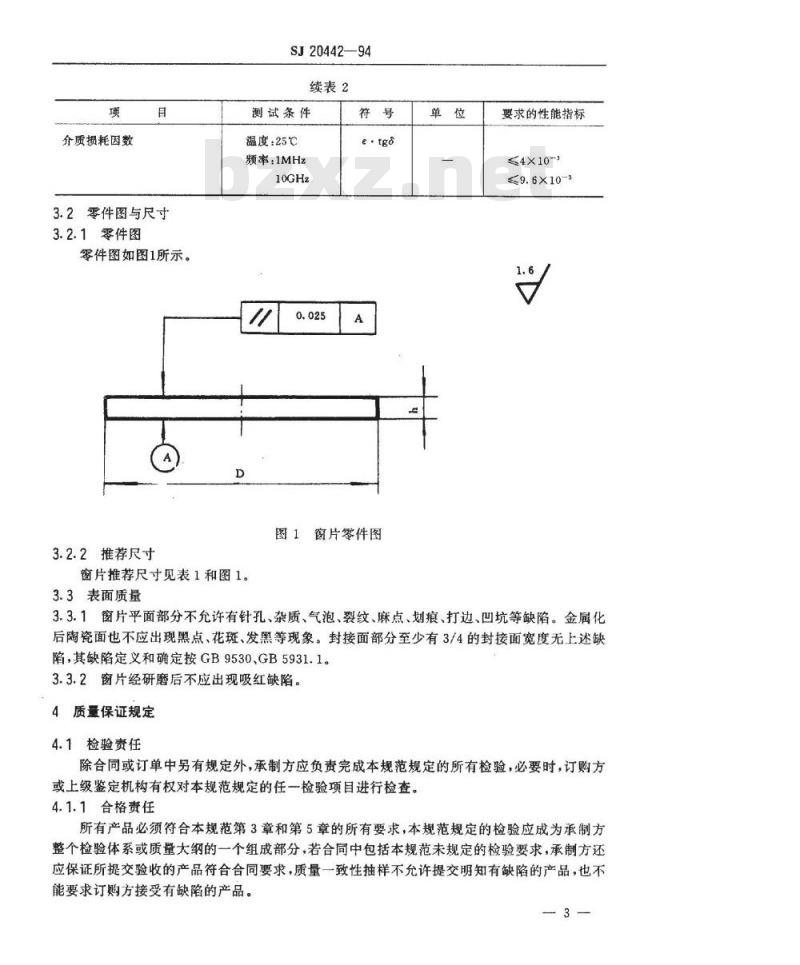

图1窗片零件图
窗片推荐尺寸见表1和图1。
3.3表面质量
要求的性能指标
≤4×10-1
9.6×10-3
3.3.1窗片平面部分不允许有针孔、杂质、气泡、裂纹、麻点、划痕、打边、凹坑等缺陷。金属化后陶瓷面也不应出现黑点、花斑、发黑等现象。封接面部分至少有3/4的封接面宽度无上述缺陷，其缺陷定义和确定按GB9530、GB5931.1。3.3.2窗片经研磨后不应出现吸红缺陷。4质量保证规定
4.1检验责任
除合同或订单中另有规定外，承制方应负责完成本规范规定的所有检验，必要时，订购方或上级鉴定机构有权对本规范规定的任一检验项目进行检查。4.1.1合格责任
所有产品必须符合本规范第3章和第5章的所有要求，本规范规定的检验应成为承制方整个检验体系或质量大纲的一个组成部分，若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的产品符合合同要求，质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接受有缺陷的产品。3
4.2检验分类
本规范规定的检验分为：
a，鉴定检验；
b。质量一致性检验。
4.3检验条件
SJ20442--94
除另有规定外，所有检验应按GB2421中4.3条规定的正常试验大气条件下进行。4.4鉴定检验
4.4.1鉴定检验应在有关主管部门认可的试验室进行，检验样品应为生产中通常使用的设备和工艺生产的产品。
4.4.2鉴定检验的样品应由同种原料，同炉次，在同一工艺条件下制成。材料性能试验样品的要求和数量应符合GB5593中表2和SJ3226的规定。陶瓷窗片样品应在承制方生产的窗片中，注选12个规格中随机抽取5个窗片样品进行检验。4.4.3鉴定检验的项目、顺序、要求及试验方法应按表3规定进行。表3鉴定检验
体积密度
晶粒平均粒径
气密性（漏气速率）
抗热震性
导热系数
抗折强度(平均值)
封接抗拉强度(平均值）
介质损耗因素
材料其他性能
表面质量
要求的条号
检查或试验方法的条号
4.4.4若样品通过本规范4.4.3中规定的检验要求，则鉴定检验合格；检验中即使有一项检查或试验不合格，则应加倍取样，对不合格项目进行复验，若复验仍不合格，则鉴定检验为不合格。
4.4.5为保持鉴定合格资格，承制方应每两年向订货方或合格鉴定单位提供一次试验资料。在两年内任何时间若检验数据表明已鉴定合格的窗片不符合本规范的要求时，承制方应查明原因，在生产中采取措施，并立即通知订货方或合格鉴定单位。4.5质量一致性检验
质量一致性检验应包括逐批检验和周期检验。4.5.1逐批检验
一个检验批应由同种原料、同炉次、在同一工艺条件下制造并一次交货的陶瓷窗片4.5.1.1
组成。
4.5.1.2逐批检验应按表4的规定进行。检查或试验
表面质量
SJ20442—94
表4逐批检验
要求的条号
检查或试验方法的条号
4.5.1.3陶瓷窗片应百分之百地进行检验。不合格的窗片必须剔除，能修复的待修复好后重新提交检验。
4.5.2周期检验
4.5.2.1承制方应按表2的规定进行周期检验。周期检验每年不得少于一次，当制造工艺或原材料作重大改变时，也要进行检验。4.5.2.2周期检验试样的要求、数量和抽样方法应符合GB5593中表2和SJ3226的规定。4.5.2.3周期检验中，如果有一项或一项以上的试验不合格，应加倍样，对不合格项目进行复验，若复验仍不合格，则该批陶瓷材料为不合格。4.6包装检验
本规范第5章规定的包装方法和包装标志要求，按目视法进行检验。4.7试验方法
4.7.1体积密度
按GB2413的规定进行测量。
4.7.2晶粒平均粒径
按GB5594.8规定的方法进行测试。4.7.3气密性
按GB5594.1的规定进行测试。
4.7.4抗热震性
按GB5593中3.7条的规定进行测试。4.7.5导热系数
按GB5598的规定进行测试。
4.7.6抗折强度
按GB5593中3.5条的规定进行测试。4.7.7封接抗拉强度
按SJ3226-89的规定进行测试。
4.7.8介电损耗因数
1MHz时，按GB5593中3.10条和3.11条的规完进行测试。10GHz时，按GB7265.1的规定进行测试。4.7.9材料的其他性能的试验方法按照GJB1650中4.6条的有关方法进行。4.7.10尺寸
用符合精度要求的测量工具或专用量规按零件图要求进行测量，4.7.11表面质量
表面质量缺陷是在100W的磨砂灯泡下目测检验，瓷片研磨后进行常压下吸红试验，方法按GB5594.7的规定进行。
5交货准备
5.1包装
SJ20442-94
窗片用清洁的棉纸包好，与合格证一并装入垫有软衬的纸盒内；需要时，纸盒可装入木箱或瓦楞纸箱等外包装箱中；特殊的包装方法，可由承制方和订购方共同协商。5.2标志
在包装箱上，应标志出下列内容：a产品名称及材料牌号：
b.型号(见-1.3)；
生产日期、批号：
d．数量；
生产厂家及地址。
5.3运输与存
包装好的窗片可用任何运输工具运输，但应防止剧烈震动，以免瓷片发生碎裂、擦伤等损坏。
窗片应贮存在清洁、干燥和通风良好的地方。6说明事项
6.1预定用途
窗片预定用于微波管盒形窗中微波能量的输出（入）。6.2订货文件内容
合同或订单中应载明下列内容：a.
本规范的名称和编号；
型号（见1.3）；
零件图（见3.2.1)；
数量：
特殊试验要求和补充说明（若需要时）：包装（见5.1）和供贷方式。
6.3定义
本规范的术语定义符合GB9530和GB9531.1的规定。附加说明：
本规范由中国电子技术标准化研究所归口。本规范由电子工业部第十二研究所和中国电子技术标准化研究所起草。本规范主要起草人：高陇桥，彭允中，王玉功。计划项目代号：B25003。
