【电子行业标准(SJ)】 反射速调管负载特性的测试方法

中华人民共和国第四机械工业部部标准
反射速调管负载特性的
測武方法
本标准适用于反射速调管负载特性的测试。SJ374-73
测试负载特性的测试条件应符合SJ362-72。1．定义：负载特性是指负载驻波系数和相位对速调管工作特性的影响。

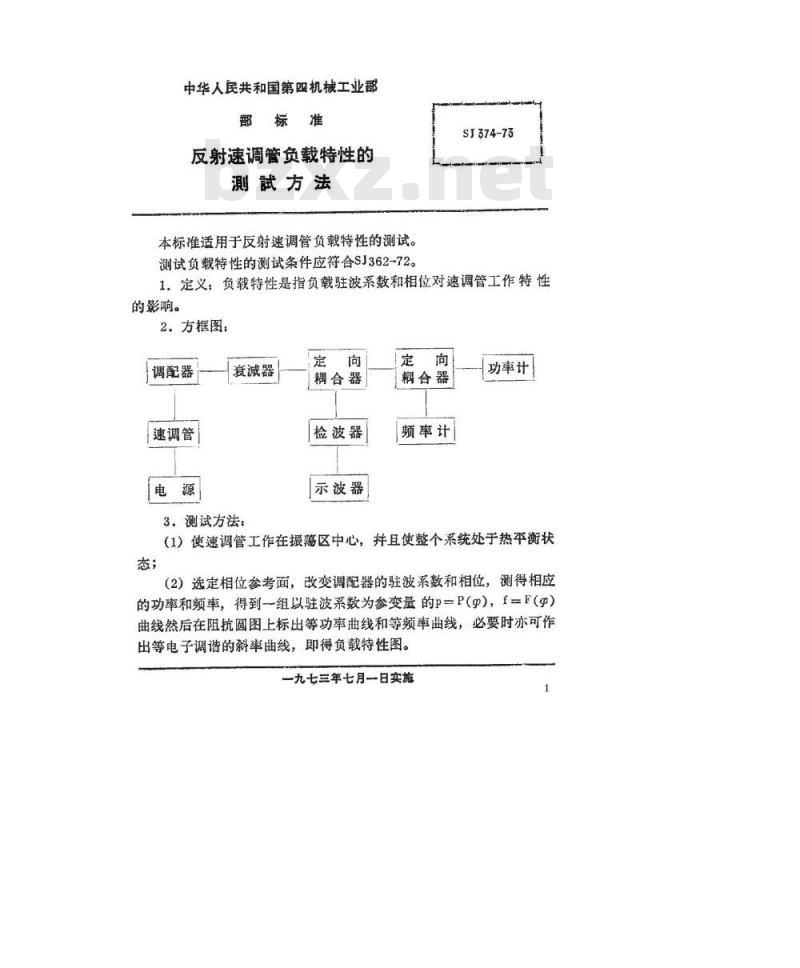

2.方框图：
调配器
速调管
衰减器
耦合器
检波器免费标准bzxz.net
示波器
耦合器
频率计
功率计
3.测试方法：
（1）使速调管工作在振区中心，并且使整个系统处于热平衡状态；
（2）选定相位参考面，改变调配器的驻波系数和相位，测得相应的功率和频率，得到组以驻波系数为参变量的P=P（），f=F（）曲线然后在阻抗圆图上标出等功率曲线和等频率曲线，必要时亦可作出等电子调谐的斜率曲线，即得负载特性图。一九七三年七月一日实施
共2黄第a真

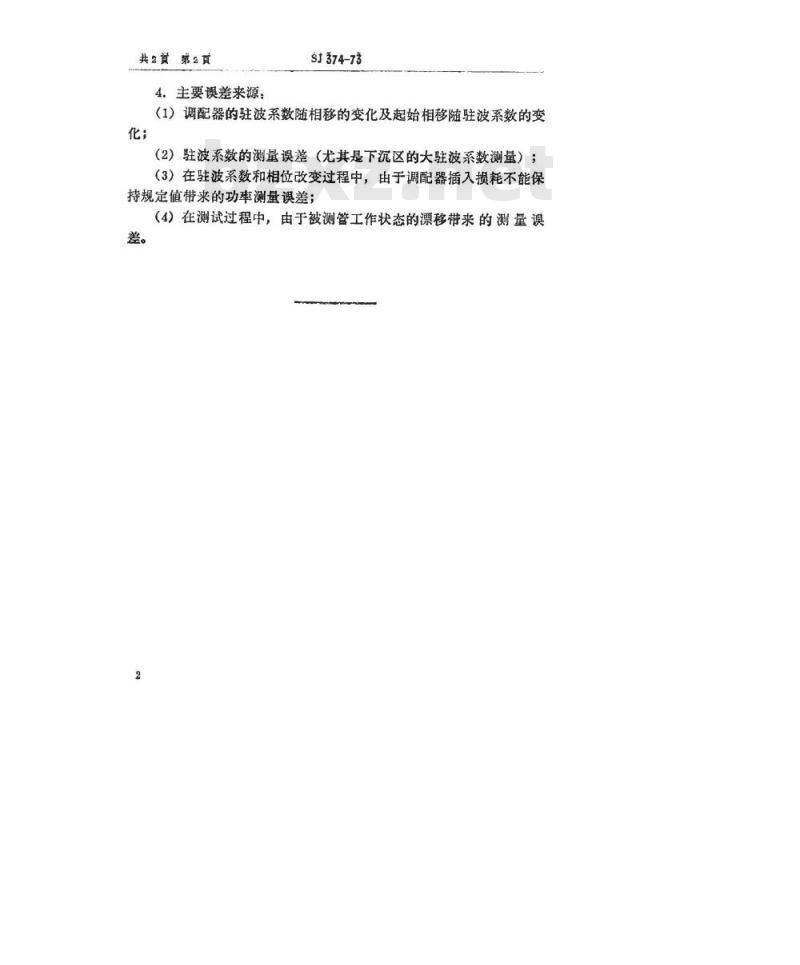

4。主要误差来源：
S374-73
（1）调配器的驻波系数随相移的变化及起始相移随驻波系数的变化；
（2）驻波系数的测量误差（尤其是下沉区的大驻波系数测量）；（3）在驻波系数和相位改变过程中，由于调配器插入损耗不能保持规定值带来的功率测量误差；（4）在测试过程中，由于被测管工作状态的漂移带来的测量误差。
