【电子行业标准(SJ)】 反射速调管频率漂移系数的测试方法

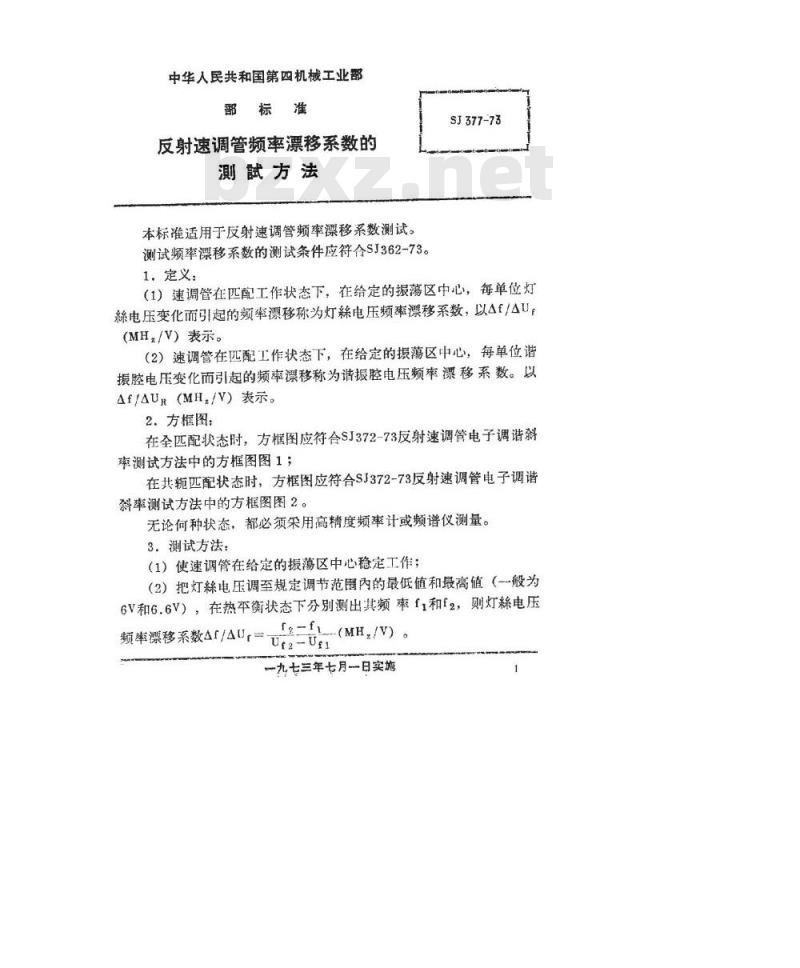

中华人民共和国第四机械工业部部标准
反射速调管频率漂移系数的
测試方法
本标准适用于反射速调管频率漂移系数测试。测试频率漂移系数的测试条件应符合SJ362-73。SJ377-73
1.定义：
（1）速调管在匹配工作状态下，在给定的振荡区中心，每单位灯电压变化而引起的频率漂移称为灯絲电压频率漂移系数，以Af/△U(MH，/V）表示。
（2）速调管在匹配工作状态下，在给定的振落区中心，每单位谐振腔电压变化而引起的频率漂移称为谐振腔电压频率漂移系数。以Af/AUR（MH/V）表示。
2.方框图：
在全匹配状态时，方框图应符合SJ372-73反射速调管电子调谐斜率测试方法中的方框图图1；
在共轭匹配状态时，方框图应符合SJ372-73反射速调管电子调谐斜率测试方法中的方框图图2。
无论何种状态，都必须朵用高精度频率计或频谱仪测量。3.测试方法：
（1）使速调管在给定的振荡区中心稳定工作；（2）把灯絲电压调至规定调节范围内的最低值和最高值（般为6V和6.6V），在热平衡状态下分别测出其频率f，和f2，则灯絲电压频率漂移系数4T/4U,
--(MH,/V)。
Uf2-U1
一九七三年七月一日实施
共2百第2耳

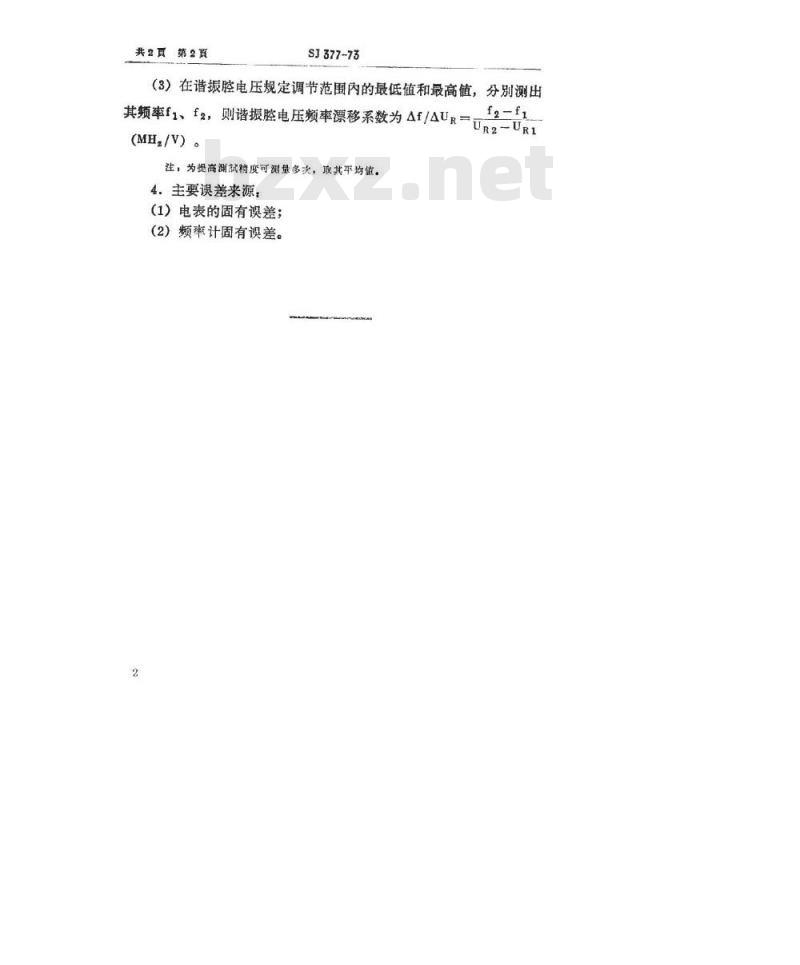

SJ377-73
（3）在谐振腔电压规定调节范围内的最低值和最高值，分别测出其频率f1、f2，则谐振腔电压频率漂移系数为Af/AUR=f2-fiWww.bzxZ.net
UR2-URI
(MHz/V)。
注，为提高试精度可测量多次，取其平均整。4.主要误差来源：
（1）电表的固有误差；
(2）频率计固有误差。
