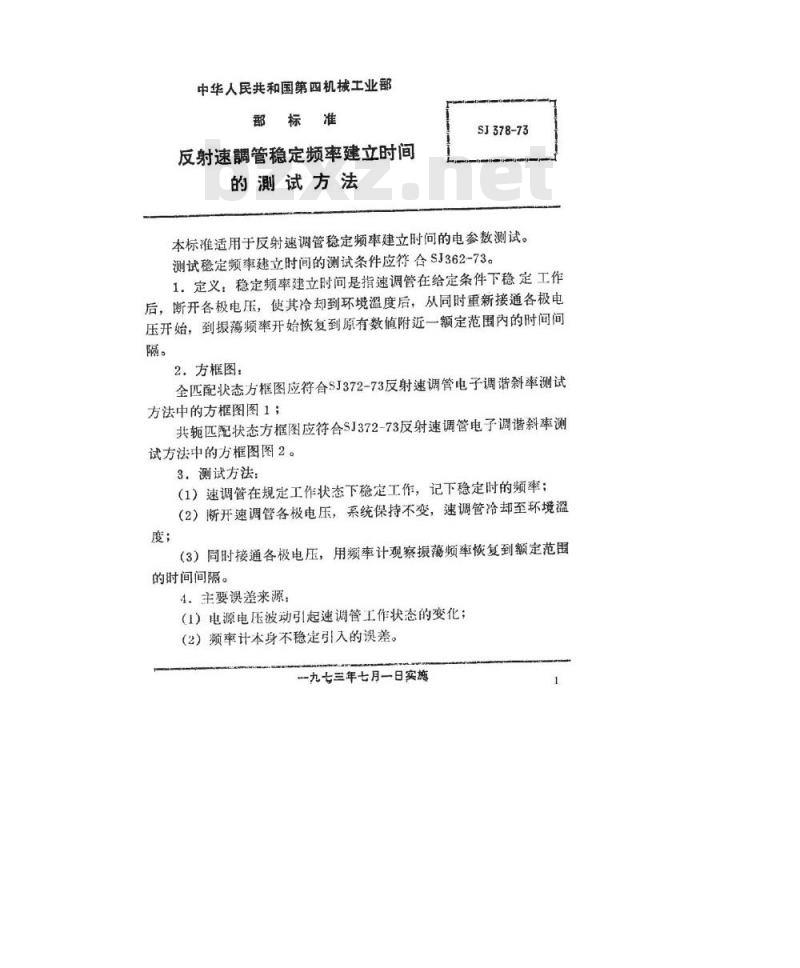

【电子行业标准(SJ)】 反射速调管稳定频率建立时间的测试方法

中华人民共和国第四机械工业部部标准
反射速管稳定频率建立时间
的测试方法
SJ378-73
本标准适用于反射速调管稳定频率建立时问的电参数测试。测试稳定频率建立时间的测试条件应符合SJ362-73。1.定义：稳定频率建立时间是指速调管在给定条件下稳定工作后，断开各极电压，使其洽却到环境温度后，从同时重新接通各极电压开始，到振荡频率开始恢复到原有数值附近一额定范围内的时间间隔。
2.方框图：
全匹配状态方框图应符合SJ372-73反射速调管电子调谐斜率测试方法中的方框图图1：Www.bzxZ.net
共轭匹配状态方框图应符合SJ372-73反射速调管电子调谐斜率测试方法中的方框图图2。
3.测试方法：
（1）速调管在规定工作状态下稳定工作，记下稳定时的频率；（2）断开速调管各极电压，系统保持不变，速调管冷却至环境溢度；
（3）同时接通各极电压，用频率计观察振藻频率恢复到额定范围的时间间隔。
4.主要误差来源，
（1）电源电压波动引起速调管工作状态的变化；（2）频率计本身不稳定引入的误差。一九七三年七月一日实施
