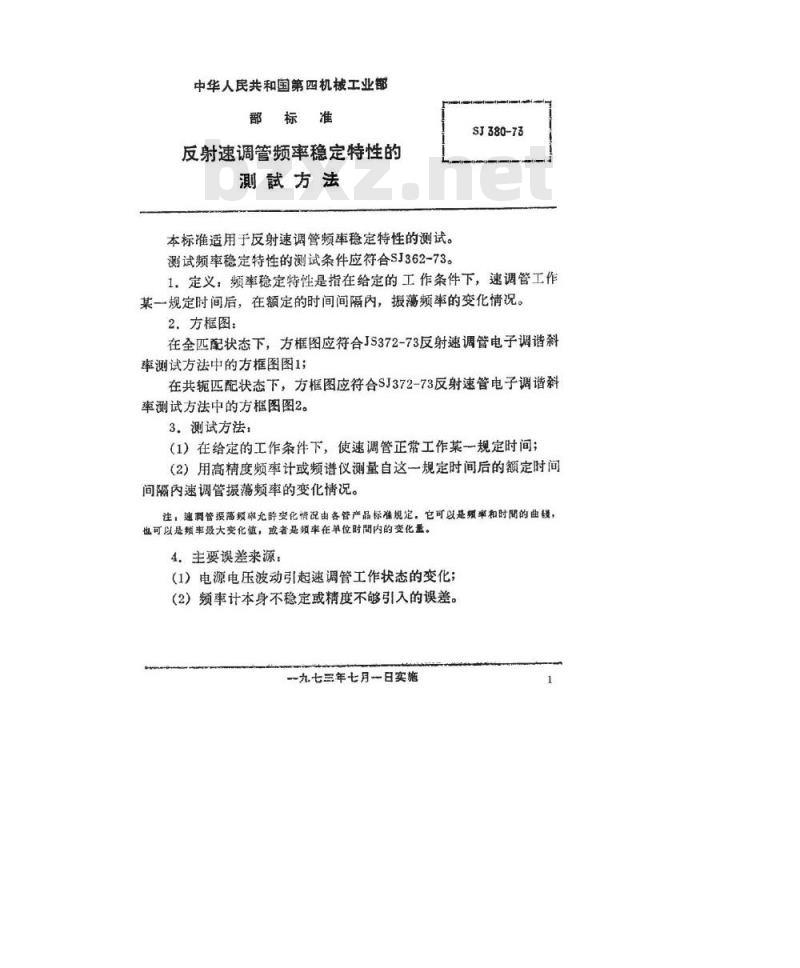

【电子行业标准(SJ)】 反射速调管频率稳定特性的测试方法

中华人民共和国第四机械工业部郡标准
反射速调管频率稳定特性的
測試方法
本标准适用于反射速调管频率稳定特性的测试。测试频率稳定特性的测试条件应符合SJ362-73。SJ380-73
1定义：频率稳定特性是指在给定的工作条件下，速调管工作某一规定时间后，在额定的时间间隔内，振频率的变化情况。2.方框图：
在全匹配状态下，方框图应符合JS372-73反射速调管电子调谐斜率测试方法中的方框图图1；
在共轭匹配状态下，方框图应符合SJ372-73反射速管电子调谐斜率测试方法中的方框图图2。免费标准bzxz.net
3.测试方法：
（1）在给定的工作条件下，使速调管正常工作某一规定时间；（2）用高精度频率计或频谱仪测量自这一规定时间后的额定时间间隔内速调管报藻频率的变化情况。注，违调管摄满频率九静变化情况由各管产品标准规定。它可以是频率和时間的曲额，也可以是频率最大变化值，或者是频车在单位时間内的变化量。4，主要误差来源：
（1）电源电压波动引起速调管工作状态的变化；(2）频率计本身不稳定或精度不够引入的误差。九七三年七月一日实施
