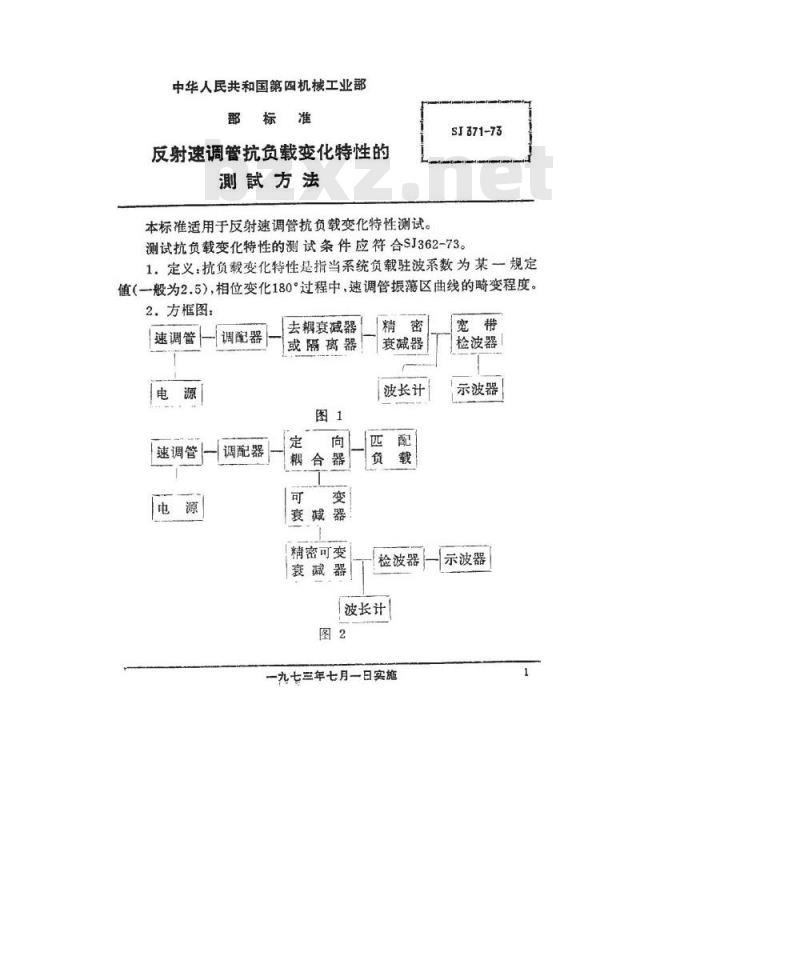

反射速调管抗负载变化特性的
測试方法
本标准适用于反射速调管抗负载变化特性测试。SI371-73
测试抗负载变化特性的测试条件应符合SJ362-73。1.定义：抗负载变化特性是指当系统负载驻波系数为某一规定值（一般为2.5），相位变化180°过程中，速调管振藻区曲线的畸变程度。2.方框图：
速调管
速调管
调配器
调配器
去耦衰减器
或隔离器
耦合器
衰减器
精密可变
衰减器
衰减器
波长计
检波器
波长计
一九七三年七月一日实施
检波器
示波器
示波器
共2页第2真

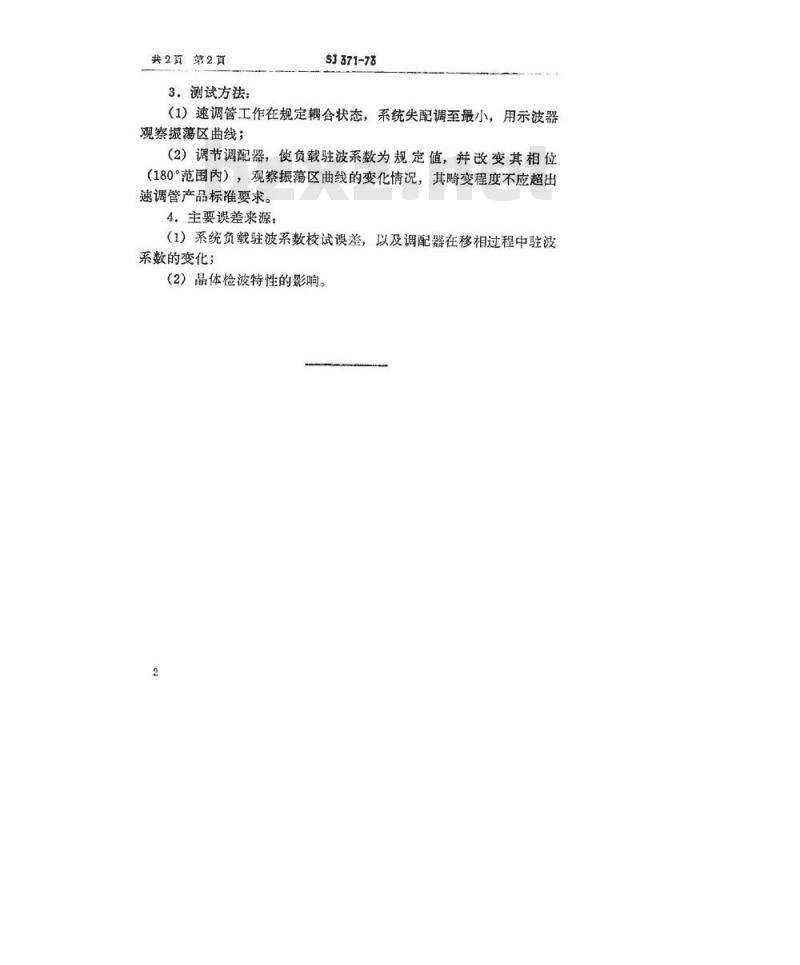

3.测试方法：
SJ371-73
（1）速调管工作在规定耦合状态，系统失配调至最小，用示波器观察振区曲线；
（2）调节调配器，使负载驻波系数为规定值，拌改变其相位（180°范围内），观察振荡区曲线的变化情况，其畸变程度不应超出速调管产品标确要求。
4.主要误差来源：免费标准bzxz.net
（1）系统负载驻波系数校试误差，以及调配器在移相过程中驻波系数的变化；
（2）晶体检波特性的影响。
