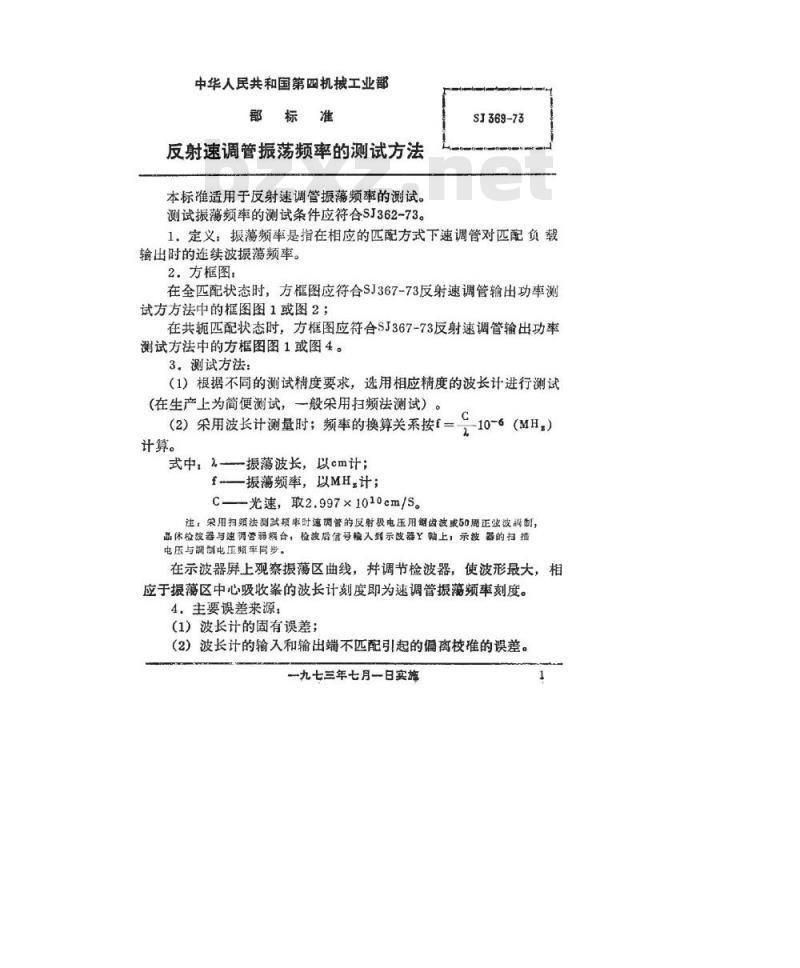

【电子行业标准(SJ)】 反射速调管振荡频率的测试方法

中华人民共和国第四机拔工业部部标准
反射速调管振荡频率的测试方法本标准适用于反射速调管振荡频率的测试。测试振藻频率的测试条件应符合SJ362-73。SJ369-73
1.定义：报荡频率是指在相应的匹配方式下速调管对匹配负载输出时的连续波振荡频率。
2.方框图：
在全匹配状态时，方框图应符合SJ367-73反射速调管输出功率测试方方法中的框图图1或图2；
在共轭匹配状态时，方框图应符合SJ367-73反射速调管输出功率测试方法中的方框图图1或图4。3.测试方法：
（1）根据不同的测试精度要求，选用相应精度的波长计进行测试(在生产上为简便测试，一般朵用扫频法测试）。（2）朵用波长计测量时；频率的换算关系按f=计算。
式中，一一振荡波长，以cm计；f振薄频率，以MH，计；
C——光速，取2.997×1010cm/S。10-6（MH）wwW.bzxz.Net
注：朵用扫頭法测试频率时速期管的反射极电压用锯齿波或50周正虫波调制，品体检波器与速调管疆解合，检波后信号赖入到示改器Y赖上，示波器的扫描电压与瞬制电压频率同步。
在示波器屏上观察振荡区曲线，调节检波器，使波形最大，相应于振区中心吸收睾的波长计刻度即为速调管振荡频率刻度。4.主要误差来源：
（1）波长计的固有误差；
（2）波长计的输入和输出端不匹配引起的偏离校推的误差。一九七三年七月一日实施
