【电子行业标准(SJ)】 半导体调幅广播收音机用输出输入变压器

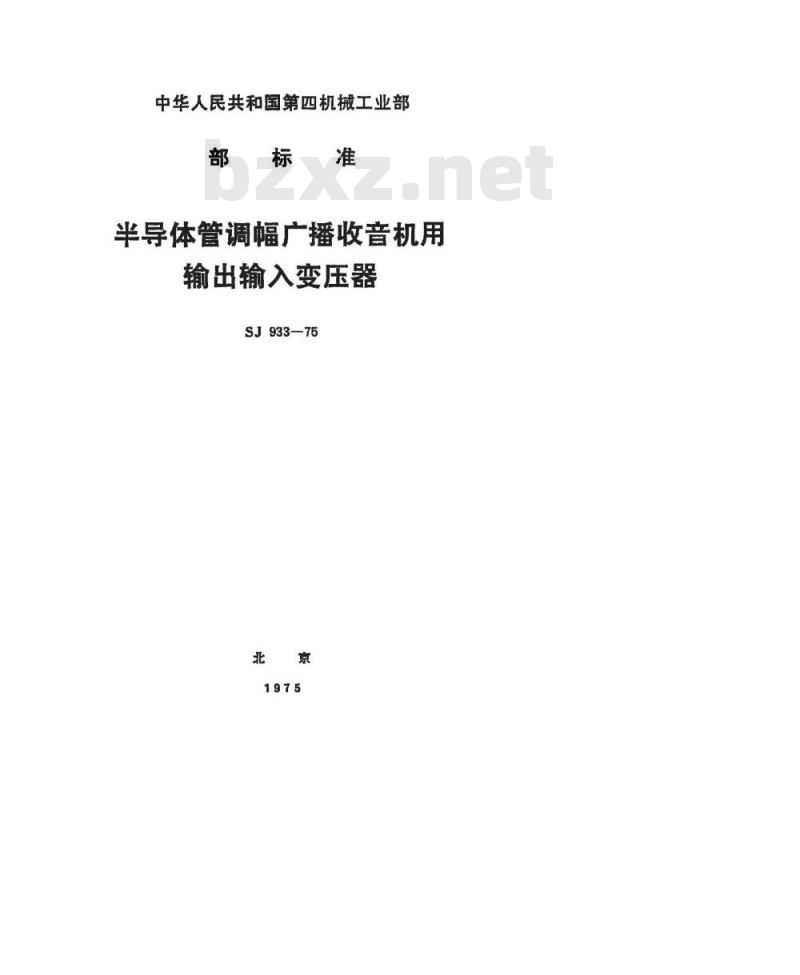

中华人民共和国第四机械工业部部标准
半导体管调幅广播收音机用
输出输入变压器
SJ933-75
中华人民共和国第四机械工业部部标准
半导体管调幅广播收音机用
输出输入变压器
SJ933—75

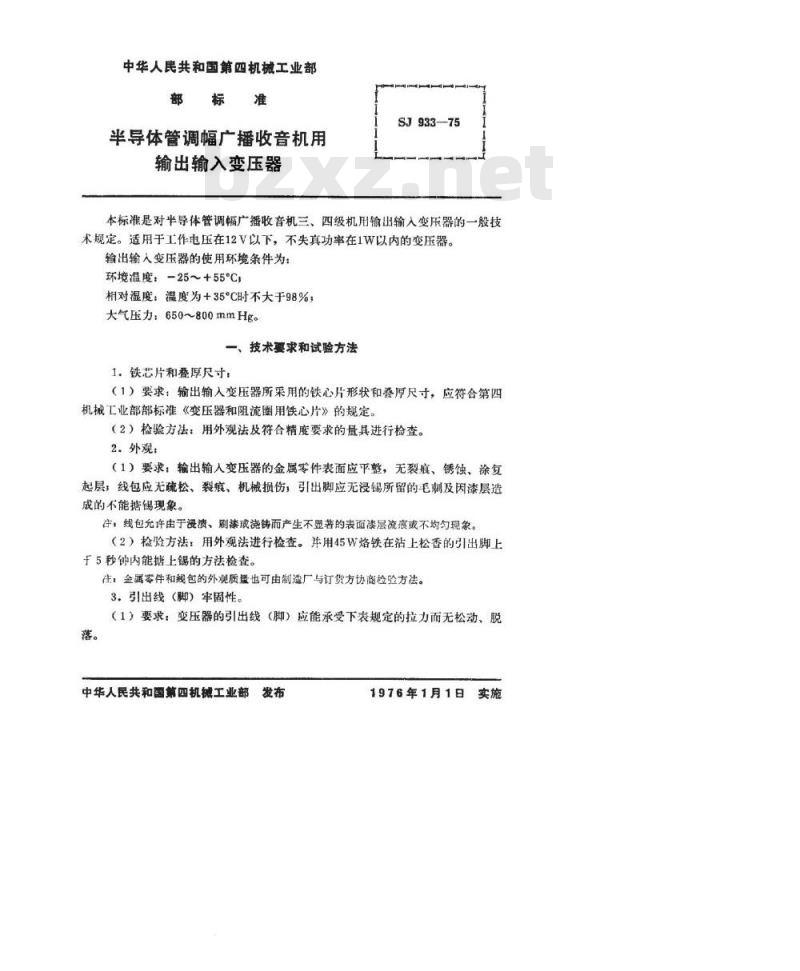

本标准是对半导体管调幅广播收音机三、四级机用输出输入变压器的一般技术规定。适用于工作电压在12V以下，不失真功率在1W以内的变压器。输出输入变压器的使用环境条件为：环境温度：-25～+55℃
相对湿度：温度为+35C时不大于98%，大气压力：650~800mmHg。
一、技术要求和试验方法
1.铁芯片和叠厚尺寸：
（1）要求：输出输入变压器所采用的铁心片形状和叠厚尺寸，应符合第四机械工业部部标准《变压器和阻流圈用铁心片》的规定。（2）检验方法：用外观法及符合精度要求的量具进行检查。2.外观：
（1）要求：输出输人变压器的金属零件表面应平整，无裂衰、锈蚀、涂复起层，线包应无疏松、裂痕、机械损伤，引出脚应无浸锡所留的毛刺及因漆层造成的不能据锡现象。
在：线包允许由于浸溃、刷漆或浇铸而产生不显著的表面漆层流衰或不均勺现象。（2）检验方法：用外观法进行检查。并用45W烙铁在沾上松香的引出脚上于5秒钟内能据上锡的方法检查。往：金属零件和线包的外观质量也可由制造厂与订货方协商检验方法。3引出线（脚）牢固性。

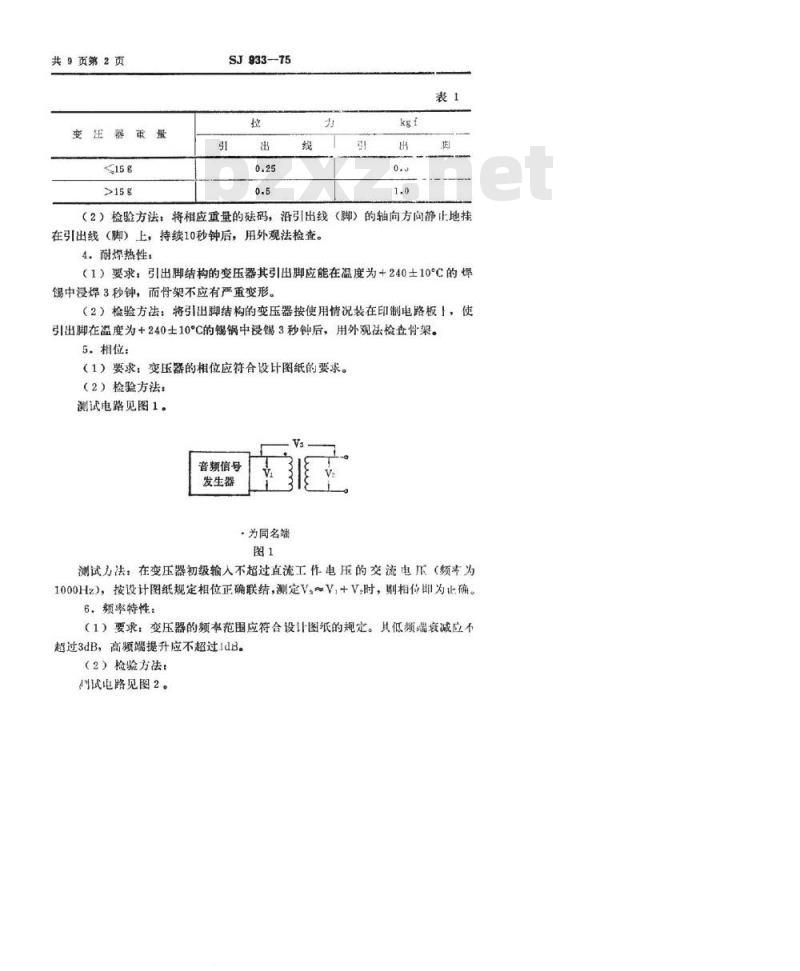

（1）要求：变压器的引出线（脚）应能承受下表规定的拉力而无松动、脱落。
中华人民共和国第四机懋工业部发布
1976年1月1日
共9页第2页
变压器重量
SJ933-75
（2）检验方法：将相应重量的码，沿引出线（脚）的轴向方向静止地挂在引出线（脚）上，持续10秒钟后，用外观法检查。4.耐焊热性：
（1）要求：引出脚结构的变压器其引出脚应能在温度为+240±10°C的焊锡中浸焊3秒钟，而骨架不应有严重变形。（2）检验方法：将引出脚结构的变压器按使用情况装在印制电路板1，使引出脚在温度为+240士10°℃的锡锅中浸锡3秒钟后，用外观法检查骨架。5.相位：
（1）要求：变压器的相位应符合设计图纸的要求。（2）检验方法：
测试电路见图1。
音频信号
发生器
·为同名端

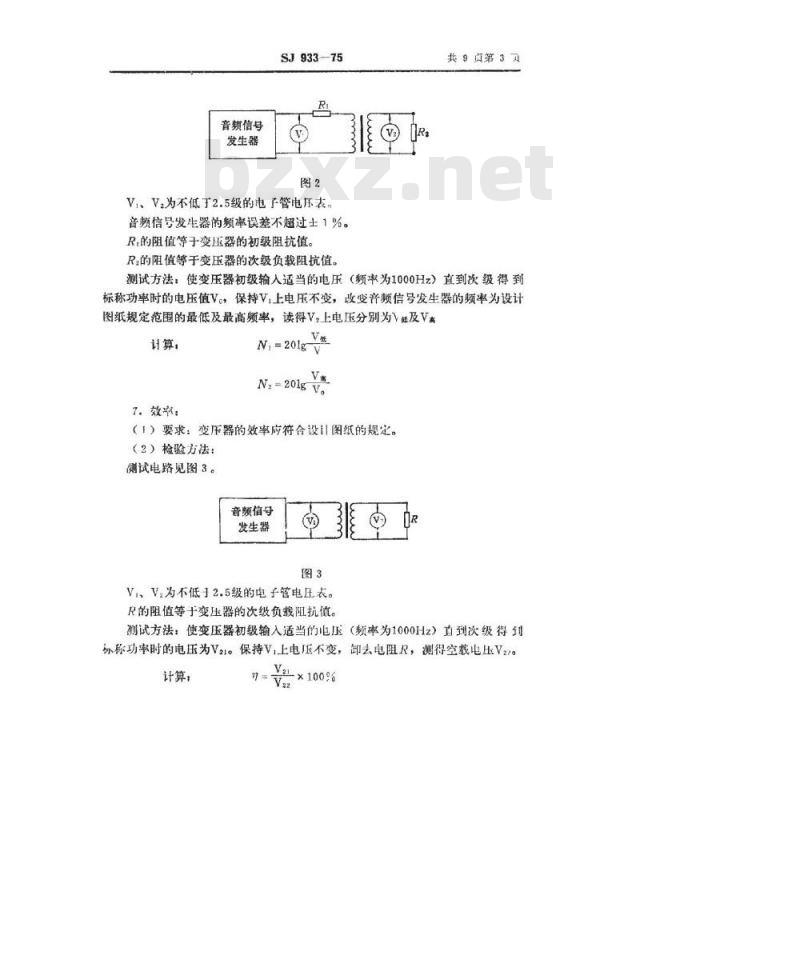

测试力法：在变压器初级输入不超过直流工作电压的交流电压（频率为1000Hz），按设计图纸规定相位正确联结，测定V，~V+V，时，则相位即为止确。6.频率特性：
（1）要求：变压器的频范围应符合设计图纸的规定。其低频端衰减应不超过3dB，高频端提升应不超过IdB。（2）检验方法：
川试电路见图2。
音频信号
发生器
SJ93375
VI、V，为不低于2.5级的电子管电压表。音频信号发生器的频率误差不超过土1%。R.的阻值等于变压器的初级阻抗值。R的阻值等于变压器的次级负载阻抗值。y3
共9页第3人
测试方法：使变压器初级输人适当的电压（频率为1000Hz）直到次级得到标称功率时的电压值V保持V，上电压不变，改变音频信号发生器的频率为设计图纸规定范围的最低及最高频率，读得V，上电压分别为V磁及V高计算，
7.效率：
N=20lgV
Ne=201gV
（1）要求：变压器的效率应符合设目图纸的规定。（2）检验方法：
测试电路见图3。
音题信号
发生器
V、V.为不低于2.5级的电子管电压表。R的阻值等于变压器的次级负载阻抗值。测试方法：使变压器初级输入适当的电压（频率为1000Hz）直到次级得到标称功率时的电压为V21。保持V,上电压不变，即去电阻R，测得空载电压V22。Va×100%
计算：
共9页第4页
8.变压系数：
SJ933-75
（1）要求：变压器的变压系数应符合设计图纸的规定，其误差不应超过±5%。

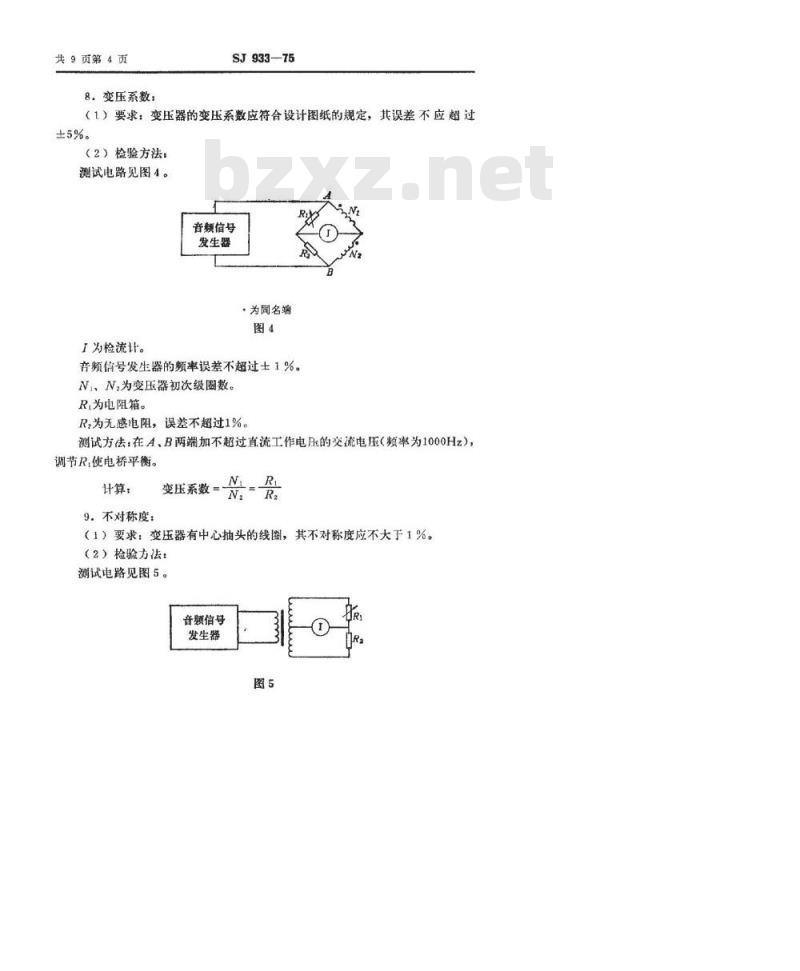

（2）检验方法：
测试电路见图4。
音频信号
发生器
·为同名端
I为检流计。
音频信号发生器的频率误差不超过士1%。N、N.为变压器初次级圈数。
R,为电阻箱。
R为无感电阻，误差不超过1%。
测试方法：在A、B两端加不超过直流工作电的交流电压（频率为1000Hz），调节R,使电桥平衡。
计算，
9不对称度：
变压系数=
（1）要求：变压器有中心抽头的线圈，其不对称度应不大于1%。（2）检验方法：
测试电路见图5。
音赖信号
发生器
1为检流计，
SJ933-75
音频信号发生器的频率误差不超过士1%；R.为电阻箱；
R为无感电阻，其误差不超过士0.1%。共9页第5页
测试方法：使音频信号发生器输出适当的电压（频率为1000Hz），调节R：使电桥平衡。
计算：
10.电感量：
2(R-R.)×100%
不对称度车
（1）要求，变压器的电感量应不小于设计图纸的规定。（2）检验方法：
a。无直流磁化电流时：
测试电路见图6。
音额信号
发生器
V、V，为不低于2.5级的电子管电压表；3
音频信号发生器的频率误差不超过士1%，R为100Q（或10.2）的无感电阻，误差不超过1%测试方法：试样为输出变压器时，使V，等于变压器直流工作电压值，试样为输人变儿器时，使V,等于
最低频率f（H.）。
一的直流工作电压值，测试频率为被测变止器工作的3
r为被测线圈的直流电阻值。
b.有直流磁化电流时：
测试电路见图7。
共9页第6页
音频信号
发生器
T,为1：1变压器；
SJ933—75
Vi、V为不低于2.5级的电子管电压表，I为直流电流表；
Lx为被测变压器初级电感；
L作阻流图用，其数值≥10Lx
R的阻值应小于-2\f:Lx，（式中于为测试用频事),其误老应不超过1%。10
测试方法：调节直流电源使电流表I为额定值；调节交流电源（其频率为被—3-的直流工作电
测变压器工作的最低频率），如试样为输入变压器时，使V，等于压，如试样为单端输出变压器时，则使V，等于直流工作电压值，读取电压表V的数值。
计算：
VR·2元f
式中：厂为测试用频率，（Hz)。11.线圈直流电阻：
（1）要求：变压器的线圈直流电阻应不超过设计图纸规定数值的士15%。（2）检验方法：采用测量误差不大于1.5%的任何方法进行。12.绝缘电阻：
（1）要求：变压器初次级线圈间及对铁芯间的绝缘电阻不小于50M2。（2）检验方法：用直流250V兆欧表测量，仪器误差不大于士10%。13.温度循环：
（1）要求：变压器应能经受温度为-40℃至+55°C的两次温度循环试验，此后，应无漆层损坏，锈蚀和机械损伤，绝缘电阻应不小于10M2。（2）试验方法：将变压器放人预先调到规定温度的高温箱和低温箱中进SJ933—75
行。每一次温度循环由下述过程组成：低盒-40±3℃
常温+20±5℃
高温+55±2°C
常温+20±5℃
保持2小时：
保持0.3小时；
保持1小时，下载标准就来标准下载网
保持0.5小时。
共9页第7页
试验后，变压器在正常气候条件下恢复6小时后进行检查和侧试。（3）检查和测试：
a、外观（按本标准第2条）；
b。绝缘电阻（按本标准第12条方法）。14.潮混：
（1）要求：变压器应能经受温度为+35±2℃，相对湿度为95±3%、护续48小时的潮湿试验，并在正常气候条件下恢复24小时后，应无漆层损坏和锈蚀，表面漆层应无肿胀、泛乳白或粘手现象，绝缘电阻应不小于2M品。（2）试验方法：将变压器放入温度为+35七2°C、相对湿度为95±3%的潮混温箱内，经48小时，从箱内取出，在正常气候条件下恢复24小时后，进行检查和测试。
（3）检查和测试：
a·外观（按本标准第2条)：
b：绝缘电阻（按本标准第12条)。15.振动：
（1）要求：变压器应能承受振频为20～50Hz、加速度达5g的振动试验，而无机械损伤，初级线圈电感量应符合本标准第10条的规定。（2）试验方法：将变压器按实际使用方法装在支架上，再按垂白和水平位置各一组，紧固在振动台上，在振频为20、30、40、50Hz、摄幅为0.5mm的条件下，每种频率各振动20分钟。（3）检查和测试：
a，外观（按本标准第2条）；
b。电感量（按本标准第10条)。16.冲击：
（1）要求，变压器应能承受冲频为30~40次/分、加速度为35g、连续10分钟的冲击试验，而无机械损伤，初级线圈电感量应符合本标准第10条的规定。（2）试验方法：将变压器按实际使用方法装在支架上，再按垂直和水半位共9页第8页
SJ933-76
置各一组，固定在冲击台上，在冲频为30～40次/分、加速度为35g的条件下。连续冲左10分钟。
（3）检查和测试：
a。外观（按本标准第2条)
b，电感量（按本标准第10条）。二、验收规则
17.变压器的验收试验分为交收试验和例行试验。试验时的环境条件，除在技术要求和试验方法中有规定者外，一般在正常气候条件下进行，正常气俊条件如下：环境温度：+15~+35℃；
相对混度：45~80%；
大气压力：650~800mmHg。
若产品在试验前已受环境气候条件的影响，应把产品在正常气候条件下放置24小时进行预处理。
18.交收试验：
（1）交收试验由制造厂技术检验部门（或有订货方代表参加）负责进行。（2）试样从每次提交的产品批中按1%抽样，但不少于5只产品，并按本标准第1～12条的要求和顺序进行。（3）在交收试验中，即使只有一个试样不符合任何一项要求时，则应以两倍数量的试样，按不合格项目进行复验。在复验中，若仍有一个试样不符合该项要求时，则该批产品为不合格。但允许按不合格项目进行分类，剔除不合格品（不整批报废)，重新提交进行验收。19.例行试验
（1）例行试验根据产品质量情况每半年至少进行-次。在更改结构、上艺，影响产品性能的主要原材料时亦应进行。经过例行试验的产品不得作为成品交货。例行试验的记求，根据使用单位的要求予以提供。（2）试样从当前生产的、并经交收试验合格的产品中每种抽取5～10只产品，并按本标准第1～16条的要求和顺序进行。（3）在例行试验中，即使有一个试样不符合任何一项要求时，则应以两倍数量的试伴进行复验。在复验中，若仍有一一个试样不符合要求时，则例行试验不SJ933—75
共9页第9页
合格，应停止产品的交收和出厂，直到查明原风和消除症病，并经再次例行试验合格后，验收可恢复。
三、标志、包装、运输、贮存
20.标志：
在每个变压器上应有标志或标签。21.包装：
（1）变压器应用硬纸盒或塑料袋包装，并附说明，其上注明：a，制造厂的名称，
b·变压器的型号和规格；
c.出头标志说明，
d，线圈的线径和圈数，
（2）装有变压器的硬纸盒或塑料袋，应装在干燥的木箱或纸箱中，箱内垫以防潮纸，并应塞紧而不晃动，箱内应放有装箱单。（3）装箱单和包装箱的外表，应相应标明产品名称、型号规格、数虽、重以及制造厂名称、包装者、日期、检验印章等。量，
包装箱上还应有相适应的运输要求标志。注：经供覆双方商定，可以采用简化包装或特殊包装，也可不附说明书。22.运输：
包装成箱的变压器在能够避免雨、雪直接淋袭的条件下，可用任何运输工具运送。
23，忙存；
包装成篇的变压器，应贮存在环境温度为-10～+40℃C、相对湿度在80%以下、无急剧的温度变化，周圈空气中没有酸性、碱性或其它腐蚀性气体的库房里。
