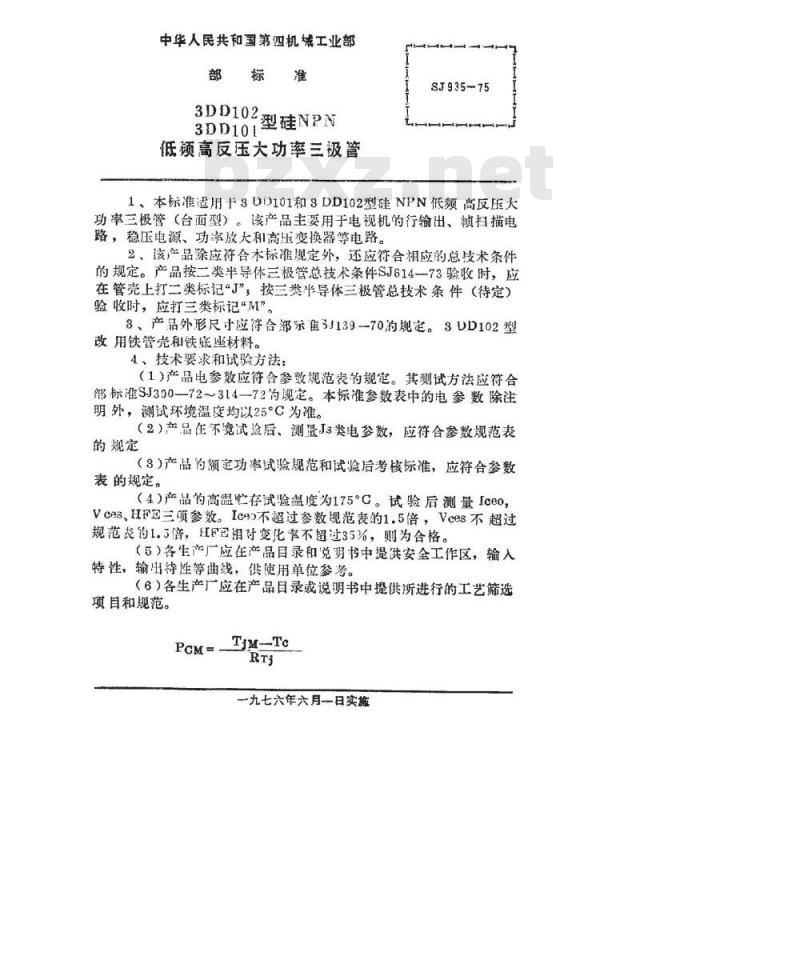

【电子行业标准(SJ)】 3DD101(102)型硅NPN低频高反压大功率三极管

中华人民共和国第四机城工业部部标准
3DD102型硅NPN
3DD101
低顿高反压大功率三极管
SJ935-75
1、本标准适用十8UD101和8DD102型硅NPN低频高反压大功率三极管（台面型）。该产品主要用于电视机的行输出、顿扫描电路，稳压电源、功率放大和高压变换器等电路。2、该产品除应待合木标准规定外，还应符合相应的总技术条件的规定。产品按二类半导体三极管总技术条件SJ614一73验收时，应在管壳上打二类标记“J”，按三类半导体三极管总技术条件（待定）验收时，应打三类标记“M”。
8、产品外形尺寸应等合部宗隹3J139--70的规定。3DD102型改用铁管壳和铁底座材料。
4、技术要求和试验方法：
（1）产品电参数应符合参数规范表的规定。其测试方法应符合部标准SJ300—72~314-72为现定。本标准参数表中的电参数除注明外，测试环境温度均以25°C为准。（2）产品在不境试检后、测量J3类电参数，应符合参数规范表的规定
（8）产品的额定功率试验规范和试验后考核标准，应符合参数表的规定。
（4）产品的高温忙存试验温度为175°C。试验后测量Ice0，Vces、HFE三项参效。Ico不超过参数规范表的1.5倍，Vces不超过规范表的1.5倍，HFE相对变化率不超过35%，则为合格。（5）各生产厂应在产品目录和兑明书中提供安全工作区，输入特性，输出持性等曲线，供使用单位参考。（6）各生产厂应在产品目录或说明书中提供所进行的工艺筛选项目和规范。
PcM=_TjM-Te
一九七六年六月一日实施
共5页第2页
电参数
极限参数
SJ935-75

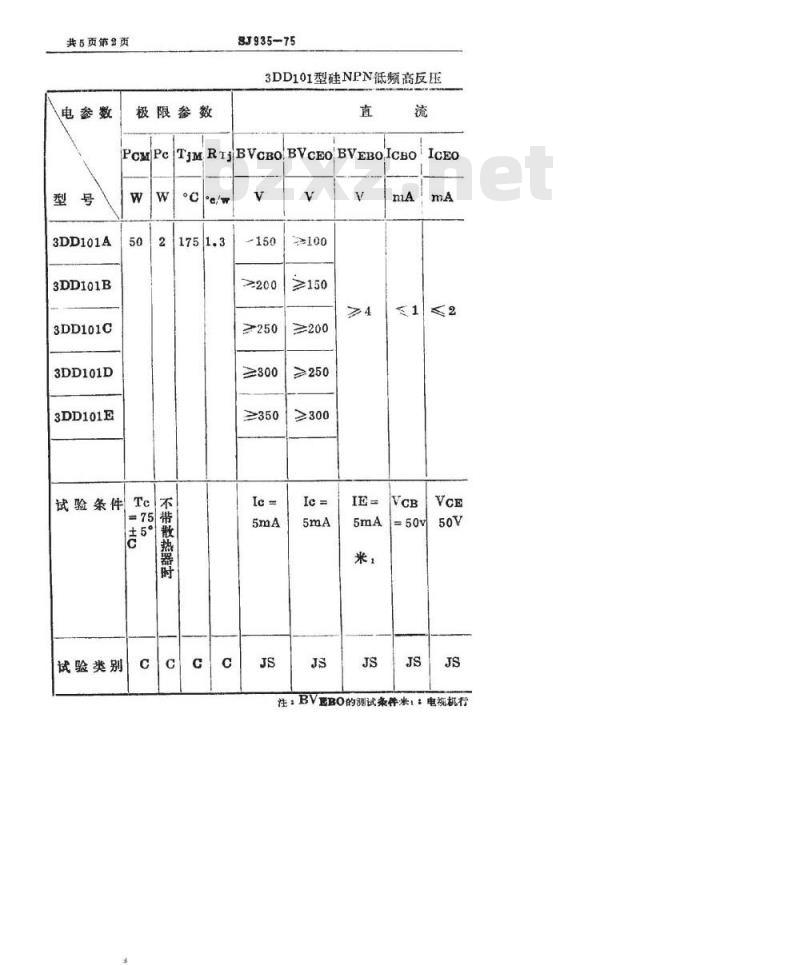

3DD101型硅NPN低频高反压
TJM RTJBVCBO BVCEO BVEBO,ICBO ICEOPcmPc免费标准下载网bzxz
3DD101A
3DD101B
3DD101C
3DD101D
3DD101E
试验条件
带散热器时
试验类别
≥300
≥350
≥150
≥300
注：BV惠BO的测试条件米：：电视机行SJ935-75

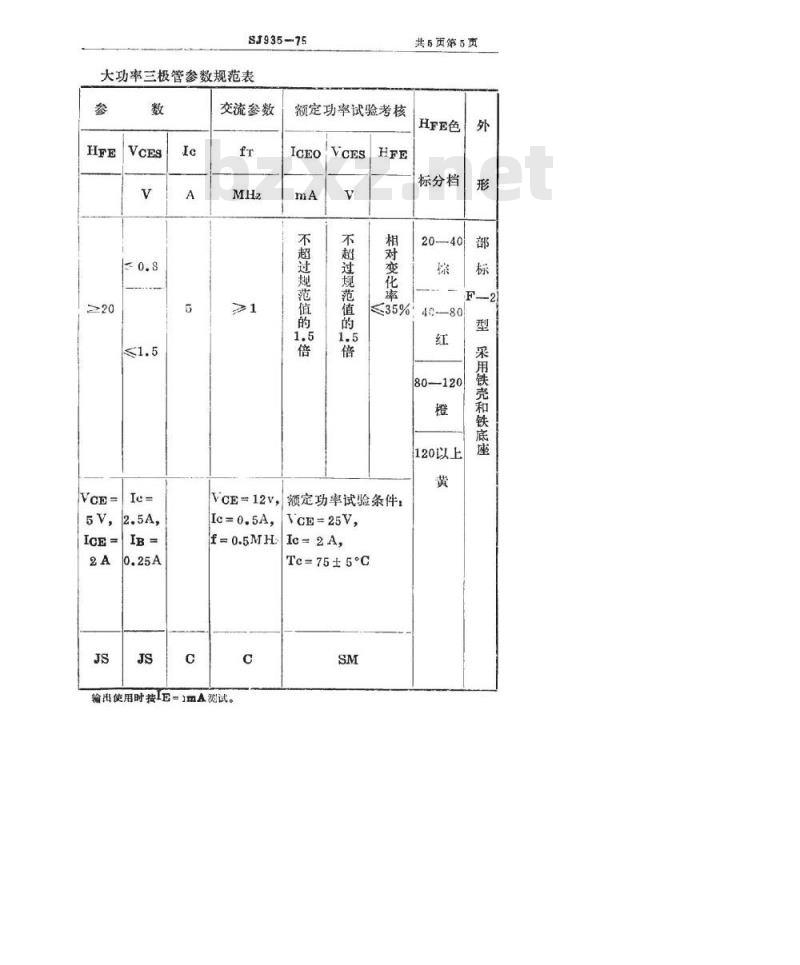

大功率三极管参数规范表
交流参数
VcE=12V
IC=0.5A，
输出使用时按IE-1mA测试，
额定功率试验考核
不超过规范值的巧放
不超过规范值的
对变化率
≤35%
额定功率试验条件：
VCE=25V,
Ic=2A,
Ic=75±5°℃
共5页第3页
HFE色
标分档
80--120
120以上
共5页第4页
电参数
极限参数
3DD102A
3DD102B
3DD102C
3DD102D
3DD102E
测试条件
试验类别
8J935-75

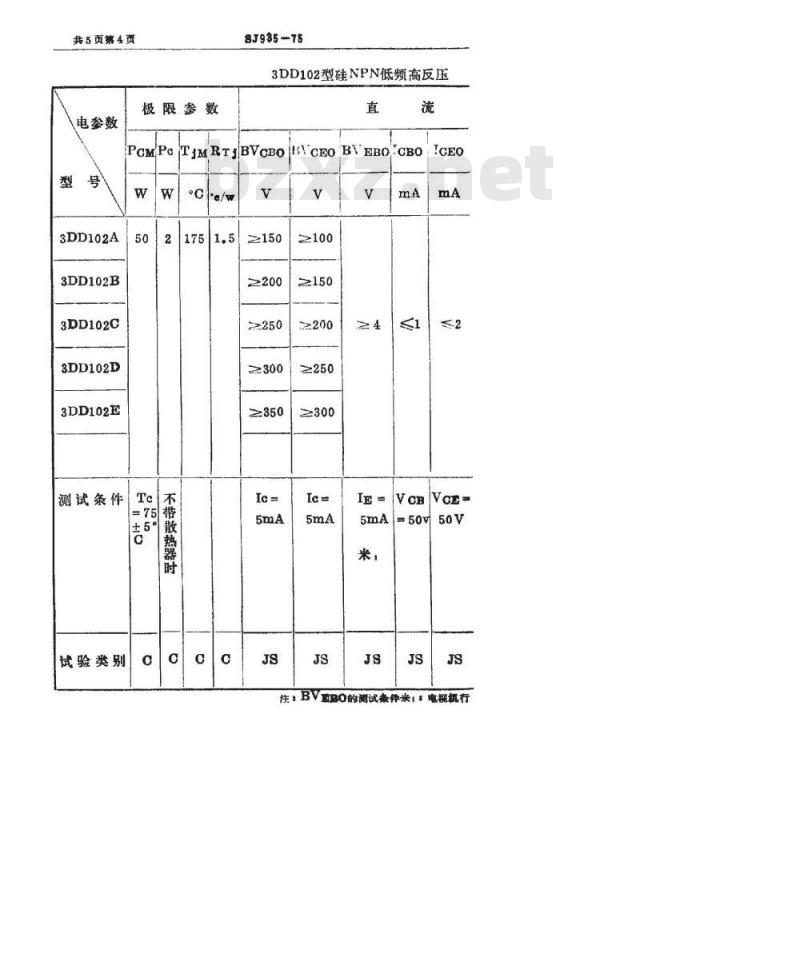

3DD102型硅NPN低频高反压
TMRTyBVcBO
不带散热器时
≥150
≥200
≥250
≥300
≥350
≥100
≥150
≥200
≥250
≥300
注：BV惠BO的测试条件来！：电视机行SJ935-75

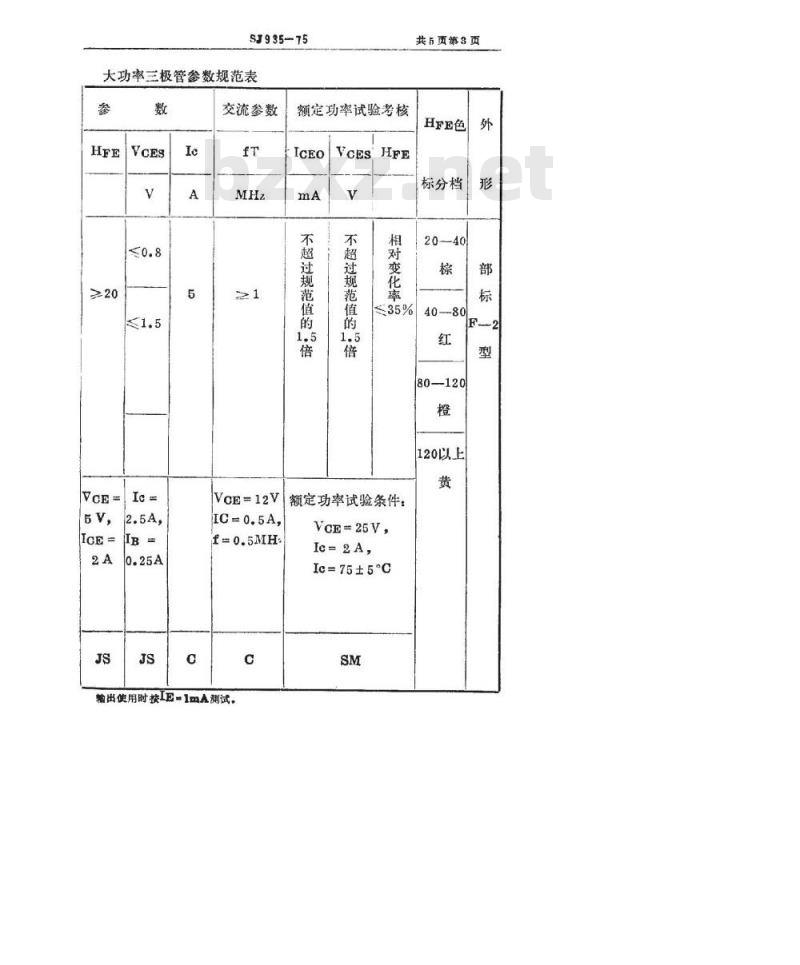

大功率三极管参数规范表
交流参数
额定功率试验考核
不超过规范值的，
超过规范值的，
对变化率
共5页第5页
HFE色
标分档
80-120
120以上
VCE=12V,
额定功率试验条件：
Ic=0.5A，
VCE=25V,
Ic=2A,
Tc=75±5°C
输出使用时接IE-)mA测试。
采用铁壳和铁底座
