【电子行业标准(SJ)】 电子束管电子光学系统电极命名方法

中华人民共和国第四机械工业部部标准bzxz.net
电子束管电子光学系统电极命名法SJ958-75

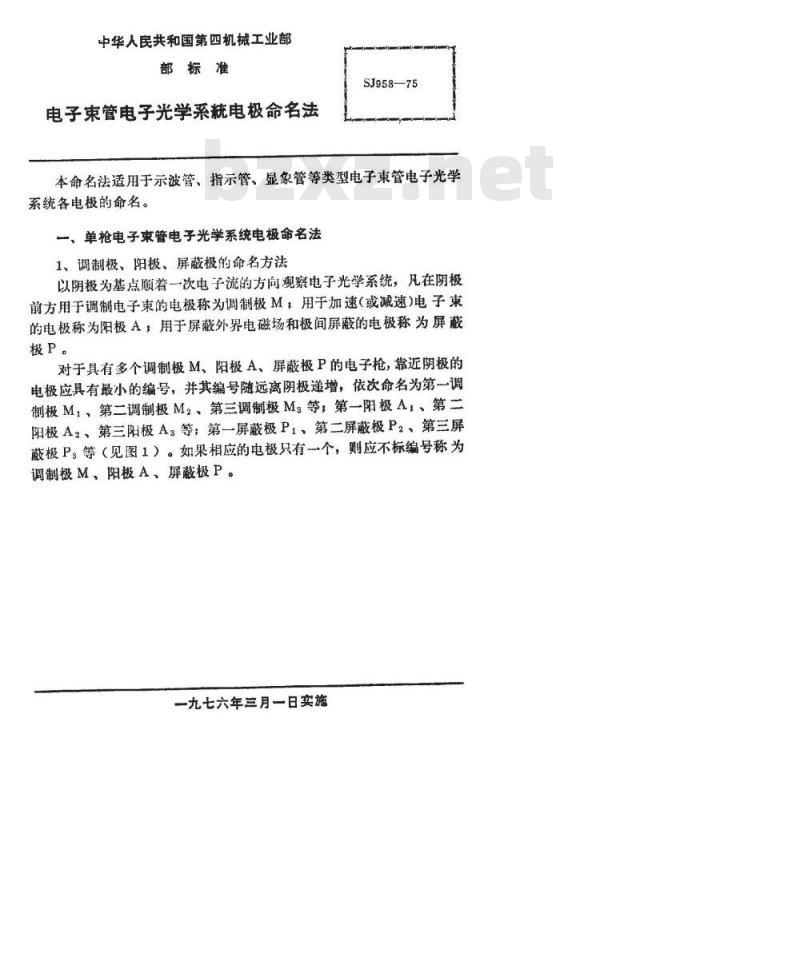

中华人民共和国第四机械工业部部标准
电子束管电子光学系統电极命名法SJ958-75
本命名法适用于示波管、指示管、显象管等类型电子束管电子光学系统各电极的命名。
一、单枪电子束管电子光学系统电极命名法1、调制极、阳极、屏蔽极的命名方法以阴极为基点顺着一次电子流的方向观察电子光学系统，凡在阴极前方用于调制电子束的电极称为调制极M：用于加速（或减速)电子束的电极称为阳极A，用于屏蔽外界电磁场和极间屏蔽的电极称为屏蔽极P。
对于具有多个调制极M、阳极A、屏蔽极P的电子枪，靠近阴极的电极应具有最小的编号，并其编号随远离阴极递增，依次命名为第一调制极M，，第二调制极M2、第三调制极Ms等，第一阳极A，、第二阳极A2、第三阳极A3等；第一屏蔽极P1、第二屏蔽极P2，第三屏蔽极P：等（见图1）。如果相应的电极只有一个，则应不标编号称为调制极M、阳极A、屏蔽极P。
一九七六年三月一日实施
龚3页第2页
MzAlA2A3
SJ958-75

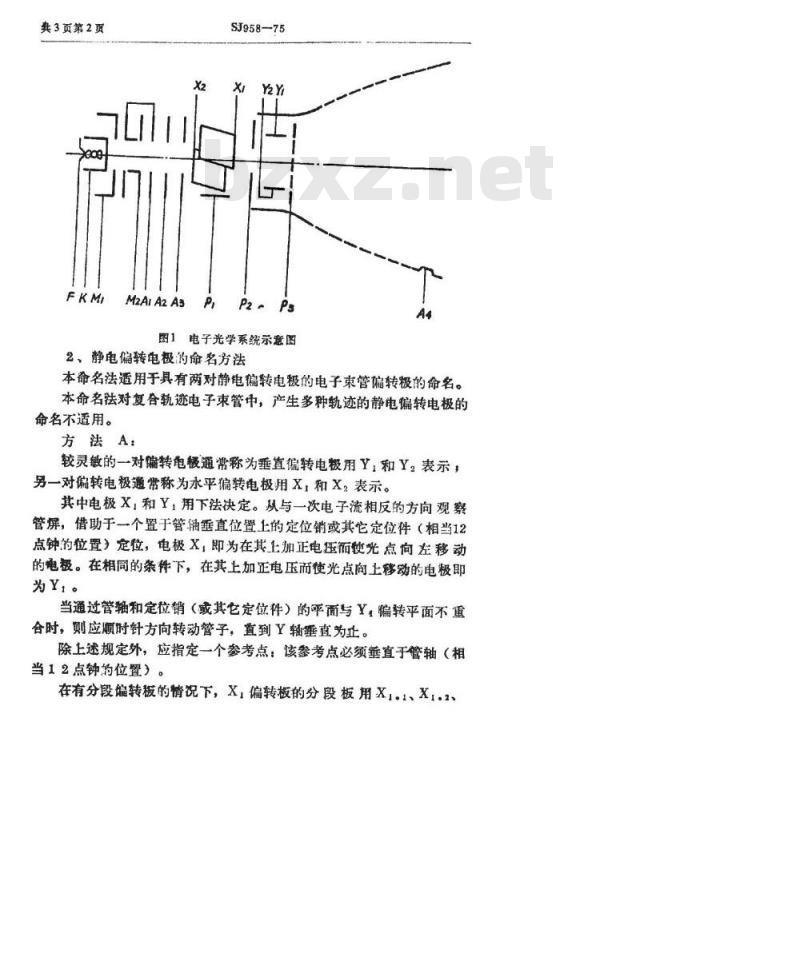

图1电子光学系统示意图
2、静电偏转电极的命名方法
本命名法适用于具有两对静电偏转电极的电子束管偏转极的命名。本命名法对复合轨迹电子束管中，产生多种轨迹的静电编转电极的命名不适用。
方法A：
较灵敏的一对编转电极通常称为垂直偏转电极用Y，和Y?表示，另一对偏转电极通常称为永平偏转电极用X，和X，表示。其中电极X，和Y，用下法决定。从与一次电子流相反的方向观察管屏，借助于一个置于管垂直位置上的定位销或其它定位件（相当12点钟的位置》定位，电极X，即为在其上加正电压而使光点向左移动的电极。在相同的条件下，在其上加正电压而使光点向上移动的电极即为Y.。
当通过管轴和定位销（或其它定位件）的平面与Y，编转平面不重合时，则应顺时针方向转动管子，直到Y输垂直为止。除上述规定外，应指定一个参考点：该参考点必须垂直于管轴（相当12点钟的位置）。
在有分段偏转板的情况下，X，偏转板的分段板用X1.1、X，.2、SI958-75
#3页第3页
Xi.3等表示，Y.偏转板的分段板用Y1.1·Y..2·Y1.3等表示。方法B：
靠近阴极的两个偏转电极用D，和D2表示，靠近屏面的两个偏装电极用D3和D4表示。
在靠近屏面的两个电极中，与管基上编号数字最小的管针连接的个电极称为D：，其余的偏转电极按下图表示。P2

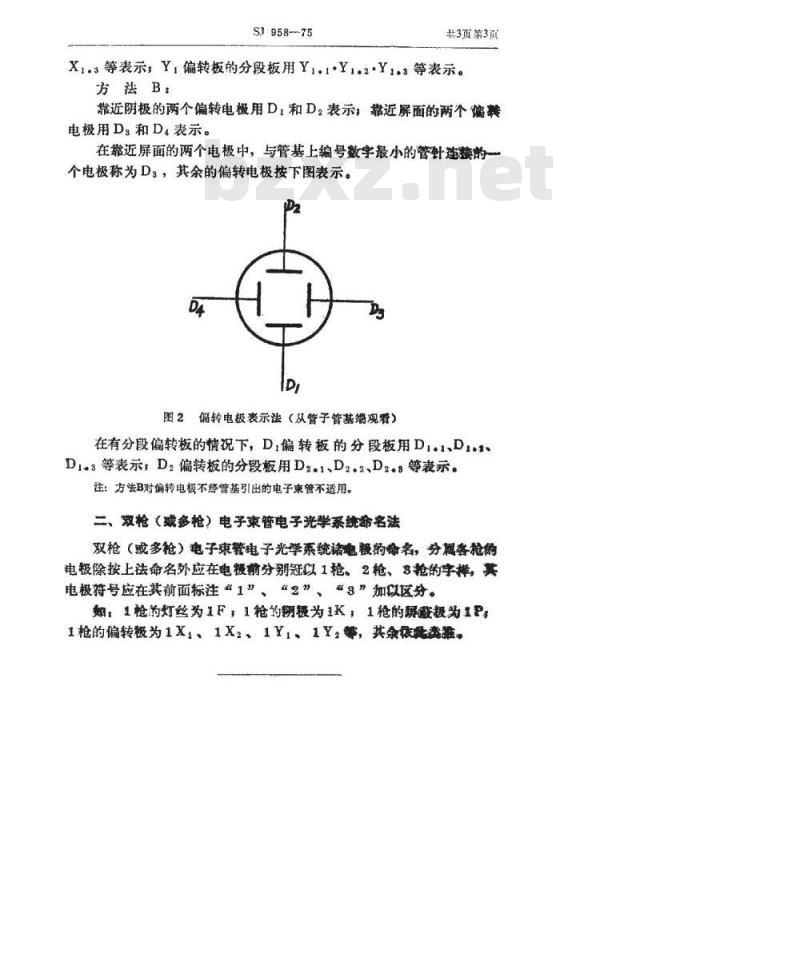

图2偏转电极表示法（从管子管基端观署）在有分段偏转板的情况下，D，偏转板的分段板用D..1、D..、D1-3等表示，D2偏转板的分段板用D2.1、D2.2、D2.等表示。注：方B对偏转电极不终管基引出的电子束管不适用。二、双枪（或多枪）电子束管电子光学系统命名法双枪（或多枪）电子求警电子光学系统诸电极的命名，分腿客枪角电极除按上法命名外应在电极翁分别冠以1枪、2枪、8抢的手样，其电极持号应在其前面标注“1”、“2”、“9”加以区分。如：1枪的灯丝为1F，1枪的极为1K，1枪的解藏极为1P1枪的偏转极为1X1、1X2、1Y1、1Y2等，其余微批类维。
