【电子行业标准(SJ)】 CA型矩形插头座

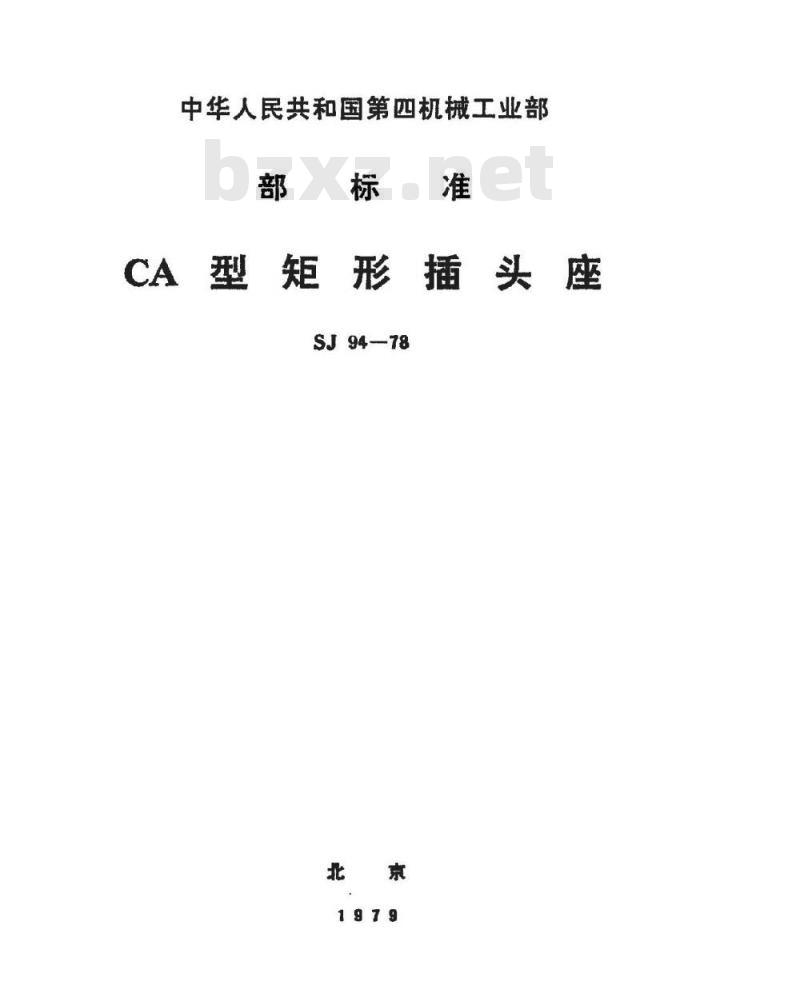

中华人民共和国第四机械工业部部标准
CA型矩形插头座
SJ94-78

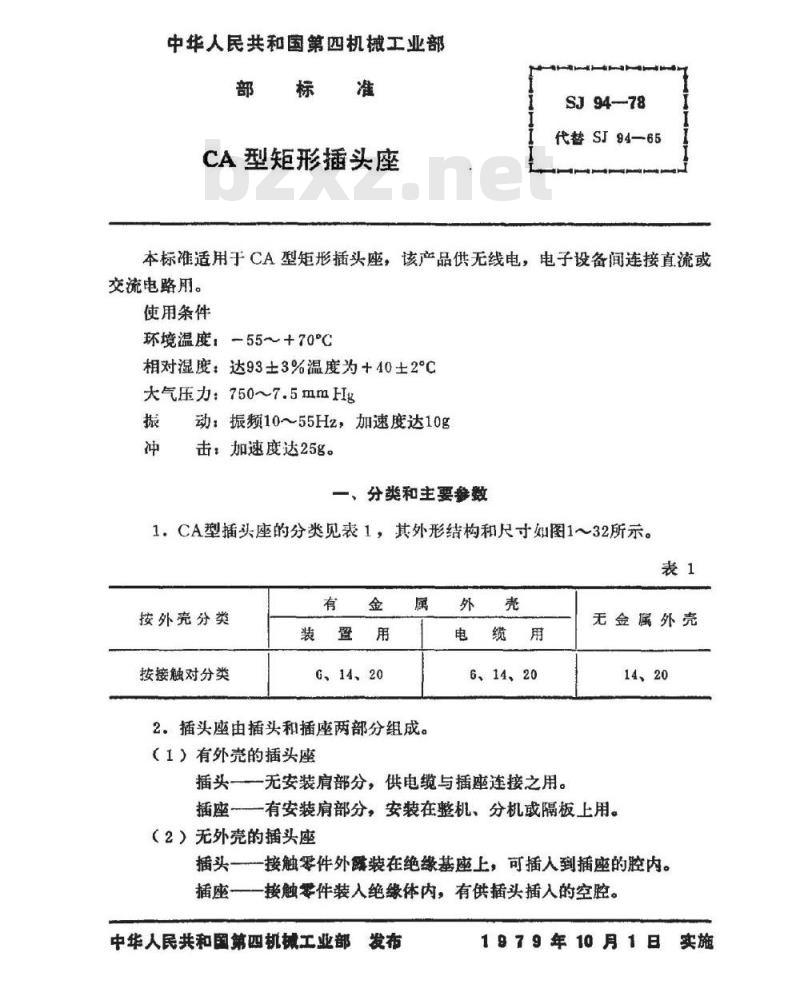

中华人民共和国第四机械工业部部标
CA型矩形插头座
SJ 94—-78
代替SJI94—65
本标准适用于CA型矩形插头座，该产品供无线电，电子设备间连接直流或交流电路用。
使用条件
环境温度：55～+70℃
相对湿度：达93±3%温度为+40土2°C大气压力：750~7.5mmHg
动：振频10~55Hz，加速度达10g击：加速度达25g。
、分类和主要参数
1.CA型插头座的分类见表1，其外形结构和尺寸如图1～32所示。表1
按外壳分类
按接触对分类
6、14、20
2，插头座由插头和插座两部分组成。（1）有外壳的插头座
6、14、20
插头一一一无安装肩部分，供电缆与播座连接之用，无金属外壳
14、20
插座一一有安装肩部分，安装在整机、分机或隔板上用。（2）无外壳的插头座
插头一一接触零件外露装在绝缘基座上，可插人到插座的腔内。插座一一接触零件装入绝缘体内，有供插头插入的空腔。中华人民共和国第四机械工业部发布1979年10月1日实施
共38页第2页
SJ 9478

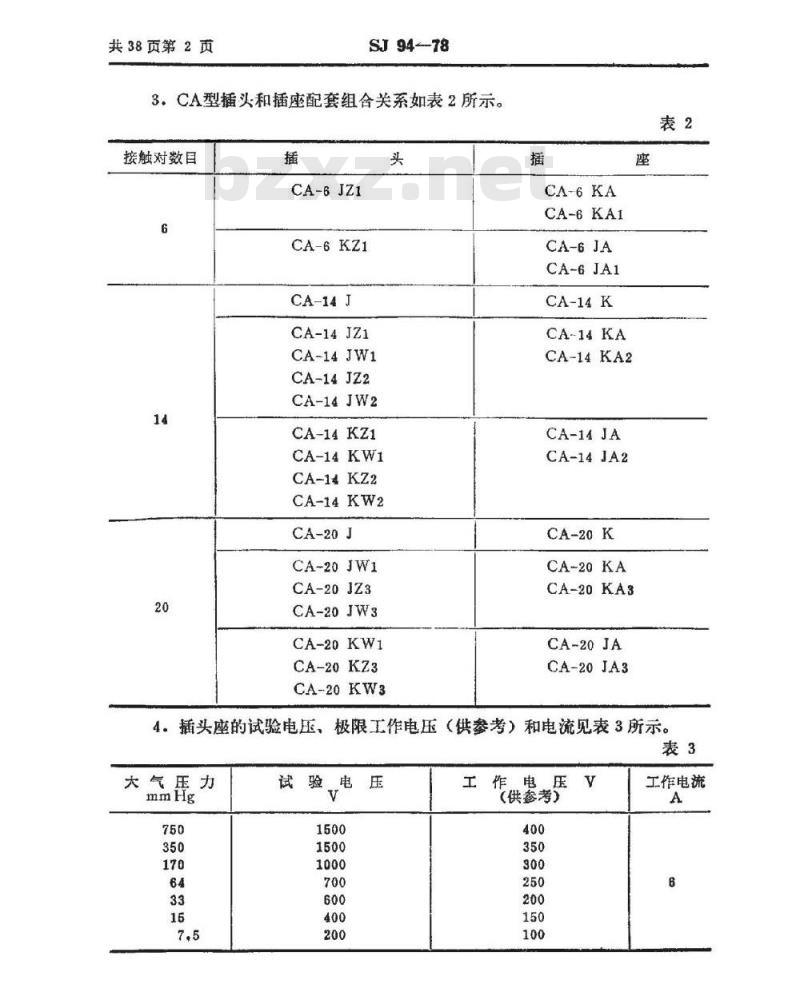

3。CA型插头和插座配套组合关系如表2所示。接触对数目
CA-6JZ1
CA-6KZ1
CA-14 J
CA-14JZ1
CA-14JW1
CA-14JZ2
CA-14 JW2
CA-14 KZ1
CA-14KW1
CA-14 KZ2
CA-14KW2
CA-20J
CA-20JW1
CA-20JZ3
CA-20JW3
CA-20 KW1
CA-20 KZ3
CA-20KW3
CA-6KA
CA-6 KA1
CA-6 JA
CA-6 JA1
CA-14 K
CA-14 KA
CA-14 KA2
CA-14 JA
CA-14 JA2
CA-20 K
CA-20 KA
CA-20 KA3bzxZ.net
CA-20 JA
CA-20JA3
4：插头座的试验电压、极限厂作电压（供参考）和电流见表3所示。表3
大气压力
试验电压
工作电压
（供参考）
工作电流
SJ9478

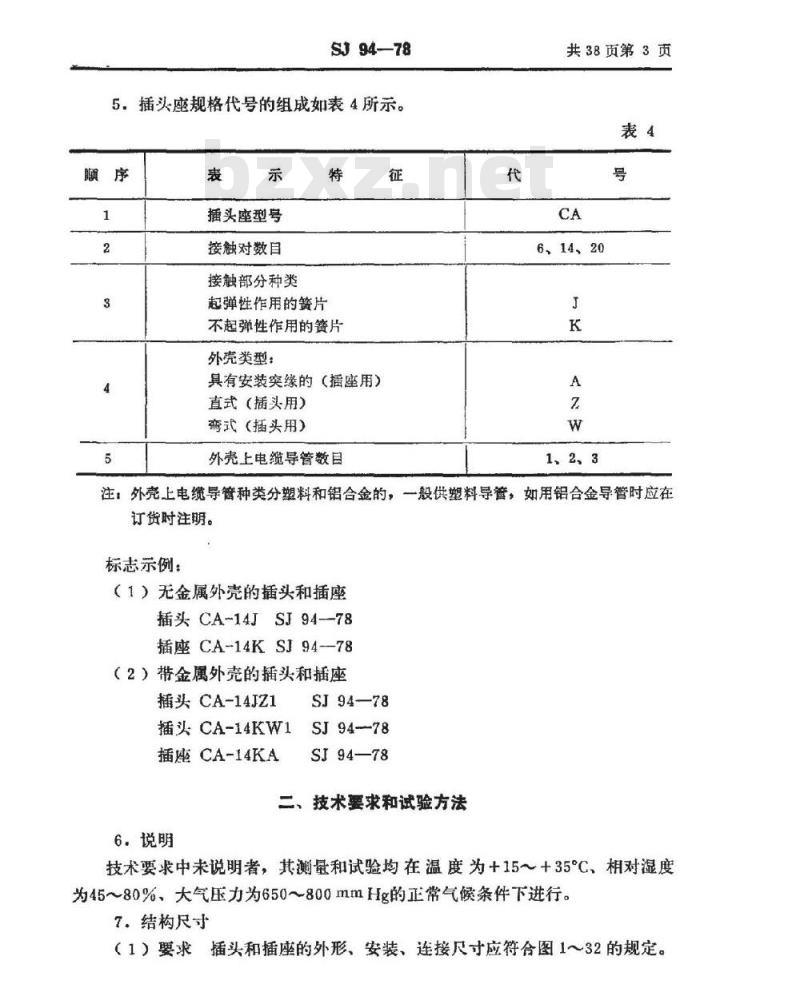

5：插头座规格代号的组成如表4所示。顺序
插头座型号
接触对数目
接触部分种类
起弹性作用的簧片
不起弹性作用的簧片
外壳类型：
具有安装突缘的（插座用）
直式（插头用）
弯式（插头用）
外壳上电缆导管数目
共38页第3页
6、14、20
1、2、3
注：外亮上电缆导管种类分塑料和铝合金的，一般供塑料导管，如用铝合金导管时应在订货时注明。
标志示例：
（1）无金属外壳的插头和插座
插头CA-14JSJ94--78
插座CA-14KSJ94--78
（2）带金属外壳的插头和插座
插头CA-14JZ1
插头CA-14KW1
插座CA-14KA
SJ 94—78
SJ94--78
SJ94—78
二，技术要求和试验方法
6．说明
技术要求中未说明者，其测量和试验均在温度为+15～+35°C、相对湿度为45~80%、大气压力为650~800mmHg的正常气候条件下进行。7.结构尺寸
（1）要求插头和插座的外形、安装，连接尺寸应符合图1～32的规定。共38页第4页
SJ94-78

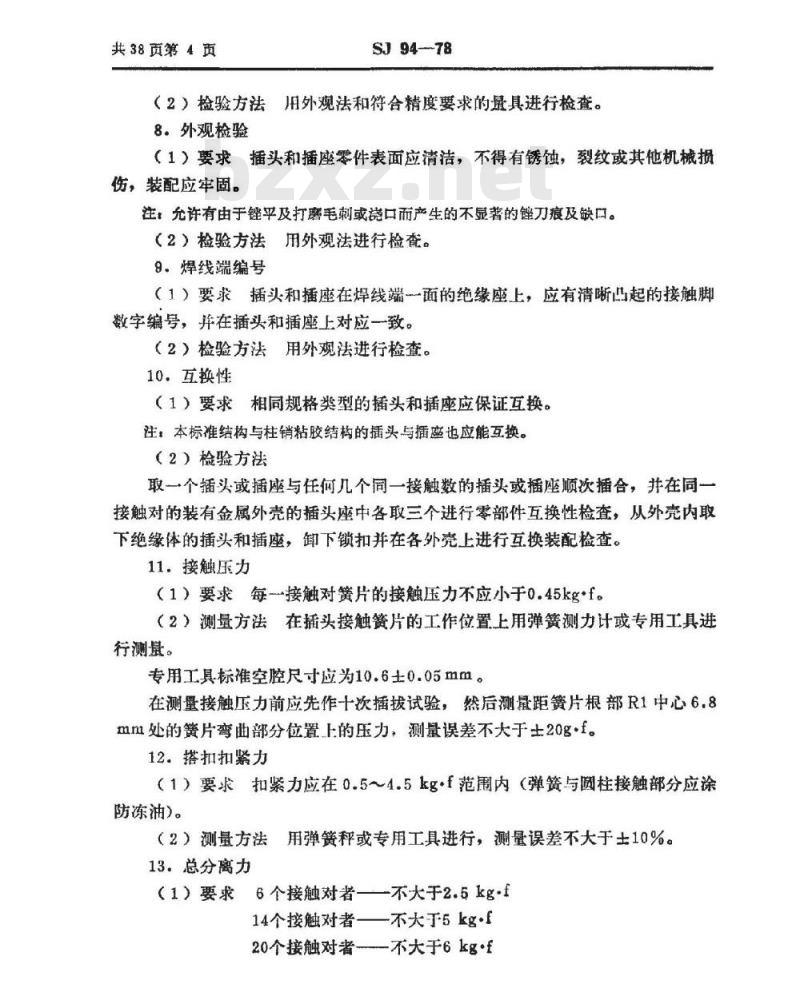

（2）检验方法用外观法和符合精度要求的载具进行检查。8.外观检验
（1）要求插头和插座零件表面应清洁，不得有锈蚀，裂纹或其他机械损伤，装配应牢固。
注，允许有由于链平及打磨毛刺或瓷口而产生的不显著的锉刀痕及缺口。（2）检验方法用外观法进行检查。9。焊线端编号
（1）要求插头和插座在焊线端一面的绝缘座上，应有清晰起的接触脚数字编号，并在插头和插座上对应一致。（2）检验方法用外观法进行检查。10.互换性
（1）要求相同规格类型的插头和插座应保证互换。注：本标准结构与柱销粘胶结构的插头与插座也应能互换。（2）检验方法
取一个插头或插座与任何几个同一接触数的插买或插座顺次插合，并在同一接触对的装有金属外壳的插头座中各取三个进行零部件互换性检查，从外壳内取下绝缘体的插头和插座，卸下锁扣并在各外壳上进行互换装配检查。11．接触压力
（1）要求每一接触对簧片的接触压力不应小于0.45kgf。（2）测量方法在插头接触簧片的工作位置上用弹簧测力计或专用工具进行测量。
专用工具标准空腔尺寸应为10.6士0.05mm。在测量接触压力前应先作十次播拨试验，然后测量距簧片根部R1中心6.8mm处的簧片弯曲部分位置上的压力，测量误差不大于士20g·f。12.搭扣扣紧力
（1）要求扣紧力应在0.5～4.5kgf范围内（弹簧与圆柱接触部分应涂防冻油)。
（2）测量方法用弹簧秤或专用工具进行，测量误差不大于士10%。13.总分离力
（1）要求6个接触对者—一不大于2.5kg·f14个按接触对者——不大于5kg·f20个接触对者-不大于6kg?f
SJ 94--78
共38页第5页
（2）测量方法用弹簧秤或加静负荷法沿插头座拨出轴向进行，其测量误差不大于士10%，标准空腔尺寸为10.2+0.05mm，光洁度为又7。14，接触电阻
（1）要求插头座每一一接触对的接触电阻为：常态≤0.019
寿命试验后<0.0152
（2）量方法可用电压一一电流法或其他真续式仪表进行，测量误差不大于±10%。
15，绝缘电阻
（1）要求插头座所有相邻接触对之间，以及任一接触对与外壳之间的绝缘电阻为：
常态21000M2
高温≥200M2
潮湿≥10Mα
（2）测量方法用测量误差不大于土20%的500V兆欧表进行。16.抗电强度
（1）要求插头座所有相邻接触对之间，以及任一接触对与外壳之间应能承受下述试验电压1分钟的作用，而无击穿和飞弧。常态50Hz1500V
低气压（7.5mmHg）50Hz200V
（2）高压设备容量不小于0.5kVA，误差不大于士10%。（3）试验方法将试验电压加于被测端之间，逐步升高电压至规定值，保持1分钟后逐步降低电压后断开。17．低气压
（1）要求插头座在低气压7.5mmHg时应能承受规定试验电压（第16条）1分钟的作用，而无击穿和飞弧。（2）试验方法将插头座放人低气压箱内降低箱内气压至规定值，在箱内检查抗电强度（按第16条）。
18.振动
（1）要求插头插人插座后在三个相互垂直的安装方向上应能承受加速度达10g的下述振动作用：
&：振动强度在报频为20、40、55Hz时各振0.5小时而无机损伤。共38页第6页
SJ 94-78
b：振动稳定性在振频为10～55Hz范围内，每隔10Hz振动5分钟应无电接触破坏。
（2）试验方法将插头座按三个方向固定在振动台上，每个方向试样数量大致相同。
（3）检查
a、振动强度试验后检查外观（接第8条）)，b：振动稳定性试验过程中检查电接触情况。将插头座所有接触对串联，并通以交流0.1A（电源电压6.3V左右），然后将其电压降引向示波器，检查有无电接触破坏现象。也可用其他无惯性指示器进行检查。
19.冲击
（1）要求插头座在三个相互垂直安装方向上应能承受冲频为60～80次/分，加速度达25g，4000次的冲击作用而无电接触破坏和机械损伤。（2）试验方法将插头座按三个方向固定在冲击台上，每个方向试样数量大致相同。
（3）检查
8。冲击试验后检查外观（按第8条）；b。冲击过程中检查电接触情况（方法同第18条）。20.高温
（1）要求插头座应能承受温度为+70℃，持续2小时的高温作用，而绝缘电阻应符合规定要求同时应无机械损伤。（2）试验方法将插头座放入高温箱内逐步升温至规定值保持2小时。（3）检查
a：绝缘电阻（按第15条）在箱内进行测量b外观（按第8条）。
注，允许试样自箱内取出后5分钟内测量。21。温度循环
（1）要求插头座应能承受温度为-55～+70C三次温度循环作用而无机械损伤。
（2）试验方法将插头座放人预先调到规定温度的低温箱和高温箱中进行，每一温度循环由下述过程组成。温度（C）
+70±2
+15~35
+15～35
SJ94-7B
时间（分钟）
共38页第7页
（3）检查试验后在正常条件下放置1小时后检查外观（按第8条）。22.潮湿
（1）要求插头座应能经受相对湿度为93土3%，温度为+40士2℃的潮湿作用，而绝缘电阻应符合规定要求，同时应无锈蚀。（2）试验方法将插头、插座放人潮湿箱内，箱内相对湿度和温度达到规定值保持48小时后。
（3）检查
a：绝缘电阻（按第15条）在箱内测量。b：在正常条件下放置1小时后检查外观（按第8条）。注：①允许试样自箱内取出后5分钟内测量。②一般胶木粉塑料材料充许箱内取出15分钟后测量。23.插拨寿命
（1）要求插头座在无电负荷的情况下，应能经受1000次插拔的寿命试验，面接触电阻、总分离力应符合规定要求，同时应无机械损伤。（2）试验方法用人工或用每分钟插拨8～20次的专用试验设备上进行。（3）检查
a：接触电阻（按第14条）。
b．总分离力（按第13条）。
C，外观（按第8条），允许镀层有磨损至露出基体材料。三、验收规则
24插头座应经制造厂技术检验部门检验，检验分交收试验和例行试验两类。
25．交收试验
（1）从每批提交产品中抽取1%，但每种类型不少于5个，试样按第7～14条进行交收试验。
（2）在交收试验中，即使有一个试样不符合某项要求，则应抽取双倍数量共38页第8页
的试样，按不合格项自进行复验。SJ94-78
在复验中若仍有一个试样不符合要求，则整批产品按不合格项自进行检查。26。例行试验
（1）根据插头座的质量情况，每年进行1～2次例行试验，在改变结构、制造工艺或换用材料时亦需进行。经过例行试验的试样不得作为成品交货。列行试验的记录，根据订货单位的要求应手提供。（2）从当前生产的，并经交收试验合格的产品中，每种类型各抽不少于5个试样，按第7～23条进行例行试验。（3）在例行试验中，即使仅有的一个试样不符合某项要求，则应抽取双倍数量的试样进行复验，复验时除进行该项试验外，还应该通过协商确定进行和该项目有关的试验项目，试验程序不变。在复验中若仍有一个试样不符合要求，则应在生产中查明产生瘫病的原因，并采取措施加以消除。
四、包装、运输、保窗
27.包装
（1）插头座应用防潮纸或薄膜包装好装人包装盒。（2）装有插头或插座的包装盒，应装在干燥、防潮、防尘，防的包装箱内，包装盒在包装箱内应塞紧而不晃动，箱内应放有装箱单。（3）装箱单和包装盒、包装箱的外表，应注明制造厂名，产品的名称、型号、标准号、数量，以及包装者、日期、检验印章等。包装箱上应有相应的运输要求标志。28.运输
包装成箱的插头或插座在避免雨（雪）淋的条件下，可用任何运输工具运送。
29.保管
包装成箱的插头或插座，应在环境温度为+5～35°℃，相对湿度不大于80%，周围空气中没有酸性，碱性或其他腐蚀性气体的库房内保管。@11.5
去盖视图
SJ 94--78
插头CA-6JZ1
共38页第9页
共38页第10页
去盖视图
SJ94-78
插座CA-6KA
2—Φ4.5
2—Φ4.5
安装开孔尺寸
去盖视图
SJ94-78
插座CA-6KA1
共38页第11页
安装开孔尺寸
