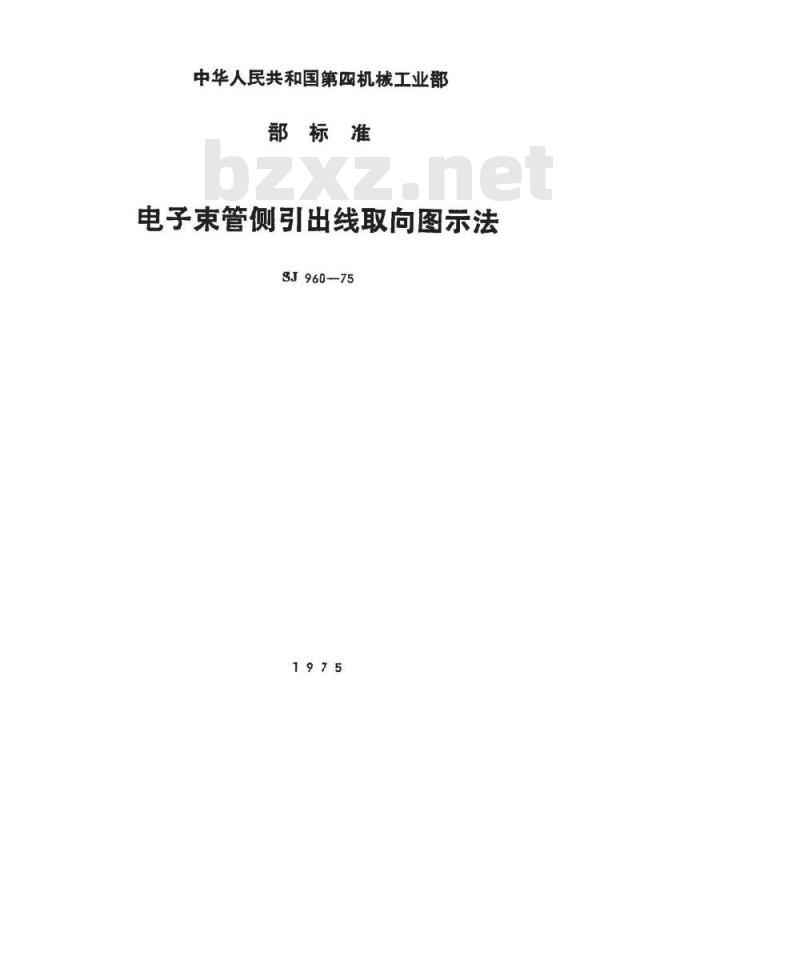

中华人民共和国第四机械工业部部标准
电子束管侧引出线取向图示法
SJ960-75免费标准bzxz.net

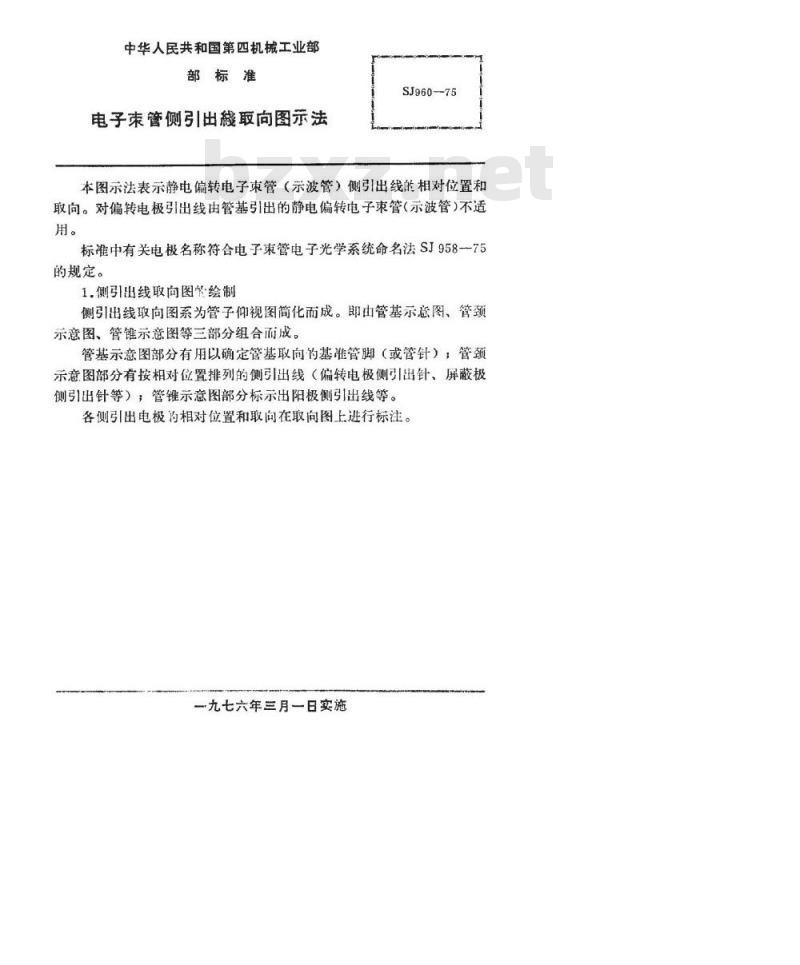

中华人民共和国第四机械工业部部标准
电子束管侧引出綫取向图示法
SJ960-75
本图示法表示静电偏转电子束管（示波管）侧引出线的相对位置和取向。对偏转电极引出线由管基引出的静电偏转电子束管（示波管）不适用。
标准中有关电极名称符合电子束管电子光学系统命名法SJ.958—75的规定。
1.侧引出线取向图必绘制
侧引出线取向图系为管子仰视图简化而成。即由管基示意图、管颈示意图、管锥示意图等三部分组合而成。管基示意图部分有用以确定管基取向的基准管脚（或管针）：管颈示意图部分有按相对位置排列的侧引出线（偏转电极侧引出针、屏蔽极侧引出针等）：管锥示意图部分标示出阳极侧引出线等。各侧引出电极的相对位置和取向在取向图上进行标注。一九七六年三月一日实施
共2真第2页

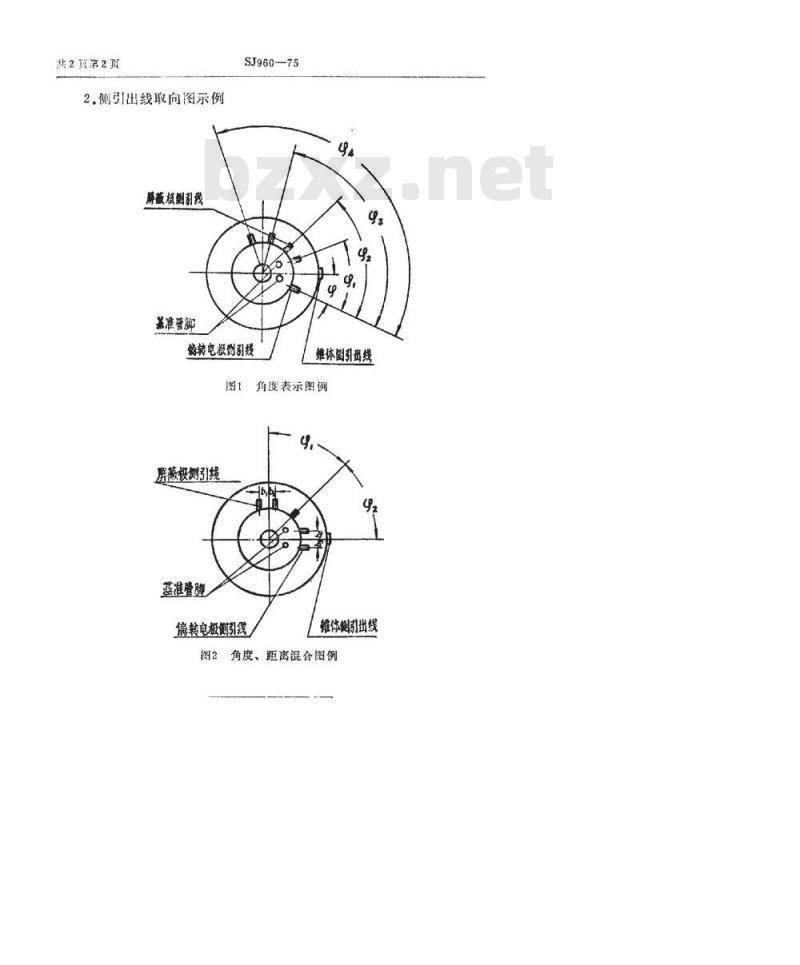

2.侧引出线取向图示例
屏截摄引线
基准管脚
SJ960-75
感转电极测引线
房藏极侧引线
蒸准管胞
偏转电极引线
维体阅引出线
角度表示图例
维体引出线
图2角度、距离混合图例
