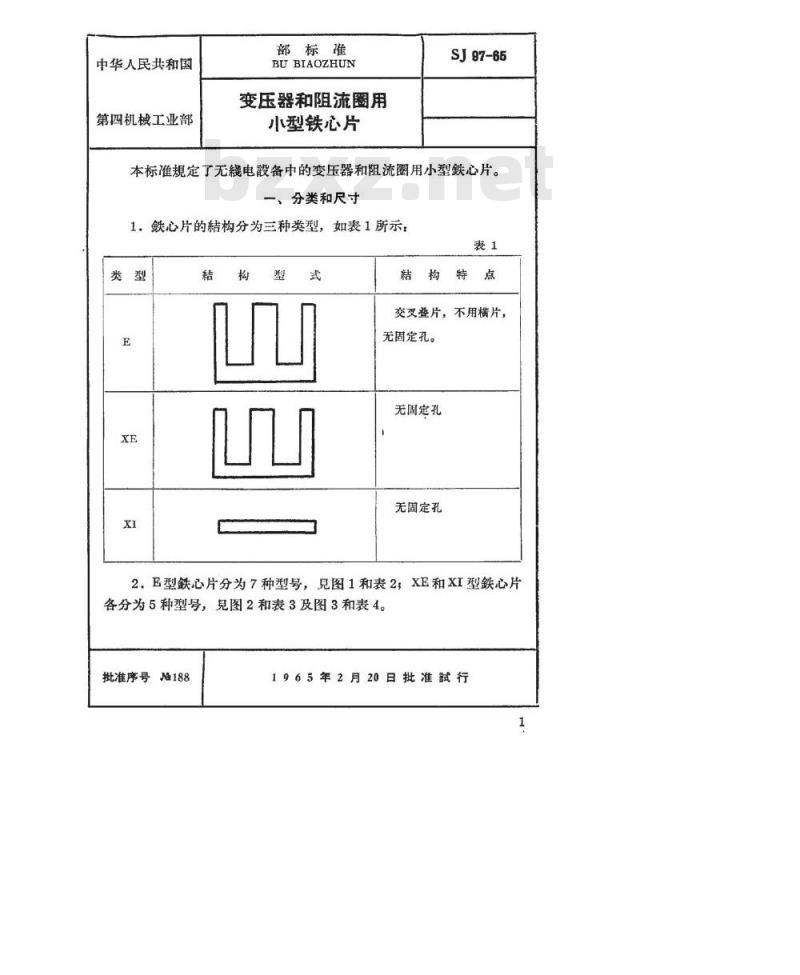

中华人民共和国
第四机械工业部
部标准
BU BIAOZHUN
变压器和阻流圈用
小型铁心片
SJ 97-65
本标谁规定了无电設备中的变压器和阻流图用小型铁心片。一、分类和尺寸
1，心片的精构分为三种类型，如表1所示：表1
粘构特点
交受叠片，不用横片，
无固定孔。
无固定孔
无固定孔
2.E型铁心片分为7种型号，见图1和表2；XE和XI型铁心片各分为5种型号，见图2和表3及图3和表4。批准序号188
1965年2月20日批准試行
SJ97-65
参考尺寸
缺心片
变压器和阻流圈用小型铁心片
E型铁心片
1000片直量，g
Ni79Mo4bzxZ.net
0.2mm0.1mm0.2mm
变压器和阻流圈用小型缺心片

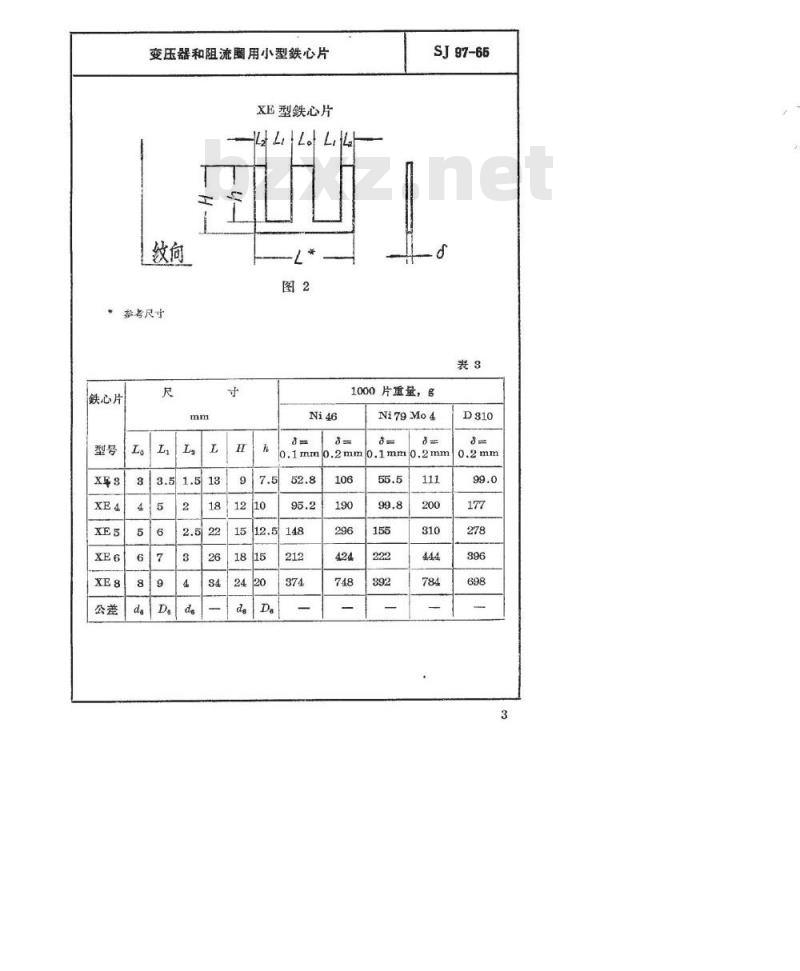

XE型铁心片
*参考尺寸
铁心片
SJ97-66
1000片重量，g
Ni79Mo4
0.1mm0.2mm0.1mm0.2mm
SJ97-65
铁心片
变压器和阻流圈用小型缺心片

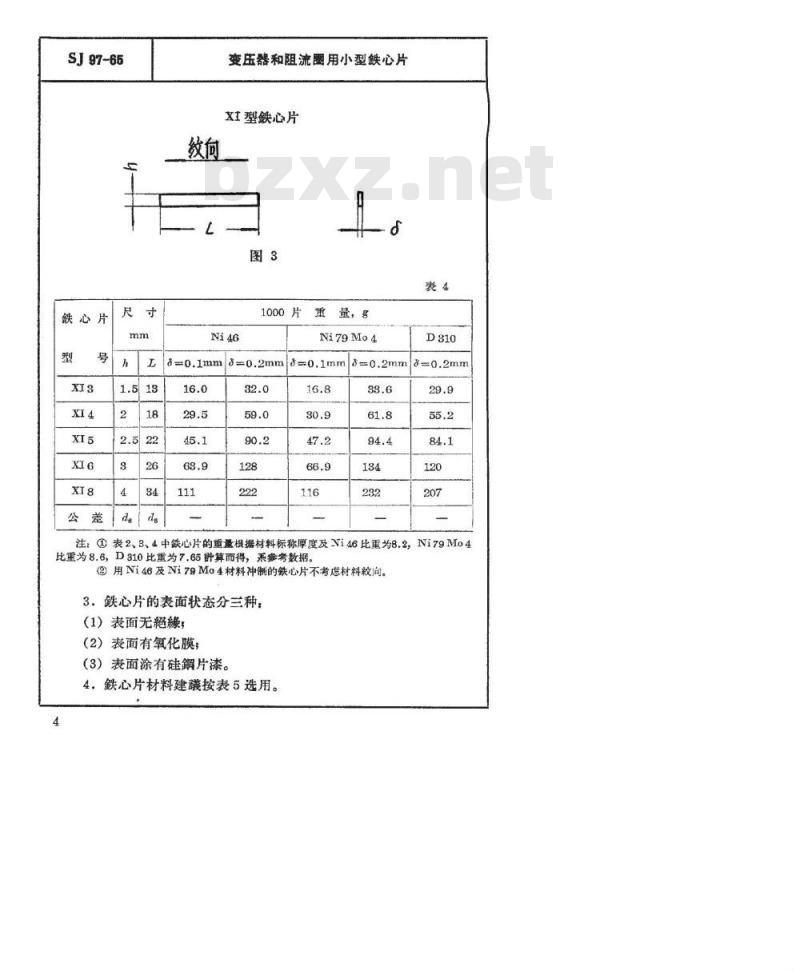

XI型缺心片
1000片
重量，多
Ni79Mo4
注：①表2、3,4中缺心片的重量根据材料标称厚度及Vi46比重为8.2，Ni79Mo4比重为8.6，D310比重为7.65群算而得，系率考数据。②用Ni46及Ni79Mo4材料冲制的铁心片不考虑材料教向。3.铁心片的表面状态分三种，
（1）表面无貂緣，
（2）表面有氧化膜；
（3）表面涂有硅鋼片漆。
4。铁心片材料建護按表5选用。4
材料牌号
变压器和阻流圈用小型铁心片
标准代号
YB129-62
Ni79Mo4
YB129-62
YB78-68
YB78-68
SJ97-66
建曦应用范围
合金具有高的导磁率，适用于
磁成应胶高时，特别是无值流磁化或直流磁化很小的情况下使用。該合金在聚磁場下具有很高的起始导磁率和较高的电阻率在无直流磁化和对温度系数无要求情况下便用。
敲冷轧硅鋼薄板具有较低的起始导磁率，但鲍和磁感应很高，可在有较大直流磁化及高磁威应的情况下使用。
硅片具有较高的起始导磁
率，适用于弱磁場及较大直流磁化情况下使用。
5．心片规格代号的粗成和顺序如表6所示。表6
铁心片型号
材料牌号
材料厚度
表面状态
（1）表面无舱緣
（2）衰面有氧化膜
（3）表面涂硅鋼片漆
（兄表2~4）
克表5）
（见表5）
6.铁心片在殿計交件中的标志，由“铁心片”、规格代号和本标准号租成，例：
SJ97-65
变压器和阻流用小型缺心片
铁心片E4-Ni46-0.2SJ97-65
铁心片XE8-D310-0.2-BSJ97-65
心片XI8-D319-0.2-BSJ97-65
二、技术要求
7。铁心片的秸构和尺寸，应符合本标准规定。8，铁心片表面应平整，无回痕、裂、弯折救、毛刺和锈触现象。
9.涂硅颌片漆的铁心片应双面涂漆，其单面漆膜厚度应不大于8μ，漆层应均句，且不得有脱漆現象。10.铁心片翘热处理后，其起始导磁率与最大导磁率应不小于表7中规定的数值。
材料牌号
Ni79Mo4
起始导磁率，\
XE-XI型
最大导磁率，
XE-XI型
注：①当缺心片选用其他材料制成或有其他特持殊电磁性能要求时，其指标由供需双方协商说定
③表中所缺参数待定。
11.包装好的心片装入干燥的木箱内，翘振动類率为20～80Hz、加速度为6g的拨动試和冲频为每分钟40~80次、加速度为10g，历疆1000次的冲击验，然后再放置在温度为+40℃、相对湿度达95～98%的潮湿箱内，翘48小时試验后：（1）蜡封的包装盒内应无着水现象；6
变压器和阻流圈用小型铁心片
（2）铁心片应无水珠附着的痕和锈蚀现象（3）起始导磁率和最大导磁率应不小于表7的规定。三、验收规则
SJ97-65
12.铁心片应經制造厂技术检驗部期检睑。制造厂应保证全部提交的心片符合本标准的要求。
13，铁心片是否符合本标准的要求，需进行交收赋酸和例行就。
14，交收試驗时，从每批提交的铁心片中按不同规格抽取試样，每种样铁心片数应能插滞35只标准释图，并按第7～10条的要求和顺序进行。
若該批铁心片包括不同的热处理炉号，则可从任一炉号的心片中取样，拜检查其余各炉号热处理样环的磁性能試記录。若对某热处理炉号配录有异曦时，再对炉号抽样进行試。15.在交收試驗时，若有心片不符合第14条中所规定的任何一项要求，期应从批产品中，抽取两倍数量的試样，按不合格项目进行复验。
在复驗时，若仍有铁心片不符合第7～9任何一条要求，整批交货的铁心片按不合格项目进行分类；如复时，仍有铁心片不符合第10条的要求，则按热处理炉号报废。注：从試验上取下的缺心片不能作为合格品交货。16.例行試峻由制造厂技术检验部門每牛年进行一次，并在改变制造工艺、材料及包装时亦需进行。根据订货方要求，制造厂应提供例行試記录。17．例行赋从当前生产的铁心片中，按不同规格抽取試样，每种试样铁心片数应能插满3~5只标谁圈，并按第7~11条的要求和顺序进行。
18．在例行试驗时，若有铁心片不符合第17条中所规定的任何一项要求，应按第17条规定，抽取两倍数量的試样进行复瞰。7
SJ97-66
变压器和阻流圈用小型缺心片
在复验时，若仍有铁心片不符合要求，期应在生产中找出产生疵病的原因，并果取措施加以消除。四、試验方法
19.如在技术要求中没有脱明时，则各项赋驗均应在温度为+20±5℃，相对湿度为65±15%和大气压力为750±30mmHg的正常气候条件下进行。
20.按第7、8条检驗铁心片的秸构、各种尺寸和表面质量时，用外观法及能保证本标准规定精度要求的任何量具测量其尺寸。21，按第9条检验表面涂复时，按NE0.014.003附录Ⅱ的方法或用精度不低于10%的其他非磁性层厚度测量仪测定。22.按第10条检验导磁率时，铁心片以单片交及对插法插在赋跛疑圈内，用冲击检流計法进行試验。（1）在测量起始导磁率时，对含镍35~65%的合金用0.01奥斯特的外加磁場测量，对含镍大于65%的合金，用0.002奥斯特外加磁場测量，对D310用0.03奥斯特的外加磁場测量。（2）計算导磁率用的磁路平均长度按表8：表8
铁心片类型
E型Le
XE-XI型Le
铁心片中間舌片尺寸，mm
（3）铁心片截面积按下式計算：S,-Lo.B.K.
L。——铁心中間舌片宽度
B——铁心叠厚
变压器和阻流圈用小型铁心片
K。心空占数系，其值按表9
铁心片厚度
表面状态
热乳硅鍋片E。
坡莫合金及硅鋼片K。
无韬緣层
SJ97-66
无韬缘层或有
氧化膜
有漆膜
23，按第11条检缺心的包装时，将包装木箱固定在振动台上，振动频率为20~80Hz，分为六个频段，耶：20~3030～40、40～50,50～60、60~70、70～80Hz，加速度为6%，每频段持时間为10分钟。短振动試验后再固定在冲击台上，冲频为每分钟40～80次，加速度为10g，历經1000次冲击。然后，再把包装箱放置在潮热箱内，温度为40土2，相对湿度为95~98%，翘48小时赋验后，把包装木箱从潮热箱内取出在正常气候条件下再放置48小时后，用外观法检睑蜡封的包装盒内有无着水现象，铁心片有无水珠附着的痕胁和锈触現象，按第22条方法测量起始导磁率与最大导磁率。注；在报动时，振幅调至每一须段的中点时加速度为6g。五、包装和标志
24，铁心片应紧密的放在衬有泡沫塑料或类似的防振材料的小艇盒内，每盒内只能放一种规格的心片。在小盒上应有标耗，共上注明。（1）制造厂商标；
（2）铁心片规格代号及本标准编号；（3）铁心片片重量；
（4）铁心片热处理炉号；
SJ97-65
变压器和阻流圈用小型铁心片
（5）制造厂技术检验部門印锰。注：同一种规格的XE型及相应作链接用的XI型铁心片应包装在同一小盒内，其叠厚应相等。
25。将装有铁心片的小盒放在垫有瓦骶的硬盒内，小盒的空隙应用瓦楞板或其他材料塞紧，盒外用牛皮艇包裹襄后进行蜡封。每盒缺心片净重不得超过1公厅。在每盒上应有标，其上注明：
（1）制造厂商标；
（2）铁心片规格代号及本标准輪号（不同型号应分别填写）；（3）铁心片的重量（不同型号应分别填写)；（4）包装人员姓名或代号；
（5）包装日期；
（6）制造厂技术检验部門印篮。26.装有心片的硬盒，应放在干燥的木箱中，箱内应垫以青，在盒与木箱之間的空隙中，用瓦楞或干木称填紧，在箱盖的遥青艇下，放大装箱单，其上注明，（1）制造厂商标；
(2）心片规格代号和本标准稿号（不同型号应分别填写），（3）铁心片的重量（不同型号应分别填写）；（4）包装盒的数量；
（5）包装人姓名或代号；
（6）装箱日期；
（7）每箱净重（kg）
（8）制造厂技术检部門印。
木箱上应标明毛重、号等，拜应标明“防湿”、“防震”“小心”等学样。
注：①每箱铁心片净重不得超过8公厅。②在能满足第11条要求时充爵朵用其他方法进行包装。③翘供需双方协磁，可以不受本标准限制柔用简化方法进行包装。10
变压器和阻流圈用小型铁心片
六、保管和运辙
SJ97-66
27.包装好的铁心片应盱存在环境温度为+5～+35℃，相对湿度在80%以下，周围空气中没有酸性、性和其他腐触性蒸气的库房里。
28.包装成箱的铁心片，在能够避免雨、零等直接影响的条件下，可用任何运输工具运送。
