【电子行业标准(SJ)】 CB2型矩形插头座

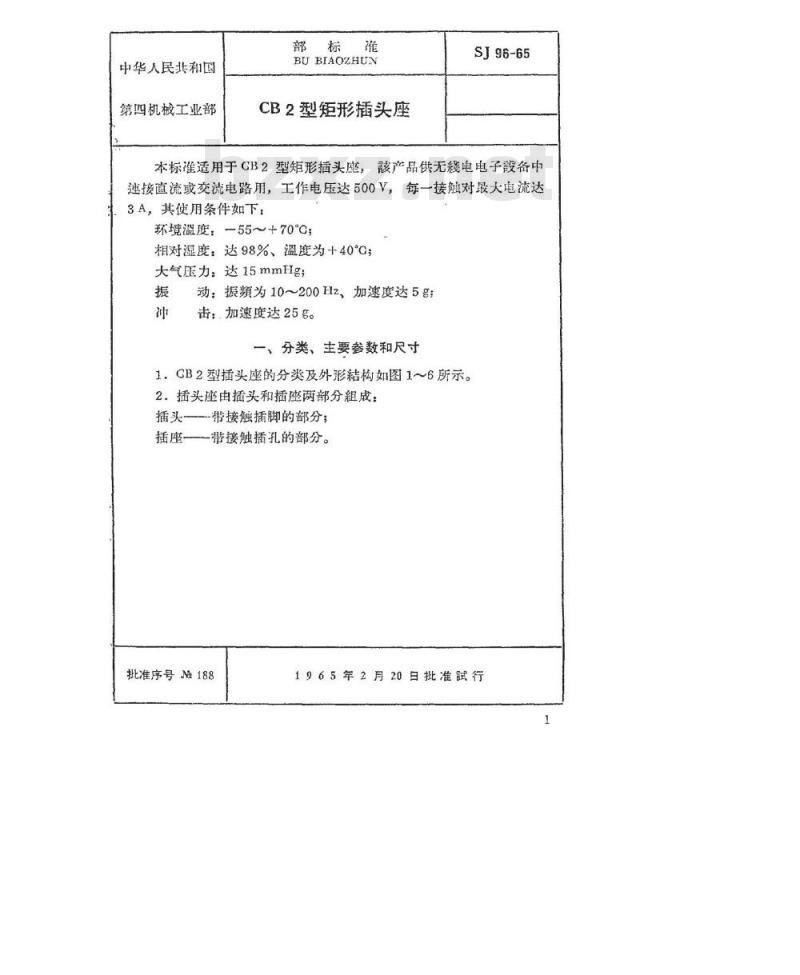

中华人民共和国
第四机械工业部
部标准
BUBIAOZHUN
CB2型矩形插头座
SJ96-65
本标准适用于CGB2型矩形插头座，产品供无秘电电子設备中速接道流或交流电路用，工作电压达500V，每一接触对最大电流达3A，其使用条件如下：
环境温度：一55～+70℃，wwW.bzxz.Net
相对湿度：达98%、温度为+40G；大气压力：达15mmHg；
振动：振频为10~200Hz、加速度达5g；神
击：加速度达25g。
一、分类、主要参数和尺寸
1.CB2型插头座的分类及外形秸构如图1～6所示。2.插头座由插头和插座两部分粗成：插头带接触插脚的部分；
插座一一带接触插孔的部分。
批准序号188
1965年2月20日批准試行
SJ96-65
规格代号
CB2-6J
CB2-8J
插脚数目
CB2型矩形插头座
六、八脚插头
2机中45安装开孔尺寸
规格代号
CB2-6K
CB2-8K

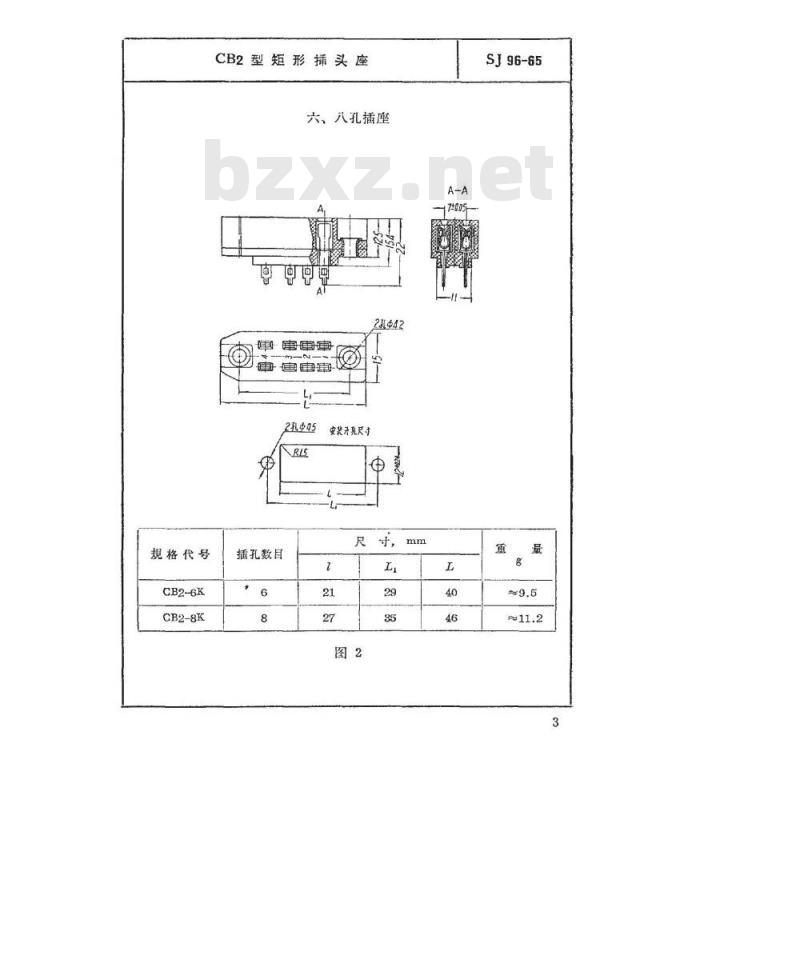

CB2型矩形插头座
六，八孔插座
231442
电国国
2孔45
插孔数目
安聚升亮尺中
SJ96-65
SJ96-65

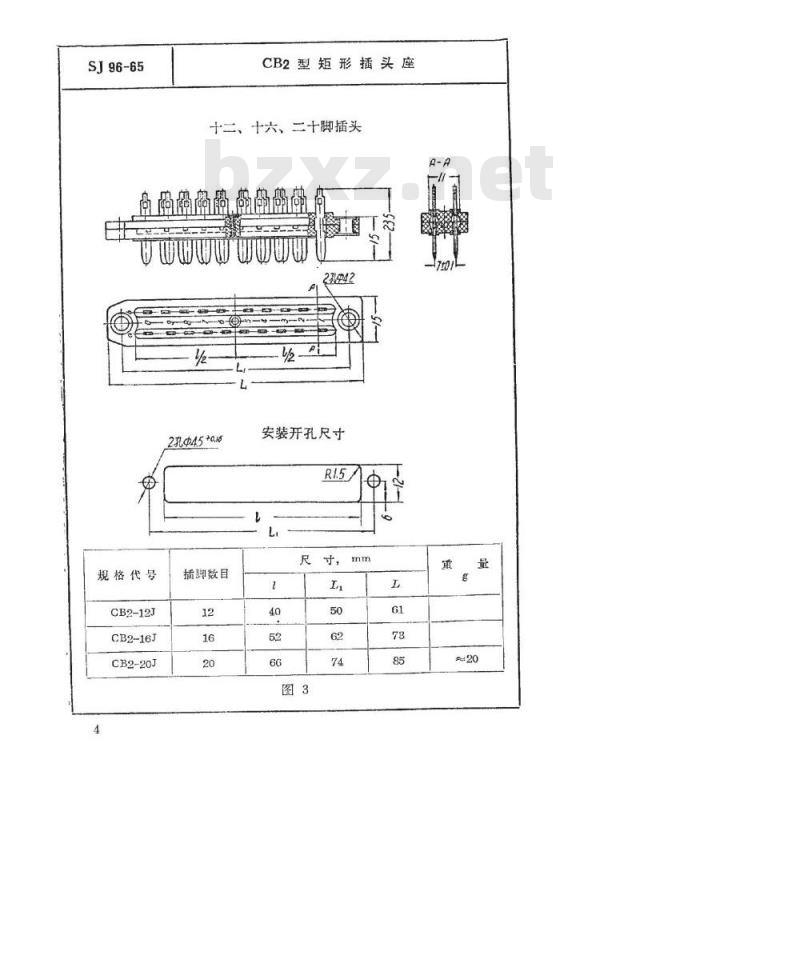

CB2型矩形插头座
十二、十六、二十脚插头
2孔中45+0.10
规格代号
CB2-12J
CB2-16J
CB2-20J
插脚数目
安装开孔尺寸
规格代号
CB2-12K
CB2-16K
CB2-20K

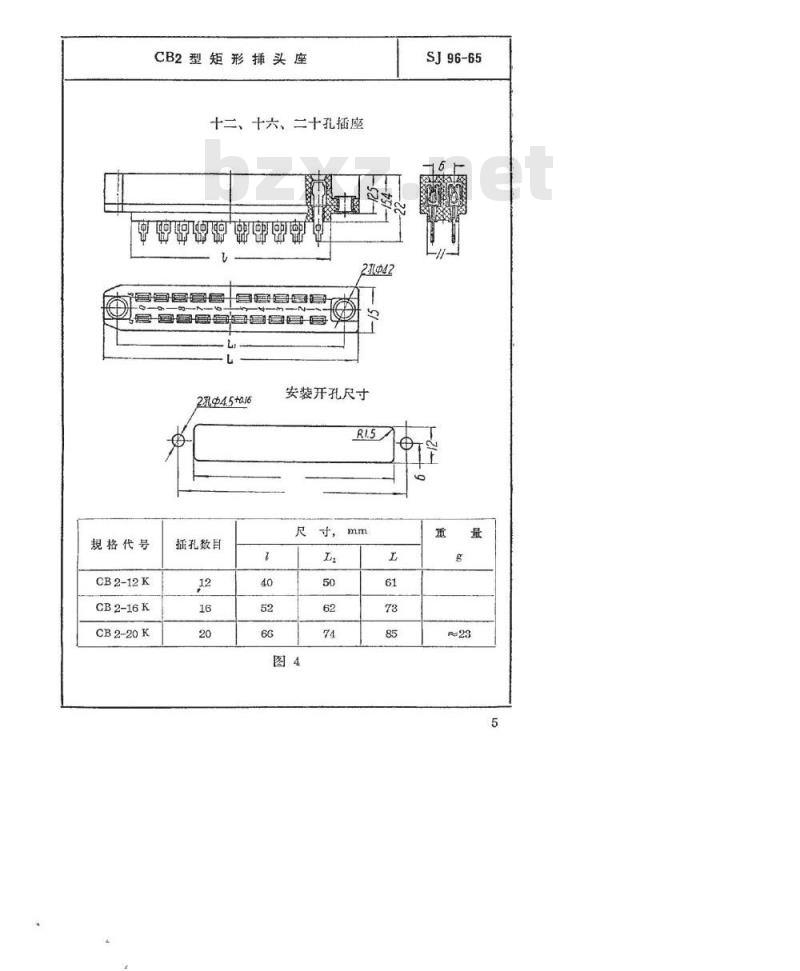

CB2型矩形捕头座
十二、十六、二十孔插座
2孔中45+0.1
插孔数目
安装开孔尺寸
SJ96-65
SJ96-65
CB2型矩形插头座
兰十脚插头
GB2-30J
贝贝鸡
2孔中4.5+0.6
安装开孔尺寸
74±01
重量~28g
CB2型矩形插头座
兰十孔插座
GB2-30K
空电电电国电宇电家心
电·摩幸电幸南学学
2孔中45+0.16
安装开孔尺寸
SJ96-65
重量~31g
SJ96-65
CB2型矩形插头座
3.插头座规格代号的租成如表1所示：照序
插头座型号
接触对微
接触部分形式：
6、8、12、16、20、30
4。插头座在殿計文件中的标志，由“插头”、“插座”或“插头座”、规格代号和本标准号租成，例：（1）插头或插座
插头CB2-20J
插座CB2-20K
(2）插头座
SI96-65
SJ96-65
插头座CB2-20SJ96-65
二、技术要求
5，插头座的粘构、外形尺寸、安装尺寸、逮接尺寸和重量，应符合本标准图1～6的要求。
6.插头座金属件表面应消洁，无毛刺、裂救、锈蚀和涂复起层現象。塑料零件表面应卒整，有光泽，无肿服、气泡、疏松、裂和掉块现象。
7.插头和插座的韬緣体表面应有凹起的数字，清楚的标出接触脚位置，并直在插头和插座上互相一致。8.插头座的插脚和插孔尾部应热浸锡，浸锡表面应均匀。9.相同接触对数的插头和插座，应保证插合的互换性。10在插头和插座的各孔内，接触脚和接触簧片应能活动，以使8
CB2型矩形插头座
SJ96-65
插头和插座能良好地插合。20和30脚的插头座，允計不在同一行内有3个插脚没有动余地。
11.20和30脚的插头座允計有下列随尺寸（1）插头的上座块和下座块間的空隙不大于0.3mm；(2）插座的上座块和下座块周的空隙不大于0.4mm；（3）插头和插座插合后的空隙不大于1mm。12.插头和插座的总分离力应在表2规定的数值范围内。表2
触对数
离力,kgf
0.6~2.40.8~3.21.2~4.8
注：单脚分离力的为0.05~0.2kgf。16
13.插头座每一接触对的接触电阻应不大于0.0059。0
14，插头座相邻导电部分之周以及每一导电部分与外壳之调的艳椽电阻，应不小于1000M8。
15.插头座相邻导电部分之間以及每一导电部分与外壳之間，在50Hz、1500V的試验电压作用下，应无击穿和飞弧现象。16.插头座相邻导电部分之間以及每一导电部分与外壳之周，在低气压条件下，在表3所列的赋驗电压作用下，应无击穿和飞弧现象。
大气压力
武駿电压
V(50Hz)
17.插头座在额定电流负荷下，应能翻受温度为+70℃的作用，此时：
（1）接触对的温升应不超过30℃；9
SJ96-65
CB2型矩形插头座
（2）艳緣电阻应不小于100M9；（3）塑料零件表面应无肿眼、气泡和裂教。18.插头座应能翘受温度为一55～+70℃的三次温度循环作用，此后，金属件表面应无锈触，塑料零件表面应无肿眼、气泡和裂救。19.插头座应能翘受相对湿度达98%、温度为+40℃的作用，此时：
（1）韬緣电阻应不小于20M；
（2）在50Hz、1000V的試验电压作用下，应无击穿和飞弧现象，
（3）金属零件表面应无锈蚀，塑料零件表面应无肿眼、气泡和裂救。
20.插头座应能經受摄频为10～200Hz，加速度达5g的振动作用而无电接触的破坏。
21.插头座应能翘受振频为10～200Hz、加速度达5g的振动强度作用而无机械损伤。
22.插头座应能承受加速度达25g的冲击作用而无电接触的破坏和机械摄伤。
23。播头座在无电负荷下，应能翘受插1000次的作用，此后：（1）接触电阻应不大于0.018；（2）插头与插座的分离力应符合第12条的要求：（3）无机械损伤。
三、验收规则
24.插头座应翘制造厂技术检驗部門检验。制造厂应保证全部提交的插头座符合本标准的要求。25.插头座是否符合本标准的要求，需进行交收試和例行試验。
26，交收试从每批提交的产品中拍取1%，但每种接触对数的插头座应不少于5个试样，并按第5、48，6~15条的要求和顺序进行。10
CB2型矩形插头座
SJ96-65
已包装好的插头座，取一箱按第49和50条进行检查。27.在交收試验时，即使有一个試样不符合第26条中所规定的任何一项的要求时，则应从該批产品中按第26条规定，抽取两倍数量的試样，按不合格项目进行复验。在复验时，即使仍有一个試伴不符合项要求，则整批退回制造广。
28，例行試瞰由制造厂技术检部門每牛年进行一次，并在改变籍构、制造工艺或换用材料时亦需进行。根据订货方的要求，可提供例行試的记录。經过例行試驗的产品，不得作为成品交货。29。例行試睑从当前生产的、并翘交收赋驗合格的产品中，按每种接触对数的插头座各拍取5～10对試样，并按第5，47、6～23条的要求和顺序进行。
30.在例行赋时，即使有一个試样不符合第29条中所规定的任何一项的要求时，则应按第29条规定，抽取两倍数量的試样进行复验。
在复驗时，即使仍有个試样不符合要求，则应在生产中找出产生症病的原因，并采取措施加以消除。四、試验方法
31.如在技术要求中没有説明时，则各项試验均应在温度为+20±5℃，相对湿度为65土15%和大气压力为750土30mmHg的正常气候条件下进行。
32.按第5、47、6、7和8条检桔构、各种尺寸、重量、标志、表面质量、接触脚号碼清晰情况和引出端浸锡时，用外观法及能保证图抵规定精度要求的任何量具測量，拜与图核对。重量用谢量差不大于士5g的秤称量。
33，按第9条检查插头和插座的插合互换性时，用相同接触对数的任一插头与任一插座插合的方法进行。11
SJ96-65
CB2型矩形插头座
34.按第10条检验插头和插座插合是否良好时，用相应的插头和插座插合三次的方法进行。
35.按第11条检驗間隙尺寸时，用量规进行。36.按第12条检验分离力时，在沿插头座接触对轴向用测力計或荷重法进行，測量认差不大于土15%。37.按第13条检接触电阻时，可用电压表-电流表法或其他值敲式仪表进行，测量差不大于士10%。38，按第14条检驗艳橡电阻时，按无电专业标准NE0.005.004“接换与安装等件的稻橡电阻测定方法”或测量认差不大于土20%的其他方法进行。
39.按第15条检驗耐試电压时，按无綫电专业标准NE0.005.003“按换与安装零件的緣抗电强度检查方法”或測最護差不大于士19%的其他方法进行。
40.按第16条检在低气压条件下耐試电压时，将試样放低气压箱内，并按第39条所迹方法进行。大气压力高于64mmHg时，其測量差不大于土3mmHg，大气压力低于64mmHg时，其测量模差不大于士1mmHg。41.按第17条检验耐热性时，将赋样放入高温箱内，并逐步升温到+70士2℃，保持4小时。
然后，試样从箱内取出，在5分钟内按第38条所逃方法測艳缘电阻，或在箱内测最。用外观法检验塑料零件有无肿服、气泡和裂教。
42.按第18条检三次温度循环作用时，每次温度循环由下列过程粗成：
温度(℃)
+70±2
+20±5
+20±5
肘周(分钟）
