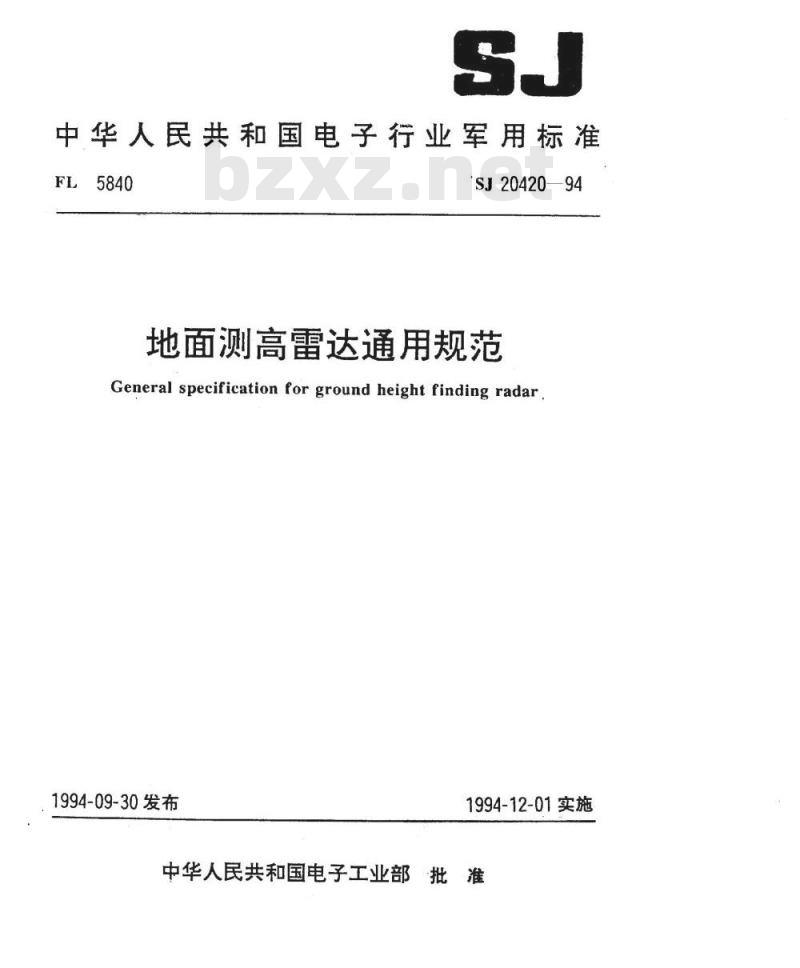

【电子行业标准(SJ)】 地面测高雷达通用规范

中华人民共和国电子行业军用标准FL5840
SJ20420—94
地面测高雷达通用规范
General specification for ground height finding radar1994-09-30发布
1994-12-01实施
中华人民共和国电子工业部批准1范围

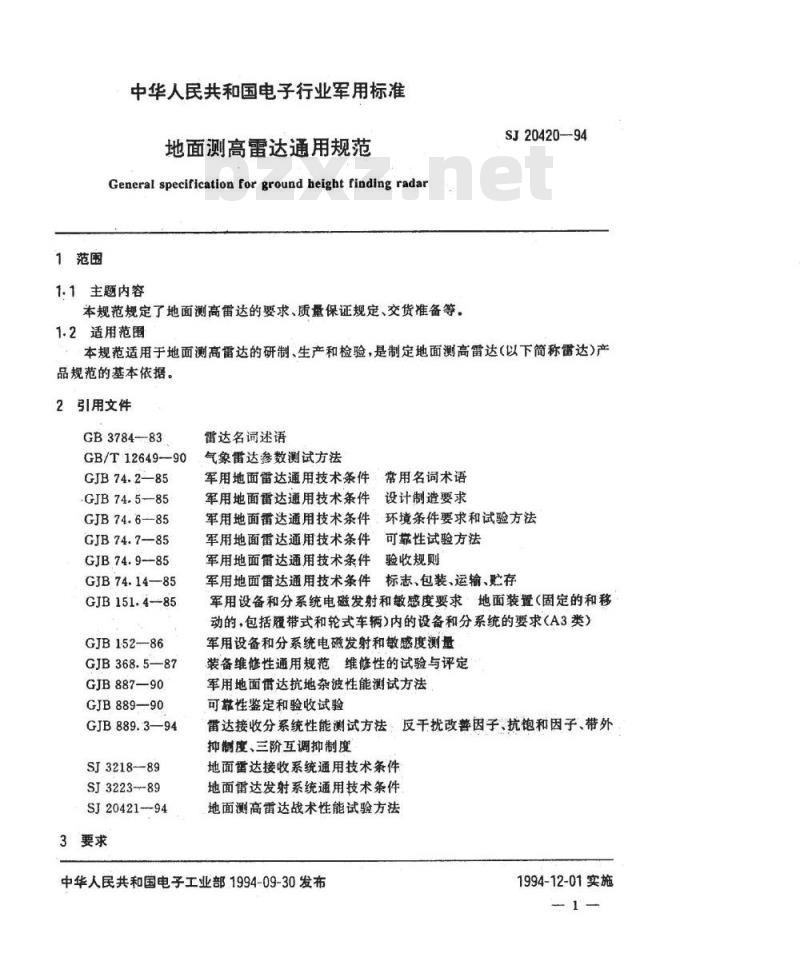

中华人民共和国电子行业军用标准地面测高雷达通用规范
General specification for ground height finding radar1.1主题内容
本规范规定了地面测高雷达的要求、质量保证规定、交货准备等，1.2适用范围
SJ20420—94
本规范适用于地面测高雷达的研制、生产和检验，是制定地面测高雷达（以下简称雷达）产品规范的基本依据。
2引用文件
GB3784--83
GB/T12649—90
GJB74.2-85
GJB74.5--85
GJB74.6-85
GJB74.7-—85
GJB74.9--85
GJB74.14—85
GJB151.4-85
GJB152--86
GJB368.5—87
GJB887—90
GJB889—-90
GJB 889.3—94
SJ3218-89
SJ3223--89
SJ20421---94
3要求
雷达名词述语
气象雷达参数测试方法
军用地面雷达通用技术条件：常用名词术语军用地面雷达通用技术条件设计制造要求军用地面雷达通用技术条件环境条件要求和试验方法军用地面雷达通用技术条件可靠性试验方法军用地面雷达通用技术条件验收规则军用地面雷达通用技术条件标志、包装、运输、贮存军用设备和分系统电磁发射和敏感度要求地面装置（固定的和移动的，包括履带式和轮式车辆）内的设备和分系统的要求（A3类）军用设备和分系统电磁发射和敏感度测量装备维修性通用规范，维修性的试验与评定军用地面雷达抗地杂波性能测试方法可靠性鉴定和验收试验
雷达接收分系统性能测试方法，反干扰改善因子、抗饱和因子、带外抑制度、三阶互调抑制度
地面雷达接收系统通用技术条件地面雷达发射系统通用技术条件地面测高雷达战术性能试验方法中华人民共和国电子工业部1994-09-30发布1994-12-01实施

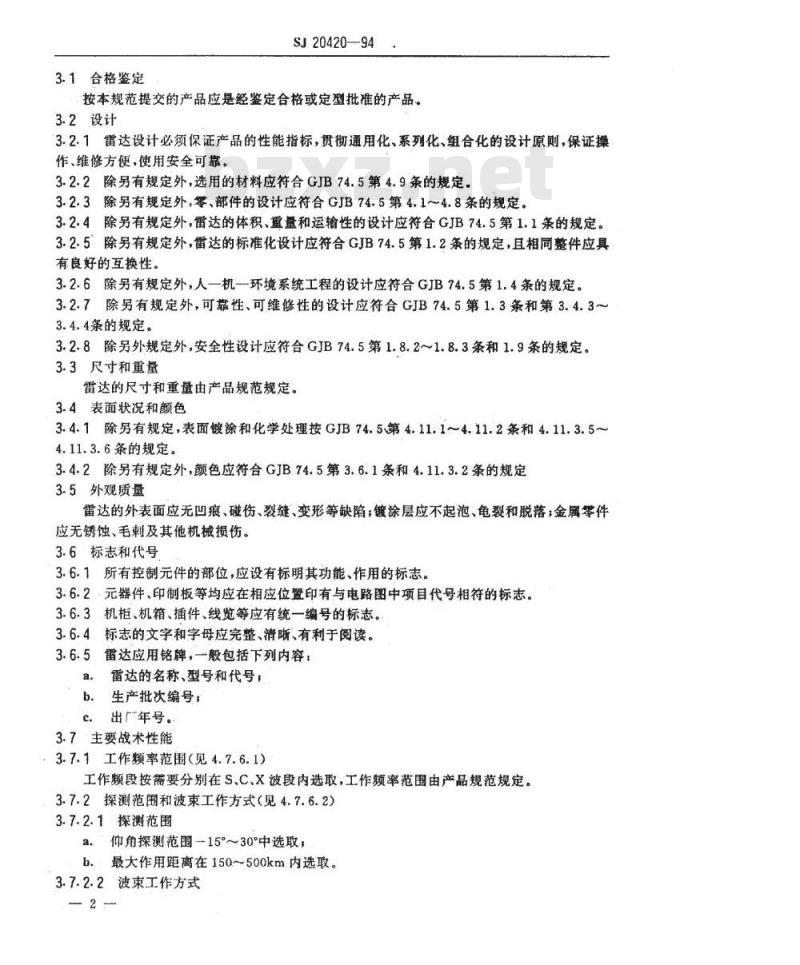

3.1合格鉴定
SJ20420—94
按本规范提交的产品应是经鉴定合格或定型批准的产品。3.2设计
3.2.1雷达设计必须保证产品的性能指标，贯彻通用化、系列化、组合化的设计原则，保证操作、维修方便，使用安全可靠。3.2.2除另有规定外，选用的材料应符合GJB74.5第4.9条的规定。3.2.3除另有规定外，零、部件的设计应符合GJB74.5第4.14.8条的规定。3.2.4除另有规定外，雷达的体积、重量和运输性的设计应符合GJB74.5第1.1条的规定。3.2.5除另有规定外，留达的标准化设计应符合GJB74.5第1.2条的规定，且相同整件应具有良好的互换性。
3.2.6除另有规定外，人一机一环境系统工程的设计应符合GJB74.5第1.4条的规定。3.2.7除另有规定外，可靠性、可维修性的设计应符合GJB74.5第1.3条和第3.4.3~3.4.4条的规定。
3.2.8除另外规定外，安全性设计应符合GJB74.5第1.8.2~1.8.3条和1.9条的规定。3.3尺寸和重量
雷达的尺寸和重量由产品规范规定。3.4表面状况和颜色
3.4.1除另有规定，表面镀涂和化学处理按GJB74.5第4.11.1~4.11.2条和4.11.3.5~4.11.3.6条的规定。
3.4.2除另有规定外，颜色应符合GJB74.5第3.6.1条和4.11.3.2条的规定3.5外观质量
雷达的外表面应无凹痕、碰伤、裂缝、变形等缺陷：镀涂层应不起泡、龟裂和脱落：金属举件应无锈蚀、毛刺及其他机械损伤。3.6标志和代号
3.6.1所有控制元件的部位，应设有标明其功能、作用的标志。3.6.2元器件、印制板等均应在相应位置印有与电路图中项目代号相符的标志。3.6.3机柜、机箱、插件、线览等应有统一编号的标志。标志的文字和字母应完整、清晰、有利于阅读。3.6.4
雷达应用铭牌，一般包括下列内容：3.6.5
雷达的名称、型号和代号，
生产批次编号：
出厂年号。
3.7主要战术性能
：3.7.1工作频率范围（见4.7.6.1）工作频段按需要分别在S、C、X波段内选取，工作频率范围由产品规范规定。3.7.2探测范围和波束工作方式（见4.7.6.2）3.7.2.1探测范围
a.仰角探测范围-15~30°中选取，b最大作用距离在150~500km内选取。3.7.2.2波束工作方式

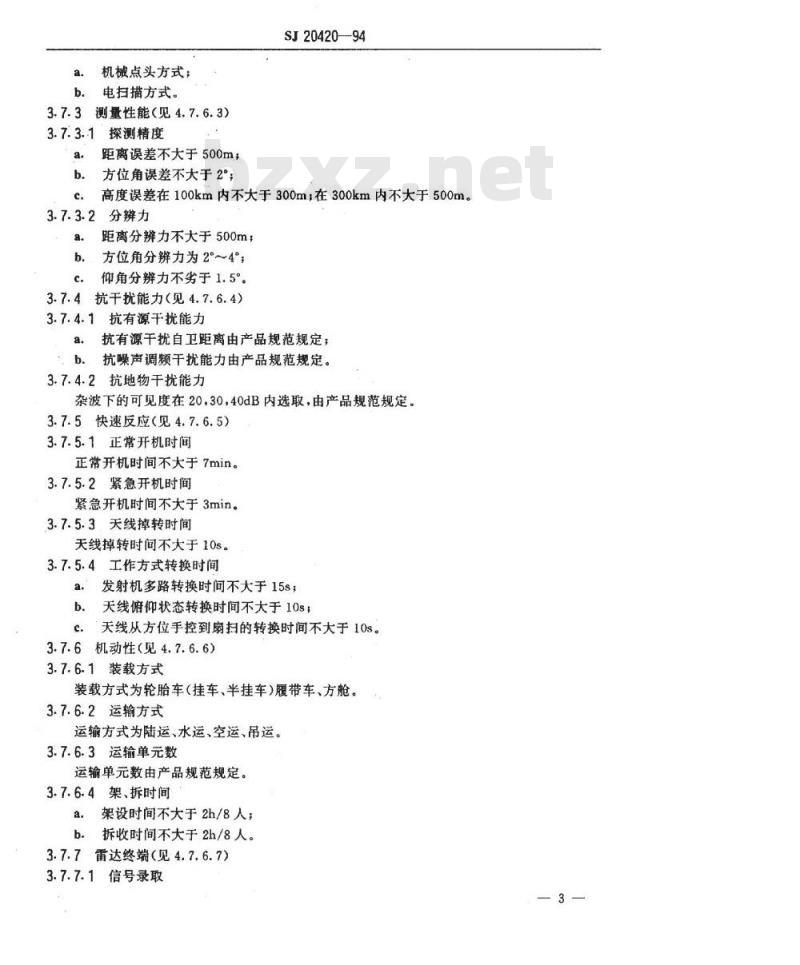

机械点头方式；
电扫描方式。
3.7.3测量性能（见4.7.6.3）
3.7.3.-1探测精度
距离误差不大于500m，
方位角误差不大于2°；
SJ20420—94
高度误差在100km内不大于300m；在300km内不大于500m。3.7.3.2分辨力
距离分辨力不大于500m；
b.方位角分辨力为2~4°；
仰角分辨力不劣于1.5%
3.7.4抗于扰能力（见4.7.6.4）3.7.4.1抗有源干扰能力
a.抗有源干扰自卫距离由产品规范规定，抗噪声调频干扰能力由产品规范规定。b.:
3.7.4.2抗地物干扰能力
杂波下的可见度在20.30，40dB内选取，由产品规范规定。3.7.5快速反应（见4.7.6.5）
3.7.5.1正常开机时间
正常开机时间不大于7min。
3.7.5.2紧急开机时间
紧急开机时间不大于3min。
3.7.5.3天线掉转时间
天线掉转时间不大于10s。
3.7.5.4工作方式转换时间
发射机多路转换时间不大于15s；a.
b.天线俯仰状态转换时间不大于10s；c.天线从方位手控到扇扫的转换时间不大于10s。3.7.6机动性（见4.7.6.6）
3.7.6.1装载方式
装载方式为轮胎车（挂车、半挂车）履带车、方舱。3.7.6.2运输方式
运输方式为陆运、水运、空运、吊运。3.7.6.3运输单元数
运输单元数由产品规范规定。
3.7.6.4架、拆时间
a.架设时间不大于2h/8人；
b.拆收时间不大于2h/8人。
3.7.7雷达终端（见4.7.6.7）
3.7.7.1信号录取

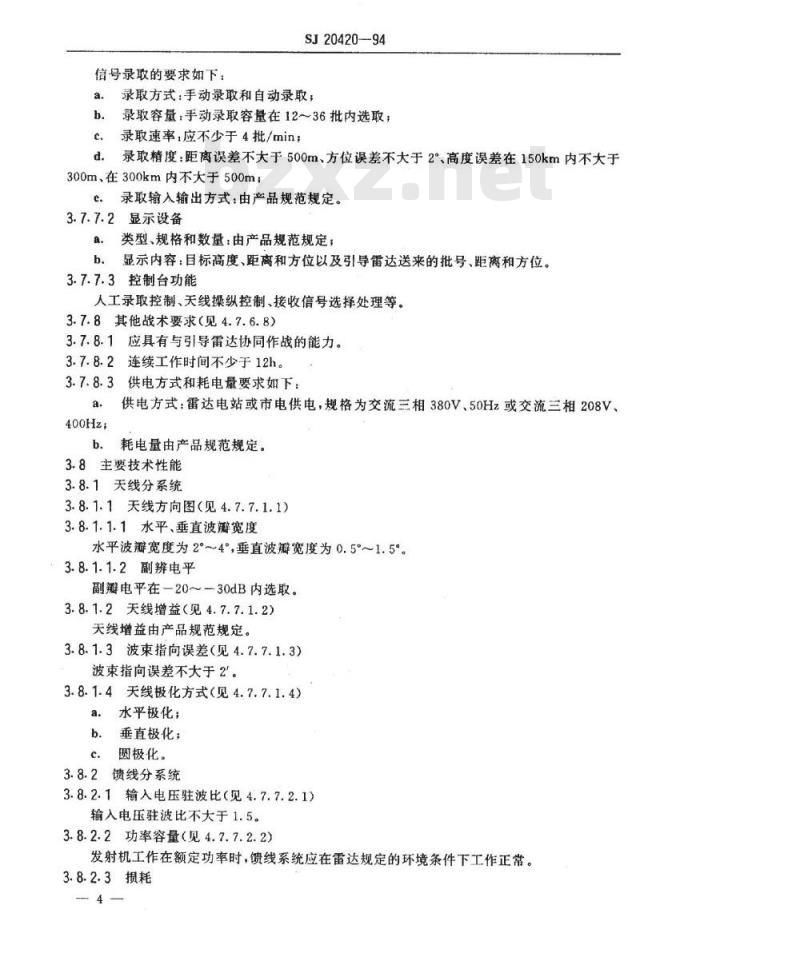

信号录取的要求如下：
SJ20420-94
录取方式：手动录取和自动录取；a.
录取容量：手动录取容量在12~36批内选取；b.
录取速率，应不少于4批/min；
d.录取精度：距离误差不大于500m、方位误差不大于2°高度误差在150km内不大于300m、在300km内不大于500m；
录取输入输出方式：由产品规范规定。3.7.7.2显示设备
类型、规格和数量：由产品规范规定；a.
显示内容：目标高度、距离和方位以及引导雷达送来的批号、距离和方位。3.7.7.3控制台功能
人工录取控制、天线操纵控制、接收信号选择处理等。3.7.8其他战术要求（见4.7.6.8）3.7.8.1应具有与引导雷达协同作战的能力。3.7.8.2
连续工作时间不少于12h。
供电方式和耗电量要求如下：
供电方式：雷达电站或市电供电，规格为交流三相380V、50Hz或交流三相208V、a.
耗电量由产品规范规定。
3.8主要技术性能
3.8.1天线分系统
3.8.1.1天线方向图（见4.7.7.1.1）3.8.1.1.1水平、垂直波瓣宽度
水平波瓣宽度为2°~4°，垂直波瓣宽度为0.5～1.5°。3.8.1.1.2副辨电平
副瓣电平在一20～一30dB内选取。3.8.1.2天线增益（见4.7.7.1.2）天线增益由产品规范规定。
3.8.1.3波束指向误差（见4.7.7.1.3)波束指向误差不大于2'。
3.8.1.4天线极化方式（见4.7.7.1.4）a.水平极化；
b.垂直极化；
圆极化。
3.8.2馈线分系统
3.8.2.1输入电压驻波比（见4.7.7.2.1）输入电压驻波比不大于1.5。
3.8.2.2功率容量（见4.7.7.2.2）发射机工作在额定功率时，馈线系统应在雷达规定的环境条件下工作正常。3.8.2.3损耗
SJ20420-94
3.8.2.3.1发射支路损耗（见4.7.7.2.3）发射支路损耗由产品规范规定。3.8-2.3.2接收支路损耗（见4.7.7.2.4）接收支路损耗由产品规范规定。3.8.3发射分系统
3.8.3.1发射机频率范围及型式（见4.7.7.3.1)发射机工作频率范围应满足雷达工作颊率范圈要求。型式按下述规定选取：a。磁控管振荡式；
b.主振放大式
3.8.3.2输出功率（见4.7.7.3.2）输出功率由产品规范规定。
3.8.3.3发射脉冲包络（见4.7.7.3.3）发射脉冲包络由产品规范规定
3.8.3.4脉冲重复频率（见4.7.7.3.4）脉冲重复频率由产品规范规定
3.8.3.5射频脉冲频谱（见4.7.7.3.5）射频脉冲频谱由产品规范规定。3.8.3.6变频方式、变频速度和变频范围（见4.7.7.3.6）变频方式、变频速度和变频范围由产品规范规定。3.8.3.7效率（见4.7.7.3.7）
效率应大于15%。
3.8.3.8冷却设备（见4.7.7.3.8）冷却设备应保证发射系统工作正常。3.8.3.9控制及指示（见4.7.7.3.9）控制及指示要求由产品规范规定。3.8.3.10安全保护（见4.7.7.3.10）a.
高压整流器电流超过额定值时，高压应自动断开；b.
高压电压值超过额定值时，高压应自动断开：c.
发射机柜门打开时，高压应自动断开，高压对地短路：d.
离子泵电源断电时，应自动断开高压；螺旋泵电源断开时，应自动打开高压。e
3.8.4接收分系统
3.8.4.1噪声系统（见4.7.7.4.1）噪声系数不大于3dB。
3.8.4.2增益(见4.7.7.4.2)
增益产品规范规定。
3.8.4.3增益控制(见4.7.7.4.3）应具有人工增益控制、自动增益控制和灵敏度时间增益控制。3.8.4.4中频频带、带度（见4.7.7.4.4）中频频率、带宽由产品规范规定。5—
SJ20420—94
3.8.4.5镜像干扰抑制能力（见4.7.7.4.5）镜像干扰抑制能力不低于30dB。3.8.4.6本振频率范围及输出功率（见4.7.7.4.6)本振频率范围及输出功率由产品规范规定。3.8.4.7动态范围（见4.7.7.4.7)a.线性支路动态范国在40～60dB内选取；b.对数支路动态范圈在70～90dB内选取。3.8.4.8自频调搜索范围、捕捉带宽、最大捕捉时间及跟踪精度（见4.7.7.4.8.1~4.7.7. 4. 8. 4).
自频调搜索范圈、捕捉带宽、最大捕捉时间及跟踪精度要求由产品规范规定。3.8.4.9动目标接收形式（见4.7.7.4.8.5）动目标接收形式由产品规范规定。3.8.5信号处理分系统
3.8.5.1改善因子（见4.7.7.5.2）改善因子在30～50dB内选取。
3.8.5.2动目标显示距离（见4.7.Z5.2）动目标显示距离由产品规范规定。3.8.5.3信噪比损失（见4.7.7.5.3）信噪比损失由产品规范规定。
3.8.6终端分系统
3.8.6.1显示设备
3.8.6.1.1显示器的型式、功能和数量（见4.7.7.6.1）显示器的型式、功能和数量由产品规范规定。3.8.6.1.2清晰度（见4.7.7.6.2）显示画面应清晰、聚焦良好。
3.8.6.1.3失真度（见4.7.7.6.3）显示画面失真度不大于2%。
3.8.6.1.4量程和标志（见4.7.7.6.4）a高度和距离量程应与雷达探测范围和精度相适应，b.游标标志能在整个显示器面面任一处停下。3.8.6.1.5字符和图形显示（见4.7.7.6.5）显示高度：P××
HXXXXX;
显示实时方位：A××××；
c.显示表格：P××
R××××
RX×××
RX××X
HXXXX。
注：P-—批号：
H高度
R—距商，
A方位。
SJ20420—94
3.8.6.1.6显示器工具误差（见4.7.7.6.6）在16km高度档，其工具误差（均方根值）为：在200km档，距离在15km以内时，不大于150m，距离大于150km时，不大于250m，a.
b.在300km档，不大于250m（任一距离）。3.8.6.1.7仰角误差（见4.7.7.6.7)仰角为2°52时，不大于0.5，
仰角为5°44.5时，不大于0.7；c.
仰角为11°32时，不大于1.4。
3.8.7天线控制分系统
3.8.7.1天线俯仰控制
3.8.7.1.1天线俯仰速度（见4.7.7.7.1.1)天线俯仰速度15～30次/min之内选取。3.8.7.1.2天线俯仰角度（见4.7.7.7.1.2）天线俯仰角度在一1.5°～30°之间选取。3.8.7.2天线方位控制
3.8.7.2.1天线方位控制范围和速度（见（4.7.7.7.2.1）天线方位控制范围0°～360°，速度在2～18°/s范围内可控。3.8.7.2.2天线方位控制稳定度（见4.7.7.7.2.2）天线方位控制稳定度的追摆不大于3次，滑移角不大于20°。3.8.7.2.3天线方位数字拖动误差（见4.7.7.7.3）天线方位数字拖动误差不大于1°3.8.7.3保护及安全措施（见4.7.7.7.4）。天线转动前，应有报警装置
b.天线过载时，应自动断开电源；c.天线卡死时，应自动断开电源。3.8.7.4天线方位伺服系统定位误差（见4.7.7.7.5）在雷达各方向定位时，定位误差不大于1。3.8.7.5天线方位伺服系统控制误差（见4.7.7.7.6）天线方位伺服系统控制误差为1°。3.8.8定时分系统（见4.7.7.8）定时分系统的要求由产品规范规定。3.8.9监控分系统
3.8.9.1主要性能监测（见4.7.7.9.1)应具有对主要性能监测的功能。3.8.9.2主要故障监测（见4.7.7.9.2）应能将主要故障隔离到可更换单元。7
3.8.10供电分系统
SJ20420—94
3.8.10.1电源电压变化（见4.7.7.10.1)电源电压变化士5%时，雷达应正常工作，瞬时变化士10%时，雷达不应产生损坏器件的故障。
3.8.10.2电源频度变化（见4.7.7.10.2）电源频率变化士2%，雷达应能正常工作。3.9安全性
3.9.1有害射线辐射安全值（见4.7.8.1）有害射线辐射安全值应符合GJB74.5第1.4条的规定。3.9.2防火措施（见4.7.8.2）
应具有防火措施。
3.9.3安全标志（见4.7.8.3）
各种安全标志应清晰、醒目。
3.10环境条件
3.10.1高温
高温环境条件按表1规定选取，由产品规范规定。表1
车厢（方舱）外设备
3.10.2低气压
车厢(方舱内设备
无空调
有空调
低气压环境条件应符合GJB74.6第5.1条的规定。3.10.3恒定湿热
恒定湿热环境条件应符合GJB74.6第6.1条的规定3.10.4低温
低温环境条件按表2规定选取，由产品规范规定。表2
车厢(方舱)外设备
3.10.5冲击
车厢(方舱)内设备
无空调
有空调
车(方舱)外
配存温度
车厢(方舱)内
SJ20420—94
冲击环境条件应符合GJB74.6第8.1条的规定。3.10.6振动
振动环境条件应符合GJB74.6第9.1条的规定。3.10.7跑车
跑车环境条件应符合GJB74.6第10.1条的规定。3.10.8长等
长霉环境条件应符合GJB74.6第11.1条规定。3.10.9盐雾
盐雾环境条件应符合GJB74.6第12.1条的规定。3.10.10沙尘
沙尘环境条件应符合GJB74.6第13.1条的规定。3.10.11淋雨
淋雨环境条件应符合GJB74.6第14.1条的规定。3.10..12太阳辐射
太阳辐射环境条件符合GJB74.6第15.1条的规定。3.10.13风环境
风环境条件应符合GJB74.6第16.1条的规定。3.11电磁兼容性
电磁兼容性按GJB151.4的有关规定。3.12可靠性
平均故障间隔时间（MTBF）在100500h内选取，由产品规范规定。3.13维修性
平均修复时间(MTTR）不大于30min。4质量保证规定
4.1检验责任
除合同或订单中另有规定外，承制方应负责完成本规范规定的所有检验。必要时，订购方或上级鉴定机构有权对规范所述的任一检验项目进行检查。4.1.1合格责任
所有产品必须符合规范第3章和第5章的所有要求。本规范规定的所有检验应成为承制方整个检验体系或质量大纲的一个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的产品符合合同要求，质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接受有缺陷的产品。4.2检验分类
本规范规定的检验分为
a。鉴定检验；
b。质量一致性试验。
4.3检验条件
除另有规定外，所有检验应在GJB74.6第3.1条规定的条件下进行。4.4鉴定检验
SJ20420—94
有下列情况之一时，一般应进行鉴定检验：设计定型或生产定型时；
b。产品长期停产后，恢复生产时；c．产品设计、制造工艺、关键元器件及材料重大改变，可能影响产品性能时。4.4.1检验样本
除另有规定外，承制方应至少提供一部(套)雷达进行鉴定检验。4.4.2检验项目、顺序
除另有规定外，鉴定检验应按表3所列项目和顺序进行。4.4.3合格判据
所有检验项目均符合规范的规定，才判为鉴定检验合格。如果发现不符合产品规范的项目时，应对不合格项目进行分析，查明原因，采取措施，且证明措施有效可靠，可重新进行该项目检验。
4.4.4鉴定合格资格的保持
承制方定期提交试验资料，提交领次由产品规范规定。4.5质量一致性检验
4.5.1检验分组
质量一致性检验分为A、B、C、D四组。4.5.2A组检验
4.5.2.1检验项目及顺序
A组检验项目及顺序见表3
4.5.2.2检验方案
检验方案为：对全部产品逐部（套）进行检验，检验项目的缺陷分类由产品规范或合同规定。缺陷的判据原则按GJB74.9附录B（参考件）。4.5.2.3合格判据
所有检验项目均符合产品规范的规定即判为合格。表3
检验项目
尺寸和重量
表面状况和颜色
外观质量
标志和代号
工作频率范围
探测范围和波束工作方式
测量性能
抗干扰能力
鉴定检
质量一致性检验
A组B组C组D组
要求的
章条号
检验方法
的章条号
验项目
快速反应
机动性
留达终端
其他战术要求
天线方向图
天线增益
波束指向误差
天线极化方式
输入电压驻波比
功率容量
发射支路损耗
接收机支路损耗
发射机频率范围及型式
输出功率
发射脉冲包络
脉冲重复频率
射频脉冲频谱
变频方式、变频速度和变频范围效率
冷却设备
控制及指示
安全保护
噪声系数
增益控制
中颖频率、带宽
镜像干扰抑制能力
本搭频率范围及输出功率
动态范圃
自频调搜索范围
自频调捕捉带宽Www.bzxZ.net
SJ20420--94
续表3
鉴定检
质量-一致性检验
A组B组C组组
章条号
3.8.2.3.1
3.8.2.3.2
检验方法
的章条号
4.7.7.1.1
4.7.7.1.2
4.7.7.1.3
4.4.7-1.4
4.7.7.2.1
4.7.7.2.2
4.7.7.2.3
4.7.7.2.4
4.7.7.3.1
4.7.7.3.2
4.7.7.3.3
4.7.7.3.4
4.7.7.3.5
4.7.7.3.6
4.7.7.3.7
4.7.7.3.8
4.7.7.3.9
4.7.7.3.10
4.7.7.4.1
4.7.7.4.2
4.7.7.4.3
4.7.7.4.4
4.7.7.4.5
4.7.7.4.6
4.7.7.4.7
4.7.7.4.8.1
4.7.7.4.8.2
