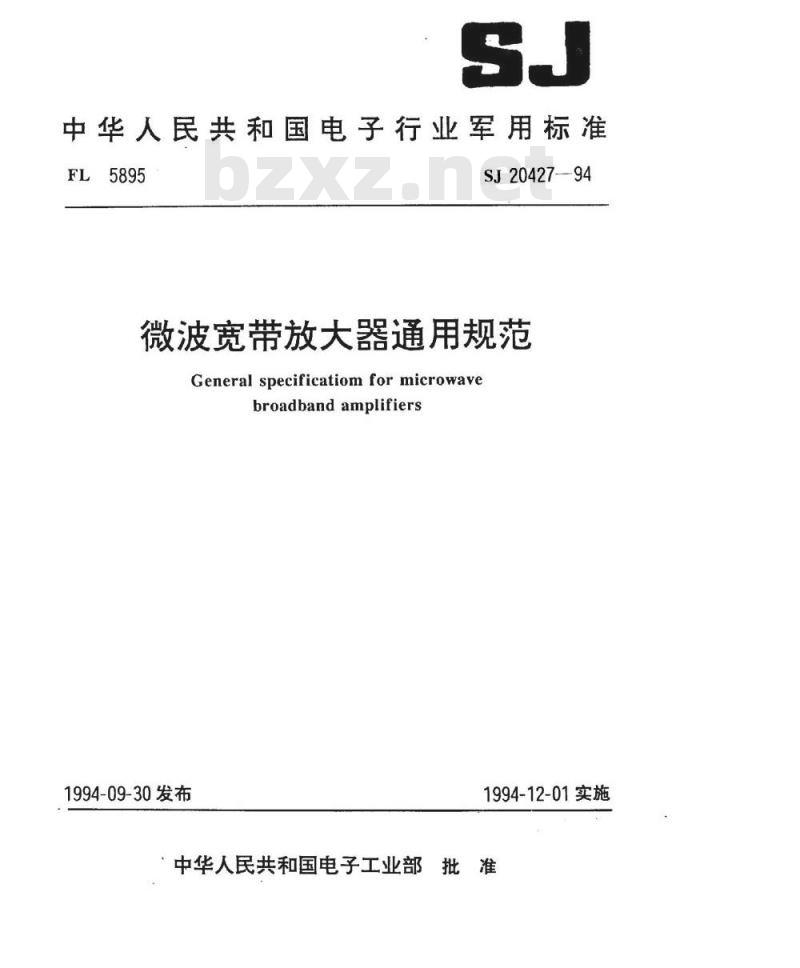

中华人民共和国电子行业军用标准FL5895
SJ20427—94
微波宽带放大器通用规范
General specificatiom for microwavebroadband amplifiers
1994-09-30发布
1994-12-01实施
中华人民共和国电子工业部批准1范围

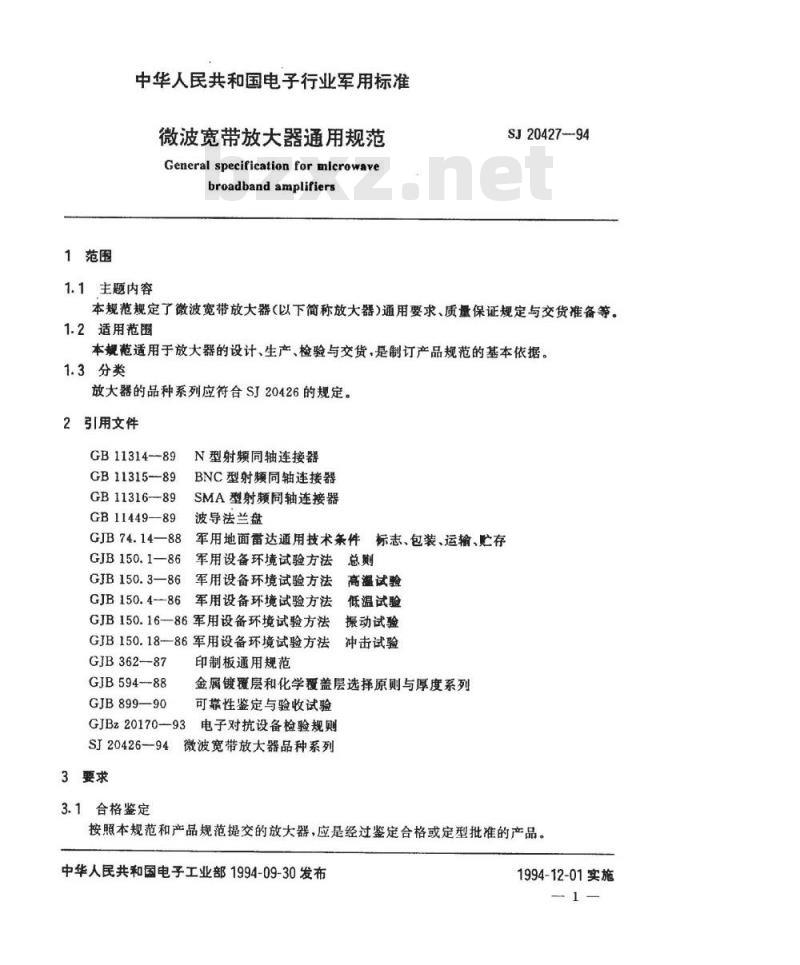

中华人民共和国电子行业军用标准微波宽带放大器通用规范
General specification for microwavebroadband amplifiers
1.1主题内容
SJ20427-94
本规范规定了微波宽带放大器（以下简称放大器）通用要求、质量保证规定与交货准备等。1.2适用范围
本规范适用于放大器的设计、生产、检验与交货，是制订产品规范的基本依据。1.3分类
放大器的品种系列应符合SJ20426的规定。2引用文件
GB11314-89
GB11315-—89
GB11316-89
GB11449—89
GJB 74.14—88
N型射频同轴连接器
BNC型射频同轴连接器
SMA型射频同轴连接器
波导法兰盘
军用地面雷达通用技术条件标志、包装、运输、贮存GJB150.1—86
6军用设备环境试验方法总测
GJB150.3—86
GJB150.4--86
军用设备环境试验方法高温试验军用设备环境试验方法
低温试验
GJB150.16—86军用设备环境试验方法振动试验
GJB150.18--86军用设备环境试验方法冲击试验GJB362--87
GJB594-88
GJB899—90
印制板通用规范
金属镀覆层和化学覆盖层选择原则与厚度系列可靠性鉴定与验收试验
GJBz20170—93
3电子对抗设备检验规则
SJ20426-94
3要求
3.1合格鉴定
微波宽带放大器品种系列
按照本规范和产品规范提交的放大器，应是经过鉴定合格或定型批准的产品。中华人民共和国电子工业部1994-09-30发布1994-12-01实施

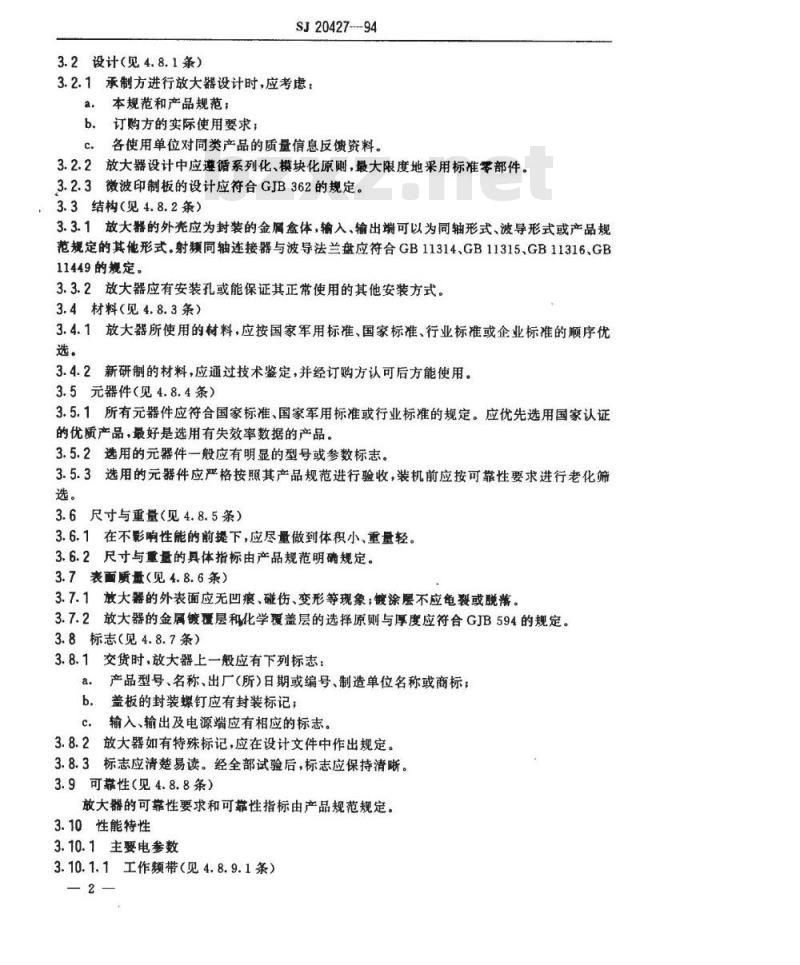

3.2设计（见4.8.1条）
SJ20427---94
3.2.1承制方进行放大器设计时，应考虑：a本规范和产品规范；
b。订购方的实际使用要求；
各使用单位对同类产品的质量信息反馈资料。c
3.2.2放大器设计中应遵循系列化、模块化原则，最大限度地采用标准零部件。3.2.3微波印制板的设计应符合GJB362的规定。：3.3结构（见4.8.2条）
3.3.1放大器的外壳应为封装的金属盒体，输入、输出端可以为同轴形式、波导形式或产品规范规定的其他形式.射频同轴连接器与波导法兰盘应符合GB11314、GB11315、GB11316、GB11449的规定，
3.3.2放大器应有安装孔或能保证其正常使用的其他安装方式。3.4材料（见4.8.3条）
3.4.1放大器所使用的材料，应按国家军用标准、国家标准、行业标准或企业标准的顺序优选。
3.4.2新研制的材料，应通过技术鉴定，并经订购方认可后方能使用。3.5元器件（见4.8.4条）
3.5.1所有元器件应符合国家标准、国家军用标准或行业标准的规定。应优先选用国家认证的优质产品，最好是选用有失效率数据的产品。3.5.2选用的元器件一般应有明显的型号或参数标志。3.5.3选用的元器件应严格按照其产品规范进行验收，装机前应按可靠性要求进行老化筛选。
3.6尺寸与重量（见4.8.5条）
3.6.1在不影响性能的前提下，应尽量做到体积小、重量轻。3.6.2尺寸与重量的具体指标由产品规范明确规定。3.7表面质量（见4.8.6条）
3.7.1放大器的外表面应无凹痕、碰伤、变形等现象；镀涂腰不应龟裂或脱落。3.7.2放大器的金属镀覆层和化学覆盖层的选择原则与厚度应符合GJB594的规定。3.8标志（见4.8.7条）
3.8.1交货时，放大器上一般应有下列标志：a。产品型号、名称、出厂（所)日期或编号、制造单位名称或商标；b.盖板的封装螺钉应有封装标记输入、输出及电源端应有相应的标志。c
3.8.2放大器如有特殊标记，应在设计文件中作出规定。3.8.3标志应清楚易读。经全部试验后，标志应保持清晰。3.9可靠性（见4.8.8条）
放大器的可靠性要求和可靠性指标由产品规范规定。3.10性能特性
3.10.1主要电参数
3.10.1.1工作频带（见4.8.9.1条）-2—

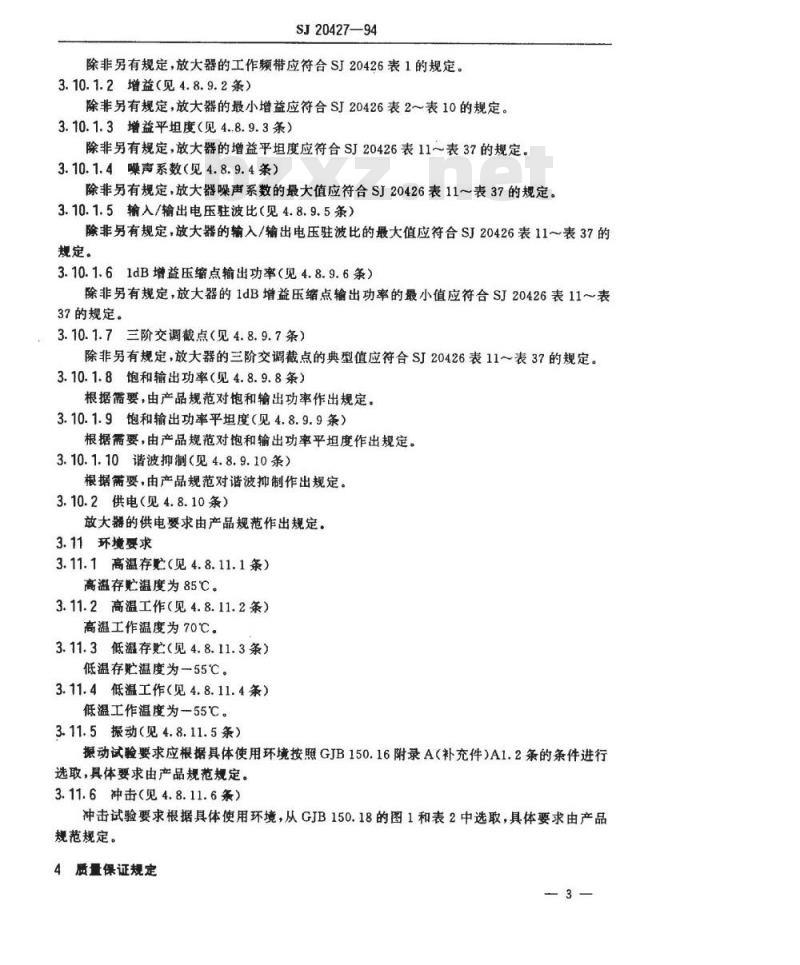

SJ20427—94
除非另有规定，放大器的工作频带应符合SJ20426表1的规定。3.10.1.2增益（见4.8.9.2条）
除非另有规定，放大器的最小增益应符合SJ20426表2～表10的规定。3.10.1.3增益平坦度（见4..8.9.3条）除非另有规定，放大器的增益平坦度应符合SJ20426表11～表37的规定。3.10.1.4噪声系数（见4.8.9.4条）除非另有规定，放大器噪声系数的最大值应符合SJ20426表11表37的规定。3.10.1.5输入/输出电压驻波比（见4.8.9.5条）除非另有规定，放大器的输入/输出电压驻波比的最大值应符合SJ20426表11～表37的规定。
3.10.1.61dB增益压缩点输出功率（见4.8.9.6条）除非另有规定，放大器的1dB增益压缩点输出功率的最小值应符合SJ20426表11表37的规定。
3.10.1.7三阶交调截点（见4.8.9.7条）除非另有规定，放大器的三阶交调截点的典型值应符合SJ20426表11～表37的规定。3.10.1.8饱和输出功率（见4.8.9.8条）根据需要，由产品规范对饱和输出功率作出规定。3.10.1.9饱和输出功率平坦度（见4.8.9.9条）根据需要，由产品规范对饱和输出功率平坦度作出规定。3.10.1.10谐波抑制（见4.8.9.10条）根据需要，由产品规范对谐波抑制作出规定。3.10.2供电（见4.8.10条）
放大器的供电要求由产品规范作出规定。3.11环境要求
3.11.1高温存贮（见4.8.11.1条）高温存贮温度为85℃。
3.11.2高温工作（见4.8.11.2条）高温工作温度为70℃。
3.11.3低温存贴（见4.8.11.3条）低温存贮温度为一55℃。
3.11.4低温工作（见4.8.11.4条）低温工作温度为一55℃。
3.11.5振动（见4.8.11.5条）
振动试验要求应根据具体使用环境按照GJB150.16附录A（补充件）A1.2条的条件进行选取，具体要求由产品规范规定。3.11.6冲击（见4.8.11.6条）
冲击试验要求根据具体使用环境，从GJB150.18的图1和表2中选取，具体要求由产品规范规定。

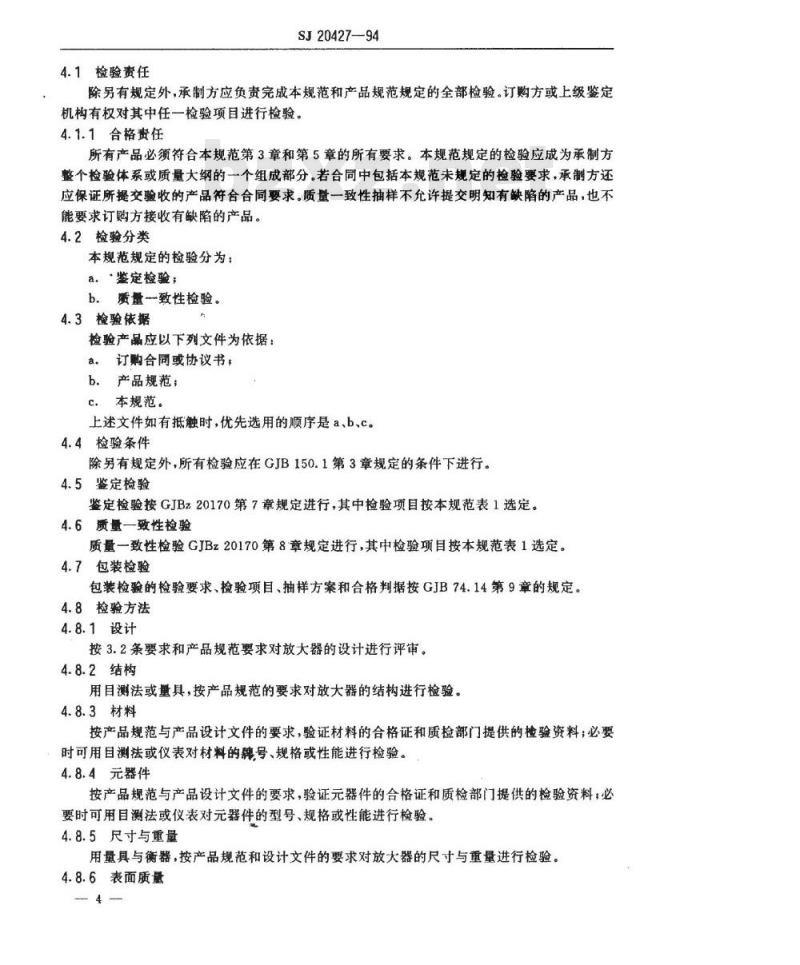

4质量保证规定
4.1检验责任
SJ20427-94
除另有规定外，承制方应负责完成本规范和产品规范规定的全部检验。订购方或上级鉴定机构有权对其中任一检验项目进行检验。4.1.1合格责任
所有产品必须符合本规范第3章和第5章的所有要求。本规范规定的检验应成为承制方整个检验体系或质量大纳的一个组成部分，若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的产品符合合同要求。质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。4.2检验分类
本规范规定的检验分为：
a.鉴定检验；
b.质量一致性检验。
4.3检验依据
检验产品应以下列文件为依据：a.订购合同或协议书；
b.产品规范；
c.本规范。
上述文件如有抵触时，优先选用的顺序是a、b、c。4.4检验条件
除另有规定外，所有检验应在GJB150.1第3章规定的条件下进行。4.5鉴定检验
鉴定检验按GJBz20170第7章规定进行，其中检验项目按本规范表1选定。4.6质量一致性检验
质量一致性检验GJBz20170第8章规定进行，其中检验项目按本规范表1选定。4.7包装检验
包装检验的检验要求、捡验项目、抽样方案和合格判据按GJB74.14第9章的规定。4.8检验方法
4.8.1设计
按3.2条要求和产品规范要求对放大器的设计进行评审。4.8.2结构
用目测法或量具，按产品规范的要求对放大器的结构进行检验。4.8.3材料
按产品规范与产品设计文件的要求，验证材料的合格证和质检部门提供的检验资料；必要时可用目测法或仪表对材料的牌号、规格或性能进行检验。4.8.4元器件
按产品规范与产品设计文件的要求，验证元器件的合格证和质检部门提供的检验资料必要时可用目测法或仪表对元器件的型号、规格或性能进行检验。4.8.5尺寸与重量
用量具与衡器，按产品规范和设计文件的要求对放大器的尺寸与重量进行检验。4.8.6表面质量
SJ20427-—94
用目测法检查放大器表面状况，并按产品规范和设计文件的规定检查其表面镀涂质量。4.8.7标志
用目测法按3.8条的规定进行检查。4.8.8可靠性
可靠性鉴定和验收试验按GJB899附录A中A5规定的方案由产品规范作出规定。4.8.9性能特性
4.8.9.1工作频带
工作频带的检验应在4.8.9.2～4.8.9.10条的检验过程中进行，当上述各条检验结果均满足要求时，可判定放大器的工作频带符合要求。4.8.9.2增益
增益的检验方法见附录A（补充件）第A1章。4.8.9.3增益平坦度
增益平坦度的检验方法见附录A(补充件)第A1章。4.8.9.4噪声系数
噪声系数的检验方法见附录A（补充件)第A2章。4.8.9.5输入/输出电压驻波比
输入/输出电压驻波比的检验方法见附录A（补充件）第A3章。4.8.9.61dB增益压缩点输出功率1dB增益压缩点输出功率的检验方法见附录A（补充件)第A4章。4.8.9.7三阶交调截点
三阶交调截点的检验方法见附录A（补充件）第A5章。4.8.9.8饱和输出功率
饱和输出功率的检验方法见附录A（补充件）第A6章。4.8.9.9饱和输出功率平坦度
饱和输出功率平坦度的检验方法见附录A（补充件)第A6章。4.8.9.10谐波抑制
谐波抑制的检验方法见附录A（补充件）第A7章。表1
元器件
检验项目
尺寸与重量
表面质量
可靠性
鉴定检验与质量一致性检验表
质量一致性检验
章条号
检验方法
章条号
工作频带
检验项目
增益平坦度
噪声系数
输入/输出电压驻波比
1dB增益压缩点输出功率
三阶交调截点
炮和输出功率
饱和输出功率平坦度
谐波抑制
高温存贮
高温工作
低温存贮
低温工作
SJ20427—94
质量一致性检验
注：为必做项目，○为选做项目，一为不做项目。4.8.10供电
用三用表进行检验。
4.8.11环境试验
4.8.11.1高温存贮
按GJB150.3第4.1条规定的方法进行。4.8.11.2高温工作
按GJB150.3第4.2条规定的方法进行。4.8.11.3低温存贮
按GJB150.4第4.1条规定的方法进行。4.8.11.4低温工作
按GJB150.4第4.2条规定的方法进行。4.8.11.5振动
按GJB150.16附录A(补充件）A2章中程序A-1进行。4.8.11.6冲击
按GJB150.18试验五第4章规定的方法进行。6
章条号
3.10.1.10
(续表）
检验方法
章条号
4.8.12包装
检验方法由产品规范作出规定。5交货准备
5.1包装
放大器的包装要求如下，
SJ20427—94
a。产品必须用专用包装盒包装，所有波导、同轴接头应有塑料帽保护；b.包装盒应有防潮、防振措施；C，包装盒内应装有产品使用说明书、质量信息反馈单、保修单和合格证，合格证上应注明产品型号、名称、编号、制造单位名称、检验部门印章、出厂（所）日期等；d。包装盒上应有产品型号、名称、制造单位或商标等标志。5.2贮存
放大器的贮存要求如下：
a.存温度：-10~40℃；
b，相对湿度：小于80%；
c。存环境：干燥、通风、无酸性、碱性等腐蚀气体；d.特殊要求：带磁性元件的放大器禁止存放在靠近铁磁性物质的环境中。5.3运输
运输中应避免雨、雪淋袭和剧烈机械撞击。6说明事项
6.1预定用途
本规范所规定的放大器，预定用于各种军用雷达、通信、电子对抗、测控等系统中。6.2订货文件
订货文件应规定下列内容：
产品的型号、名称；
产品规范的编号；
应提供的试验数据；
订货数量；
是否需要特殊的防护包装和装箱要求；f.
是否有特殊的环境和可靠性要求。6.3定义
6.3.1微波宽带放大器microwavebroadbandamplifier在系统中能对工作频带（一般在一个倍频程或一个倍频程以上）内具有规定输入功率的微波信号进行线性放大的器件。
6.3.2增益gain
放大器某一频率的增益为其在该频率点上输出功率与输入功率之比，用dB表示。6.3.3平均增益avergegain
在规定的工作频带内，放大器的最大增益与最小增益的平均值。6.3.4增益平坦度gainplatness
SJ20427—94
在规定的工作频带内，放大器的最大或最小增益对平均增益偏差的绝对值并冠以正、负号，称为该放大器在工作频带内的增益平坦度。6.3.5有效噪声温度effectivenoisetemperature当被测放大器输入端接一个参考温度为290K匹配负载时的输出功率，与假定被测放大器无噪声、输入端接一个某温度匹配负载时的输出功率相等时，这温度与参考温度的差值，称为该放大器的有效噪声温度。
6.3.6噪声系数noisefigure
放大器的噪声系数按如下公式定义：F=
式中：F-噪声系数；
K—玻尔兹曼常数；
ZGB-一被测放大器每一个接收边带或响应的增益（倍数）、带宽乘积之和，G,B，一一被测放大器通过有用信号边带增益（倍数）与带宽的乘积；T.有效噪声温度,K；
T。—参考温度，T=290K。
通常噪声系数用dB表示，按下式计算：NF=10lgF.
式中：NF噪声系数，dB；
F用倍数表示的噪声系数。
6.3.7电压反射系数voltagereflectivecoefficient.（1）
·（2)
对于传输线上某一参考点的某频率信号，反射电压波与入射电压波场强之比称为该频率信号在该点的电压反射系数。
6.3.8电压驻波比voltagestandingwaveratio对于单一频率的信号，在入射波与反射波干涉的情况下，传输线上最大电压与最小电压之比称为电压驻波比，记为VSWR。放大器输入端的电压驻波比，称为输入电压驻波比。放大器输出端的电压驻波比，称为输出电压驻波比。6.3.9ldB增益压缩点输出功率poweroutputlevelat1dBgain compression point
放大器输出接近饱和时，其增益将随输入功率增加面逐步下降，当某一频率的增益下降1dB时的输出功率称为该频率点的1dB增益压缩点输出功率，记为P-1。6.3.10三阶交调截点third-orderInterceptpoint当放大器加两个互不产生增益压缩且输出功率相等的频率为和f，的信号时，将会出现频率为2f一f和2f，一f的三阶交调产物。二者之一的功率对输入功率的关系曲线和基波输出功率对输入功率的关系曲线都有一段直线区（线性区），该两直线区延长线的交点所对应的输出功率称作三阶交调截点。6.3.11饱和输出功率saturatdpoweroutput在某个频率点上，输入功率在其允许范围内变化时，放大器的最大输出功率称为输出功率，记为Pt。
SJ20427--94
6.3.12饱和输出功率平坦度
saturated outputpowerplatness在规定工作频带内，放大器最大饱和输出功率与最小饱和输出功率差值的二分之一并冠以正、负号，称为放大器在工作频带内饱和输出功率平坦度。6.3.13谐波抑制harmonicsuppression放大器输出某阶谐波功率对基波输出功率之比，称为该频率上相应阶谐波抑制，通常用dB表示。
SJ20427-94
附录A
微波宽带放大器主要参数的测试方法（补充件）
A1增益、平均增益和增益平坦度A1.1测试系统图
测试系统图如图A1。
扫颖源
网络分析仪bzxZ.net
滤波器
A1.2测试设备要求
测试设备的要求如下：
功分器
检波器
衰减器
被测放大器
扫频源：频率误差不大于20MHz，功率误差为士1dB；网络分析仪：最大系统误差为士0.5dB；功分器：两路跟踪不平衡度优于士0.2dB，驻波比小于1.35；B
检波器
检波器：反射损耗大于17dB，频响特性波动优于士0.5dB，精度优于士0.4dB；衰减器：精度为士0.2dB/10dB，电压驻波比小于1.25，分辨率不低于1dB；低通滤波器：插入损耗小于1dB，带内驻波小于1.5，最高工作频率1.5倍频率点上的衰减大于40dB。
A1.3测试步骤
A1.3.1开机预热30min。
A1.3.2按放大器的工作频带要求设置扫频源扫瞄起止频率。A1.3.3选择\B/R”显示状态并进行直通校准。A1.3.4接入衰减器和放大器并加电，使网络分析仪显示增益响应。调整衰减器，确保放大器工作在线性状态。
A1.3.5从网络分析仪显示器上读取待测频率点的增益。A1.3.6从网络分析仪显示器上读取整个频率范围的最大增益值和最小增益。A1.4数据处理
A1.4.1增益
待测频率点的增益按公式(A1)计算：GG+A...
式中：G——待测频率点的增益，dB;10-
G-A1.3.5条读取的增益，dB
A—衰减器的衰减量，dB，
A1.4.2最大增益和最小增益
SJ20427--94
最大增益和最小增益按公式（A2)、（A3)计算：Gm-G+A
Gain=Gain'+A
式（A2）、（A3）中，Gm、Ga—一分别为放大器在工作频带内的最大增益和最小增益，dB；Gm、Gmin-分别为A1.3.6条读取的最大增益和最小增益，dB；A衰减器的衰减量，dB
A1.4.3平均增益
平均增益按公式(A4)计算：
式中.G平均增益，dB
Gmx—最大增益，dB；
Gmin最小增益，dB。
A1.4.4增益平坦度
增益平坦度按公式(A5)计算：
（Gmx+Gmla）
AG=±IGmGI
二G一GI
式中：AG-—增益平坦度，dB
Gmax最大增益，dB
Gmn\最小增益，dB；
G平均增益，dB。
A2噪声温度和噪声系数
A2.1测试系统图
测试系统图如图A2。
噪声源
A2.2测试设备要求
测试设备要求如下：
被测放大器
噪声系数测试仪
扫颖仪
（A2）
·(A3）
噪声系数测试仪，噪声系数测试精度为士0.1dB，噪声系数分辨率为0.C1dB，增益测a.
试精度为士0.1dB.增益分辨率为0.01dB；b.噪声源：超噪比误差为士0.1dB，电压驻波比小于1.25；11
