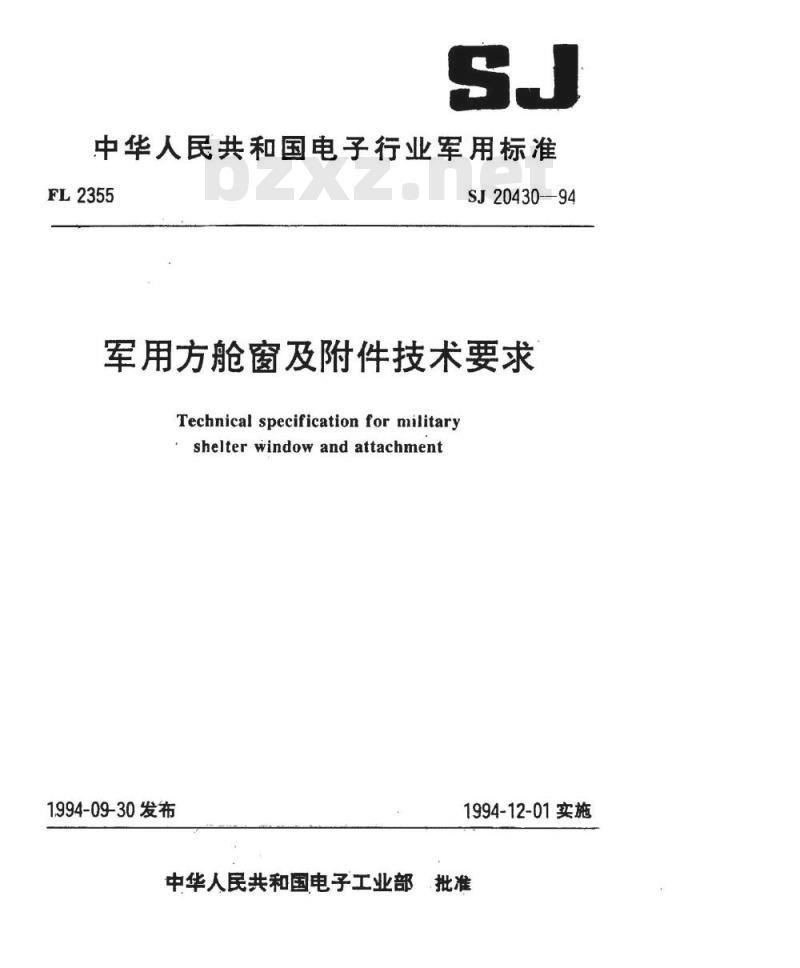

【电子行业标准(SJ)】 军用方舱窗及附件技术要求

中华人民共和国电子行业军用标准FL2355
SJ20430-94
军用方舱窗及附件技术要求
Technical specification for militaryshelter window and attachment1994-09-30发布
1994-12-01实施

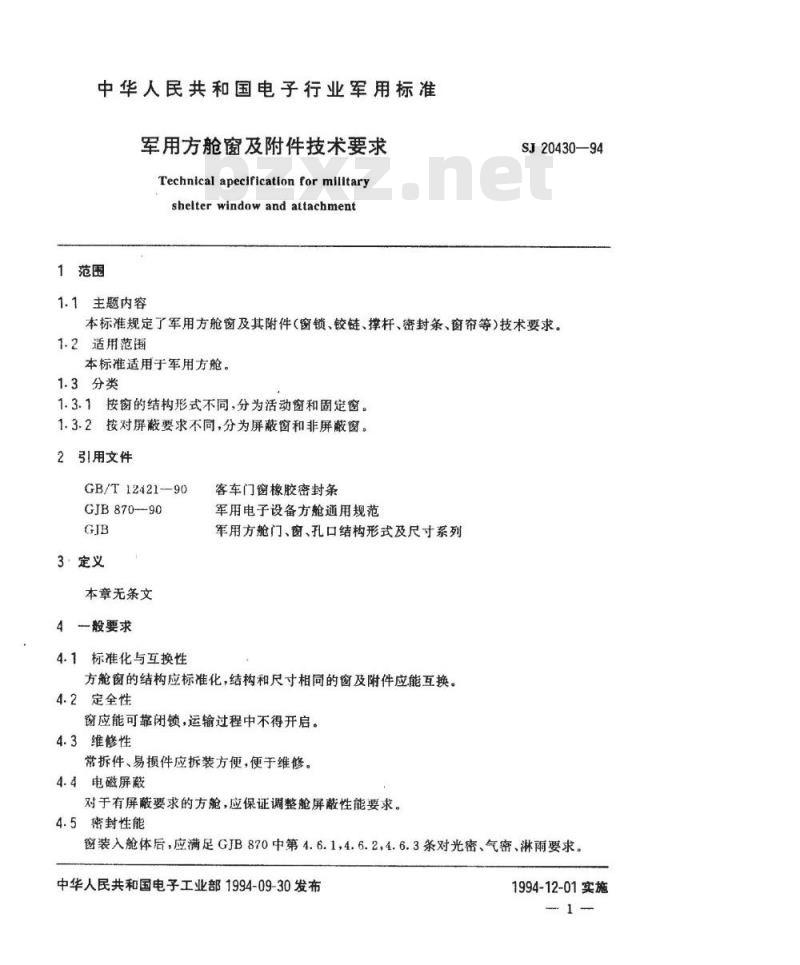

中华人民共和国电子工业部批准中华人民共和国电子行业军用标准军用方舱窗及附件技术要求
Technical apecificationformilitaryshelter window and attachment1范围
1.1主题内容
SJ20430—94下载标准就来标准下载网
本标准规定了军用方舱窗及其附件（窗锁、铰链、撑杆、密封条、窗帘等）技术要求。1.2适用范围
本标准适用于军用方舱。
1.3分类
1.3.1按窗的结构形式不同，分为活动窗和固定窗。1.3.2按对屏蔽要求不同，分为屏蔽窗和非屏蔽窗。2引用文件
GB/T 12421--90
GJB870-90
3·定义
本章无条文
4一般要求
4.1标准化与互换性
客车门窗橡胶密封条
军用电子设备方舱通用规范
军用方舱门、窗、孔口结构形式及尺寸系列方舱窗的结构应标准化，结构和尺寸相同的窗及附件应能互换。4.2定全性
窗应能可靠闭锁，运输过程中不得开启。4.3维修性
常拆件、易损件应拆装方便，便于维修。4.4电磁屏蔽
对于有屏蔽要求的方舱，应保证调整舱屏蔽性能要求。4.5密封性能
窗装入舱体后，应满足GJB870中第4.6.1，4.6.2，4.6.3条对光密、气密、淋雨要求。中华人民共和国电子工业部1994-09-30发布1994-12-01实施

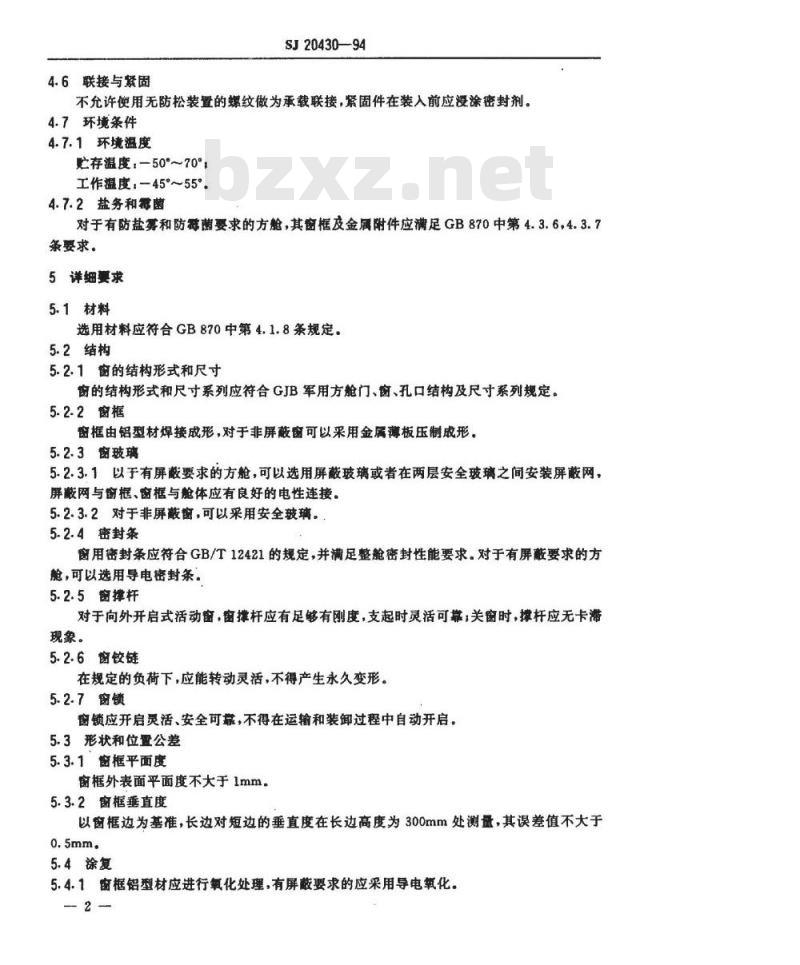

4.6联接与紧固
SJ2043094
不允许使用无防松装置的螺纹做为承载联接，紧固件在装入前应没涂密封剂。4.7环境条件
4.7.1环境温度
忙存温度，一50°~70°
工作温度，一45°~55°
4.7.2益务和幕菌
对于有防盐雾和防每菌要求的方舱，其窗框及金属附件应满足GB870中第4.3.6，4.3.7条要求。
5详细要求
5.1材料
选用材料应符合GB870中第4.1.8条规定。5.2结构
5.2.1窗的结构形式和尺寸
窗的结构形式和尺寸系列应符合GJB军用方舱门、窗、孔口结构及尺寸系列规定。5.2.2窗框
窗框由铝型材焊接成形，对于非屏蔽窗可以采用金属薄板压制戒形。5.2.3窗玻璃
5.2.3.1以于有屏蔽要求的方舱，可以选用屏蔽玻璃或者在两层安全玻璃之间安装屏蔽网，屏蔽网与窗框、窗框与舱体应有良好的电性连接。5.2.3.2对于非屏蔽窗，可以采用安全玻璃。5.2.4密封条
窗用密封条应符合GB/T12421的规定，并满足整舱密封性能要求。对于有屏蔽要求的方舱，可以选用导电密封条。
5.2.5窗撑杆
对于向外开启式活动窗，窗摧杆应有足够有刚度，支起时灵活可靠，关窗时，撑杆应无卡滞现象。
5.2.6窗铰链
在规定的负荷下，应能转动灵活，不得产生永久变形。5.2.7窗锁
窗锁应开启灵活、安全可靠，不得在运输和装卸过程中自动开启。5.3形状和位置公差
5.3.1窗框平面度
窗外表面平面度不大于1mm。
5.3.2窗框垂直度
以窗框边为基准，长边对短边的垂直度在长边高度为300mm处测量，其误差值不大于0.5mm.
5.4涂复
5.4.1窗框铝型材应进行氧化处理，有屏蔽要求的应采用导电氧化。2
SJ20430-94

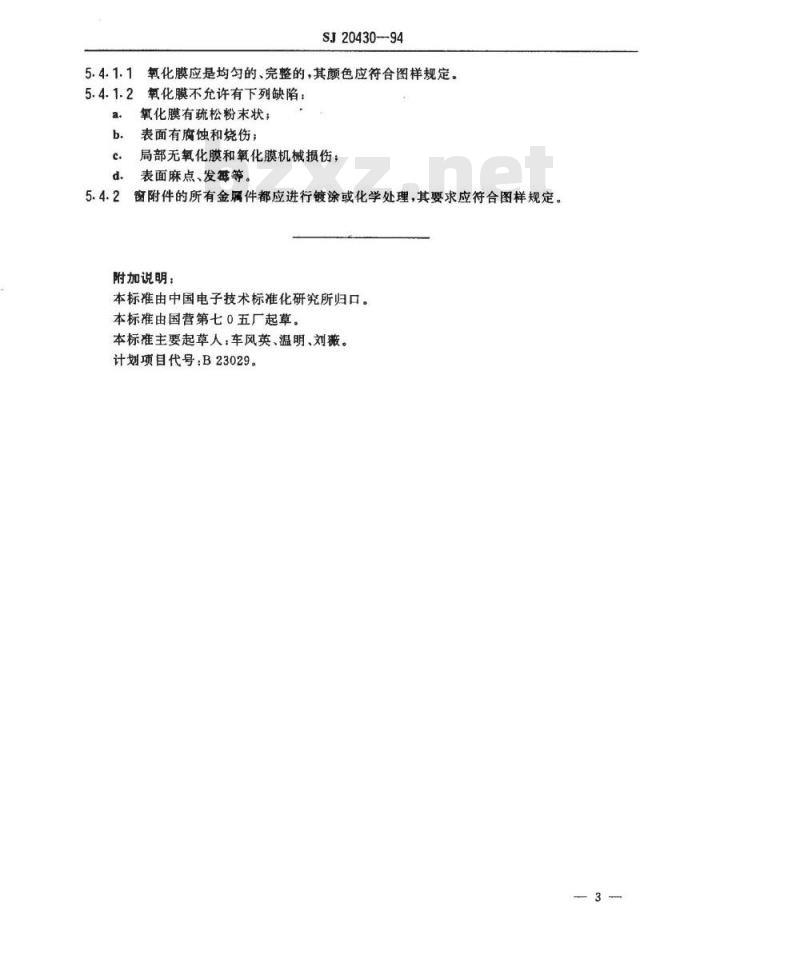

5.4.1.1氧化膜应是均匀的、完整的，其颜色应符合图样规定。5.4.1.2
氧化膜不允许有下列缺陷：
氧化膜有琉松粉末状；
表面有腐蚀和烧伤；
局部无氧化膜和氧化膜机械损伤；表面麻点、发每等。
窗附件的所有金属件都应进行镀涂或化学处理，其要求应符合图样规定。附加说明：
本标准由中国电子技术标准化研究所归口。本标准由国营第七0五厂起草。
本标准主要起草人：车风英、温明、刘薇。计划项目代号：B23029。
