【电子行业标准(SJ)】 锆钒铁吸气剂规范

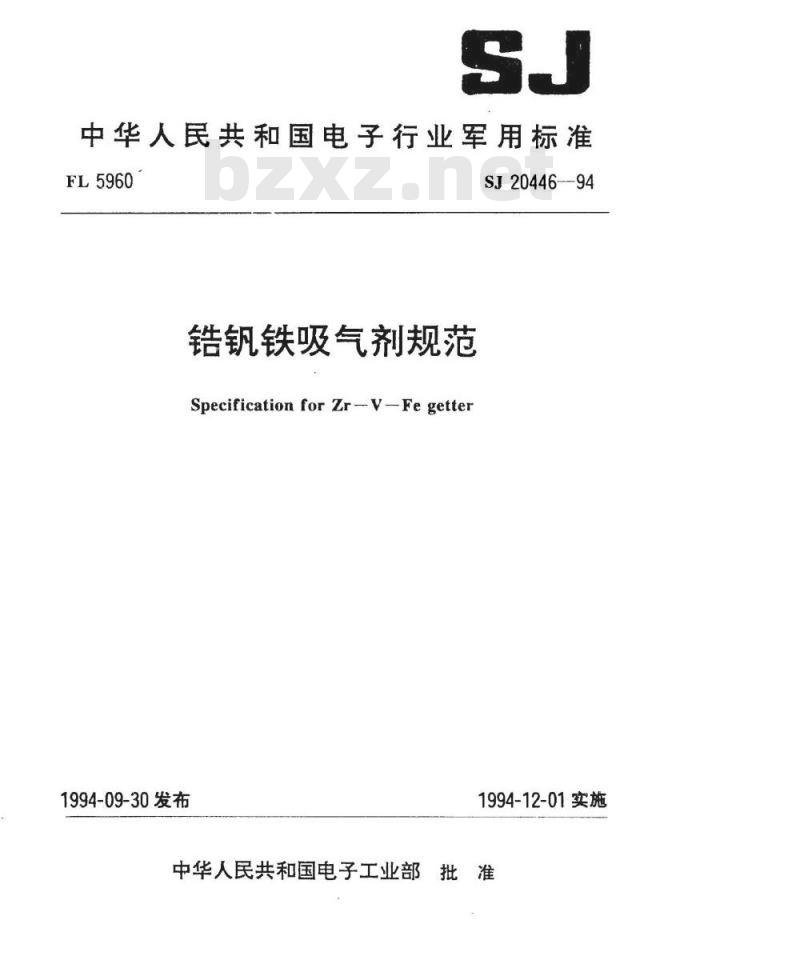

中华人民共和国电子行业军用标准FL5960
1994-09-30发布
锆钒铁吸气剂规范
SpecificationforZr-V-FegetterSJ20446-94
1994-12-01实施
中华人民共和国电子工业部批准中华人民共和国电子行业军用标准锆钒铁吸气剂规范

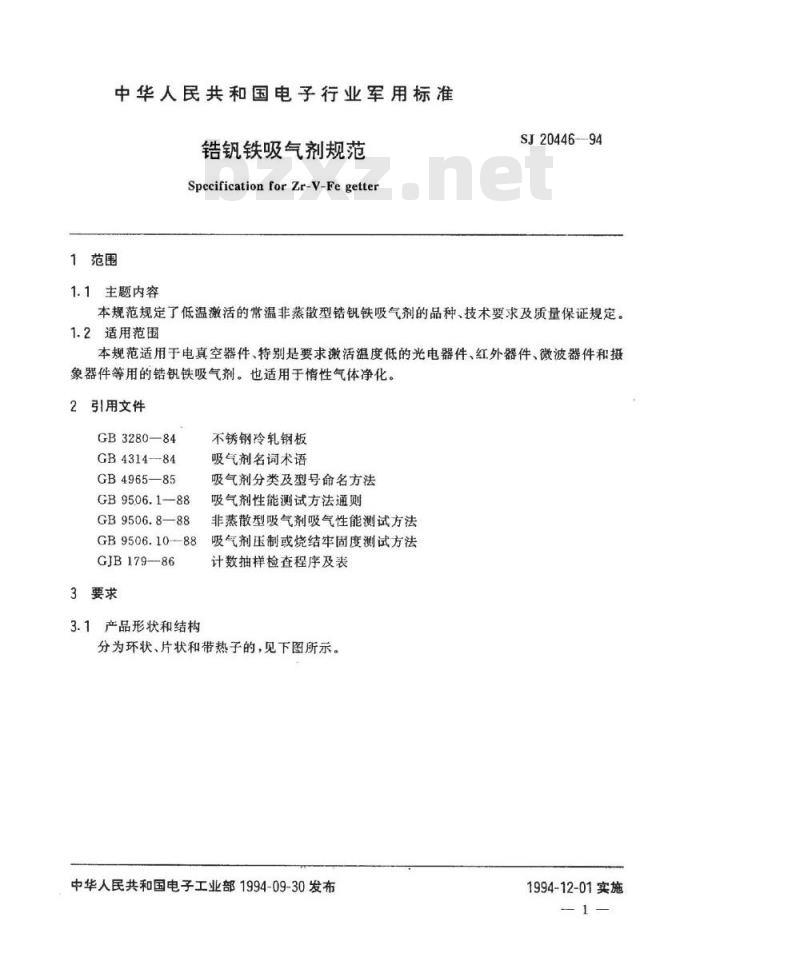

SpecificationforZr-y-Fegetter1范围
1.1主题内容
SJ20446---94
本规范规定了低温激活的常温非蒸散型锆钒铁吸气剂的品种、技术要求及质量保证规定。1.2适用范围
本规范适用于电真空器件、特别是要求激活温度低的光电器件、红外器件、微波器件和摄象器件等用的锆钒铁吸气剂。也适用于惰性气体净化。2
引用文件
GB3280—84
GB4314—84
GB4965—85
GB9506.1—88
GB9506.8—88
GB9506.10-88
GJB179--86
3要求
3.1产品形状和结构
不锈钢冷轧钢板
吸气剂名词术语
吸气剂分类及型号命名方法
吸气剂性能测试方法通则
非蒸散型吸气剂吸气性能测试方法吸气剂压制或烧结牢固度测试方法计数抽样检查程序及表
分为环状、片状和带热子的，见下图所示。中华人民共和国电子工业部1994-09-30发布1994-12-01实施
3.2产品的型号及外形尺寸
分别见表1，表2及表3。
SJ20446-—94
图形状示意图
c.带热子的
ZV11U110x
ZV11U145X
ZV13U150X
ZV6P90X
ZV6P300X
ZV6P300X\
注：1）订货合同中应注明厚度。型
长度(L)
ZV7M150U
ZV10M250U
SJ20446—94

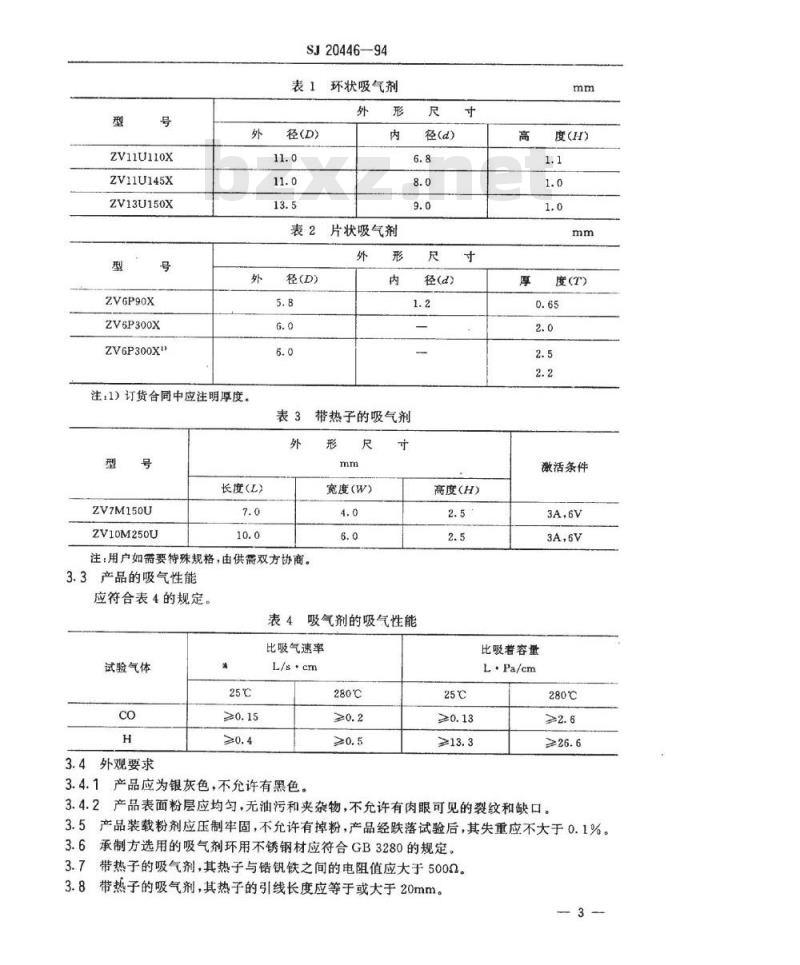

表1环状吸气剂
径(D)
表2片状吸气剂
径(D)
径(d)
径(d)
表3带热子的吸气剂
注：用户如需要待殊规格，由供需双方协商。3.3产品的吸气性能
应符合表4的规定。
宽度(W)
高度（H）
表4吸气剂的吸气性能
比吸气速率
试验气体
3.4外观要求
L/s·cm
3.4.1产品应为银灰色，不允许有黑色。280℃
度(H)
度（T)
激活条件
比吸着容量
L·Pa/cm
280℃
3.4.2产品表面粉层应均匀，无油污和夹杂物，不允许有肉眼可见的裂纹和缺口。3.5产品装载粉剂应压制牢固，不允许有掉粉，产品经跌落试验后，其失重应不大于0.1%。3.6承制方选用的吸气剂环用不锈钢材应符合GB3280的规定。3.7带热子的吸气剂，其热子与错钒铁之间的电阻值应大于500n。3.8带热子的吸气剂，其热子的引线长度应等于或大于20mm。3

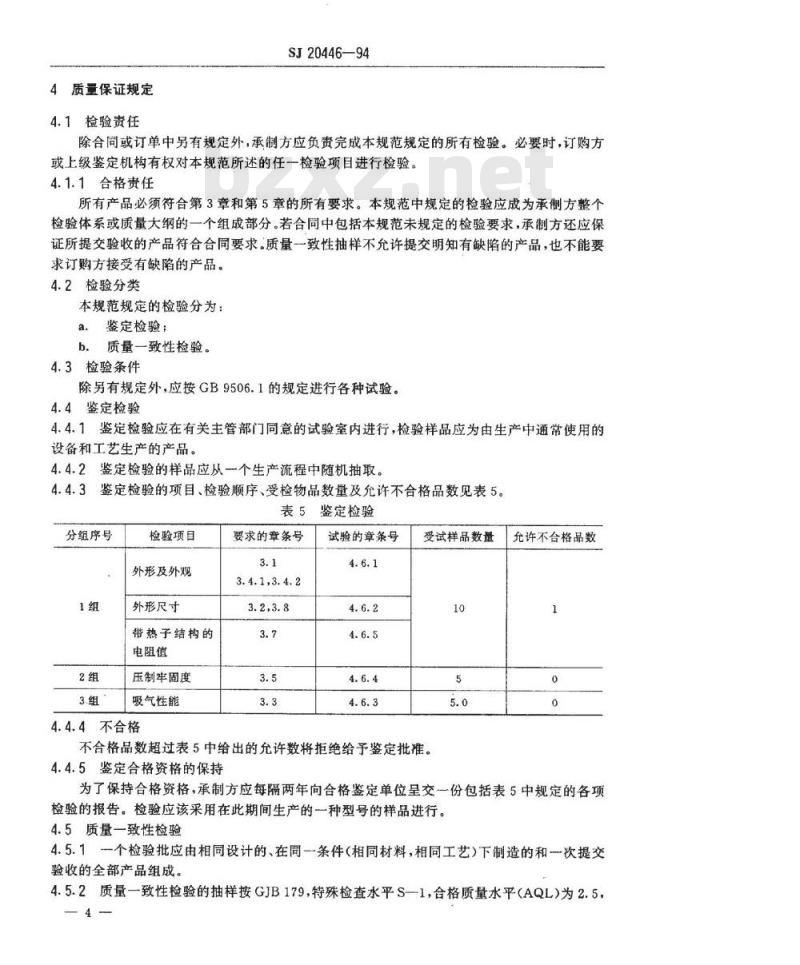

4质量保证规定
4.1检验责任此内容来自标准下载网
SJ20446—94
除合同或订单中另有规定外，承制方应负责完成本规范规定的所有检验。必要时，订购方或上级鉴定机构有权对本规范所述的任一检验项目进行检验。4.1.1合格责任
所有产品必须符合第3章和第5章的所有要求。本规范中规定的检验应成为承制方整个检验体系或质量大纲的一个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的产品符合合同要求。质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接受有缺陷的产品。
4.2检验分类
本规范规定的检验分为：
a.鉴定检验；
b.质量一致性检验。
4.3检验条件
除另有规定外，应按GB9506.1的规定进行各种试验。4.4鉴定检验
4.4.1鉴定检验应在有关主管部门同意的试验室内进行，检验样品应为由生产中通常使用的设备和工艺生产的产品。
4.4.2鉴定检验的样品应从一个生产流程中随机抽取。4.4.3鉴定检验的项目、检验顺序、受检物品数量及允许不合格品数见表5。表5
鉴定检验
分组序号
检验项目
外形及外观
外形尺寸
带热子结构的
电阻值
压制牢固度
吸气性能
4.4.4不合格
要求的章条号
3.4.1,3.4.2
试验的章条号
受试样品数量
不合格品数超过表5中给出的允许数将拒绝给予鉴定批准。4.4.5鉴定合格资格的保持
允许不合格品数
为了保持合格资格，承制方应每隔两年向合格鉴定单位呈交一份包括表5中规定的各项检验的报告。检验应该采用在此期间生产的一种型号的样品进行。4.5质量一致性检验
4.5.1个检验批应由相同设计的、在同一条件（相同材料，相同工艺）下制造的和次提交验收的全部产品组成。
4.5.2质量一致性检验的抽样按GJB179，特殊检查水平S一1，合格质量水平（AQL)为2.5，4
一次抽样方案进行，见表6。
检验项
外形及外观
外形尺寸
带热子的电阻值
压制牢固度
吸气性能
SJ20446--S4
表6质量一致性检验
要求和章条号
3.4.1.3.4.2
检查或试验方法的章条号
4.5.3如果一个检验批被拒收，承制方可将该批产品取回进行返工，以排除缺陷或剔除不合格品，再重新提交检验，重新提交批应与新批分开，并应明确标明是重新提交批。4.6检验方法
4.6.1产品的外形及外观，用肉眼检查。4.6.2产品的外形尺寸，用卡尺或千分尺检验。4.6.3产品的吸气性能，按GB9506.8进行测定。4.6.4产品载料的牢固度，按GB9506.10进行检验。4.6.5带热子的吸气剂产品的电阻，用万用表（1.5级）进行测量。4.6.6产品的包装应用目视检查，并符合本规范的规定。5交货准备
5.1标志、包装、运输、贮存
5.1.1产品应包装在锡箔纸袋内，然后放入真空或充有干燥情性气体的密封容器内，或真空包装袋内，再放入密封容器内，其上注明：a.
制造单位名称、代号；
产品名称；
产品型号、规格、批号：
产品数量；
包装日期。
运输时应将封装好的产品装入一定强度的外包装容器中，周围充填防震物质，然后钉5.1.2
牢、固紧。外包装上应注明：
制造单位名称、代号；
产品名称；
产品数量
防潮、防火、轻放的标志及字样。包装箱内应附有质量证明书，并注明：制造单位名称、代号：
产品名称、型号、规格及批号：产品数量：
SJ20446-94
d。检验结果、检验员代号及检验部门印记；e.本规范名称及编号；
f.生产日期、有效期限。
5.1.4产品运输过程中应防止受潮和剧烈磁撞，并远离高温和火源或潮热等。5.1.5本产品的有效期为一年，开封后，应避免在大气中暴露，存放在千燥的大气中不得超过24h。
6说明事项
6.1预定用途
本规范规定的产品预定用于电真空器件，如光电器件、红外器件、微波器件及摄象器件等。6.2订货文件内容
合同或订单中应载明下列内容：a。本规范的名称和编号；
b.产品型号；
c，数量，
d.封存、包装和装箱要求（如适用）。6.3定义
6.3.1吸气剂的名词术语按GB4314。6.3.2吸气剂的命名方法按GB4965。附加说明：
本规范由中国电子技术标准化研究所归口。本规范由东方电子集团、电子工业部标准化研究所及华东电子管厂起草。本规范主要起草人：肖剑雯、蔡德录、魏海宁。计划项目代号：B25007。
