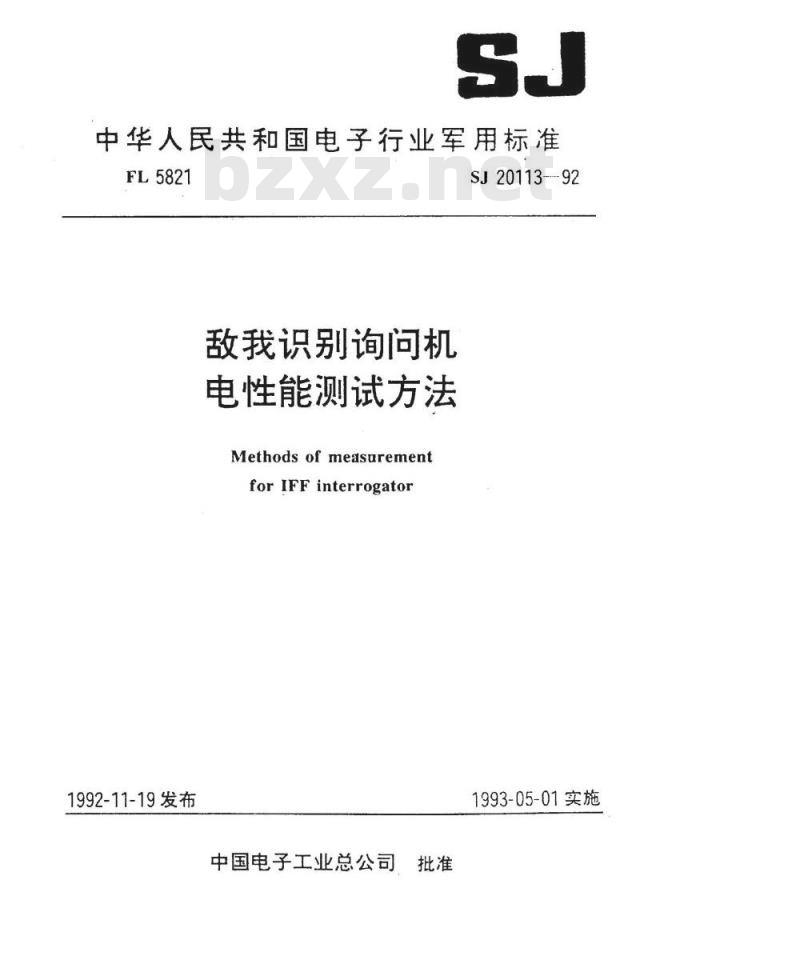

【电子行业标准(SJ)】 敌我识别询问机电性能测试方法

中华人民共和国电子行业军用标准FL5821
1992-11-19发布
敌我识别询问机
电性能测试方法
Methodsofmeasurement
forIFFinterrogator
中国电子工业总公司批准
SJ20113--92
1993-05-01实施

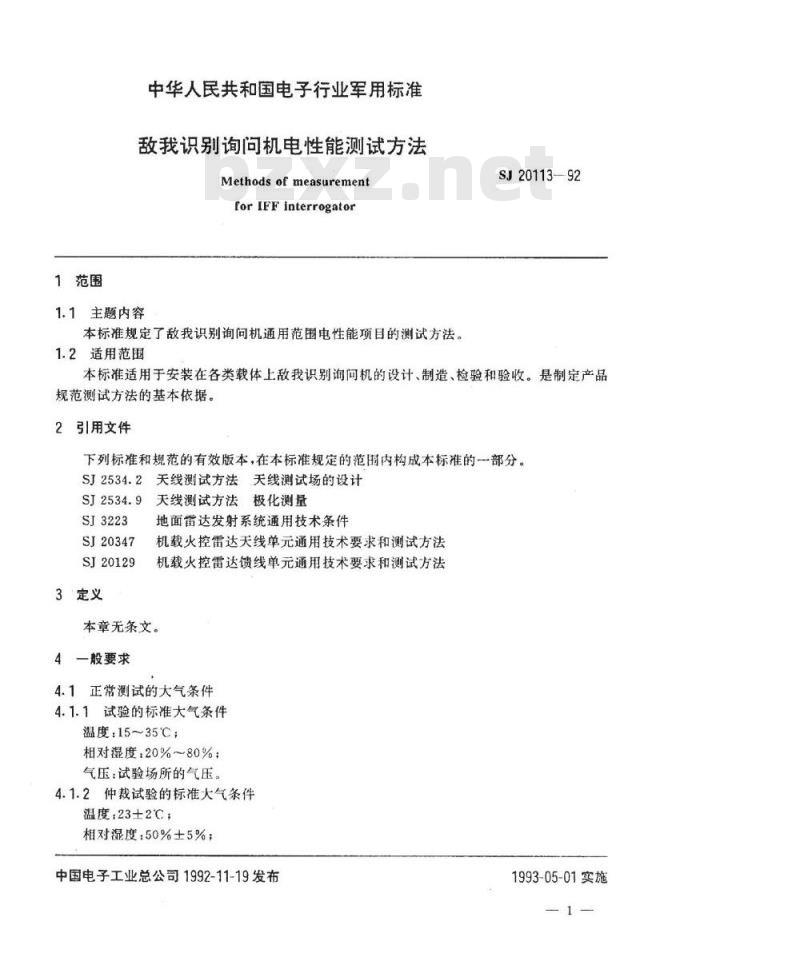

1范围
中华人民共和国电子行业军用标准敌我识别询问机电性能测试方法Methods of measurement
for IFF interrogator
1.1主题内容
本标准规定了敌我识别询问机通用范围电性能项目的测试方法。1.2适用范围
SJ20113—92
本标准适用于安装在各类载体上敌我识别询问机的设计、制造、检验和验收。是制定产品规范测试方法的基本依据。
引用文件
下列标准和规范的有效版本，在本标准规定的范围内构成本标准的一部分。SJ2534.2天线测试方法天线测试场的设计天线测试方法极化测量
SJ3223
SJ20347
SJ20129
3定义
地面雷达发射系统通用技术条件机载火控雷达天线单元通用技术要求和测试方法机载火控雷达馈线单元通用技术要求和测试方法本章无条文。
4一般要求
4.1正常测试的大气条件
4.1.1试验的标准大气条件
温度：1535℃；
相对湿度，20%~80%：
气压：试验场所的气压。
4.1.2仲裁试验的标准大气条件
温度23士2℃；
相对湿度：50%±5%；
中国电子工业总公司1992-11-19发布1993-05-01实施

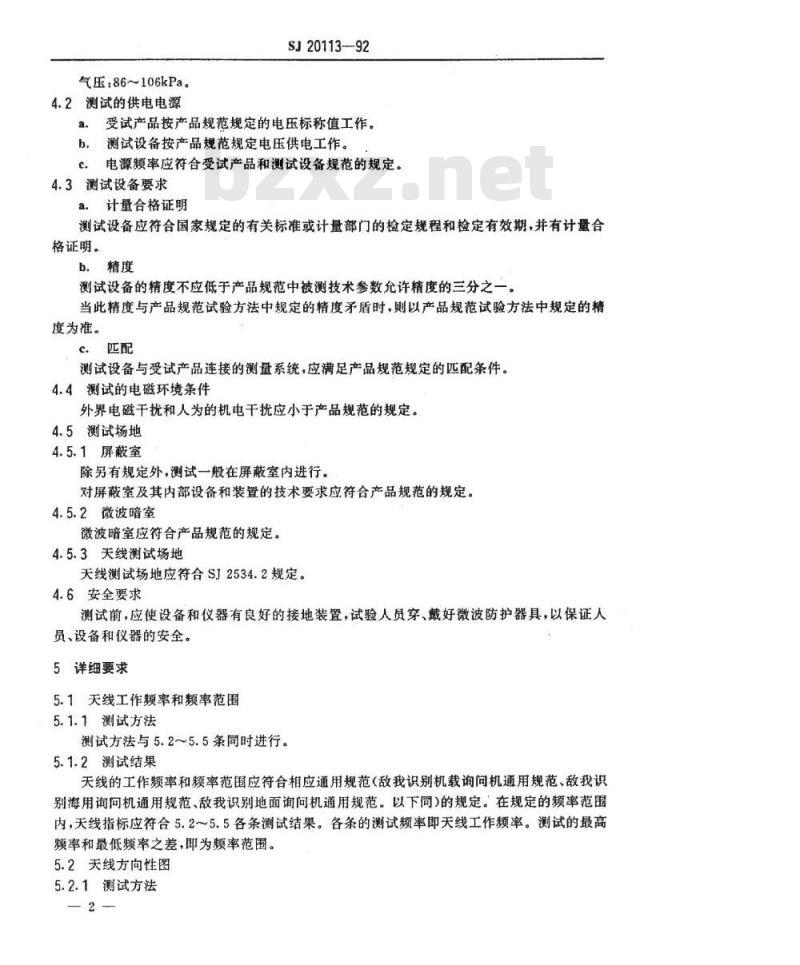

气压：86~106kPa。
4.2测试的供电电源
SJ20113—92
a.受试产品按产品规范规定的电压标称值工作。b.测试设备按产品规范规定电压供电工作。c.电源频率应符合受试产品和测试设备规范的规定。4.3测试设备要求
a.计量合格证明
测试设备应符合国家规定的有关标准或计量部门的检定规程和检定有效期，并有计量合格证明。
测试设备的精度不应低于产品规范中被测技术参数允许精度的三分之一当此精度与产品规范试验方法中规定的精度矛盾时，则以产品规范试验方法中规定的精度为准。
测试设备与受试产品连接的测量系统，应满足产品规范规定的匹配条件。4.4测试的电磁环境条件
外界电磁干扰和人为的机电干扰应小于产品规范的规定。4.5测试场地
4.5.1屏蔽室
除另有规定外，测试一般在屏蔽室内进行。对屏蔽室及其内部设备和装置的技术要求应符合产品规范的规定。4.5.2微波暗室
微波暗室应符合产品规范的规定。4.5.3天线测试场地
天线测试场地应符合SJ2534.2规定。4.6安全要求
测试前，应使设备和仪器有良好的接地装置，试验人员穿、戴好微波防护器具，以保证人员、设备和仪器的安全。
5详细要求
5.1天线工作频率和频率范围
5.1.1测试方法
测试方法与5.2～5.5条同时进行。5.1.2测试结果
天线的工作频率和频率范围应符合相应通用规范（敌我识别机载询问机通用规范、敌我识别海用询问机通用规范、敌我识别地面询问机通用规范。以下同）的规定。在规定的频率范围内，天线指标应符合5.2～5.5各条测试结果。各条的测试频率即天线工作频率。测试的最高频率和最低频率之差，即为频率范围。5.2天线方向性图
5.2.1测试方法
SJ20113—92

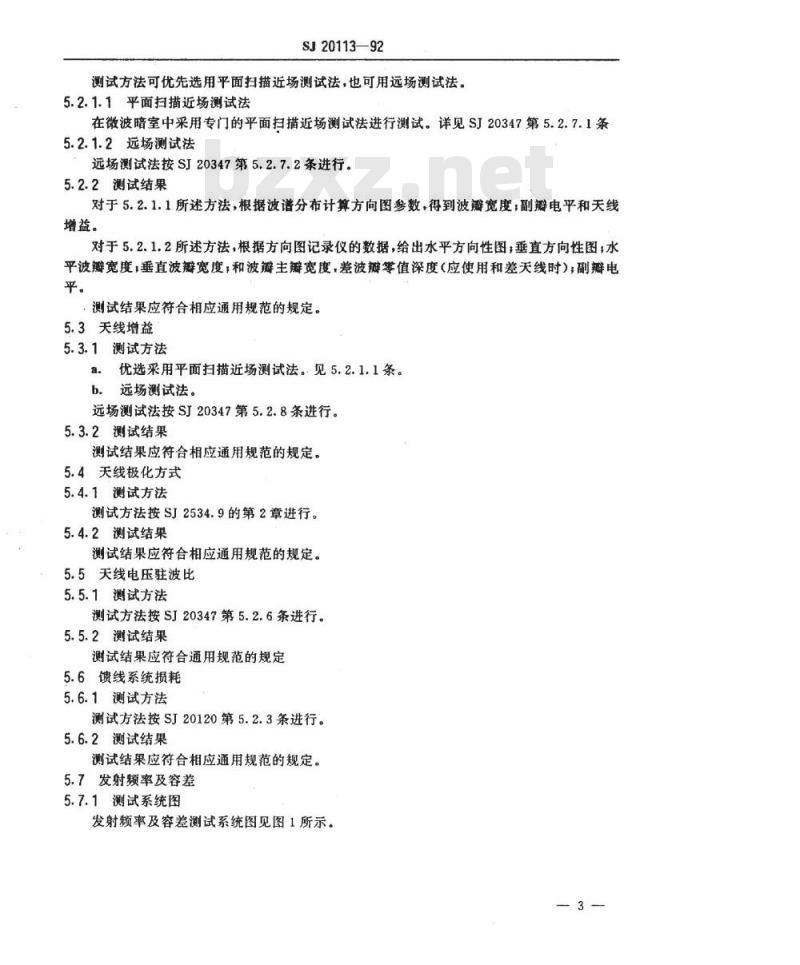

测试方法可优先选用平面扫描近场测试法，也可用远场测试法。5.2.1.1平面扫描近场测试法
在微波暗室中采用专门的平面扫描近场测试法进行测试。详见SJ20347第5.2.7.1条5.2.1.2远场测试法
远场测试法按SJ20347第5.2.7.2条进行。5.2.2测试结果
对于5.2.1.1所述方法，根据波谱分布计算方向图参数，得到波瓣宽度副电平和天线增益。
对于5.2.1.2所述方法，根据方向图记录仪的数据，给出水平方向性图，垂直方向性图，水平波辫宽度，垂直波瓣宽度，和波瓣主游宽度，差波瓣零值深度（应使用和差天线时）；副瓣电平。
测试结果应符合相应通用规范的规定。5.3天线增益
5.3.1测试方法
a。优选采用平面扫描近场测试法。见5.2.1.1条。b.远场测试法。
远场测试法按SJ20347第5.2.8条进行。5.3.2测试结果
测试结果应符合相应通用规范的规定。5.4天线极化方式
5.4.1测试方法
测试方法按SJ2534.9的第2章进行。5.4.2测试结果
测试结果应符合相应通用规范的规定。5.5天线电压驻波比
5.5.1测试方法
测试方法按SJ20347第5.2.6条进行。5.5.2测试结果
测试结果应符合通用规范的规定5.6馈线系统损耗
5.6.1测试方法
测试方法按SJ20120第5.2.3条进行。5.6.2测试结果
测试结果应符合相应通用规范的规定。5.7发射频率及容差
5.7.1测试系统图

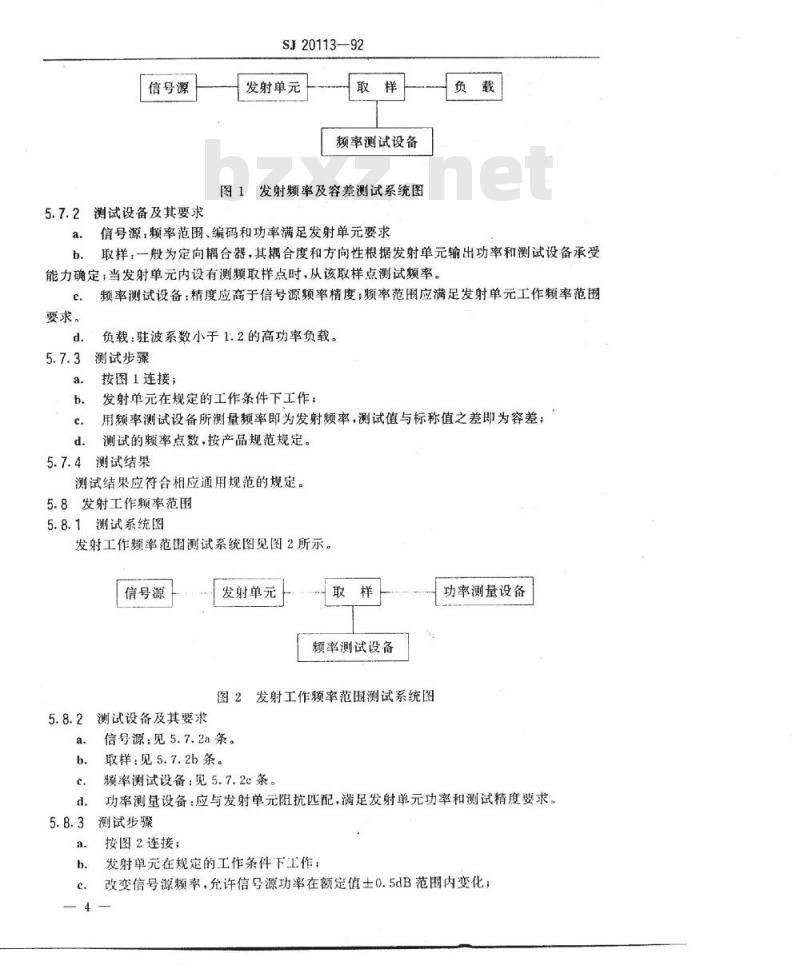

发射频率及容差测试系统图见图1所示。信号源
5.7.2测试设备及其要求
SJ20113—92
发射单元
频率测试设备
图1发射频率及容差测试系统图
a.信号源：频率范围、编码和功率满足发射单元要求负
b.取样：一般为定向耦合器，其耦合度和方向性根据发射单元输出功率和测试设备承受能力确定，当发射单元内设有测频取样点时，从该取样点测试频率。频率测试设备：精度应高于信号源频率精度；频率范围应满足发射单元工作频率范围c.
要求。
负载：驻波系数小于1.2的高功率负载。d.
5.7.3测试步骤
按图1连接；
发射单元在规定的工作条件下工作；用频率测试设备所测量频率即为发射频率，测试值与标称值之差即为容差；测试的频率点数，按产品规范规定。5.7.4测试结果
测试结果应符合相应通用规范的规定。5.8发射工作频率范围
5.8.1测试系统图
发射工作频率范围测试系统图见图2所示。信号源
5.8.2测试设备及其要求
发射单元
频率测试设备
图2发射工作率范围测试系统图
信号源：见5.7.2a条。
取样：见5.7.2b条。
题率测试设备：见5.7.2c条。
功率测量设备
功率测量设备：应与发射单元阻抗匹配，满足发射单元功率和测试精度要求。5.8.3测试步骤
按图2连接：
发射单元在规定的工作条件下工作：改变信号源频率，允许信号源功率在额定值士0.5dB范围内变化；SJ20113—92
测量发射单元满足额定输出功率时的最高和最低工作频率，其差值即为发射工作频d
率范围。
5.8.4测试结果
测试结果应符合相应通用规范的规定。5.9发射功率
5.9.1测试系统图
发射功率测试系统图见图3所示。信号源
测试设备及其要求
信号源：见5.7.2a条。wwW.bzxz.Net
发射单元
图3发射功率测试系统图
功率测量设备：见5.8.2d条。
测试步骤
按图3连接；
发射单元在规定的工作条件下工作；功率测量设备
测出平均功率或脉冲功率，由公式(1)换算出相应的脉冲功率或平均功率。P.·T
式中.Pp脉冲功率,W
Pa平均功率，W；
T——脉冲重复周期，us;
—脉冲宽度，us。
5.9.4测试结果
测试结果应符合相应通用规范的规定。5.10功率频率特性
5.10.1测试系统图
功率频率特性测试系统图见图4所示。5
信号源
5.10.2测试设备及其要求
SJ20113—92
发射单元
频率测试设备
测波器
脉冲示波器
功率测量设备
图4功率—频率特性测试系统图
信号源：见5.7.2a条。
取样见5.7.2b条
频率测试设备：通过式频率计，精度应高于信号源频率精度，频率范围应满足发射单元工作频率范围的要求。
功率测量设备：见5.8.2d条。
检波器，工作于非饱和状态，输出端接匹配负载。脉冲示波器：带宽不低于100MHz。测试步骤
按图4连接；
信号源设置于覆盖发射单元的频率工作范围，输出功率设置在发射单元激励功率的额定值上；
用功率测量设备测量功率：
用通过式频率测试设备测量频率：示波器上显示出输出功率与频率的关系，描绘出曲线；c.
f.工作频率范围内的最大功率与最小功率之比，进行对数运算得到带内波动。5.10.4测试结果
测试结果应符合相应通用规范的规定。5.11射频脉冲包络特性。
5.11.1测试系统图
射频脉冲包络特性的测试系统图见图5所示。h
信号源
测试设备及其要求
SJ20113—92
发射单元
检波器
脉冲示波器
图5射频脉冲包络特性测试系统图信号源：见5.7.2a条。
取样：见5.7.2b条。
检波器：见5.10.2e条。
负载：见5.7.2d条。
脉冲示波器：见5.10.2f条。
测试步骤
按图5连接；
发射单元在规定的工作条件下工作；负载
从示波器显示的射频脉冲包络波形中，读出脉冲宽度、脉冲上升时间、脉冲下降时间、脉冲幅度、脉冲顶部降落和脉冲前(后)沿抖动：d.射频脉冲包络特性示意图，见SJ3223的第3.5条。在脉冲幅度50%处测出明显抖动的模糊带古据时间，即前（后）沿抖动。5.11.4测试结果
测试结果应符合相应通用规范的规定。5.12发射脉冲序列的时间间隔、幅度容差和脉冲宽度5.12.1测试系统图
发射脉冲序列的时间间隔、幅度容差和脉冲宽度的测试系统图见图5所示。5.12.2测试设备及其要求
见5.11.2条。
5.12.3测试步骤
按图5连接；
发射单元在规定的工作条件下工作：询问模式由产品规范规定；b.
c.从示波器显示的脉冲序列中，读出时间间隔、幅度容差和脉冲宽度。5.12.4测试结果
测试结果应符合相应通用规范的规定。5.13发射单元频率稳定度
5.13.1测试系统图
发射单元频率稳定度的测试系统图见图6所示。信号源
5.13.2测试设备及其要求
a.信号源：见5.7.2a条。
b，取样，见5.7.2b条。
负载，见5.7.2d条。
SJ20113—92
发射单元
频率稳定度
测试设备
图6频率稳定度测试系统图
频率稳定度测试设备：频率范围满足发射单元工作频率范围。精度优于发射单元频率稳定度要求。
5.13.3测试步骤
按图6连接：
发射单元在规定的工作条件下工作；频率稳定度测试设备的测试值即为所求。5.13.4测试结果
测试结果应符合相应通用规范的规定。5.14接收单元工作频率范围
5.14.1测试方法
测试方法与5.15～5.18条同时进行。5.14.2测试结果
接收单元的工作频率范围应符合相应通用规范的规定。在规定的频率范围内，接收单元的技术指标符合5.15~5.18各条测试结果：测试的最高频率和最低频率之差，即为工作频率规范。
5.15接收单元工作频率和频带宽度5.15.1测试系统图
工作频率和频带宽度的测试系统图见图7所示。信号源
接收单元
指示器
图7接收单元工作频率和频带宽度测试系统图5.15.2测试设备及其要求
信号源：一般用频率综合器，频率误差不大于10-6，功率误差为士0.5dB。b.
指示器：符合产品规范规定。
5.15.3测试步骤
按图7连接；
接收单元在规定的工作条件下工作：8
SJ20113—92
C.调节信号源的输出功率在接收单元动态范围内，测试功率电平由产品规范规定。然后调节信号源频率使指示器指示最大，记录最大值；d.分别向上和向下调节信号源频率，使指示器的指示值从最大值下降到规定值（一般为3dB），记录信号源的上限和下限频率f和f。注意：调节信号源频率时其输出功率应保持不变；同时调节本振源的输出频率，使其工作与信号源频率相对应的本振频率点上，保持二者之差等于中频频率；
e，计算按公式(2)、(3)进行：
Bw-fh-f
式中：Bw一频带宽度，MHz;
f-上限频率，MHz;
f.一一下限频率，MHz;
f。一工作频率，MHz。
测试的工作频率与标称率之差即为容差；测试的频率点数按产品规范的规定。5.15.4测试结果
测试结果应符合相应通用规范的规定。5.16正切灵敏度
5.16.1测试系统图
正切灵敏度的测试系统图见图8所示。信号源
5.16.2测试设备及其要求
接收单元
脉冲示波器
图8正切灵敏度测试系统图
信号源：见5.15.2a条。
脉冲示波器：见5.10.2f条。
测试步骤
按图8连接；
接收单元在规定的工作条件下工作；b.
在规定的工作频率上，调节信号源的输出功率，在示波器上观察到叠加在脉冲顶部的噪声底部边缘与扫描基线上噪声的项部边缘相切时，信号源的输出功率即为所测值。5.16.4测试结果
测试结果应符合相应通用规范的规定。5.17动态范围
5.17.1测试方法
见5.16条
SJ20113—92
从正切灵敏度开始，逐渐增加信号源输出功率到接收单元增益的1dB压缩点时，此时信号源输出功率与正切灵敏度时功率的比值，即为接收单元的动态范围。当有特殊要求时，测试方法按产品规范规定进行。5.17.2测试结果
测试结果应符合相应通用规范的规定。5.18镜像频率抑制度
5.18:1测试系统图
镜像频率抑制度的测试系统图见图9所示。信号源
测试设备及其要求
可变衰减器
接收单元
镜像题率抑制度测试系统图
信号源：见5.15.2a条。
指示器
可变衰减器：最大衰减量大于镜像频率抑制度，衰减误差为士0.5dB。指示器：见5.15.2b条。
测试步骤
按图9连接：
接收单元在规定的工作条件下工作；调节信号源频率在被测接收单元带宽内，然后调节衰减器和信号源的输出功率在接收单元动态范围内，测量信号源的频率f、，记录衰减器的衰减值L，和指示器的指示值A。d.重新调节信号源频率到镜像频率f.士2f.（当本振频率f,>f.时取正号当f调节衰减器的衰减值到L，，使指示器的指示值仍保持为A。；计算：按公式（4）式进行：
式中：Sim镜像频率抑制度，dB；L,一一接收工作信号频率时，衰减器的衰减值，dB；L，接收镜像信号频率时，衰减器的衰减值，dB。名：测试的频率点数，按产品规范的规定。5.18.4测试结果
测试结果应符合相应通用规范的规定。5.19触发灵敏度
5.19.1测试系统图
SJ20113—92
接收单元的触发灵敏度测试系统图见图10所示。信号源
5.19.2测试设备及其要求
信号源：见5.15.2a条。
接收单元
计数器
脉冲示波器
触发灵敏度的测试系统图
脉冲示波器：见5.10.2f条。
计数器：误差为士1Hz。
测试步骤
按图10连接；
接收单元在规定的工作条件下工作；信号源在规定的工作频率上，按规定的应答码工作；调节信号源的输出功率，当计数器指示的触发概率大于或等于90%时，示波器上有稳定的脉冲出现，此时，信号源的最小输出功率即为接收单元的触发灵敏度；e.
测试的频率点数，应答码工作模式由产品规范规定。5.19.4测试结果
测试结果应符合相应通用规范的规定。5.20编码格式和容差
5.20.1测试系统图
编码格式和容差的测试系统图见图11所示。信号源
编码单元
计数器
脉冲示波器
编码格式和容差的测试系统图
5.20.2测试设备及其要求
信号源：脉冲信号源，脉冲的重复频率、幅度、宽度、前（后）沿等误差满足编码器要求。脉冲示波器：见5.10.2f条。
计数器：见5.19.2c条。
测试步骤
按图11连接；
编码单元在规定的工作条件下工作，并置于确定的编码模式；1
