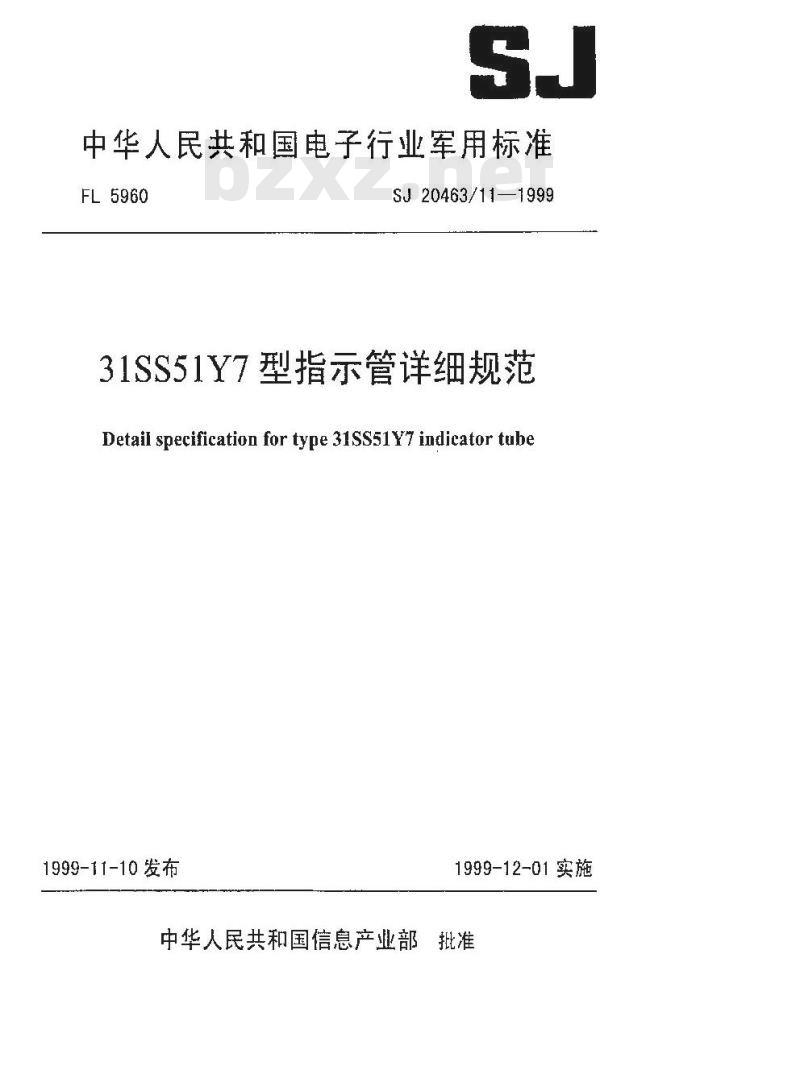

【行业标准】 31SS51Y7型指示管详细规范

中华人民共和国电子行业军用标准FL5960
SJ20463/11—1999
31SS51Y7型指示管详细规范
Detail specification for type 31SS51Y7 iudicator tube1999-11-10发布
1999-12-01实施
中华人民共和国信息产业部批准1范围

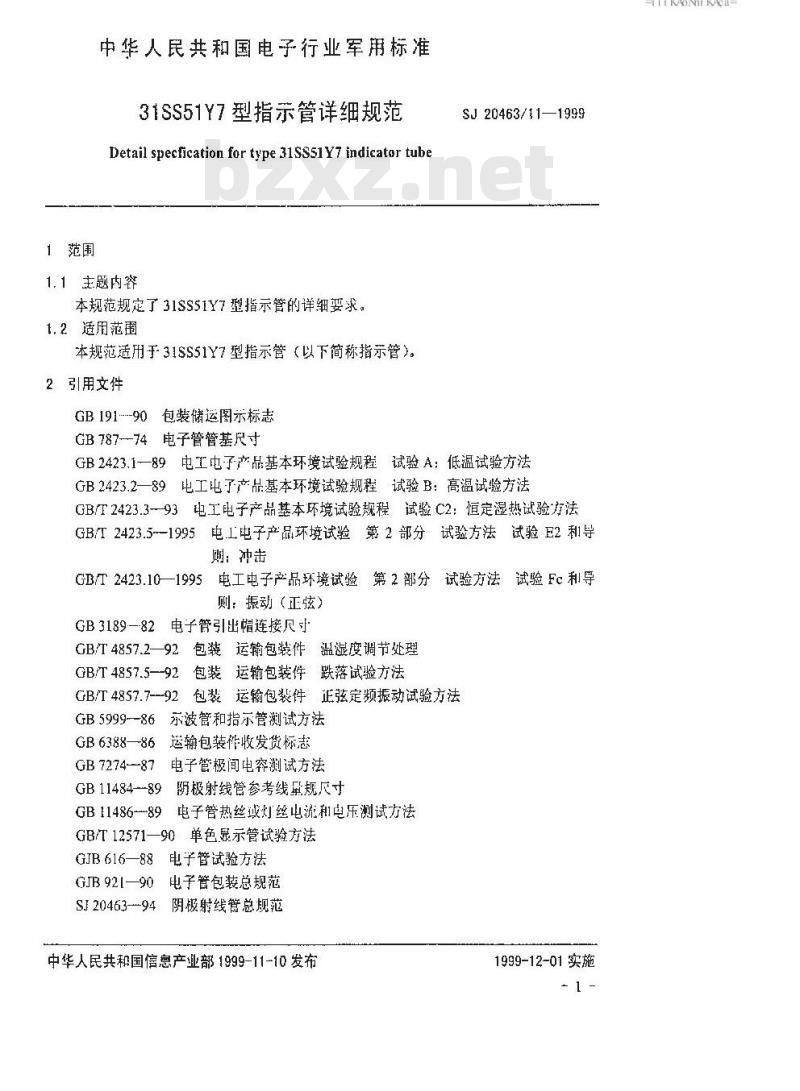

中华人民共和国电子行业军用标准31SS51Y7型指示管详细规范
Detail specfication for type 31SSS1Y7 indicator tube1.1主题内容
本规范规定了31SSS1Y7型指示管的详细要求。1.2适用范围
本规范适用于31SS51Y7型指示管（以下简称指示管）。2引用文件
GB191--90包装储运图示标志
GB 787--74电子管管基尺寸
SJ20463/11—1999
GB2423.1—89电工电子产品基本环境试验规程试验A：低温试验方法GB2423.2—89电工电了产品基本环境试验规程试验B：高温试验方法GB/T2423.393电工电子产品基本环境试验规程试验C2：恒定湿热试验方法GB/T2423.5--1995电工电子产品环境试验第2部分试验方法试验E2利1导卿：冲击
电工电子产品环境试验第2部分试验方法试验Fc和导GB/T 2423.10—1995
则：振动（正弦）
GB 3189—82
电子管引出帽连接尺寸
GB/T4857.2—92包装运输包装件温湿度调节处理GB/T4857.5--92包装运箍包装件跌落试验方法GB/T4857.7---92包装运输包装件正弦定频振动试验方法GB5999-86示波管和指示管測试方法GB6388—86送输包装件收发货标志GB7274--87电子管极间电容測试方法GB11484-89阴极射线管参考线量规尺寸GB11486--89电子管热丝减灯丝电流和电乐测试方法GB/T12571—90：单色显示管试验方法GJB616—88电子管试验方法
GJB 921—90电子管包装总规范
SJ20463-94阴极射线管总规范
中华人民共和国信息产业部1999-11-10发布1999-12-01实施
HTKAONTKAca-

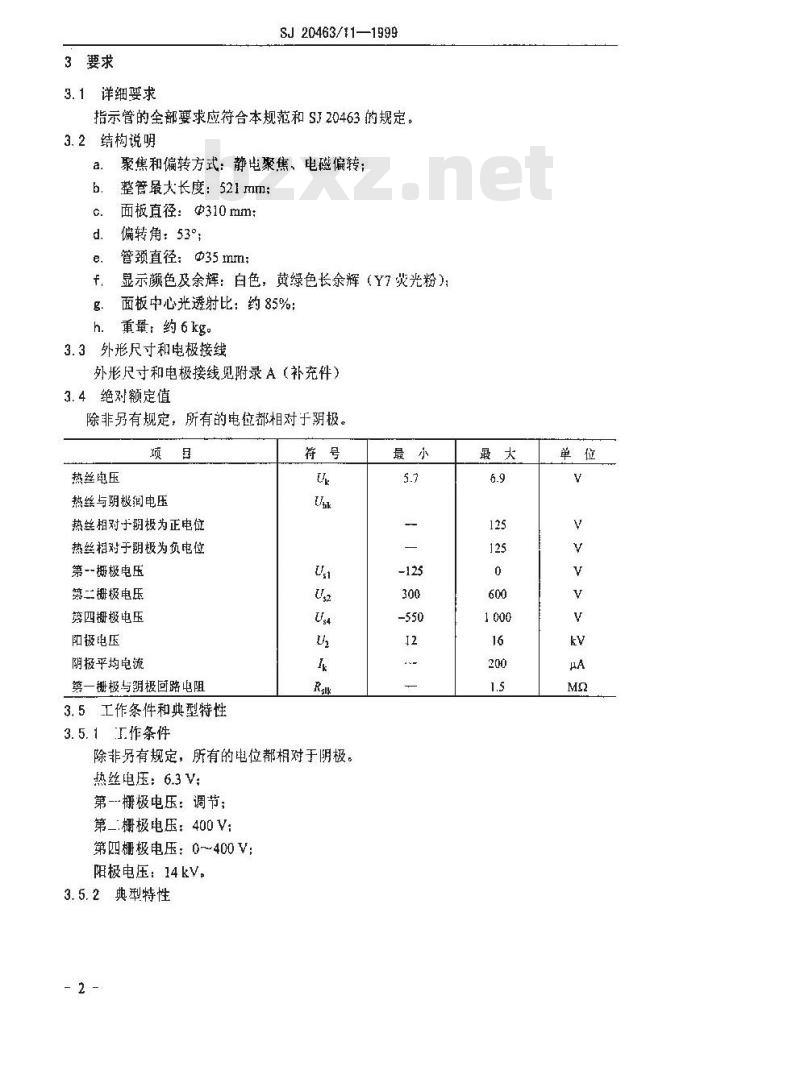

3要求
3.1详细要求
SJ 20463/11—1999
指示管的全部要求应符合本规范和SJ20463的规定。3.2结构说明
a．聚焦和偏转方式：静电聚焦、电磁偏转：b.整管最大长度：521mm；
面板直径：Φ310mm；
偏转角：53°；
管颈直径：Φ35mm：
显示颜色及余辉：白色，黄绿色长余辉（Y7荧光粉）：面板中心光透射比：约85%：
h．重量：约6kg
3.3外形尺寸和电极接线
外形尺寸和电极接线见附录A（补充件）3.4绝对额定值
除非另有规定，所有的电位都相对于阴极。项目
热丝电压
热丝与阴极润电压
热丝相对于阴极为正电位
热丝相对于阴极为负电位
第--栅极电压
二栅极电压
募四栅极电压
阳极电压
阴极乎均电流
募一栅极与阴极回路电阻
3.5工作条件和典型特性
3.5.1作条件
除非另有规定，所有的电位都相对于阴极。热丝电压：6.3V：
第-~栅极电压：调节；
第二栅极电压：400V：
第四栅极电压：0~400V;
阳极电压：14kV。

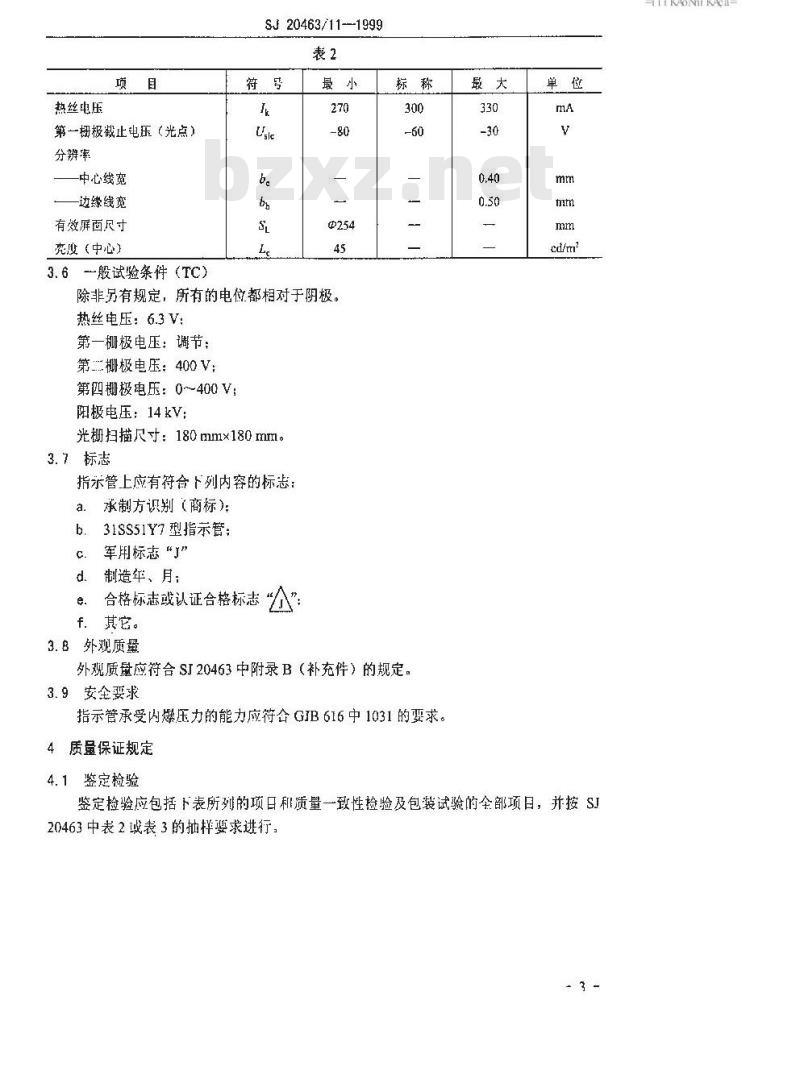

3.5.2典型特性
热丝电压
第一栅极截止电压（光点）
分辨率
中心线宽
边缘线宽
有效屏酉尺寸
亮度（中心)
3.6～般试验条件（TC)
SJ 20463/11--1999
除非另有规定，所有的电位都相对于阴极。热丝电压：6.3V:
第一栅极电压：调节：
第二栅极电压：400V：
第凹榭极电压：0~400V:
阳极电压：14kV：
光栅扫描尺寸：180mmx180mm。
3.7标志
指示管上应有符合下列内容的标志：承制方识别（商标）：
31SS51Y7型指示管：
军用标志“了”
d．制造年、月：
合格标志或认证合格标志
f．其它。
3.8外观质量
外观质量应符合SI20463中附录B（补充件）的规定。3.9安全要求
指示管承受内爆压力的能力应符合GIB616中1031的要求。4质量保证规定

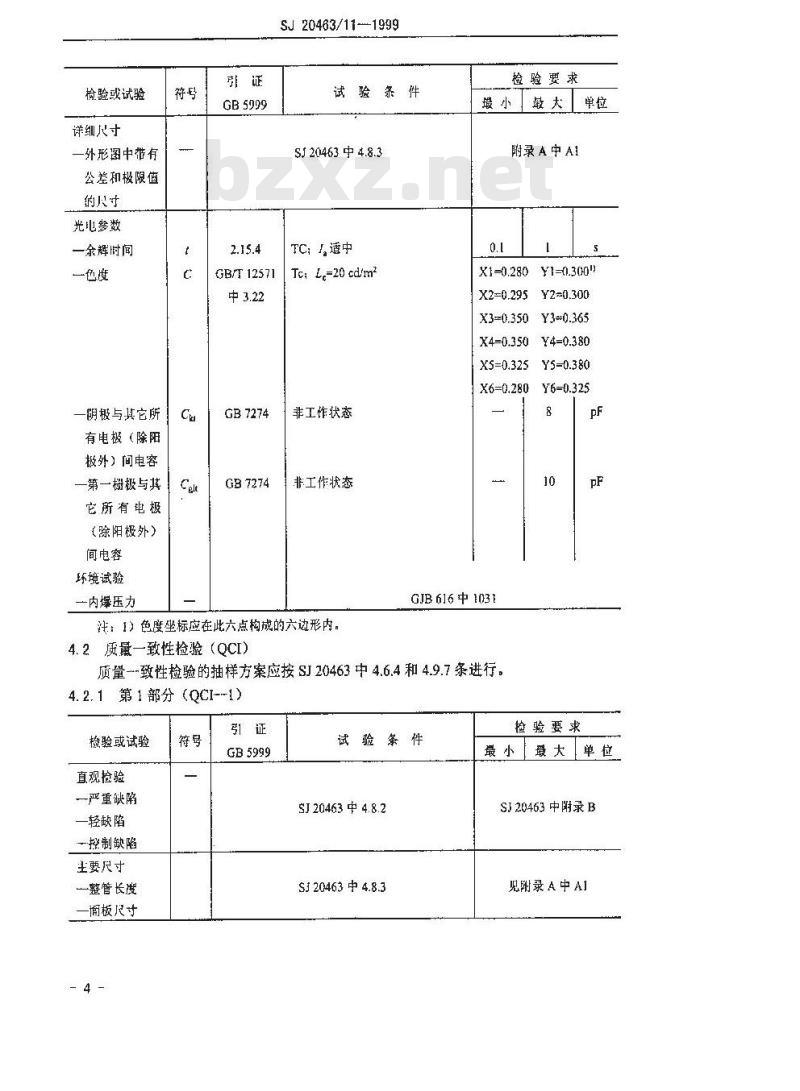

4. 1鉴定检验
鉴定检验应包括下表所列的项日和质量一致性捡验及包装试验的全部项日，并按SJ20463中表2或表3的抽样要求进行：-3 -
HTTKAONKACa-
检验或试验
详细尺寸
一外形图中带有
公差和极限值
纳尺叶
光电参数
一余辉时间
一色度
一阴极与其它所
有电极（除阳
极外）间电容
一第一栅极与其
它所有电极
（除阳极外）
间电容
环境试验
一内爆压力
GB5999
GB/T 12571
GB7274
GB 7274
SJ20463/11-1999
试验条件
SJ 20463 中 4.8.3
TC;1,适中
Tc;L,=20 cd/m2
非工作状态
非工作状态
检验要求
瑕小最大单位
附录A中A1
X1-0.280Y1=0.300
X4-0.350Y4=0.380
XS=0.325Y5-0.380
X6=0,280
GJB 616中 1031
注：1）色度坐标应在此六点构成的六边形内。4.2质最一致性检验（QCI）
质量一致性检验的抽样方案应按SJ20463中4.6.4和4.9.7条进行。4.2.1第1部分（QCI-~1)
检验或试验
直观捡验
一严重缺陷
—轻缺陷
一控制缺陷
主要尺寸
一整管长度
一個板尺寸
GB5999
试验条件
SJ 20463 中 4.8.2
SJ 20463中4.8.3
捡验要求
最小最大单位
SJ 20463 中附录 B
见附录A中A1
检验就试验
不工作缺陷
一短路
一浙路
—漏气
光电参数
一含系数
一热丝与阴极间
一阴极发射
—跳火
第一栅极载止电
一面板和跳面缺
一分辨率
：中心线宽
b.边缘线宽
—聚熊非压
一光点的械偏
一亮度（中心）
调制量
GB5999
方法A
SJ 20463/11—1999
续 QCI—1
试验条排
SJ 20463 中 4.8.2 和 4.8.4
Ugl调节
Ug2-Ug4=250V
U,=-25 V
x=500μA1)
Uk=±125V
Ugr-ov
U,-16kv
I,=-0/SD μA
一各30 s
光点截止
I,=50 μA
T=50μA
逐行扫描
顺频=50Hz
扫描线数300线
回扫时间1 ms
=50μA
f,=50 μA
扫描光棚
谢录B中B3
f=0/50 μA
检验要求
最小最人单位
无击穿
[μA/mA
附录B中B1
无2”
附录 B 中 B2
TTKAONKAa-
SJ20463/11—1999
注：1）若达不到500μA，可用其最大值测邀。2）试验的前5s出现的跳火不计。4.2.2第2部分QC[-2
检验或试验
光电参数
一热丝电流
一热丝与阴极间漏电流
a.热丝相对阴极为正
b.热丝对阴极为负
一第一棚极漏电流
一第二栅极漏电流
-第四栅极漏电流
—阳极漏电流
一第二栅极电流
一寄生发射
一有效屏面尺寸
GB5999
GB11486
附录 B 中 B4
试验条件
U, =6.3 V
Uak=125 V
Uhk=-125V
TC:截止
TC：截止
TC：尽截止
TC：1截止
T=50 μA
TC：截止
Ue16kv
f=30 s
L=50μA
检验要求
4.2.3第3部分
检验或试验
机娥试验
QCI—3
阴极帽牢固性（D)
环境试验
一低溢
一恒定混热
—种冲市
一振动
寿命试验 (D)
4.3包装试验
SJ 20463/11—1999
试验条件
SJ 20463 中 4.8.7.3
加力35.4N
GB 2423.1
中试验Aa
GB 2423.2
非工作状态
r=-55±3°C
非工作状态
中试验 Ba r=-70±2 °℃
GB/T2423.3非工作状态
中试验 Ca
T=40±2℃下载标准就来标准下载网
相对湿度90%~95%
f= 48h
GB/T 2423.5
中试验 Ea
非工作状态
A = 100 m/s2
D=i1ms
GB/T2423.10非工作状态
SI20463
f- 10~55 Hz
位移幅值0.75mm
扫描循环5次
握动方向垂直管轴
检验要求
最小最大单位
附录 B 中 B5.1
附录B中 B5.2
附录 B中 B6
包装试验的质量一致性检验的样方案应按GJB921中4.5.2.1和4.5.3.1条进行。包装试验前应按GB/T4857.2要求进行温凝度预处理，其条件为溢度20+2C，相对湿度65%和时间24h。
检验和试验
真观和尺寸检验
功能检验
一跌落
一正弦振动
引证G 921
GB/F4875.5
GB/T 4875.7
试验条件
跌落高度500mm
底面跌落3次
fo7~8 Hz
α=5~11 m/s2
t=40 min
垂直于管轴方向
检验要求
GJB 921中表 1
每频试验后，不允许有机械损伤，目光电参数符合QCl-1的规定。
TYKAOIKAca-
5交货准备
5.1包装
5.1.1包装要求
sJ 20463/11—1999
包装类别和防护等级要求应符合GJB921的4类包装和A极防护的规定。5.1.2装箱内容
包装箱内应附有合格证，装箱单和使用说明节。5.1.3装箱标志
包装箱上应符合GJB191和GB6388中规定的标志，以及符合相应设计图纸的要求。5.2运输
装有指示管的包装箱充许用任何输工具送输。在运输过程中应避免雨淋和机械撞击。5.3贮存
指示管应在温度为-25~40°C、相对湿度不大于：80%、无腐蚀性气体且通风的条件下贮存。
6说明事项
6.1预定用途
指示管主要用于雷达及其它无线电设备中作终端显示用。6.2订货文件内容
合同或订单中应包括下列内容：31SS51Y7型指示管：
b.详细规范编号：SJ20463/11—1999:c.数量：
d，其他。
6.3注意事项
a，为避免管内瞬间放电而损坏指示管，高压电源的供给功率必须加以限制：b.切断高压后，不能用手直接触及阳极幅，以免触电。若需取下指示管，可用1M2的放电棒使阳1极帽上的残存电荷充分放电。6.4特性曲线
a．典型调制特性曲线见附录C（参考件)。- 8 -
A1外形图
外形图见图A1所示。
SJ20463/11—1999
附录A
有关图形
（补充件）
c5305±5
有效工作面254min：
参考线
@35±1.25
H出帽MP8B
GB3189
管基JB--iC68
注：通过管轴与第4管脚轴线的平面可以偏离通过管轴与侧引出相中心的平面的角度公差为±10°（绕管轴测量)。侧引出帽和第4管脚位于指示管同侧。② 参考线用 GB 11484 中 L—1 量规确定。图A1外形图
TYKAOIKAca-
A2电极接线图
电极接线图见图A2所示。
- 10 -
sJ 20463/11--1999
图A2电极接线图
管脚编号
引出帽
电极名称
第一棚极
第四栅极
第二栅极
电极符号
阴极发射的检验要求
SJ20463/11—1999
附录B
检验要求和试验方法
（补充件）
对应阴极系数为2.5时的最火阴极电流应不小于表B1的规定。表B1
- 11 -
TIKAONKAca
