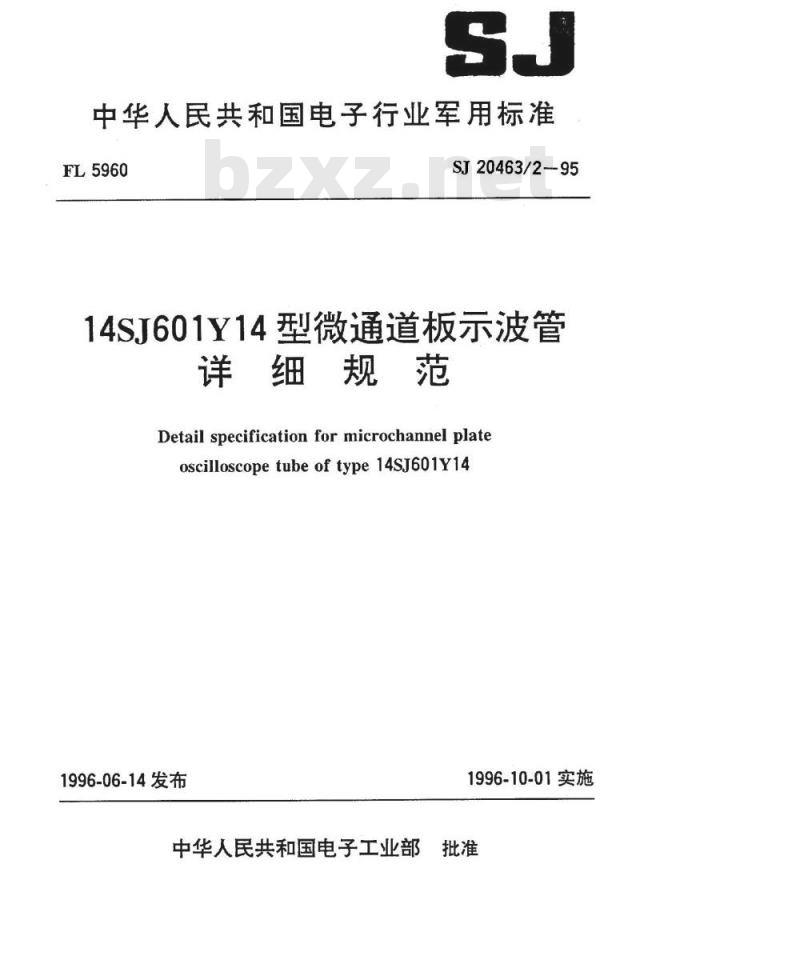

【行业标准】 14SJ601Y14型微通道板示波管详细规范

中华人民共和国电子行业军用标准FL5960
SJ20463/2-95
14SJ601Y14型微通道板示波管
详细规范
Detail specification for microchannel plateoscilloscopetubeoftype14SJ601Y141996-06-14发布
1996-10-01实施

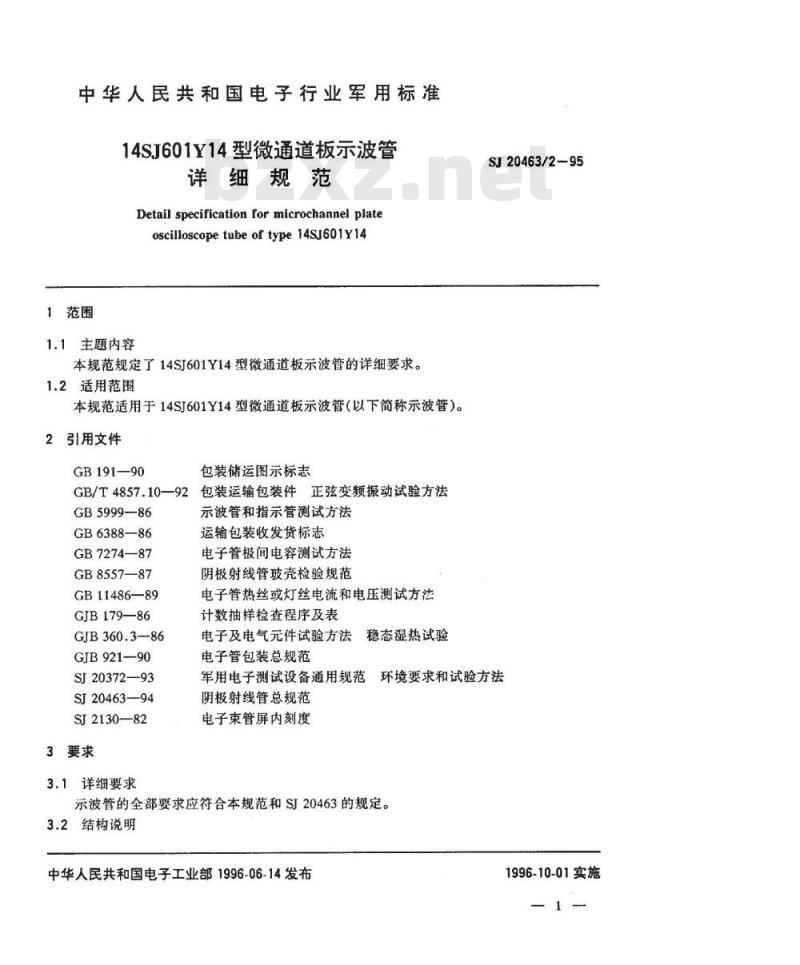

中华人民共和国电子工业部批准中华人民共和国电子行业军用标准14SJ601Y14型微通道板示波管
详细规范
Detail specification formicrochannel plateoscilloscopetubeoftype14SJ601Y141范围
1.1主题内容
本规范规定了14SJ601Y14型微通道板示波管的详细要求。1.2适用范围
本规范适用于14SJ601Y14型微通道板示波管（以下简称示波管）。2引用文件
GB191-90
GB/T4857.10—92
GB5999-86
GB638886
GB7274—87
GB855787
GB11486—89
GJB179—86
GJB360.3-86
GJB921-90
SJ20372—93
SJ20463-94
SJ2130—82
3要求
3.1详细要求
包装储运图示标志
包装运输包装件正弦变频振动试验方法示波管和指示管测试方法
运输包装收发货标志
电子管极间电容测试方法
阴极射线管玻壳检验规范
电子管热丝或灯丝电流和电压测试方法计数抽样检查程序及表
电子及电气元件试验方法
电子管包装总规范
稳态湿热试验
SJ20463/2-95
范环境要求和试验方法
军用电子测试设备通用规范
阴极射线管总规范
电子束管屏内刻度
示波管的全部要求应符合本规范和SJ20463的规定。3.2结构说明
中华人民共和国电子工业部1996-06-14发布1996-10-01实施
1330);

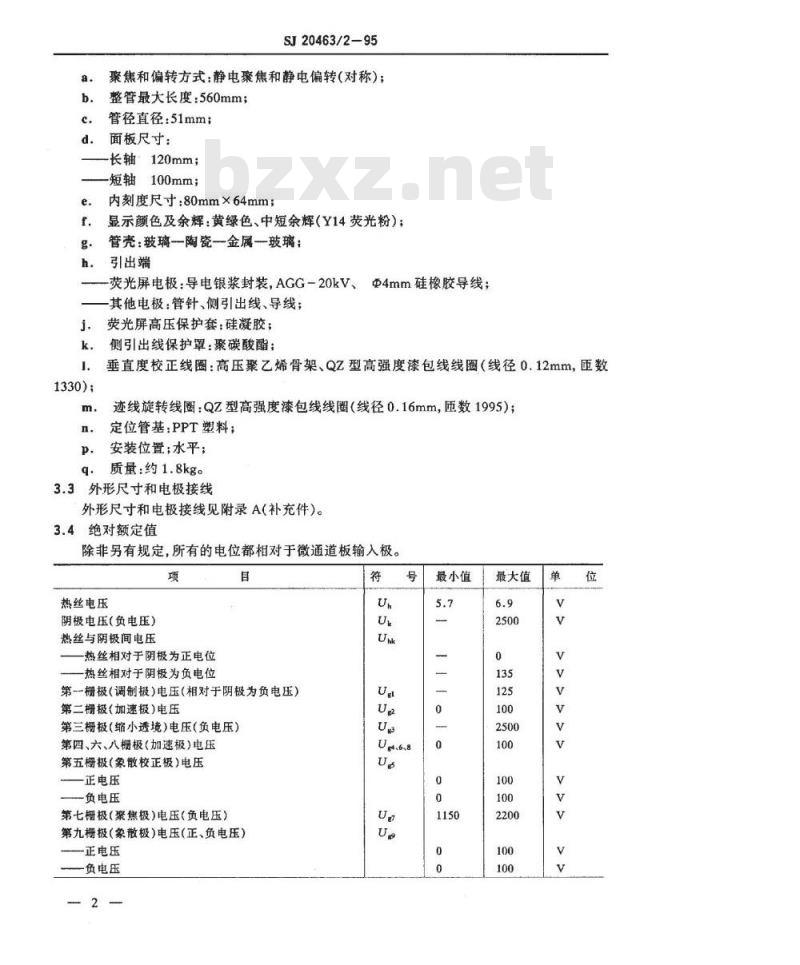

SJ20463/2—95
聚焦和偏转方式：静电聚焦和静电偏转（对称）；整管最大长度：560mm；
管径直径：51mm；
面板尺寸：
长轴120mm；
短轴100mm；
内刻度尺寸：80mm×64mm；
显示颜色及余辉：黄绿色、中短余辉（Y14荧光粉）；管壳：玻璃陶瓷—金属玻璃；
引出端
荧光屏电极：导电银浆封装，AGG-20kV、@4mm硅橡胶导线；其他电极：管针、侧引出线、导线；荧光屏高压保护套：硅凝胶；
侧引出线保护罩：聚碳酸酯：
垂直度校正线圈：高压聚乙烯骨架、QZ型高强度漆包线线圈（线径0.12mm，数迹线旋转线圈：QZ型高强度漆包线线圈（线径0.16mm，匝数1995）；定位管基：PPT塑料；
安装位置；水平；
质量：约1.8kg。
3.3外形尺寸和电极接线
外形尺寸和电极接线见附录A(补充件）。3.4绝对额定值
除非另有规定，所有的电位都相对于微通道板输入极。项
热丝电压
阴极电压（负电压）
热丝与阴极间电压
热丝相对于阴极为正电位
热丝相对于阴极为负电位
第一栅极（调制极)电压（相对于阴极为负电压）第二栅极（加速极）电压
第三栅极（缩小透境）电压（负电压）第四、六、八栅极（加速极)电压第五栅极（象散校正极）电压
正电压
负电压
第七栅极(聚焦极)电压(负电压）第九栅极（象散极）电压（正、负电压）-正电压
负电压
最小值
最大值
垂直偏转系统
内补偿器电压
外屏蔽极电压
水平偏转系绕
一外补偿器电压
盒式透镜
输入极电压
一输出极电压
水平灵敏度调节极电压（负电压）一几何图形校正极电压（负电压）垂直线性调节极电压（负电压）一水平弯曲调节极电压
微通道板
一输入极电压
输出极电压
荧光屏电压
垂直度校正线圈电压
迹线旋转线圈电压
荧光屏电流

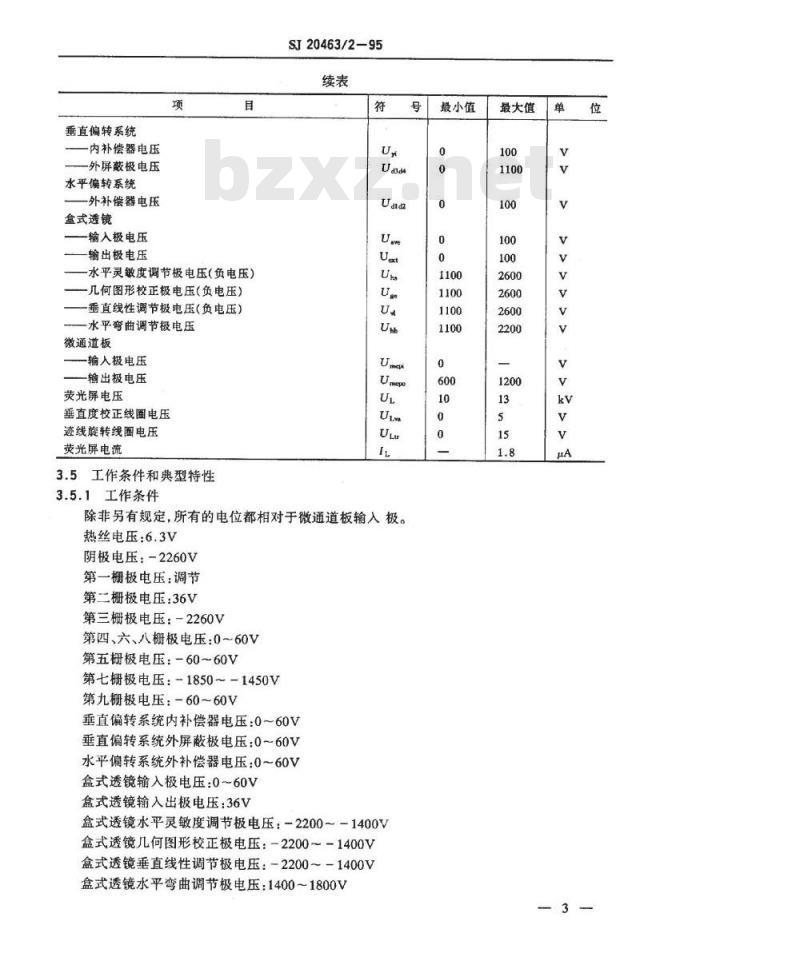

3.5工作条件和典型特性
3.5.1工作条件
SJ20463/2-95
除非另有规定，所有的电位都相对于微通道板输入极。热丝电压：6.3V
阴极电压：-2260V
第一栅极电压：调节
第二栅极电压：36V
第三栅极电压：-2260V
第四、六、八栅极电压：0～60V第五栅极电压：-60~60V
第七栅极电压：-1850～-1450V
第九栅极电压：-60～60V
垂直偏转系统内补偿器电压：0~60V垂直偏转系统外屏蔽极电压：0~60V水平偏转系统外补偿器电压：060V盒式透镜输入极电压：0～60V
盒式透镜输入出极电压：36V
盒式透镜水平灵敏度调节极电压：2200～-1400V盒式透镜几何图形校正极电压：-2200～-1400V盒式透镜垂直线性调节极电压：2200～-1400V盒式透镜水平弯曲调节极电压：1400~1800V号
最小值
最大值
微通道板输入极电压：0V

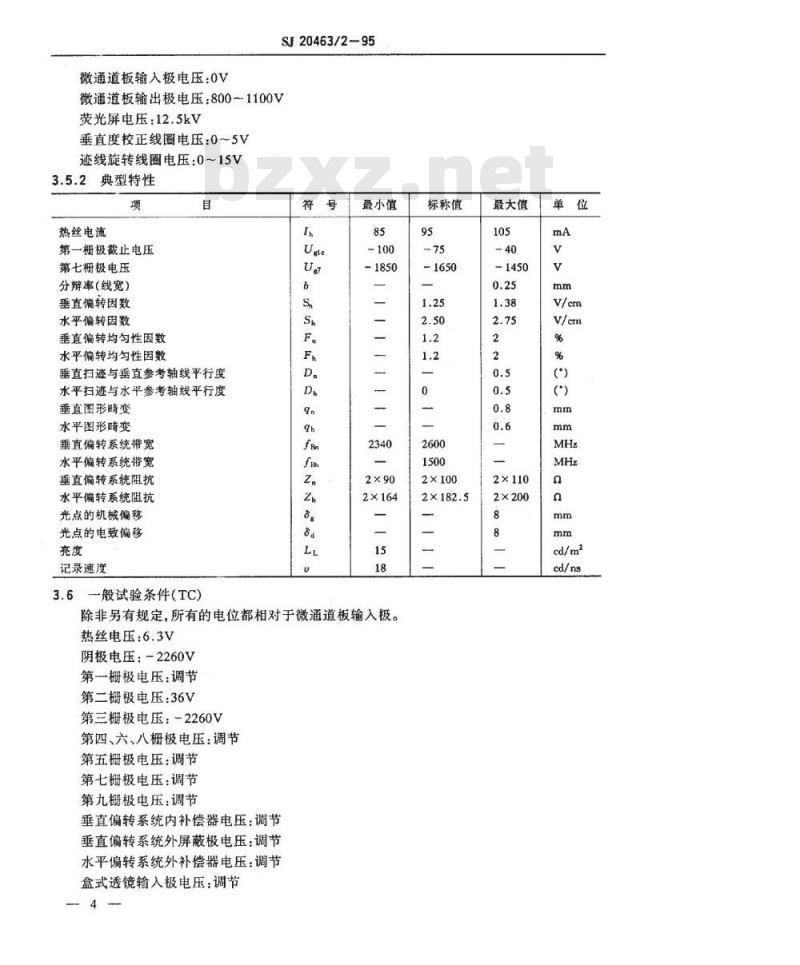

SJ20463/295
微通道板输出极电压：800～1100V荧光屏电压：12.5kV
垂直度校正线圈电压：0~5V
迹线旋转线圈电压：0~15V
3.5.2典型特性
热丝电流
第一栅极截止电压
第七栅极电压
分辨率（线宽）
垂直偏转因数
水平偏转因数
垂直偏转均匀性因数
水平偏转均匀性因数
垂直扫迹与垂直参考轴线平行度水平扫迹与水平参考轴线平行度垂直图形畸变
水平图形畸变
垂直偏转系统带宽
水平偏转系统带宽
垂直偏转系统阻抗
水平偏转系统阻抗
光点的机械偏移
光点的电致偏移
记录速度
5一般试验条件（TC）
最小值
2×164
除非另有规定，所有的电位都相对于微通道板输入极。热丝电压：6.3V
阴极电压：-2260V
第一栅极电压：调节
第二栅极电压：36V
第三栅极电压：-2260V
第四、六、八栅极电压：调节
第五栅极电压：调节
第七栅极电压：调节
第九栅极电压：调节
垂直偏转系统内补偿器电压：调节垂直偏转系统外屏蔽极电压：调节水平偏转系统外补偿器电压：调节盒式透镜输入极电压：调节
标称值
2×100
最大值
2×110
2×200
盒式透镜输出极电压：调节
SJ20463/2-95
盒式透镜水平灵敏度调节极电压：调节盒式透境几何图形校正极电压：调节盒式透镜垂直线性调节极电压：调节盒式透镜水平弯曲调节极电压：调节微通道板输入极电压：0V
微通道板输出极电压：调节
荧光屏电压：12.5kV
垂直度校正线圈电压：调节
迹线旋转线圈电压：调节
3.7标志
示波管上应有符合下列内容的标志：a.
制造厂识别
14SJ601Y14型微通道板示波管
军用标志\J\；
制造编号；
合格标志或认证合格标志“
保证使用寿命SLG1000h。
外观质量
外观质量应符合附录B(补充件)的规定。4质量保证规定
4.1鉴定检验
鉴定检验应包括下表所列的项目以及质量一致性检验和包装检验的全部项目，并按SJ20463中表2或表3的抽样要求进行。检验或试验
详细尺寸
外形图中带有公差和极限值的尺寸光电参数
余辉时间
阴极与其它所有
电极(除阳极外)间电容
第一栅极与其它所有
电极(除阳极外)间电容
垂直偏转系统两螺旋带间电容
水平偏转系统两螺旋带间电容
垂直偏转系统带宽
垂直偏转系统阻抗
-水平偏转系统阻抗
GB5999
试验条件
SJ20463中4.8.3
GB7274
GB7274
GB7274
GB7274
非工作状态
非工作状态
非工作状态
非工作状态
附录C中C1
附录 C中 C2
附录 C中 C2
最小值
2×164
检验要求
最大值
录附A中A1
2×110
2×200
4.2质量一致性检验（QCI)
4.2.1第一部分(QCI-1)
检验或试验
直观检验
—严重缺陷
一轻缺陷
控制缺陷
主要尺寸
不工作缺陷
一短路
一漏气
光电参数
一气体十字形
一寄生发射
一跳火
第一栅极
截止电压
第七栅极（聚
焦极)电压
面板和屏面缺陷
分辨率（线宽）
GBS999
SJ20463/2-95
试验条件
SJ20463中4.8.2
SI20463中4.8.3
SJ20463中4.8.4和
方法A
LL=15cd/m2
U,=13kV
LL截止
Lz=15cd/m2
LL=15cd/m2
逐行扫描
扫描尺寸为
80mm×64mm
场重复频率
最小值
检验要求
最大值
附录B
附录A中A1
a.无充点；
b.暗点、黑点、针孔直径
应不超过1mm，总数
不超过5mm
检验或试验
一光点的机械偏移
一光点的电致偏移
一偏转因数免费标准下载网bzxz
b水平
一偏转均匀性因数
图形畸变
a.垂直扫迹与垂直
参考轴线平行度
b.水平扫迹与水平
参考轴线平行度
c.垂直图形几何
d.水平图形几何
记录速度
GB5999
程序B
SJ20463/2—95
试验条件
f=60~70kHz
环境光照度
方法A
应≤51x
4.2.2第2部分（QCI-2）
检验或试验
光电参数
一热丝电流
热丝与阴极
间耐压
热丝与阴极
间漏电流
第一栅极漏
Uhkmax
GB5999
GB11486
最小值
试验条件
Um=-135V
1=1min
Umk135v
最大值
最小值
检验要求
最大值
无击穿
检验或试验
第三栅极漏
第七栅极漏
-扫描尺寸
4.2.3第3部分（QCI-3）
检验或试验
机械试验
管针强度(D)
一管针与玻璃
封接牢固性(D)
环境试验
低温贮存
高温贮存
稳态湿热
4.3寿命检验
SJ20463/2-95
试验条件
GB5999
方法B
GB5999
LL截止
Li=15cd/m2
试验条件
SJ20463中4.8.7.2
SJ20463中4.8.7.2
SJ20372
SI20372
SI20372
T=-50±3C
T=70±2℃
T=40±2，
相对湿度为90~95%
t=96h不需预处理，
高温时不需检测
X、Y、Z方向，
中5.3表6和
f=25~55Hz
表7中2、3级
非工作状态，
振幅峰峰值0.5mm
每轴仅进行15min
循环试验。
在规定的工作条件下，保证使用寿命为1000h。合格判据为：
一分辩率（线宽）不大于0.27mm；记录速度不小于16mm/ns。
4.4包装检验
最小值
最小值
最大值
检验要求
最大值
SJ20463表4
中QCI-3
见附录C中C3
SJ20463表4
中QCI-3
检验或试验
直观和尺寸检验
功能检验
运输跌落
一正弦变频振动
5交货准备
5.1包装
5.1.1包装要求
SJ20463中
SJ20372中
GB/T4857.10
SJ20463/2-95
试验条件
非工作状态
h=300mm
屏不能朝下，
其他五面各
跌一次
f=5Hz~100
～5Hz
X方向重复两次
a=5m/s2
最小值
检验要求
最大值
a.标志应准确、清晰；
b.包装器材应符合要求；
c.产品清洁：
d，防护包装应符合要求；
e.包装件外形尺寸和质量应
符合要求；
f.装箱方法得当；
g.成套装箱文件应齐全。
光电参数符合QCI-1中要求
单元包装中的内包装采用GJB921中的4类包装，外包装采用普通木箱，内外包装之间加垫海绵。
5.1.2装箱内容
包装箱内应有合格证，装箱单位，使用说明书等。5.1.3装箱标志
包装箱上应有符合GB191中“小心轻放”、“向上”、“怕湿”、“禁止翻滚”等标志图形。包装箱上还应有符合GB6388中规定的制造厂、货名、数量、体积、重量等收发货标志。5.2运输
装有示波管的包装箱允许用任何运输工具运输，在运输中应避免雨雪淋袭和机械撞击。5.3贮存
示波管应在温度为一40～60℃，相对湿度不大于80%，无腐蚀性气体且通风良好的条件下贮存。贮存超过3个月，使用前应预热30min。6说明事项
6.1预定用途
该管系高灵敏度、高分辩率、高记录速度的宽频带示波管，适用于核测试等记录单次快速或低重复频率的物理现象的研究，也可用于通用示波器。9
6.2订货文件内容
合同中应包括下述内容：
SJ20463/2-95
a。14SJ601Y14型微通道板示波管；b、详细规范编号：SJ20463/2；c.数量；
d.其它。
6.3术语
6.3.1微通道板示波管microchannelplateoscilloscopetube带有微通道板的宽频带示波管。6.3.2盒式透境box-lens
用作扫描扩展和提高示波管偏转灵敏度的一种对称的电子光学透镜。6.3.3水平灵敏度调节极horizontalsensitivityadjussatbleelectrodes盒式透镜中用以调节水平偏转因数的一对电极。6.3.4：垂直线性调节极verticallinearitadjustableelectrodes盒式透镜中用以调节垂直偏转因数和垂直偏转均匀性因数的一对电极。6.3.5几何图形校正极geometrycorrectionelectrodes盒式透境中用以校正几何图形畸变的一对电极。6.3.6水平弯曲调节极horizotalbowingadjustableelectrodes盒式透镜中用以调节水平扫描准直性的一对电极。6.3.7垂直度校正线圈verticalitycorrectioncoils用以调节水平和垂直迹线间垂直度的线圈。6.3.8迹线旋转线圈tracerotationgcoils用以调节水平扫描线与刻度线重合的线圈。6.3.9象散极astigmatismelectrode用以减少象散的电极。
6.3.10象散校正极astigmatismcorrectionelectrode用以减小象散和调节电子枪准直性的一种辅助电极。6.3.11缩小透境spotminifiedlend用以缩小束点的一种强会聚透镜。6.3.12内补偿器insidecompensator偏转系统内用作补偿螺旋带慢波线前后特性阻抗一致的电极。6.3.13外补偿器outsidecompensator偏转系统外用作屏蔽并补偿螺旋慢波线前后特性阻抗一致的电极。6.3.14亮点brightspot
亮度高予正常工作亮度的点。
6.3.15暗点darkspot
亮度低于正常工作亮度的点（边缘模糊，对比度不特别大的可不计）。10
外形图
外形图见图A1所示。
SL20463/2-95
附录A
示波管及其附件的结构和尺寸
（补充件）
