【行业标准】 ODK-1型抗噪声送话器详细规范

中华人民共和国电子行业军用标准FL5965
SJ 20045/1-1998
ODK-1型抗噪声送话器
详细规范
Detail specification of noise-cancelling transmitter for ODK-11998-03.11发布
1998-05-01实施

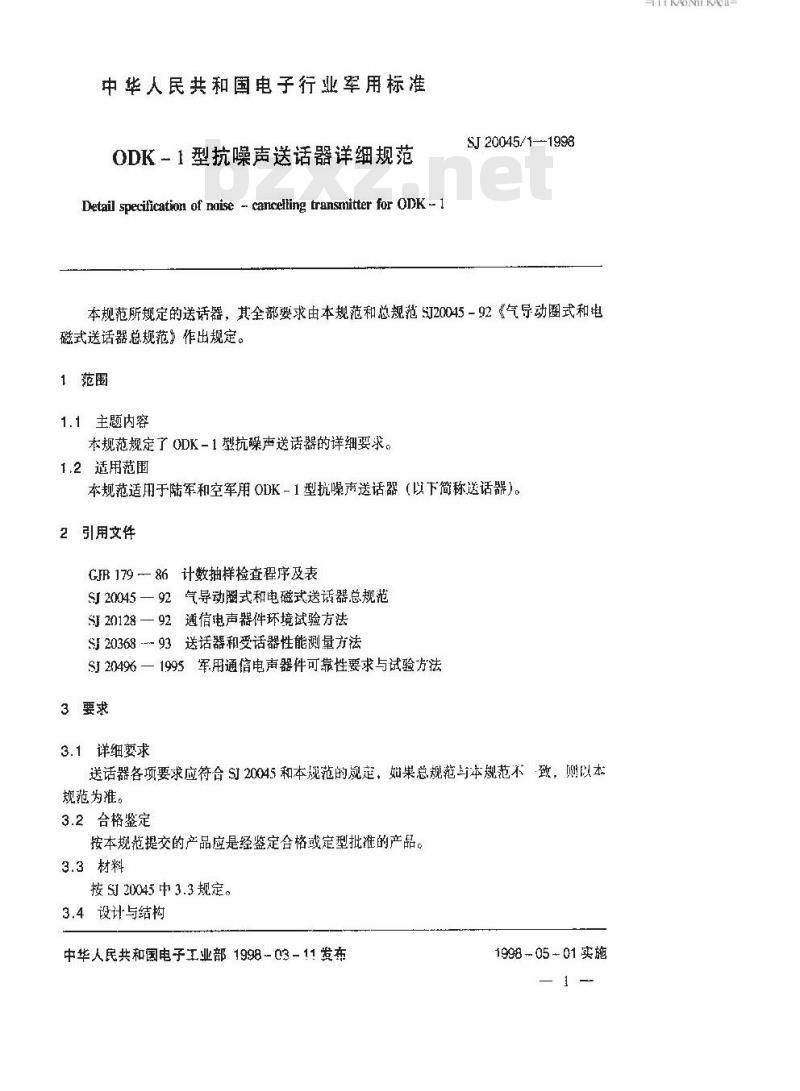

中华人民共和国电子工业部批准中华人民共和国电子行业军用标准ODK-1型抗噪声送话器详细规范
Detail specification of roise -- cancelling transnitter for ODK -- 1SJ 20045/1--1998
本规范所规定的送话器，其全部要求由本规范和总规范SJ20045-92《气导动圈式和电磁式送话器总规范》作出规定。1范围
1.1主题内容
本规范规定了ODK-1型抗噪声送话器的详细要求。1.2适用范围
本规范适用于陆军和空军用ODK-1型抗噪声送话器（以下简称送话器）。2引用文件
GFR17986计数抽样检查程序及表S20045一92气导动圈式和电磁式送话器总规范S20128—92通信电声器件环境试验方法SJ20368~93送话器和受话器性能测量方法SI20496—1995军用通信电声器件可靠性要求与试验方法3要求
3.1详细要求
送话器各项要求应符合S20045和本规范的规，如果总规范与本规范不致，卿以本规范为准。
3.2合格鉴定
按本规范提交的产品应是经鉴定合格或定型批准的产品。3.3材料
按SI20045中3.3规定。
3.4设计与结构
中华人民共和国电子工业部1998-03-11发布1998~05-01实施
TYKAOKAca-
SJ 2045/1 1998
送话器的设计与结构应符合设计文件的要求，其机械特性和声学特性应十分稳定，以保证产品的互换性。

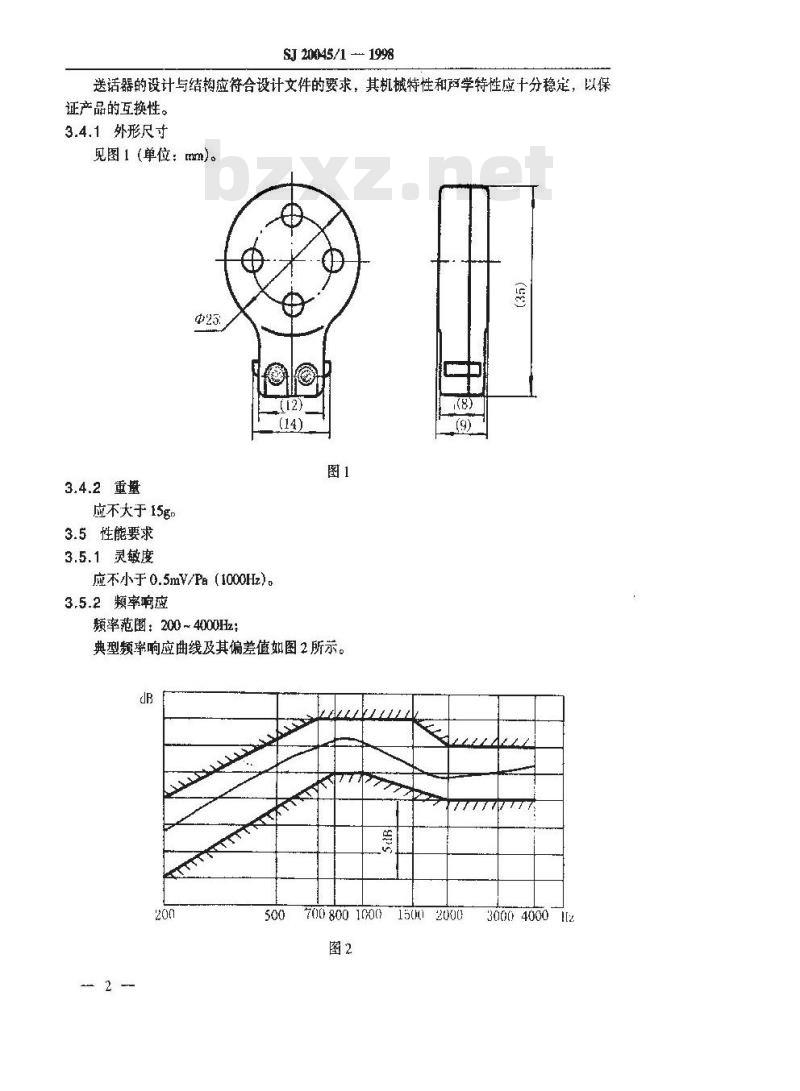

3.4.1外形尺寸
见图1(单位：mm)。
(12】
3.4.2重量
应不大于15gm
3.5性能要求
3.5.1灵敏度
应不小于0.5mV/Pa（1000Hz）。3.5.2频率响应
颊率范：200～4000Hz：
典型额率响应曲线及其偏差值如图2所示。dB
77774777
7008001000150012000
300040001z

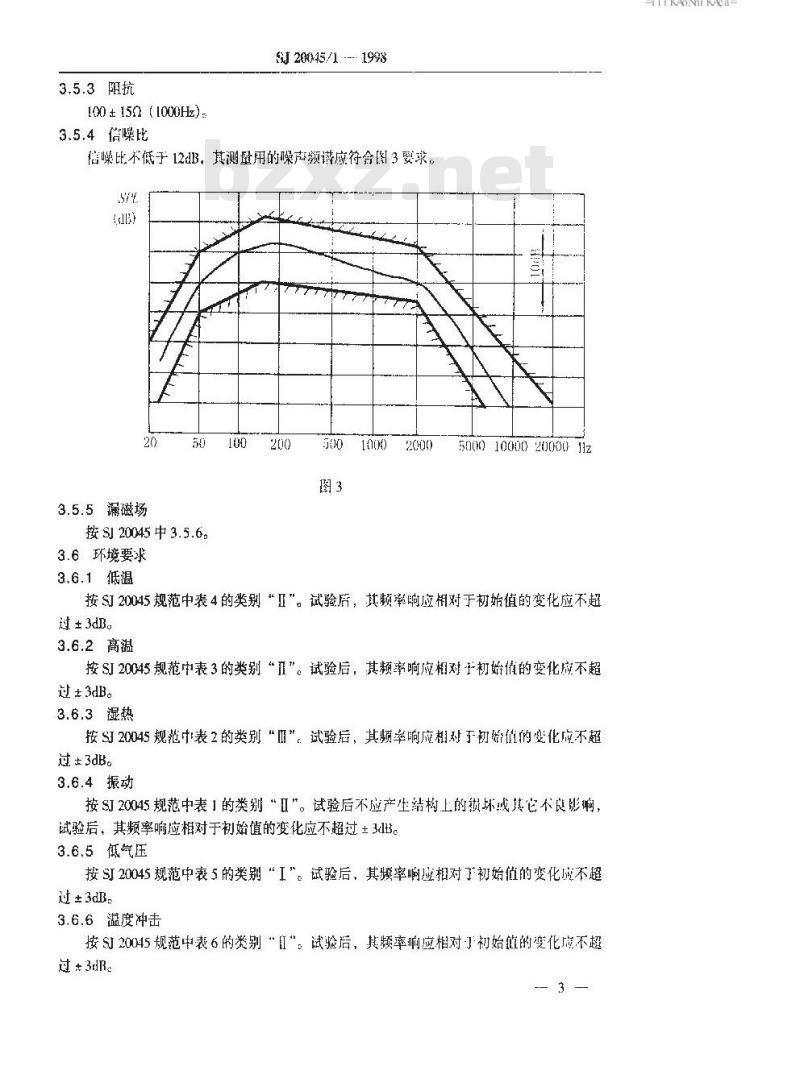

3.5.3阻抗
100 ± 150 (1000Hz):
3.5.4信噪比
2045/1 - 1998
信嵘比不低于12，其测量用的噪声额谱应符合图3娶求，SYY.
3.5.5溺磁场
按 SJ 20045 中 3. 5.6
3.6环境要求
3.6.1低温
5000)1000020000z
按SJ20045规范中表4的类别“Ⅱ\。试验后，其频率响应相对于初始值的变化应不超过±3dB。
3.6.2高溢
按SI20045规范中表3的类别“亚\：试验后，其频率响应相对初始值的变化应不超过±3dB。
3.6.3湿热
按SJ20045规范中表2的类别“m”。试验后，其频率响应相对于初始值的变化府不超过±3dB。
3.6.4振动
按SJ20045规范中表1的类别“Ⅱ”。试验后不应产生结构上的损坏或其它不良影溯，试验后，其频率响应相对于初始值的变化应不超过土3lB。3.6.5低气玉
按SJ20045规范中表5的类别“I”。试验后，其频率响应相对了初始值的变化成不超过+3dB，
3.6.6溢度冲击
按SJ 20045规范中表6的类别“{I。试验后，其频率响应相对］初始谊的变化应不超过+3dR
TKAOKAca-

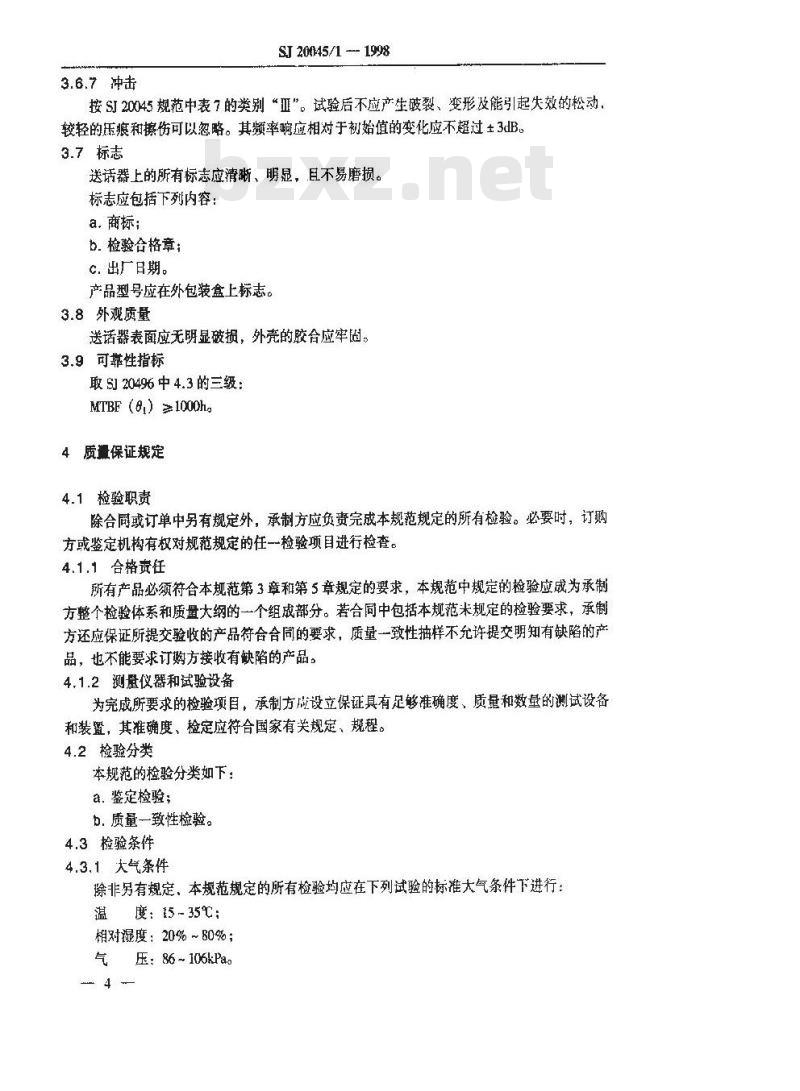

3.6.7冲击
SJ 20045/1 -- 1998
按SJ20045规范中表7的类别“亚”。试验后不应产生破裂、变形及能引起失效的松动，较轻的压痕和擦伤可以忽略。其频率响应相对于初始值的变化应不超过±3dB3.7标志
送话器上的所有标志应清晰、明显，且不易磨损。标志应包括下列内容：
a.商标；
b.检验合格章；
c.出厂日期。
产品型号应在外包装盒上标志。3.8外观质量
送话器表面应无明显破损，外壳的胶合应牢固，3.9可靠性指标
取S20496中4.3的三级：
MTBF (8,) 21000h。
4质量保证规定
4.1检验职责
除合同或订单中另有规定外，承制方应负责完成本规范规定的所有检验。必要时，订购方或鉴定机构有权对规范规定的任一检验项目进行检查。4.1.1合格责任
所有产品必须符合本规范第3章和第5章规定的要求，本规范中规定的检验应成为承制方整个检验体系和质量大纲的一个组成部分。若合同中包括本规范米规定的检验要求，承制方还应保证所提交验收的产品符合合同的要求，质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。4.1.2测量仪器和试验设备
为完成所要求的检验项目，承制方成设立保证具有足够准确度、质量和数量的测试设备和装置，其准确度、检定应符合国家有关规定，规程。4.2检验分类
本规范的检验分类如下：
a.鉴定检验；
b.质量一致性检验。
4.3检验条件
4.3.1大气条件
除非另有规定、本规范规定的所有检验均应在下列试验的标准大气条件下进行：温度：15~35℃
相对混度：20%~80%；
气压：86~106kPa
4.3.2声学条件
—1993
SJ 20045/1 -
除非另有规定，本规范中的声学测量条件应符合SJ20368中4.2规定。4.4鉴定检验
鉴定检验应在鉴定机构指定的实验室进行。4.4.1样本大小
应提交6只送话器样品。
可靠性试验样品按附录4（补充件）的规定提交30只。4.4.2检验程序
除第4组外，应按表1规定的顺序进行鉴定检验，6只样品均接受第1组检验，然后等分或两组，分别接受第2组和第3组检验。第4组试验劳外组织。表1鉴定检验
检验内容
外观及机械检查
灵敏度
频率响应
信噪比
漏磁肠
低气压
温度神击
可靠性
4.4.3合格判据
要求的章条号
3.3, 3.4, 3.7, 3.8
一个或多个样品不合，则鉴定检验失效，不能给予鉴定批准4.4.4鉴定合格资格的保持
按 SI20045中4.4.4。
4.5质量一致性检验
4.5.1逐批检验
逐批检验按A组检验。
4.5.1.1检验批
按 SI 20045 中 4.5. 1.1,
4.5.1.2A组检验
试验法的章条号
TYKAOIKAca-
A组检验项旨按表 2 规定。
到.抽样方案
SJ 20045/1 - 1998
抽样方案按 GJB 179，-般检查水平 Ⅱ-次抽样，可接收质量水平（AQL)按表2的规定，外观及机械检查的缺陷分类见SJ20045表14。表2A组检验
检验内容
外观及机械检查
灵敏度
率响应
b.拒收批
婺求畜条号
3.3, 3.4, 3.7. 3.8
按SJ20045中4.5.1.2h的规定。
4.5.2周期检验
试验方法
章条号
重不合格品
轻不合格品
周期检验应按C组检验。除非C组检验不合格，已通过A组检验的产品不应因周期检验的结果不明而延期交货。
4.5.2.1C组检验
C组检验应包括表3规定的检验，C组检验的样品应从已通过A组检验的合格批中推取。wwW.bzxz.Net
表3C组检验
检验内容
CI 组
信噪比
激度冲击
低气压
a.抽样方案
要求的章条号
试验方法的章黎号
样品数
C组检验每六个月进行一次，样品数为6只。首行经C1组的检验，然后分配到C2和C3组。
b.合格判据
一个或多个样品不合格，则C组检验失效。C.样品处理
SJ 20045/1 -- 1998
按 SJ 20045 中 4.5.2. 1 c的规定。d.不合格批的处理
按 SI 20045 中 4.5.2.1 d。
4.5.3包装检验
4.3.3.1检验项目
a.内包装；
b.装箱：
c.标志；
d.外观质量。
4.5.3.2抽样方案
应按GIB 179中一次抽样方案一般检查水平J，AOL为4.0。4.5.3.3检查方法
用目测法检验，应符合第5章要求，4.6检验方法
4.6.1外观及机械检查
按3.3，3.4，3.7，3.8要求，对其材料、结构、尺寸、质量、标记及外观质量进行检查。
4.6.2灵敏度
按SJ20045中4.6.2规定进行。
4.6.3频率响应
按 SI 20045中4.6.3规定进行
4.6.4阻抗
按SI20045中4.6.4规定进行。
4.6.5信噪比
按 SI 20045 中 4.6.6 规定进行。4.6.6漏磁场
按 SJ20045中4.6.7规定进行。
4.6.7抵温
按SJ 20045中4.6.14规定进行。试验后，按4.6.3测量频率响应，应符合 3.6.1的规定。
4.6.8高温
按SI20045中4.6.13规定进行。试验后，按4.6.3测量频率响应，应符合3.6.2的规定。
4.6.9滋热
按SJ20045中4.6.12规定进行。试验后，按4.6.3测量频率响应，应符合3.6.3的规定。
4.6.10振动
接S[20045中4.6.11规定进行。战验后，按4.6.1和4.6.3进行结构和频率响检测应符含3.6.4的规定。
YIKAONKAca-
4.6.11低气压
SJ 20045/1 -- 1998
按SJ20045中4.6.15规定进行。试验后，按4.6.3测量频率响应，应符合3.6.5的规定。
4.6.12温度冲击
按SJ20045中4.6.16规定进行。试验后，按4.6.3测量频率响应，应符合3.6.6的规定。
4.6.13冲击
按SJ20045中4.6.17规定进行。试验后，按4.6.1和4.6.3进行外观、结构和频率响应检测，应符合3.6.7的规定。
4.7可靠性
按附录A（补充件）进行。
5交货准备
5.1包装
5.1.1包装环境
包装在室温环境下进行。包装室应无酸性、碱性或其它有害气体的影响。5.1.2包装材料
包装材料应符合产品设计文件中包装明细表的规定。5.1.2.1选用源则
a.包装材料应符合有关标准的规定：b.对危害器件、人身安全和污染环境的包装材料禁止使用；C.包装材料应防霉、防蛀、脆性小、耐老化。不允许选用导致器件锈蚀或产生有害气体的材料；
5.1.2.2选用要求
a.包装材料不应含有石棉或右棉制品；b.缓冲和妻包材料应是吸湿性小、不易剥落，非松散的材料。5.1.3包装容器
5.1.3.1内包装容器
送话器的内包装容器应为纸盒。每只送话器用包装纸包好，排放于纸盒内。5.1.3.2外包装容器
送话器外包装容器为纸箱。
5.1.3.3内配件包装容器
本厂内配的送话器排放于专用的本盒或塑料盒内，最上层用于净的纸遮盖，送话器送放的高度不得高出木盒或塑料盒。5.1.4包装前的准备
送话器包装前应视需要进行清洁处理。5.2包箱
按SI20045中 5.2规定。
3运输和贮存
SJ 20S/1 —1998
按SJ20045中5.3规定。贮存期为1年，5.4标志
按 SI 20045 中 5.4规定。
说明事项
6.1预定用途
本规范规定的送话器预定用于陆军和空军的有线和无线通信。6.2订货文件内容
合同或订单中应载明下列内容：a.总规范名称和编号；
b，本规范名称、编号；
c.数讨和交货日期；
d.运输方武；
e。特殊要求。
TTKAONKAca-
可靠性指标
MTBF 的下限值 6, 为 1000he
A2试验方案
取SJ20496中表1试验方案1。
A2.1判决风险率α=10%
A2.2鉴别比
Dm = 3g
SJ 20045/1 — #998
附录A
可靠性试验方案
（补充件）
A2.3MTBF的上限值%=Dm?,=3000hA2.4总试验时间T=9.3=9300h。
A2.5合格判决的最大允许失效数C=5。A3受试样品数
n= 30。
A4试验应力
A4.1环境应力
按SJ20496中4.1.1，4.1.2，4.1.3，其中湿热为恒定湿热。A4.2声应力
施于送话器上的声应力为1P声压。A5试验周期
3个。
A6每个周期样品试验时间
t =T/3n=9300/(3×30)=103ha
A7每个周期的试验程序
见表 Al。
试验项目
性能检测
常温工作
性能检测
SJ 20045/1 - 1998
严醋程度及试验方法
按 SJ 204%中 4. 1.1和
$J 20128 中 5.2.3
按 SI 20496 中 4. 1.2 和
$ 20128 中 5.6.3
灵敏度4.6.2
按 SI 20496 中 4,2. 1
同序号3
按 SI 20496 中 4. 1. 1 和
SJ 20128 中 5.1.3
性能检
常湿工作
性能检测
性能检测
常温工作
性能检测
A8试验要求
同序号2
同序号3
同序号4
同序号3
按SJ 20496中 4.1.3和
SI 20128 中 5. 7,4
同序号2
同序号3
同序号4
同序号3
高温后 [0min 内进行
工作7h停1h
低温后 10rmrin 内进行
同序号4
湿热后 10min 内进行
同序号4
试验开始前，按3.5.1、3.5.2、3.5.3对所试样品进行性能检测。如有不合格者，以合格品替换。试验结束后，测量样品的灵敏度。-
