【行业标准】 6C18T型盘封管详细规范

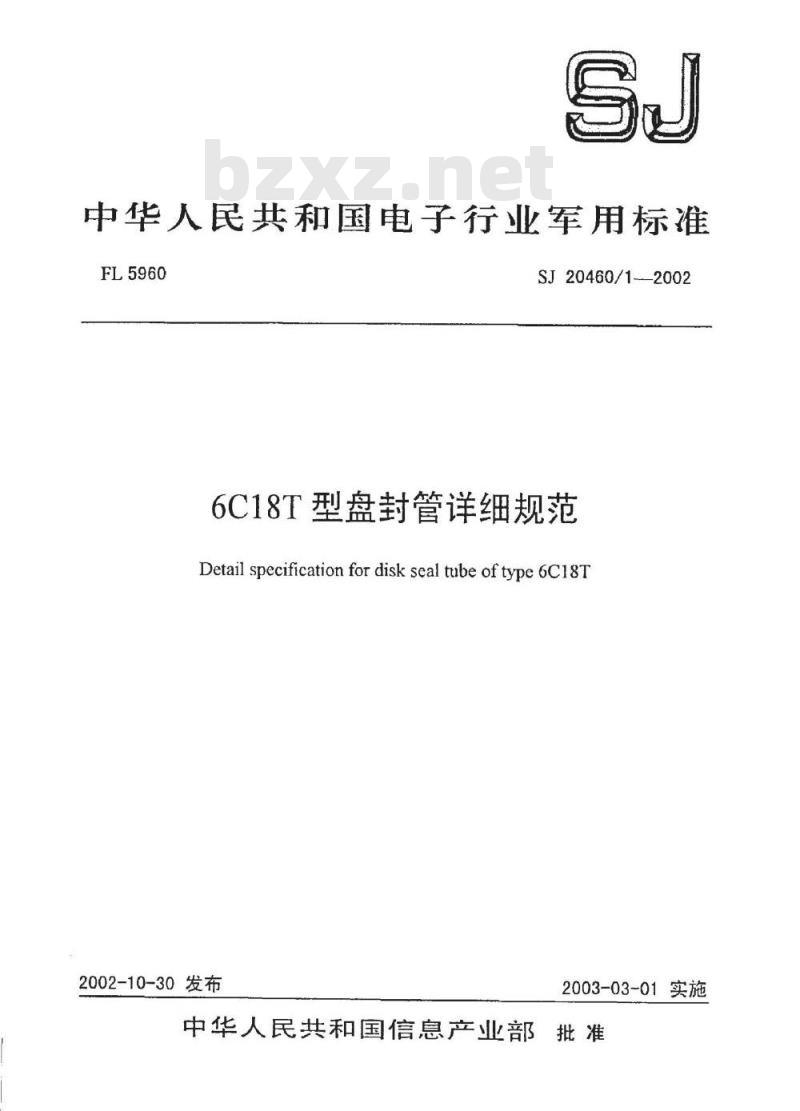

中华人民共和国电子行业军用标准FL5960
SJ20460/1--2002
6C18T型盘封管详细规范
Detail specificationfordisk seal tubeoftype6C18T2002-10-30发布
2003-03-01实施
中华人民共和国信息产业部批准1范围

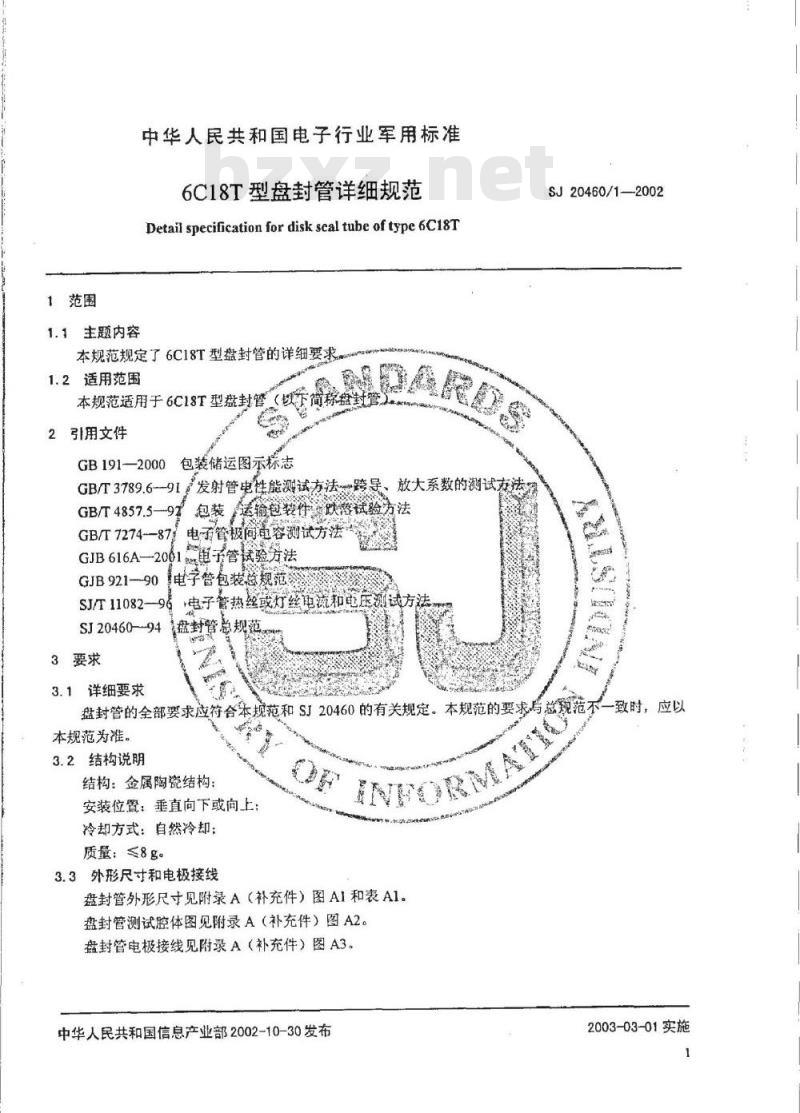

中华人民共和国电子行业军用标准6C18T型盘封管详细规范
Detail specification for disk scal tube of type 6C18T1.1主题内容
本规范规定了6C18T型盘封管的详细要求1.2适用范围
本规范适用于6C18T型盘封管（以下简称盘引用文件
GB191—2000
包装储运图示标志
GB/T3789.6-91/发射管电性能测试方法跨导、RD
放大系数的测试方法
包装送输包装件肤落试验方法
GB/T4857.5—
电管极商电容测试方法
GB/T7274-—87
GJB616A-2061电子管读
GJB921-90电字含包装
SJ/T11082-
签务法
电子管热经或灯丝
盘封管总规范
SJ20460-94
3要求
SJ20460/1—2002
详细要求
盘封管的全部要求应符合本规范和SJ20460的有关规定。本规范的要求与总规范不本规范为准。
3.2结构说明
结构：金属陶瓷结构：
安装位置：垂直向下或向上：
冷却方式：自然冷却；
质量：≤8g。
3.3外形尺寸和电极接线
INFORMATIG
盘封管外形尺寸见附录A（补充件）图AI和表Al。盘封管测试腔体图见附录A（补充件）图A2。盘封管电极接线见附录A（补充件）图A3。中华人民共和国信息产业部2002-10-30发布致时，应以
2003-03-01实施

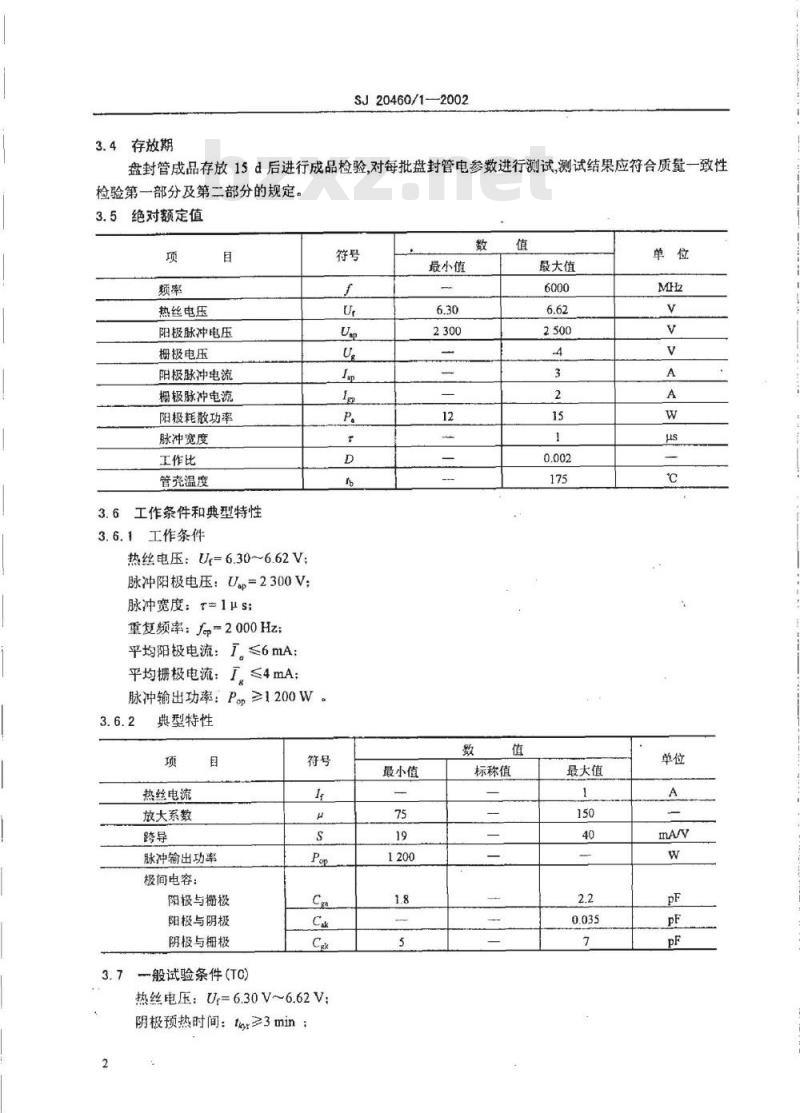

3.4存放期
SJ20460/1—2002
盘封管成品存放15d后进行成品检验，对每批盘封管电参数进行测试，测试结果应符合质量一致性检验第一部分及第二部分的规定。3.5绝对额定值
热丝电压
阳极脉冲电压
栅极电压
阳极脉冲电流
栅极脉冲电流
阳极耗散功率
脉冲宽度
工作比
管壳温度
3.6工作条件和典型特性
3.6.1工作条件
热丝电压：Us=6.30~6.62V：
脉冲阳极电压：U=2300V：
脉冲宽度：=1μs;
重复频率：Jp=2000Hz；
平均阳极电流：I,≤6mA：
平均栅极电流：≤4mA：
脉冲输出功率：P。≥1200W。
典型特性
热丝电流
放大系数
脉冲输出功率
极间电容：
阳极与棚极
阳极与阴极
阴极与栅极
3.7一般试验条件(TC)
热丝电压：Ur=6.30V~6.62V：
阴极预热时间：tor≥3min
最小值
最小值
标称值
最大值
最大值

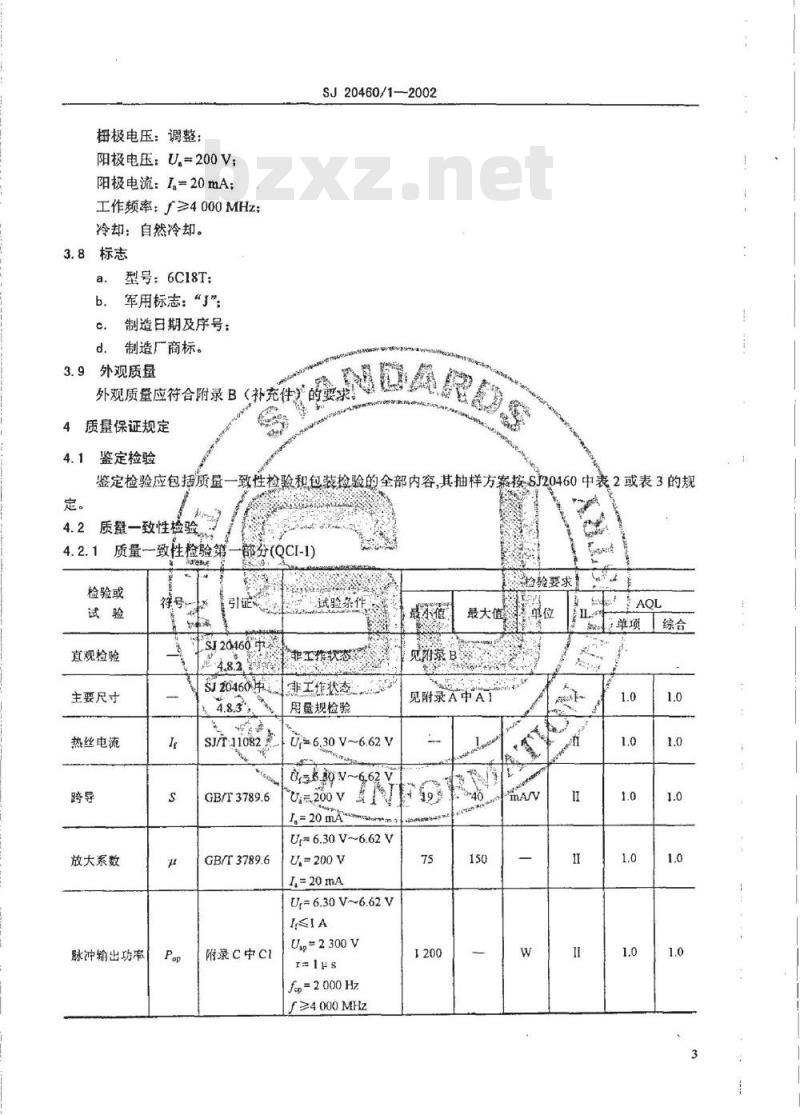

栅极电压：调整：
阳极电压：U=200V
阳极电流：1.=20mA；
工作频率：f≥4000MHz：
冷却：自然冷却。
3.8标志
型号：6C18T；
军用标志：“J\；
制造日期及序号：
制造厂商标。
SJ20460/1—2002
3.9外观质量
外观质量应符合附录B（补充件的要》4bzxz.net
质量保证规定
鉴定检验
鉴定检验应包括质量一致性检验积包装检验的全部内容，其抽样方案按SJ20460中表2或表3的规4.2质量一致性检验
质量一致性检验第
检验或
直观检验
主要尺寸
热丝电流
放大系数
脉冲输出功率
符号，
部分（QCI-I)
检验要求
SJ20460
SJ20460电
SJ/T-11082
GB/T3789.6
GB/T3789.6
附录C中C1
试验作
非工作状态
用量规检验
U=6.30V~6.62V
0=680V~662
U=200V/
I,=20mA
Ur= 6.30 V~6.62 V
U,=200V
U,=6.30V~6.62V
U=2300V
fog=2000Hz
f≥4000MHZ
最小催
最大值
见附录A中A
单项「综合
检验或

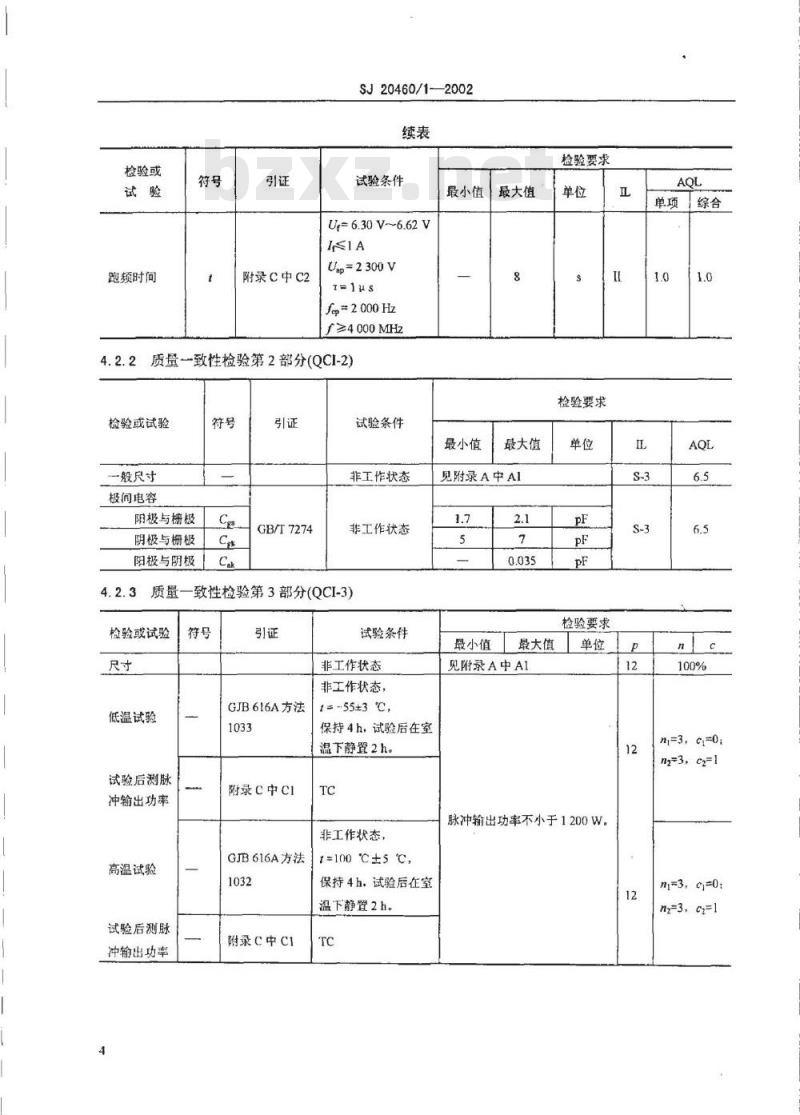

跑频时间
附录C中C2
SJ20460/1-—2002
试验条件
U,= 6.30 V~6.62 V
Uap=2300V
fop=2000Hz
f≥4000MH2
4.2.2质量一致性检验第2部分(QCI-2)检验或试验
一般尺寸
极间电容
阳极与栅极
阴极与栅极
阳极与阴极
检验或试验
低温试验
试验后测脉
冲输出功率
高温试验
试验后测脉
冲输出功率
GB/T7274
试验条件
非工作状态
非工作状态
致性检验第3部分(QCI-3）
试验条件
非工作状态
非工作状态，
GJB616A方法
1=-55±3C,
附录C中C1
保持4h，试验后在室
温下静置2h。
非工作状态，
GJB616A方法
1=100℃±℃,
附录C中C1
保持4h，试验后在室
温下静贸2h。
最小值
最小值
最大值
最大值
见附录A中AI
检验要求
检验要求
检验要求
最小值
最大值单位
见附录A中A1
脉冲输出功率不小于1200W。
n=3，c=0;
nz=3,c2-1
m=3，cj=0:
n2=3，C2=1
检验或试验
振动试验
试验后测脉
冲输出功率
恒定湿热试
试验后测脉
冲输出功率
共报试验
试验后测脉
冲输出功率
规定脉冲的
冲击试验
试验后测脉
冲输出功率
GJB616A方法
附录C中CI
GJB616A
附泉飞电心
附录C中C#
GJB616A方法
附录中C1
SJ20460/1-2002
试验条件
最小值
非工作状态，
沿管轴平行和垂直方
fi=50Hz
a=98m/s2
=8min;
万=1000Hz
2=3002，
=680Q可调。
非工作状态，
相对湿度
92%~98%，
元48h
试验后教辅
在宝温下办置2起
R=680Q可调。
检验要求
最大值
脉冲输出功率不小于1200W。
脉冲输出功率不
镀层不应锈蚀。
非工作获态，
a=680-m/s
持续时间：11ms，半
正弦波，沿管轴平行
和垂直两个方向，冲
击6次。
脉冲输出坊率不小于1200W。
n=3,cr=0
n=3，C2=1
检验或试验
扫频报动
低气压
试验后测脉
冲输出功率
稳态加速度
试验中测陷
极电流
试验后测脉
冲输出功率
寿命试验1)
寿命试验终
了测脉冲输
出功率。
GJB616A方
法1008A
GJB616A方
法1002A
GJB616A方
法1038
SJ20460/1—2002
试验条件
最小值
TC, R=300 2,
R=6802可调，
沿管轴平行和垂直两
个方向。
20Hz~50Hz，单振幅
1.5mm，扫频时间
2min。
50Hz~2000Hz，加速
度147m/s2，扫频时间
阴极、栅极之间，阴极、
阳极之间，各加0.1
F/400V电容。
P=40kPa±1.3kPa,
阴栅短接，阳栅间加直
流负压2500V。
aj=539m/s
沿管轴平行和垂直两
个方向，
R=3000,
附录C中C1
R=680Q可调。
脉冲震荡状态
U,= 6.30 V~6.62 V,
F≥4000MHz,
i≤6mA,
1,≤4mA
Up=2300V,
fep=2000Hz，
不调Re
1）寿命试验过程中主频率变化范围在-10MHz至6MHZ6
检验要求
最大值
试验中,检测阳极电流,相对 TC
值变化不大于8mA。测试结束
后，进行共振试验。
试验中30s不发生击穿。
脉冲输出功率不小于1200W。
阳极电流相对TC值变化不大
于8mA
脉冲翰出功率不小于1200W。
m=3,ci=0:
mz=3,cr-1
m=2,c=0:
n2=2,C2=1
4.3包装检验
检验或试验
直观和尺寸
功能检验
一跌落
5交货准备
5.1包装
5.1.1包装要求
GJB921中
GB/T4857.5
SJ20460/1-—2002
试验条件
最小值
非工作状态
非工作状态，
h=900±15mm，
在底盖相邻两侧各进
行一次。
盘封管的单元包装应符合GJB9215.1.2装箱内容
最大值
见GJB921中表1序号1、4、5、
6、7、8
应符合本规范QCI-1要求。
345.1和3.2.141的规
包装箱内应附有盘封管产品合格证，产品质量保证卡。5.1.3包装标志
包装箱上应有符合GB19表的标
承制方厂名和商材
产品名称及型号：
6C18T型盘封管：
包装箱体积和重量
厂址。
5.2运输
包装好的盘封管充许用任何
到腐蚀。
5.3购存
是运输
标志3、标志6
避免激烈的度动
~40℃，相对湿度不大于80%，
盘封管应贮存在环境温度为5℃
的库房内。
6说明事项
6.1预定用途
志名称和图形
机械撞击、
干燥、
INFORMA
宜接雨淋和受
通风、无腐蚀性气体影响
6C18T型盘封管主要用于阳极调制脉冲状态下作振荡器用，也可用于放大器。6.2订货文件内容
管型及名称：6C18T型盘封管：
详细规范编号：SJ20460/X200X：b.
c.数量；
d．其它。
6.3使用注意事项
盘封管存放时间超过6个月或存放库房湿度超过80%时，则在使用时应适当延长预热时问，预热时问不小于30min。
SJ20460/1—2002
附录A
外形图和外形尺寸
(补充件)
A1盘封管外形图见图Al：外形尺寸见表Al。H
检验分类
盘封管外形图
最小值
检验要求
标称值
最大值
盘封管测试腔体示意图见图A2。THE
SJ20460/1—2002
图A2盘封管测试腔体图示意图
KHLSRGIN
盘封管电极接线图见图A3。
1—阳极
2栅极
3热丝
4—阴极
SJ20460/1—2002
图A3盘封管电极接线图
B1一般规则
SJ20460/1--2002
附录B
直观检验规范
(补充件)
对电参数合格的盘封管的外观进行100%检验，AOL值见表B1。表B1
缺陷类型
严重缺陷
轻缺陷
控制缺陷
B2缺陷
B2.1标志
不正确或不清楚
没有、
位置不正确不牢固
陶瓷表面
有油迹、
凹坑大于0.5mm
掉瓷面积超过1品m
金属表面
a.凹坑或轻微变形超过两处
b.划痕总长度超过5mm宽度超过3mmB2.4镀层与焊缝
焊缝不光滑
镀层露底或镀花
焊料流散不均匀及钛零件氧
严重缺陷
控制缺陷
控制缺雕
严重缺陷
严重缺陷
严重缺陷造
严重缺陷。
轻缺陷
严重缺陷
严重缺陷
INFORMA
