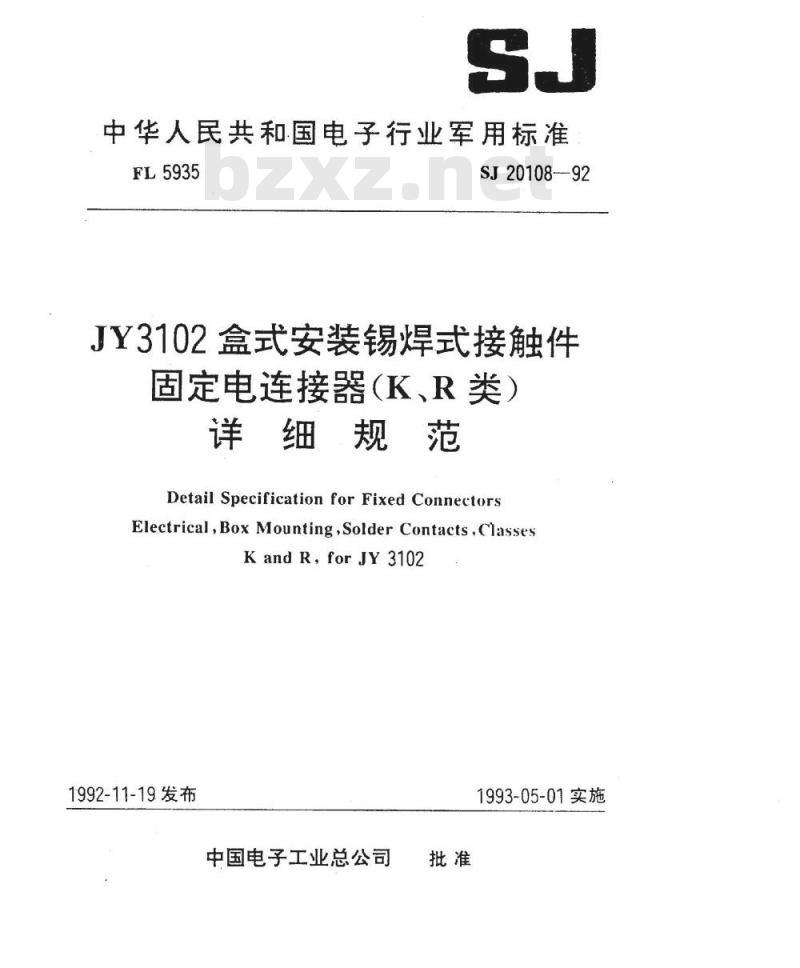

中华人民共和国电子行业军用标准FL5935
SJ20108-92
JY3102盒式安装锡焊式接触件
固定电连接器（K、R类）
详细规范
Detail Specification for Fixed ConnectorsElectrical,Box Mounting,Solder Contacts,ClassesKandR，forJY3102
1992-11-19发布
中国电子工业总公司
1993-05-01实施

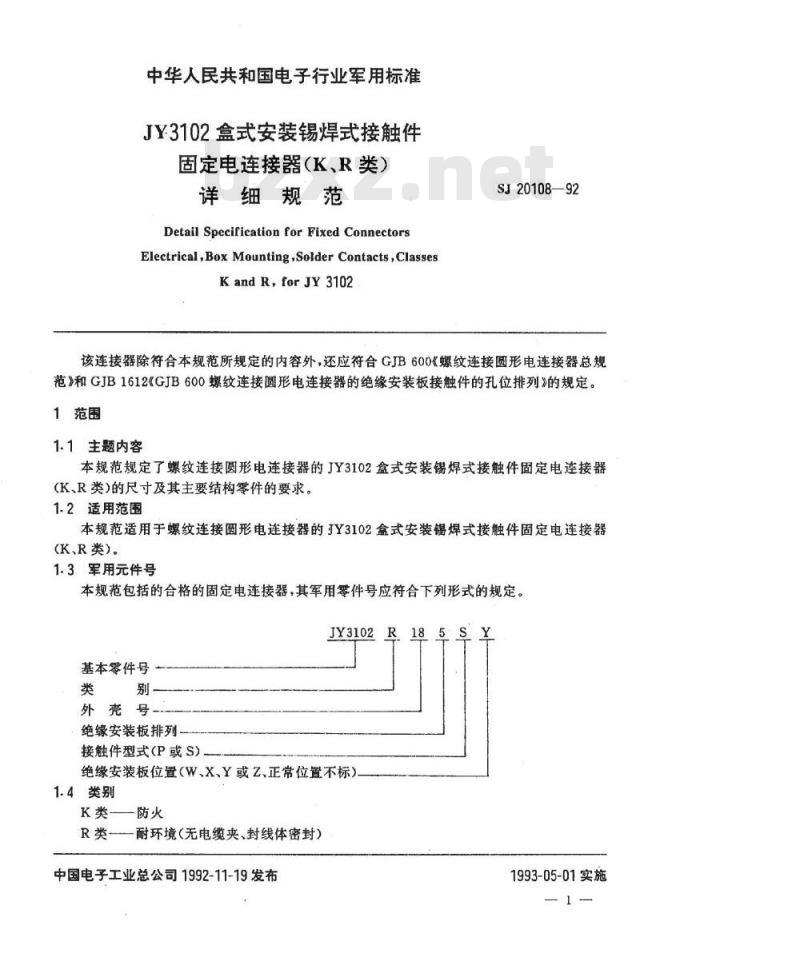

中华人民共和国电子行业军用标准JY3102盒式安装锡焊式接触件
固定电连接器（K、R类）
详细规范
Detail Specification for Fixed ConnectorsElectrical,BoxMountingSolderContacts,ClassesKandR，forJY3102
SJ20108—92
该连接器除符合本规范所规定的内容外，还应符合GJB600《螺纹连接圆形电连接器总规范》和GJB1612《GJB600螺纹连接圆形电连接器的绝缘安装板接触件的孔位排列》的规定。1范围
1.1主题内容
本规范规定了螺纹连接圆形电连接器的JY3102盒式安装锡焊式接触件固定电连接器(K、R类)的尺寸及其主要结构零件的要求。1.2适用范围
本规范适用于螺纹连接圆形电连接器的JY3102盒式安装锡焊式接触件固定电连接器(K、R类)。
1.3军用元件号
本规范包括的合格的固定电连接器，其军用零件号应符合下列形式的规定。JY3102R
基本零件号一
类别—
外壳号
绝缘安装板排列
接触件型式(P或S)
绝缘安装板位置（W、X、Y或Z、正常位置不标）1.4类别
K类——防火
R类-耐环境（无电缆夹、封线体密封）中国电子工业总公司1992-11-19发布185S
1993-05-01实施

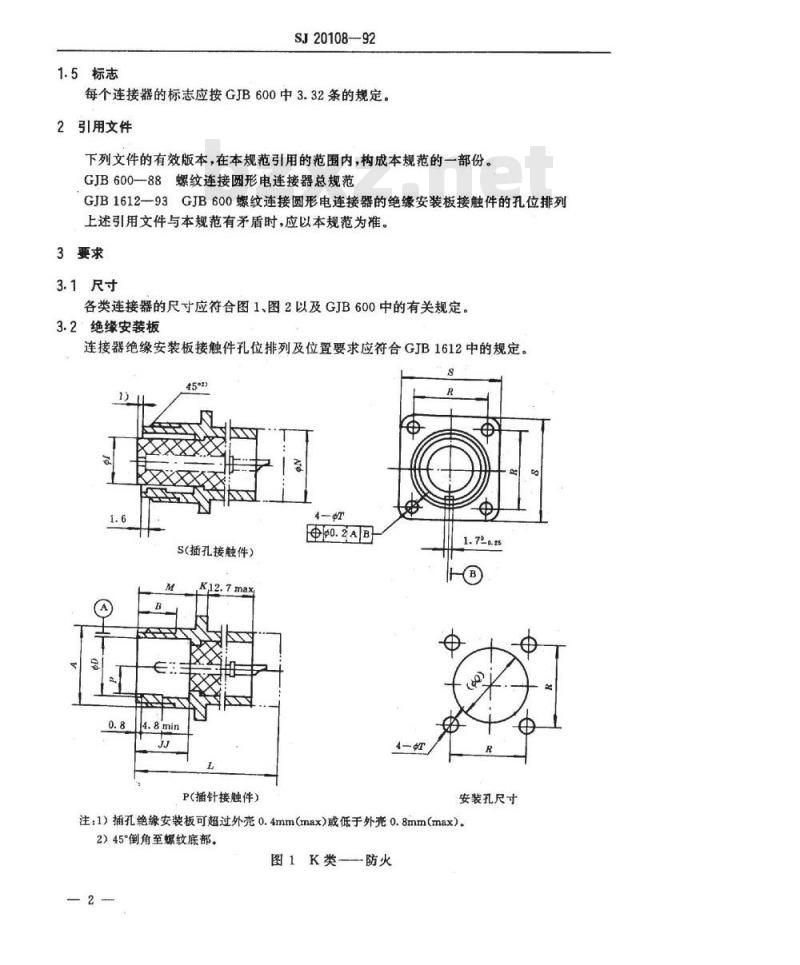

1.5标志
SJ20108--92
每个连接器的标志应按GJB600中3.32条的规定。引用文件
下列文件的有效版本，在本规范引用的范围内，构成本规范的一部份。GJB600—88螺纹连接圆形电连接器总规范GJB1612-93GJB600螺纹连接圆形电连接器的绝缘安装板接触件的孔位排列上述引用文件与本规范有矛盾时，应以本规范为准。3要求
3.1尺寸
各类连接器的尺寸应符合图1、图2以及GJB600中的有关规定。3.2绝缘安装板
连接器绝缘安装板接触件孔位排列及位置要求应符合GJB1612中的规定582
S插孔接触件）
P(插针接触件)
安装孔尺寸
注：1）插孔绝缘安装板可超过外壳0.4mm(max）或低于外壳0.8mm(max）。2）45°倒角至螺纹底部。
图1K类—防火

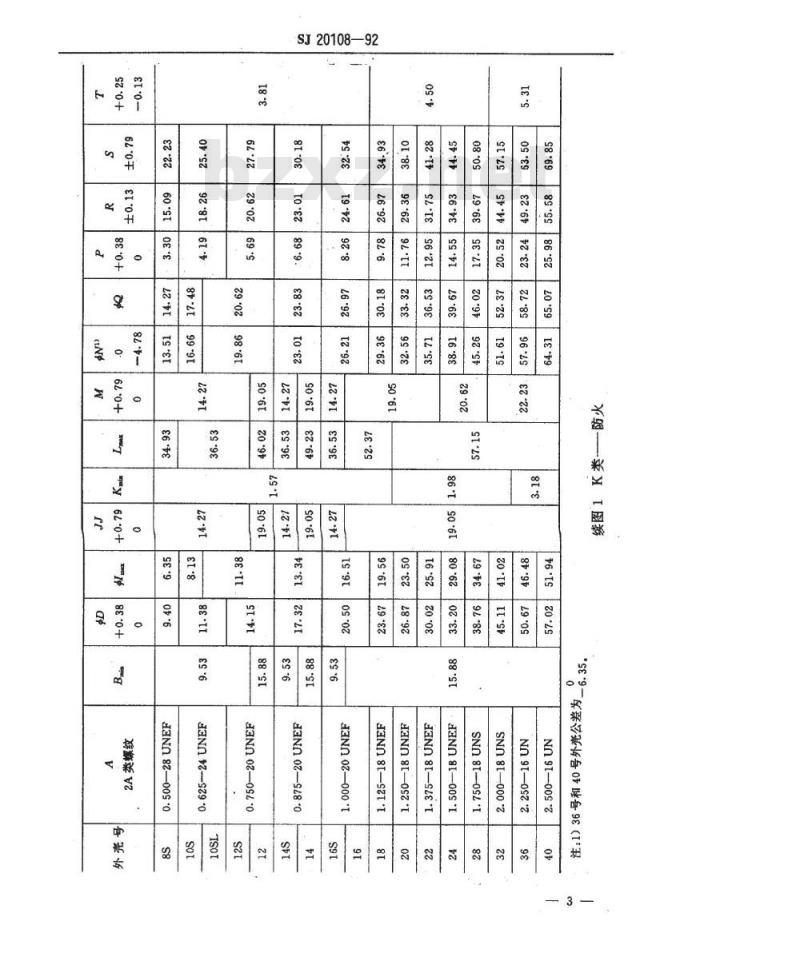

SJ20108—92
19·19
T图游
S8096（1
N91-000
SNN81-0003
S(插孔接触件）
P(插针接触件）
注：1）45倒角至螺纹底部，

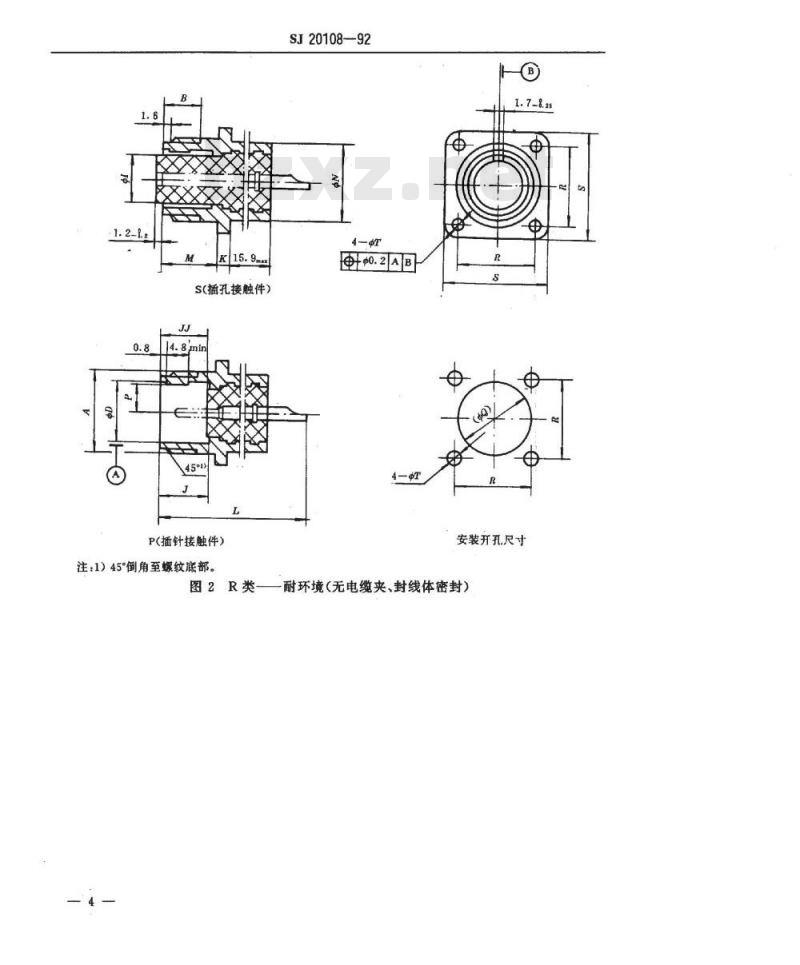

图2R类—
SJ20108—92
安装开孔尺寸Www.bzxZ.net
一耐环境（无电缆夹、封线体密封）SJ20108—92
N9-000
SN81-0002
E820000
附加说明：
SJ20108—92
本规范由军用电子元件标准化技术委员会归口本规范由796厂和中国电子技术标准化研究所起草。本规范主要起草人：阎宾、胡明忠、周莲芳、汪其龙。计划项目代号：B02032
