【电子行业标准(SJ)】 系列２ＪＹ３４７５卡口连接压接接触件防射频干扰屏蔽自由端电连接器(Ｌ、Ｓ和Ｗ类)详细规范

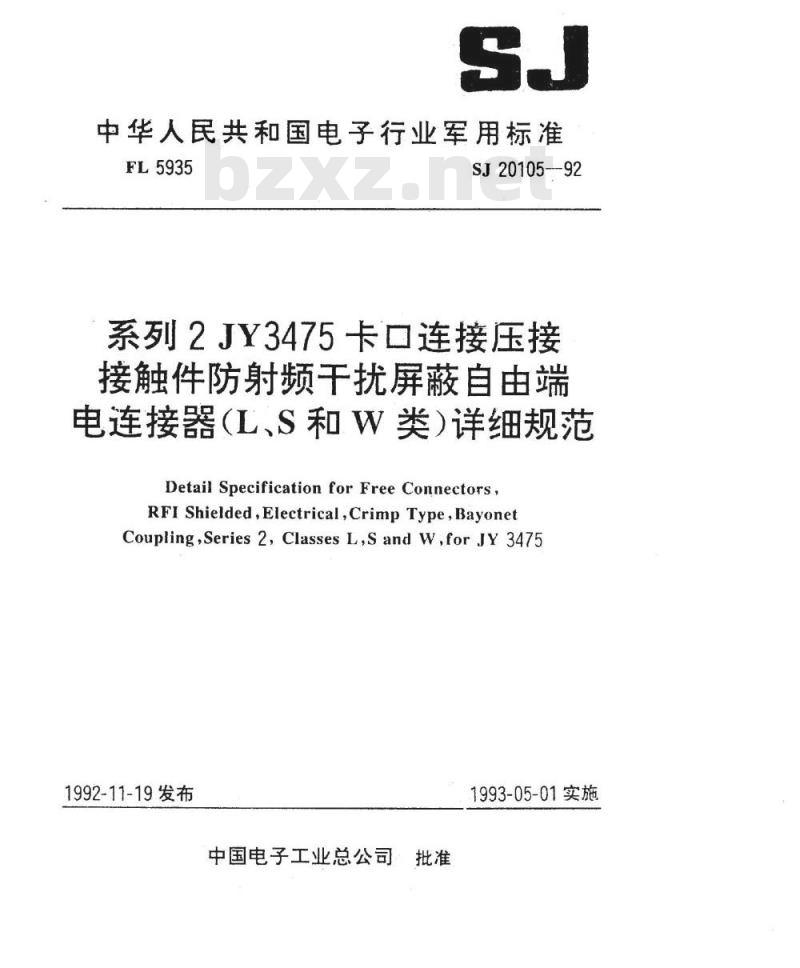

中华人民共和国电子行业军用标准FL5935
SJ20105--92
系列2JY3475卡口连接压接
接触件防射频干扰屏蔽自由端
电连接器（L、S和W类）详细规范Detail Specification for Free Connectors,RFI Shielded,Electrical,Crimp Type,BayonetCoupling,Series 2, Classes L,S and W,for JY 34751992-11-19发布
中国电子工业总公司：批准
1993-05-01实施

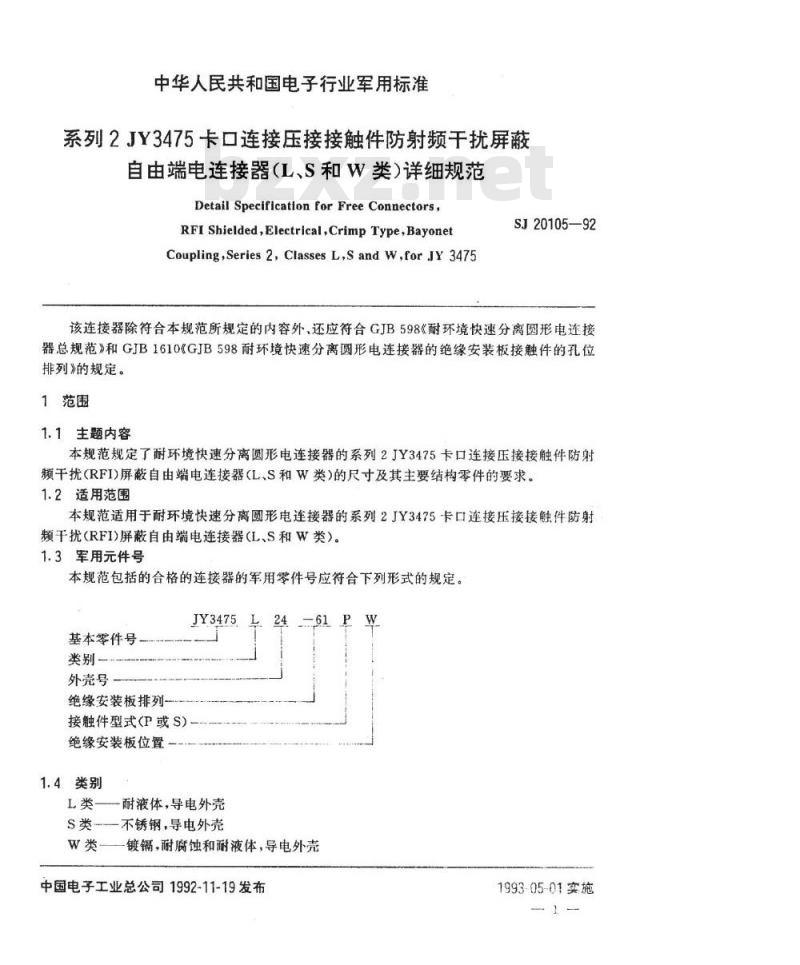

中华人民共和国电子行业军用标准系列2JY3475卡口连接压接接触件防射频干扰屏蔽自由端电连接器（L、S和W类）详细规范Detail Specification for Free Connectors,RFI ShieldedElectrical,CrimpType,BayonetCoupling,Series2,ClassesL,Sand W,forJY 3475SJ20105—92
该连接器除符合本规范所规定的内容外、还应符合GJB598《耐环境快速分离圆形电连接器总规范》和GJB1610《GJB598耐环境快速分离圆形电连接器的绝缘安装板接触件的孔位排列》的规定。
1范围
1.1主题内容
本规范规定了耐环境快速分离圆形电连接器的系列2JY3475卡口连接压接接触件防射频干扰(RFI)屏蔽自由端电连接器(L、S和W类)的尺寸及其主要结构零件的要求。1.2适用范围
本规范适用于耐环境快速分离圆形电连接器的系列2JY3475卡口连接压接接触件防射频干扰（RFI)屏蔽自由端电连接器（L、S和W类）。1.3军用元件号
本规范包括的合格的连接器的军用零件号应符合下列形式的规定。JY3475
基本零件号
类别一
外壳号
绝缘安装板排列
接触件型式(P或S)
绝缘安装板位置
1.4类别
L类一—耐液体，导电外壳
S类不锈钢，导电外壳
W类—镀镉，耐腐蚀和耐液体，导电外壳中国电子工业总公司1992-11-19发布W
1993-05-01实施
1.5标志
ST20105-92
每个连接器的标志应按GJB598中3.7、4条的规定。2引用文件
下列文件的有效版本，在本规范所引用的范围内，构成本规范的一部分。GJB3181
漆膜颜色标准样本
GJB598-88
耐环境快速分离圆形电连接器总规范GJB1610一93GJB598耐环境快速分离圆形电连接器的绝缘安装板接触件的孔位排列上述引用文件与本规范有矛盾时，应以本规范为准。.3要求

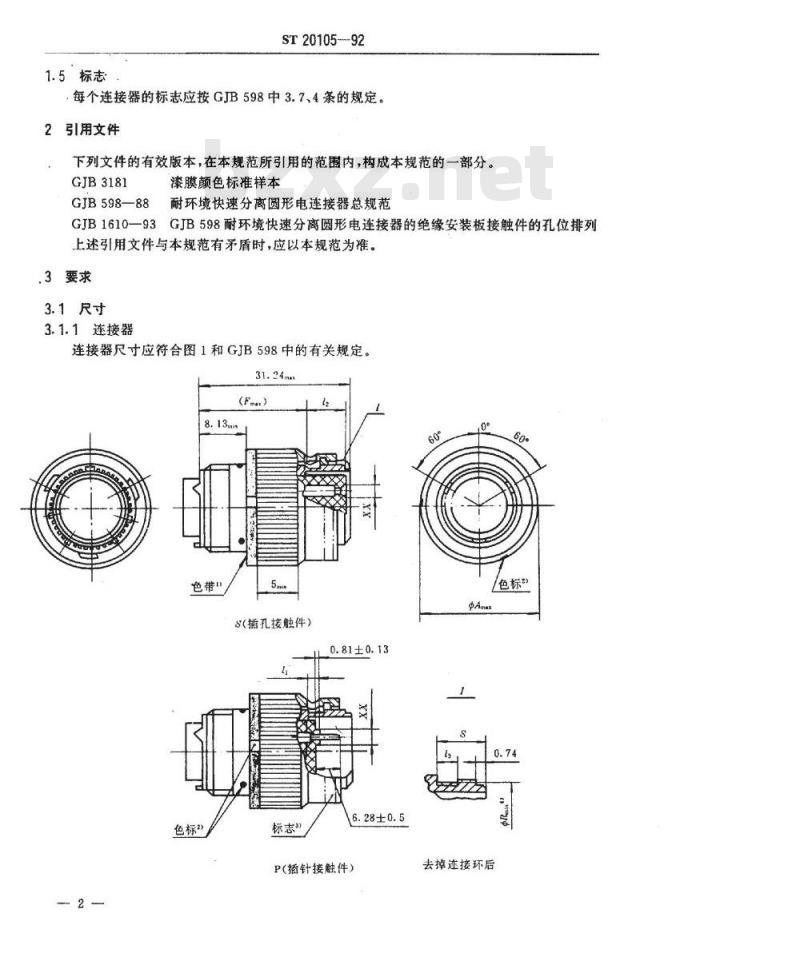

3.1尺寸
3.1.1连接器
连接器尺寸应符合图1和GJB598中的有关规定。31.24mm
色带”
S(插孔接触件）
标志”
0.81±0.13
6.28±0.5
P（插针接触件）
色标”）
去掉连接环后
外壳号
ST20105—92

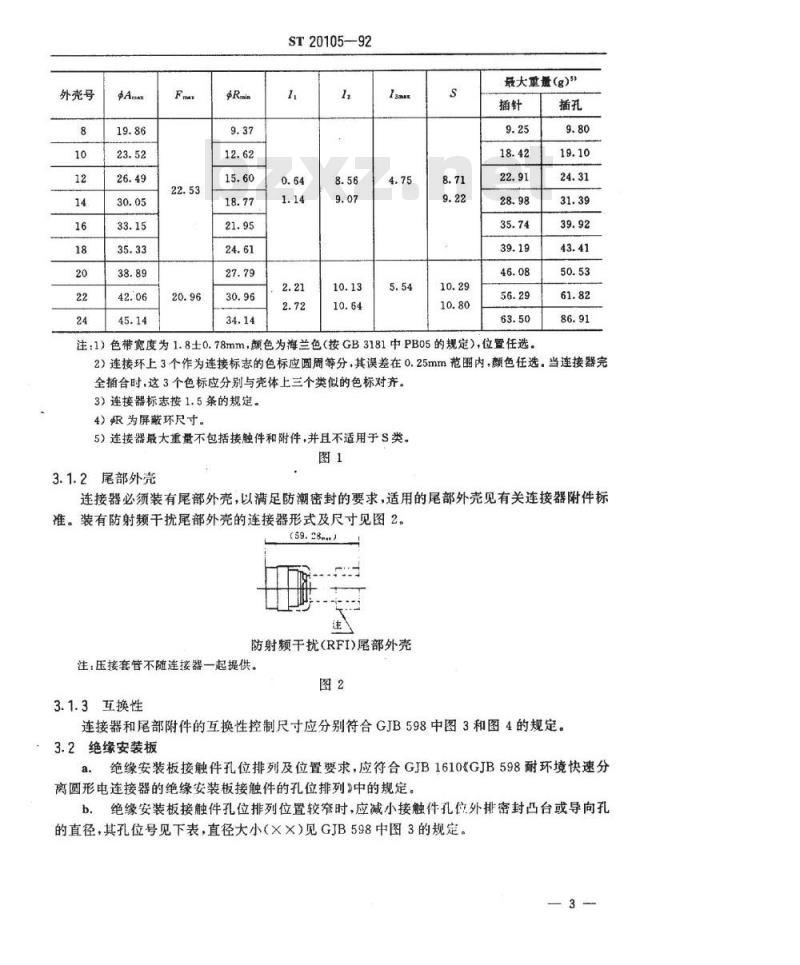

最大重量(g)5)
注：1）色带宽度为1.8士0.78mm，颜色为海兰色（按GB3181中PB05的规定），位置任选。插孔
2）连接环上3个作为连接标志的色标应圆周等分，其误差在0.25mm范围内，颜色任选。当连接器完全插合时，这3个色标应分别与壳体上三个类似的色标对齐。3）连接器标志按1.5条的规定。4）为屏蔽环尺寸。
5）连接器最大重量不包括接触件和附件，并且不适用于S类。图1
3.1.2尾部外壳
连接器必须装有尾部外壳，以满足防潮密封的要求，适用的尾部外壳见有关连接器附件标准。装有防射频干扰尾部外壳的连接器形式及尺寸见图2。(59.28..)
防射频干扰(RFI)尾部外壳
注：压接套管不随连接器一起提供。图2
3.1.3互换性
连接器和尾部附件的互换性控制尺寸应分别符合GJB598中图3和图4的规定。3.2绝缘安装板
绝缘安装板接触件孔位排列及位置要求，应符合GJB1610《GJB598耐环境快速分离圆形电连接器的绝缘安装板接触件的孔位排列》中的规定。b。绝缘安装板接触件孔位排列位置较窄时，应减小接触件孔位外排密封凸台或导向孔的直径，其孔位号见下表，直径大小（××）见GJB598中图3的规定。外壳号
附加说明：
ST20105—92

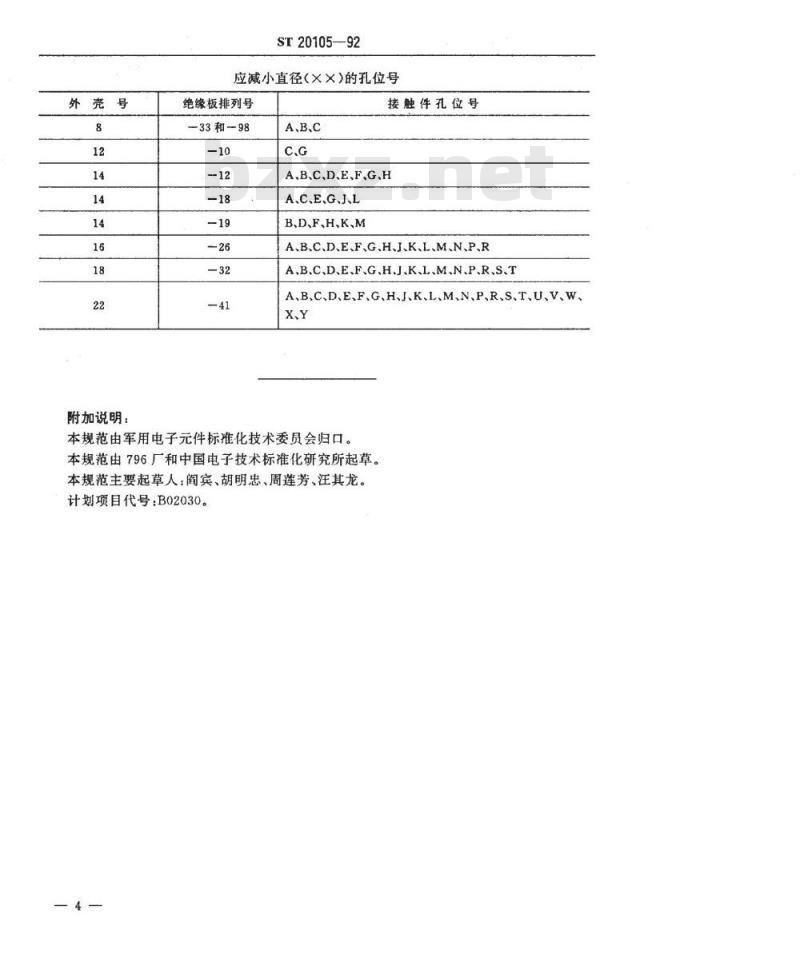

应减小直径（××)的孔位号
绝缘板排列号
33和98
接触件孔位号
A.B、C、D、E、F、G、H
A、C、E、G、J、L
B、D、F、H、K、Mwww.bzxz.net
A.B.C.D、E、F、G、H、J、K、L、M、N、P.RA.B.C、D、E、F、G、H、J、K、L、M、N、P、R、S、TA、B、C、D、E、F、G、H、J、K、L、M、N、P、R、S、T、U、V、W、X.Y
本规范由军用电子元件标准化技术委员会归口。本规范由796厂和中国电子技术标准化研究所起草。本规范主要起草人：阎宾、胡明忠、周莲芳、汪其龙。计划项目代号：B02030。
