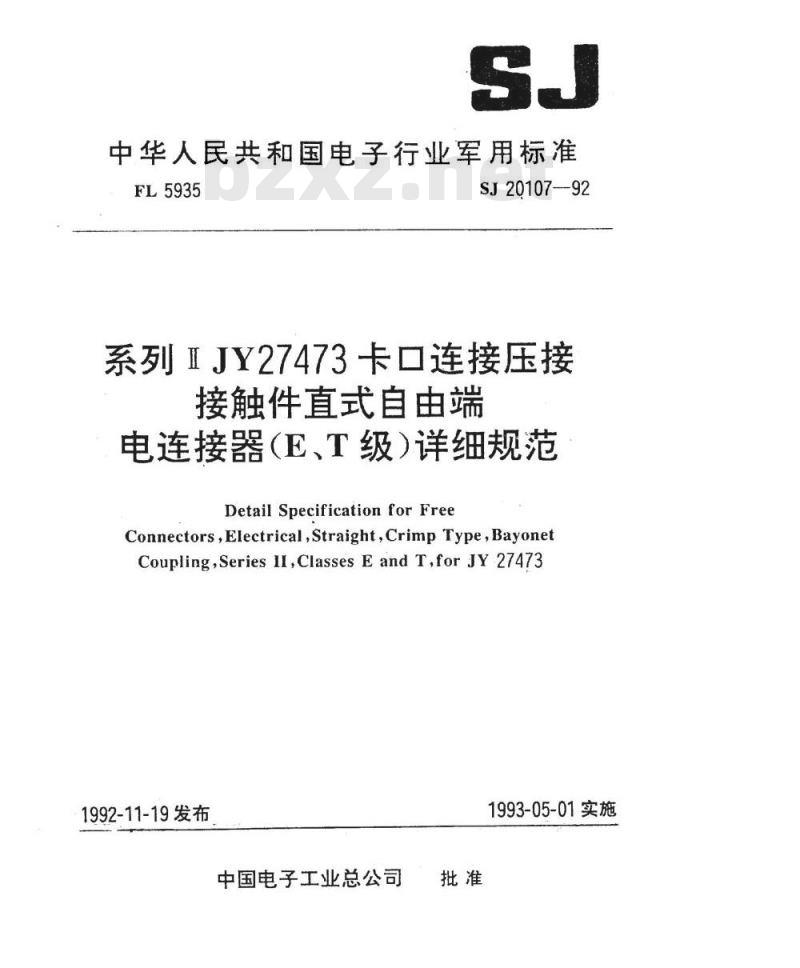

中华人民共和国电子行业军用标准FL5935
SJ20107--92
系列IJY27473卡口连接压接
接触件直式自由端
电连接器（E、T级）详细规范
Detail SpecificationforFree
Connectors,Electrical,Straight,Crimp Type,BayonetCoupling,Seriesll,ClassesE and T,for JY274731992-11-19发布
中国电子工业总公司
1993-05-01实施

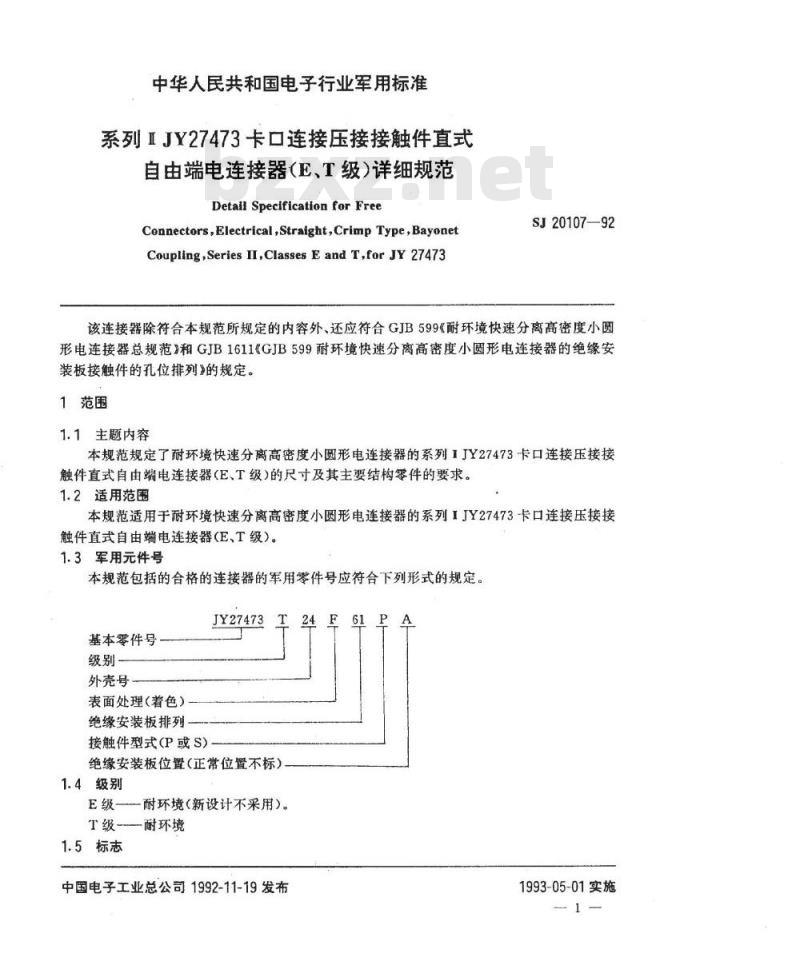

中华人民共和国电子行业军用标准系列IJY27473卡口连接压接接触件直式自由端电连接器（E、T级）详细规范Detail Specification for FreeConnectors,Electrical,Straight,CrimpType,BayonetCoupling,Series,ClassesEandT,forJY27473SJ20107—92
该连接器除符合本规范所规定的内容外、还应符合GJB599《耐环境快速分离高密度小圆形电连接器总规范》和GJB1611《GJB599耐环境快速分离高密度小圆形电连接器的绝缘安装板接触件的孔位排列》的规定。1范围
1.1主题内容
本规范规定了耐环境快速分离高密度小圆形电连接器的系列1JY27473卡口连接压接接触件直式自由端电连接器（E、T级）的尺寸及其主要结构零件的要求。1.2适用范围
本规范适用于耐环境快速分离高密度小圆形电连接器的系列IJY27473卡口连接压接接触件直式自由端电连接器（E、T级）。1.3军用元件号
本规范包括的合格的连接器的军用零件号应符合下列形式的规定。基本零件号
级别-
外壳号
表面处理（着色）
绝缘安装板排列
接触件型式(P或S)
JY27473
绝缘安装板位置（正常位置不标）1.4级别
E级一耐环境（新设计不采用）。T级-耐环境
1.5标志
中国电子工业总公司1992-11-19发布24
1993-05-01实施
SJ20107-92
每个连接器的标志应按GJB599中3.46条的规定，2引用文件
下列文件的有效版本，在本规范引用的范围内，构成本规范的一部分。GJB599--88
GJB1611—93
耐环境快速分离高密度小圆形电连接器总规范GJB599耐环境快速分离高密度小圆形电连接器的绝缘安装板接触件的孔位排列。
上述引用文件与本规范有柔盾时，应以本规范为准。3要求

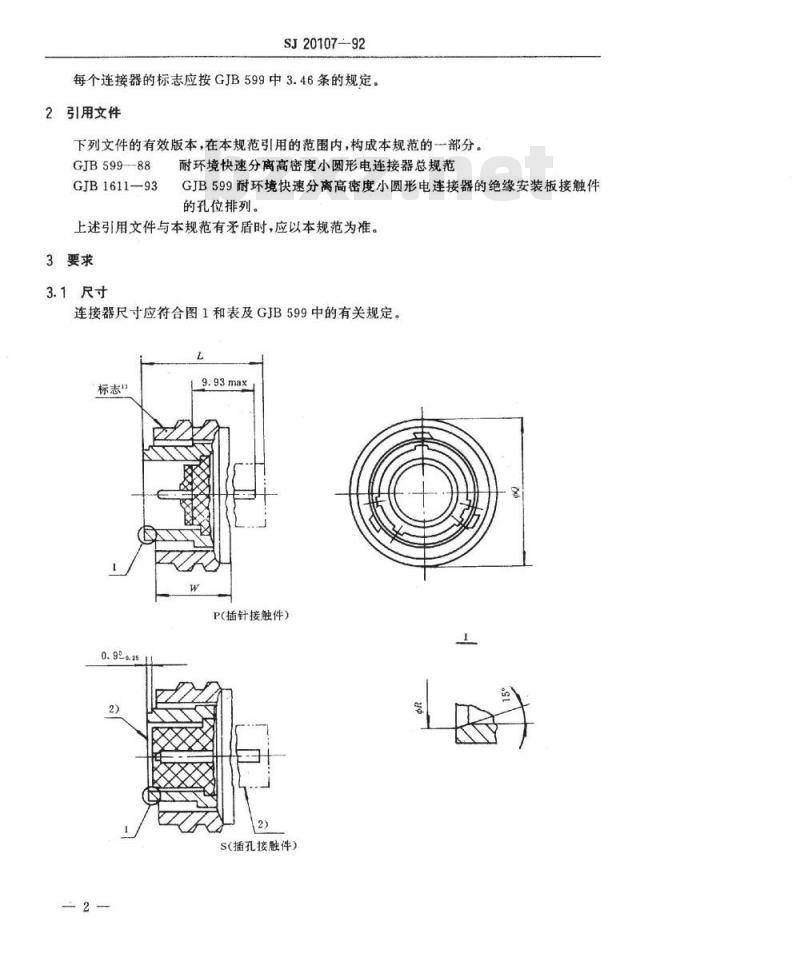

3.1尺寸
连接器尺寸应符合图1和表及GJB599中的有关规定。标志”
P(插针接触件)
S(插孔接触件）
外壳号
SJ20107—92

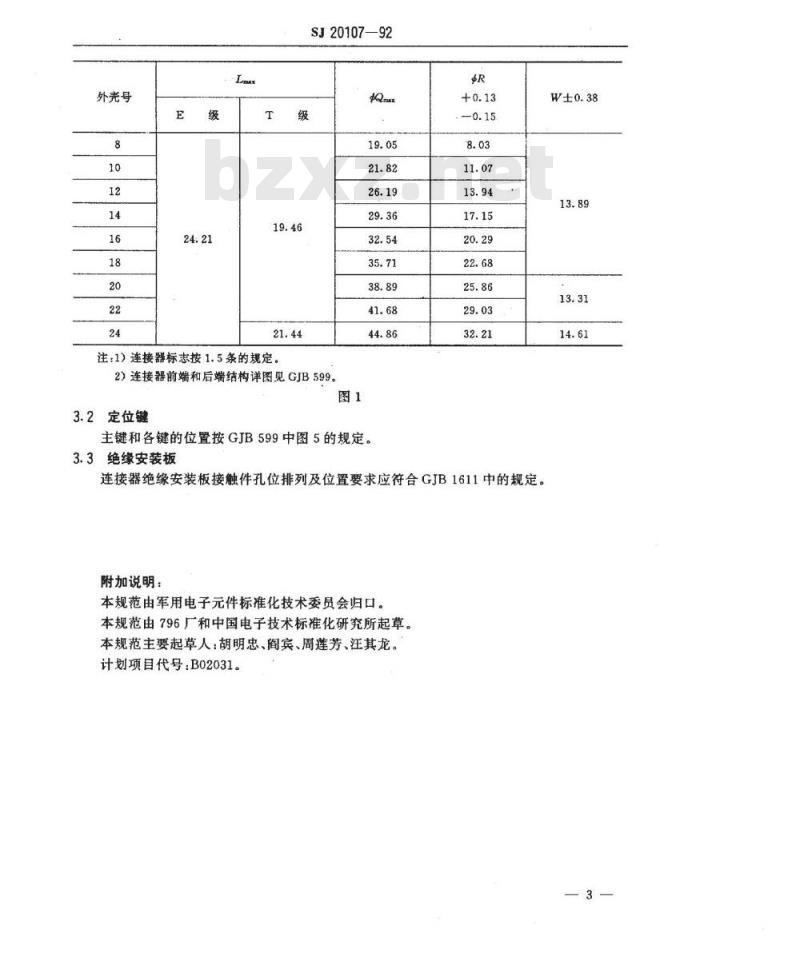

注：1）连接器标志按1.5条的规定。2）连接器前端和后端结构详图见GJB599。图1www.bzxz.net
3.2定位键
主键和各键的位置按GJB599中图5的规定。3.3绝缘安装板
连接器绝缘安装板接触件孔位排列及位置要求应符合GJB1611中的规定。附加说明：
本规范由军用电子元件标准化技术委员会归口。本规范由796厂和中国电子技术标准化研究所起草。本规范主要起草人：胡明忠、阎宾、周莲芳、汪其龙。计划项目代号：B02031。
