【电子行业标准(SJ)】 ＳＦＦ－５０－２－５２型５０Ω柔软同轴射频电缆详细规范

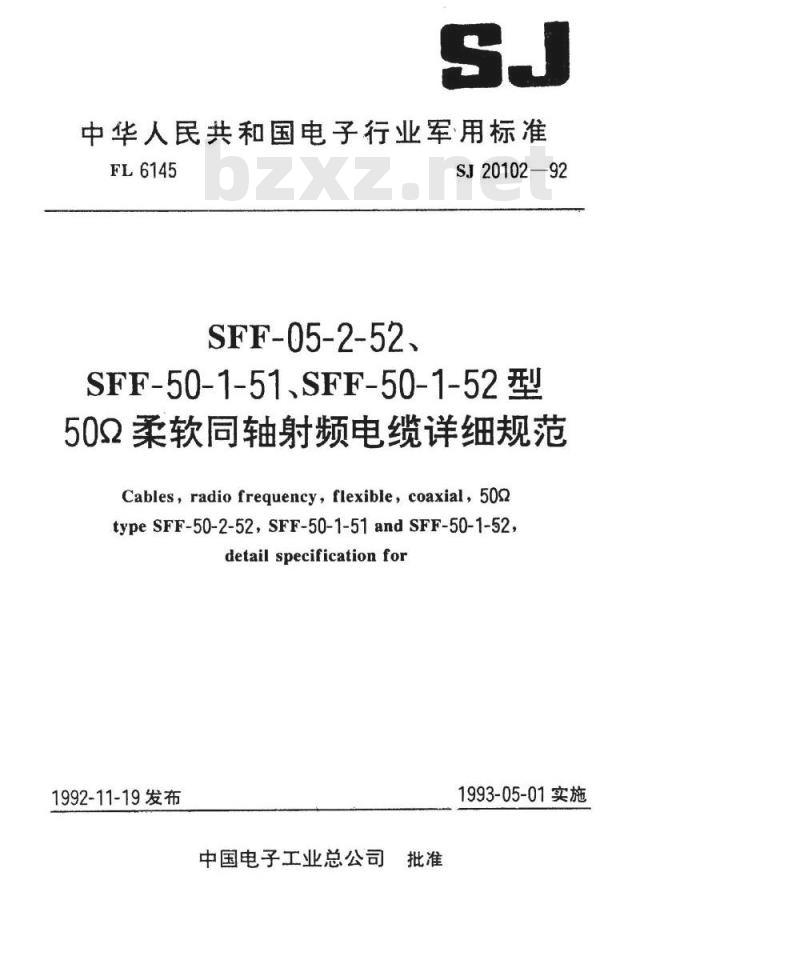

中华人民共和国电子行业军用标准FL6145
SFF-05-2-52、
SJ20102—92
SFF-50-1-51、SFF-50-1-52型
502柔软同轴射频电缆详细规范
Cables, radio frequency, flexible, coaxial, 502type SFF-50-2-52,SFF-50-1-51 and SFF-50-1-52,detail specificationfor
1992-11-19发布
中国电子工业总公司
1993-05-01实施

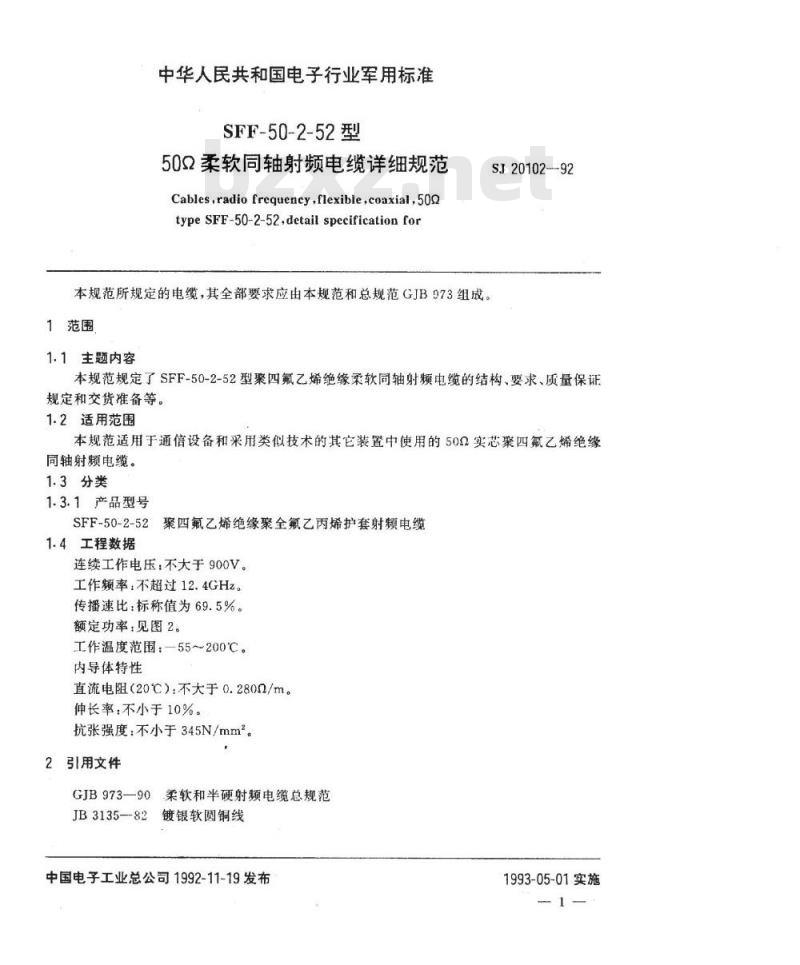

中华人民共和国电子行业军用标准SFF-50-2-52型
502柔软同轴射频电缆详细规范
Cables,radiofrequency,flexible,coaxial,50otype SFF-50-2-52,detail specificationfor本规范所规定的电缆，其全部要求应由本规范和总规范GJB973组成。1范围
1.1主题内容
SJ20102--92
本规范规定了SFF-50-2-52型聚四氟乙烯绝缘柔软同轴射频电缆的结构、要求、质量保证规定和交货准备等。
1.2适用范围
本规范适用于通信设备和采用类似技术的其它装置中使用的50实芯聚四氟乙烯绝缘同轴射频电缆。
1.3分类
1.3.1产品型号
SFF-50-2-52聚四氟乙烯绝缘聚全氟乙丙烯护套射频电缆1.4工程数据
连续工作电压：不大于900V。
工作频率：不超过12.4GHz。
传播速比：标称值为69.5%。
额定功率：见图2。
工作温度范围：—55~200℃。
内导体特性
直流电阻（20℃）：不大于0.280Q/m。伸长率：不小于10%。
抗张强度：不小于345N/mm。
引用文件
GJB973一90柔软和半硬射频电缆总规范JB3135—-82
镀银软圆铜线
中国电子工业总公司1992-11-19发布1993-05-01实施

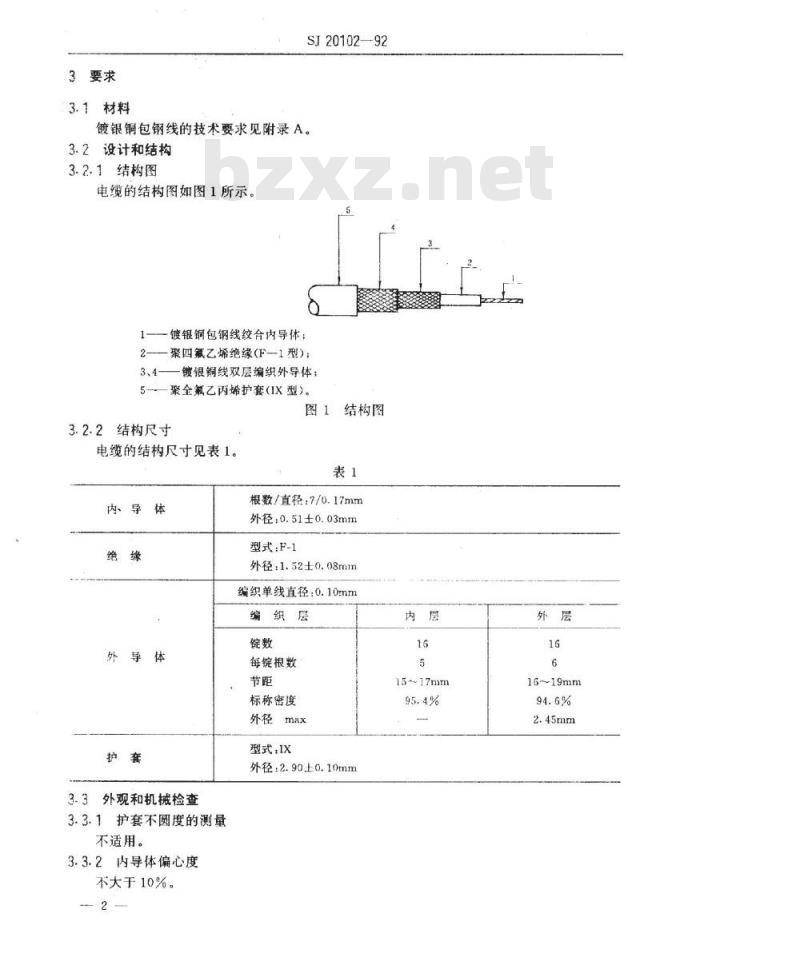

3要求
3.1材料
SJ20102—92
镀银铜包钢线的技术要求见附录A。3.2设计和结构
3.2.1结构图
电缆的结构图如图1所示。
1——镀银铜包钢线绞合内导体：2——聚四氟乙烯绝缘（F--1型）：3、4——镀银铜线双层编织外导体：5—聚全氟乙丙烯护套（IX型）。图1结构图
3.2.2结构尺寸
电缆的结构尺寸见表1。
内、导体
外导体
3.3外观和机械检查
3.3.1护套不圆度的测量
不适用。
3.3.2内导体偏心度
不大于10%。
根数/直径：7/0.17mm
外径：0.51±0.03mm
型式:F-1
外径：1.52士0.08mm
编织单线直径：0.10mm
编织层
每锭根数
标称密度
外径max
型式.IX
外径：2.90±0.10mm
15-17mm
16~19mm

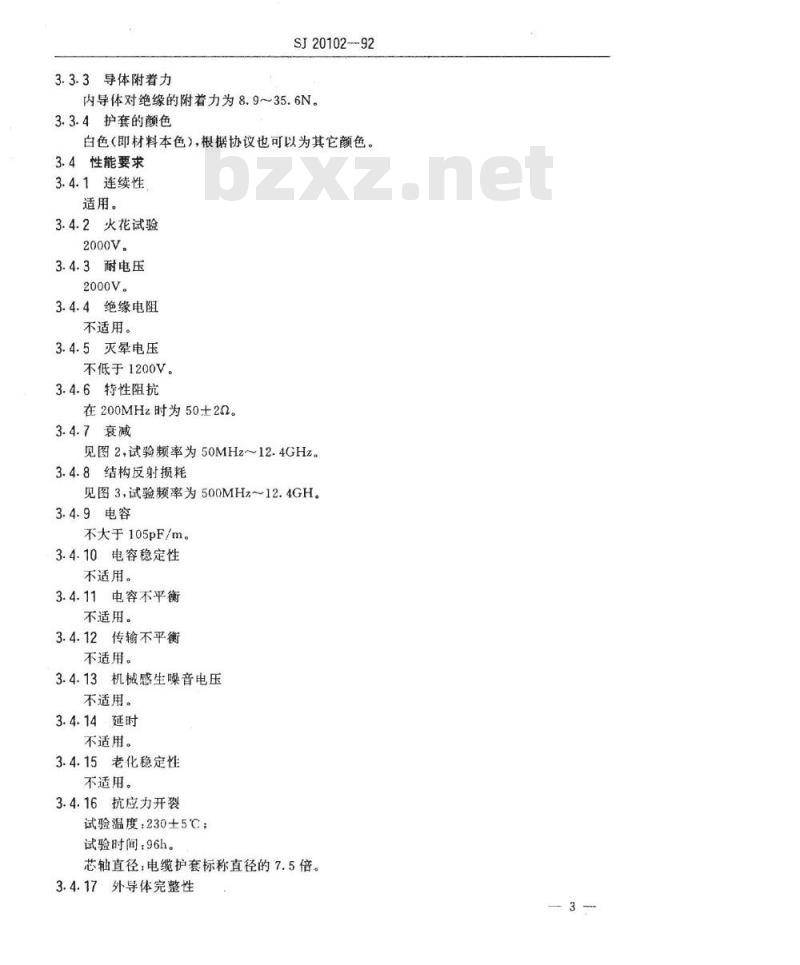

3.3.3导体附着力
SJ20102--92
内导体对绝缘的附着力为8.9～35.6N。3.3.4护套的颜色
白色（即材料本色），根据协议也可以为其它颜色。3.4性能要求
3.4.1连续性
适用。
3.4.2火花试验
3.4.3耐电压
2000V。
3.4.4绝缘电阻
不适用。
3.4.5灭晕电压
不低于1200V。
3.4.6特性阻抗
在200MHz时为50±20。
3.4.7衰减
见图2，试验频率为50MHz~12.4GHz。3.4.8结构反射损耗
见图3，试验频率为500MHz～12.4GH3.4.9电容
不大于105pF/m。
3.4.10电容稳定性
不适用。
3.4.11电容不平衡
不适用。
3.4.12传输不平衡
不适用。
3.4.13机械感生噪音电压
不适用。
3.4.14延时
不适用。
3.4.15老化稳定性
不适用。
3.4.16抗应力开裂
试验温度：230±5℃；
试验时间：96h。
芯轴直径：电缆护套标称直径的7.5倍。3.4.17外导体完整性
不适用。

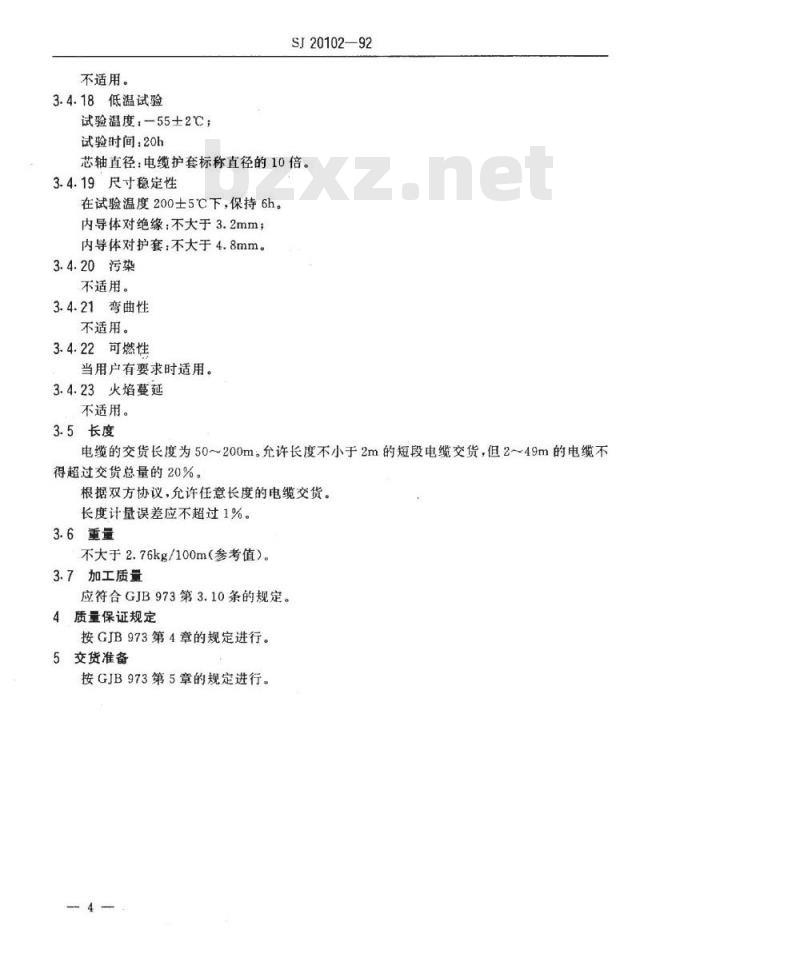

3.4.18低温试验
试验温度，-55±2℃；
试验时间：20h
SJ20102—92wwW.bzxz.Net
芯轴直径：电缆护套标称直径的10倍。3.4.19尺寸稳定性
在试验温度200士5℃下，保持6h。内导体对绝缘：不大于3.2mm；
内导体对护套：不大于4.8mm。
3.4.20污染
不适用。
3.4.21弯曲性
不适用。
3.4.22可燃性
当用户有要求时适用。
3.4.23火焰蔓延
不适用。
3.5长度
电缆的交货长度为50~200m：允许长度不小于2m的短段电缆交货，但2～49m的电缆不得超过交货总量的20%。
根据双方协议，允许任意长度的电缆交货长度计量误差应不超过1%。
3.6重量
不大于2.76kg/100m（参考值）。3.7加工质量
应符合GJB973第3.10条的规定。4质量保证规定
按GJB973第4章的规定进行。
5交货准备
按GJB973第5章的规定进行。
apo1/gp
增构文射损轮佛
SJ20102—92
新定功率（在游届258））
图2功率和衰减
图3结构反射损耗
颠率ME
SJ20102-92
附录A
镀银铜包钢线的主要技术要求
（补充件）
镀银铜包钢线的主要技术要求应符合下表的规定铜含量
(近似值）
线径及其公差
0.17±0.005
电阻率
其镀银层应符合JB3135中对镀银层的要求。附加说明：
本规范由中国电了工业总公司提出。本规范由国营609厂起草。
计划项目代号：B02034。
单线的抗拉强度
断裂伸长率
