【电子行业标准(SJ)】 ４灯整体安装双刀双掷和４刀双掷照明按钮开关及指示器组件详细规范

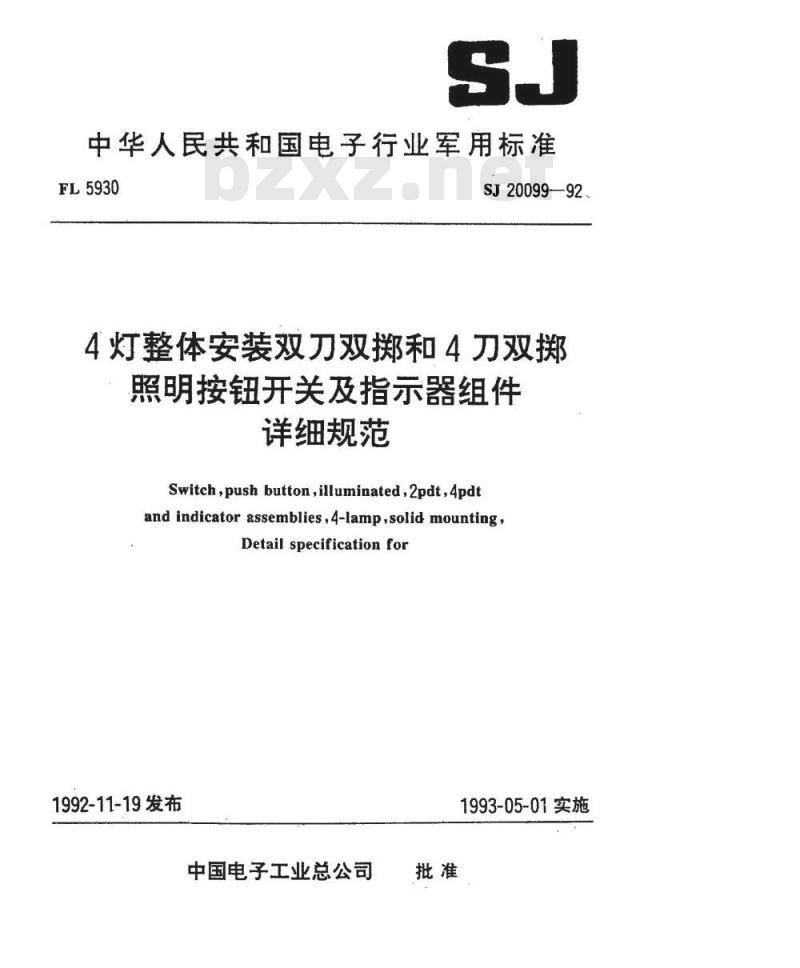

中华人民共和国电子行业军用标准FL5930
SJ20099—92、
4灯整体安装双刀双和4刀双掷
照明按钮开关及指示器组件
详细规范
Switch,push button,illuminated,2pdt,4pdtand indicator assemblies,4-lamp,solid mountingDetail specificationfor
1992-11-19发布
中国电子工业总公司
1993-05-01实施

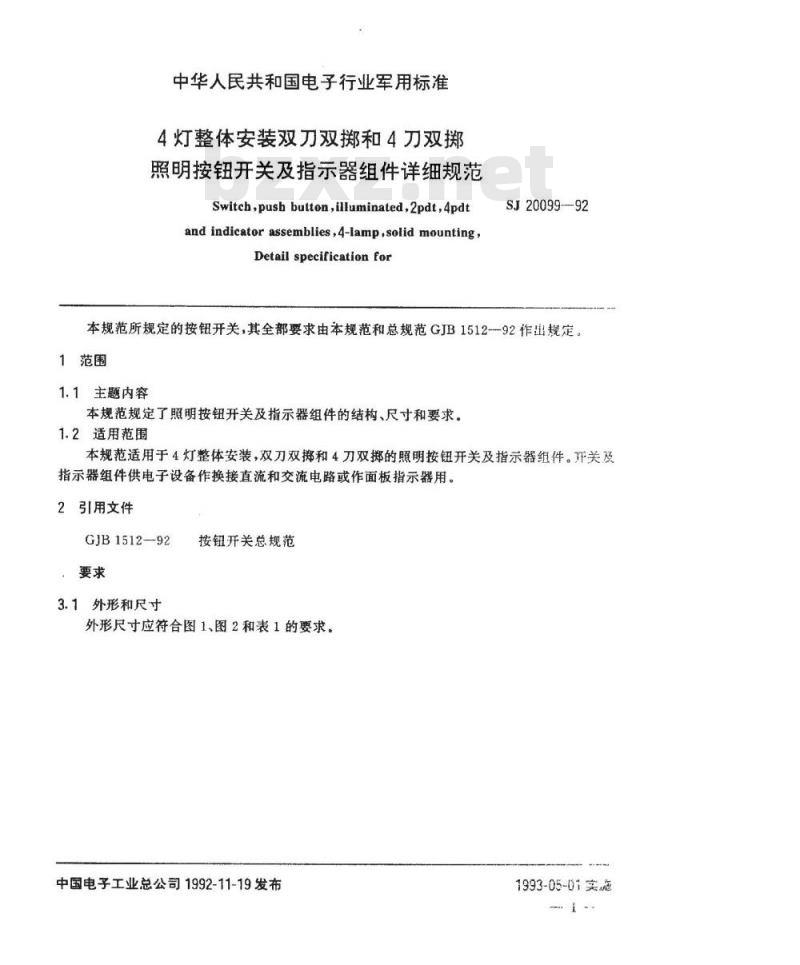

中华人民共和国电子行业军用标准4灯整体安装双刀双掷和4刀双掷照明按钮开关及指示器组件详细规范Switch,pushbutton,illuminated,2pdt,4pdtandindicatorassemblies,4-lamp,solidmountingDetail specification for
SJ20099—92
本规范所规定的按钮开关，其全部要求由本规范和总规范GJB1512-92作出规定。1范围
1.1主题内容
本规范规定了照明按钮开关及指示器组件的结构、尺寸和要求。1.2适用范围
本规范适用于4灯整体安装，双刀双掷和4刀双掷的照明按钮开关及指示器组件。开关及指示器组件供电子设备作换接直流和交流电路或作面板指示器用。2引用文件
GJB1512—92
3.1外形和尺寸
按钮开关总规范
外形尺寸应符合图1、图2和表1的要求。中国电子工业总公司1992-11-19发布1993-05-01实范
进光片为扇平型的开关
20.32±0.38
可动透光片卡锁
SJ20099-92
避光片为加高型并带可动卡锁的开关（应与边录照明板相适应）
按钮俯视图示例
注：①5个灯炮接线端宽2.3mm，具有1.4×2.3mm的焊线孔边缘照明板
（仅供参考）
面板厚度1.524.78
161517
1918110
h5114/16
一开关接线端
灯炮接线端
安装螺孔

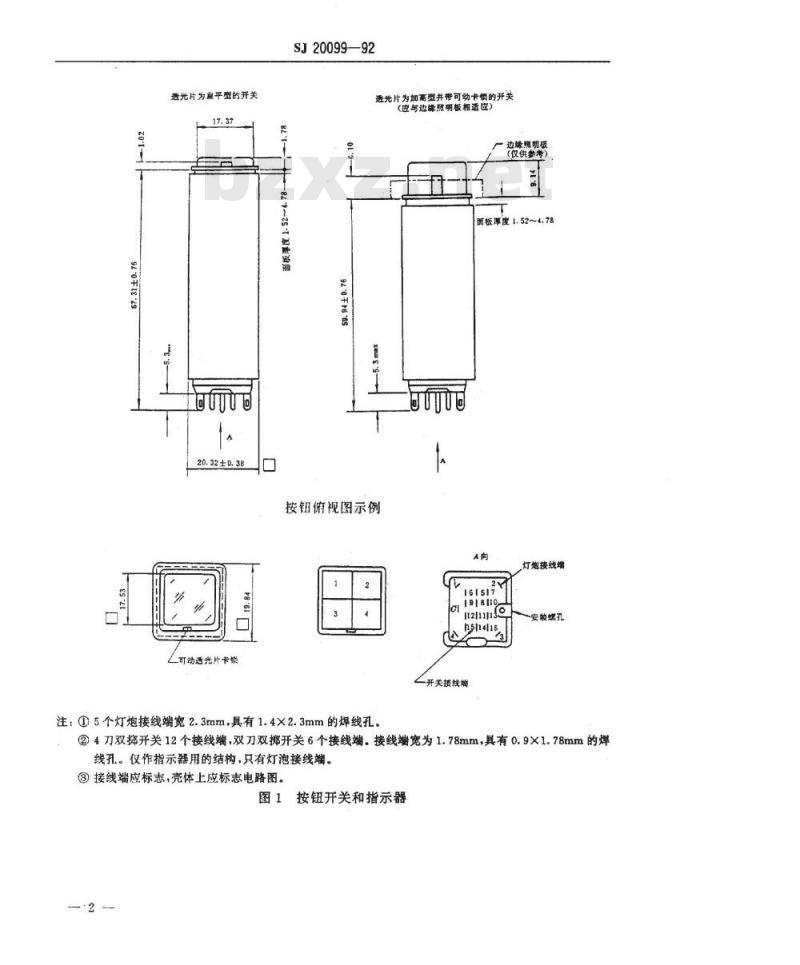

②4刀双开关12个接线端，双刀双挪开关6个接线端。接线端宽为1.78mm，具有0.9×1.78mm的焊线孔。仅作指示器用的结构，只有灯泡接线端。③接线端应标志，壳体上应标志电路图。图1按钮开关和指示器
注，尺寸A见表1。
4—R.0.89
#-5061免费标准bzxz.net
SJ20099—92

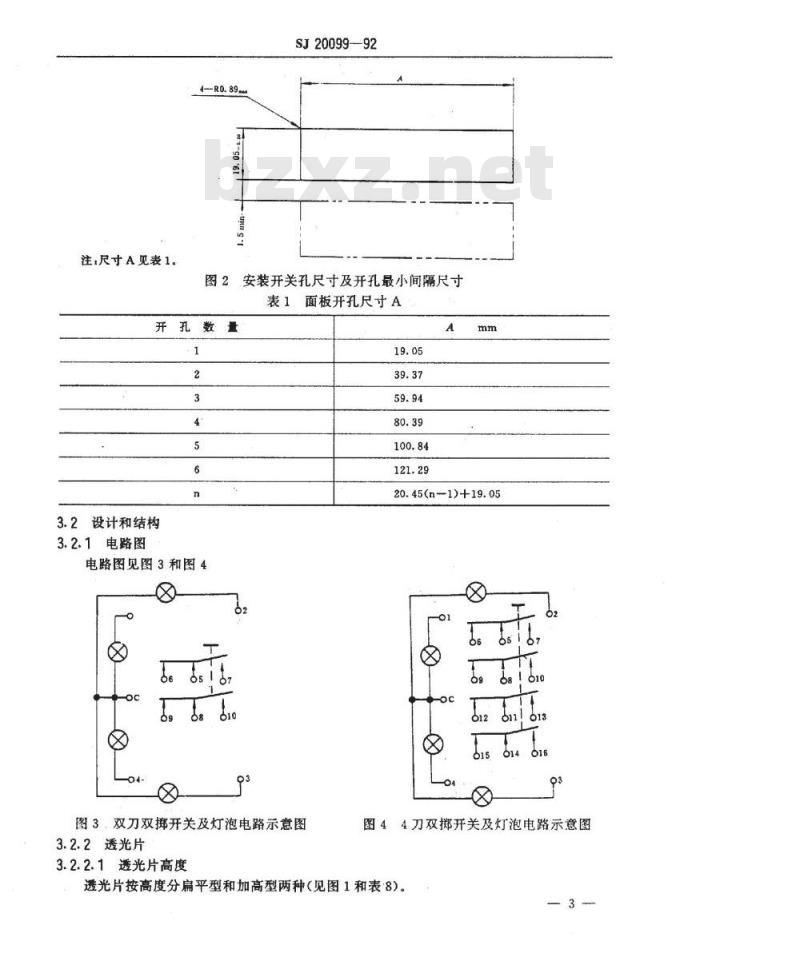

图2安装开关孔尺寸及开孔最小间隔尺寸表1面板开孔尺寸A
开孔数量
3.2设计和结构
3.2.1电路图
电路图见图3和图4
图3，双刀双掷开关及灯泡电路示意图3.2.2透光片
3.2.2.1透光片高度
20.45(n-1)+19.05
图44刀双掷开关及灯泡电路示意图透光片按高度分扁平型和加高型两种（见图1和表8）。SJ20099-92

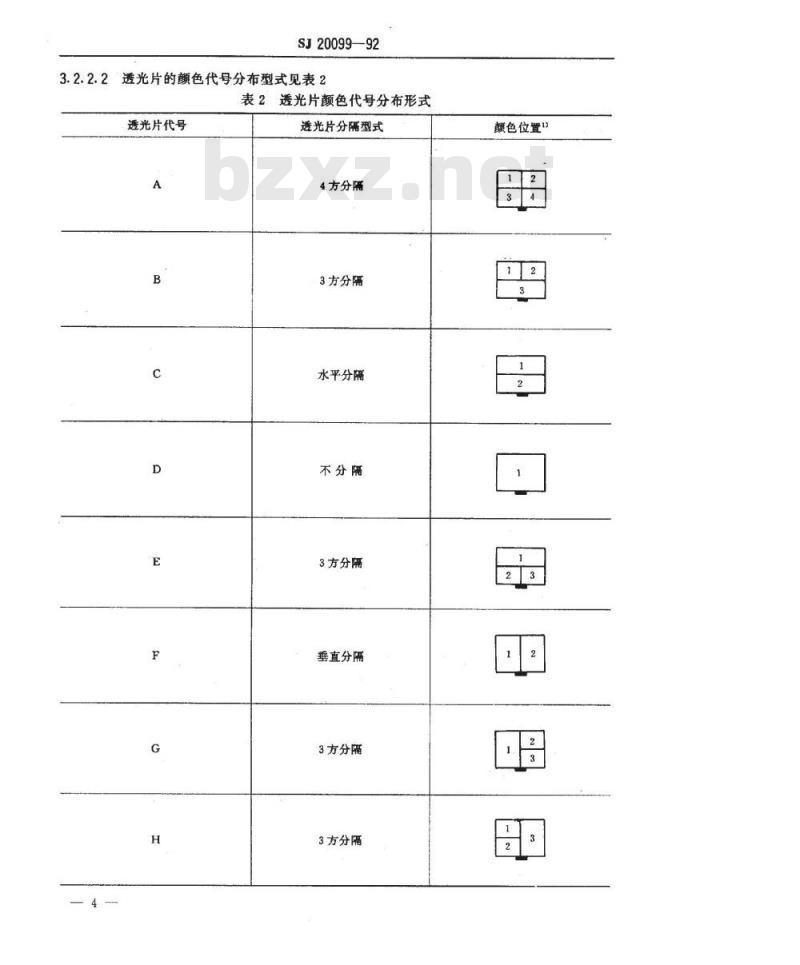

3.2.2.2透光片的颜色代号分布型式见表2表2透光片颜色代号分布形式
透光片代号
透光片分隔型式
4方分隔
3方分隔
水平分隔
不分陷
3方分隔
垂直分两
3方分隔
3方分隔
颜色位置1
SJ20099—92
注：1）图下方涂黑者表示透光片组件可动定位卡锁。3.2.3滤色片和滤色帽
滤色片和滤色帽的颜色见表3
表3滤色片、滤色帽的颜色代号
3.2.4壳体结构
壳体结构：代号1(非密封）。
3.2.5材料和表面处理
滤色片
透光片显示屏：应采用清晰透明的热塑料材料。透光片框架：表面应处理为黑色。滤色帽
开关外壳和安装套：无射频干扰屏蔽时，表面应处理成黑色，有射频干扰屏蔽时，应按有关规定进行表面化学处理。
3.2.6灯泡
灯泡应为满足规定的色度和亮度要求（见3.5～3.6）的小型带凸缘底座的白灯。3.2.7产品规格和元件号
开关和指示器组件产品，可以按结构，制成各种规格（见表8），并用元件号表示。元件号中的规格区分号由表8规定。
元件号示例：J20099/S—006RIG1YI。上例表示透光片高度为加高型，额色代号的分布形式为红、绿、黄三方分隔的B型，使用滤色片的无屏蔽4刀双掷瞬动开关。3.3温度特性
温度特性：代号1（-55～85℃）。3.4电气额定值
电气额定值见表4
表4电气额定值
阻性负载
感性负载
灯泡负载
3.5射频干扰屏蔽
3.5.1屏蔽要求
额定电压和电流
115VAC
当开关按3.5.2的试验方法试验时，衰减应不小于表5的规定。3.5.2试验方法
SJ20099—92
开关的屏蔽效应，应按GJB1512的4.7.32规定的程序测定。试验应包括在表5规定的频率下所进行的电场和平面波测量。表5最小衰减
电场测量频率
150kHz
500kHz
3.6照明颜色
最小衰减
平面波测量频率
100MHz
400MHz
最小衰减
不照明时，透光片应呈现白色半透明状态。在照明时，应能显示表6和表7所规定的照明颜色，试验用灯泡，光强度为0.35士0.02cd。3.7亮度
亮度应符合表6—1和表6—2的规定。试验时，灯泡的光强度应调至0.35±0.02cd。表6-—1
颜色代号
照明色度范围和亮度（使用滤色片时）色度范圈1
2360°k
开关亮度cd/m2)
SJ2009992
注：1）当使用2360°K的照明光源时，用CIE色度图上的X和Y座标表示的散射透光片和滤色片的色度，应在对每种颜色所列的座标所限制的范围内。2）从适用的灯罩的前面观测。
3）SL一光谱轨迹（与另一座标相交成的偶对）表6一2照明色度范圈和亮度（使用滤色帽时)色度范圈
2360-k
颜色代号
开关亮度cd/m2n)
注：1）当使用2360°K的照明光源时，用CIE色度图上的X和Y座标表示的散射透光片和滤色片的色度，应在对每种颜色所列的座标所限制的范围内。2）从适用的灯罩的前面观测。
3）SL一光谱轨迹（与另一座标相交成的偶对）。3.8动作特性
驱动力：15.6士4N。
复位力：2.2N（min）。
驱动行程：5mm（max）。
3.9温度冲击
在温度冲击试验的高温阶段，透光片组件内的4个灯泡应在最大额定电压下通电。3.10振动等级
振动等级代号：2（10～500Hz）。7
3.11介质耐压
SJ20099-92
海拔高度为2100m（气压约5kpa）时，试验电压为450V（有效值）。质量保证规定
见GJB1512第4章。当组合提交鉴定时，应按表7的规定进行。表7组合提交鉴定检验表
—011
4刀双挪交替动作
4刀双瞬动
试验组别（按GJB1512表9）
样本单位数
取自1组\
每种颜色”
4取自1组
注：1）2个样本单位应经受本规范的射频干扰屏敲试验。2）适用于低气压下的电气寿命试验。鉴定批准范围
全部元件号
3）在2组至7组试验的样本单位上，每种颤色安装2个透光片，供8组试验用。4）只在2组和3组进行密封试验。表8规格区分号、设计和动作特性规格区分号13)
—001
—002
005(X×××)
—006(×××)
007(XX)
-008(×)
—009(XX)
010(××)
011(×××)
-012(X×X)
013(XXX×)
-014(×××)
015(X×)
—016(X)
017(XXX)
-018(××）
电路说明
4刀双掷瞬动
4刀双掷交替动作
4刀双挪瞬动
4刀双挪交替动作
4刀双掷瞬动
4刀双掷暖动
4刀双挪瞬动
4刀双掷瞬动
4刀双掷瞬动
4刀双瞬动
4刀双挪瞬动
4刀双掷瞬动
4刀双掷交替动作
4刀双挪交替动作
4刀双挪交替动作
4刀双掷交替动作
4刀双掷交替动作
4刀双挪交替动作
透光片代号\
透光片高度
射频干扰屏蔽
规格区分号133)
-019(××)
—020(X××)
-021(XXXX)
022(XXX)
023(××)
—024(X)
-025(XXX)
-026(X×）
-027（XXX）
-028(XXX)
—029(××XX）
-030(XXX)
031(XX)
-032(×)
033(XXX)
034(XX)
-035(XXX)
036(XX×)
037(XX××)
-038(XXX)
-039(XX)
—040(×)
-041(XX×)
042(XXX)
-043（XXX)
-044(XXX)
—045(×××)
—046(×××)
047(XX)
-048（×）
049×X×)
-050（××)
051(XXX)
-052(XXX)
—053(XXX)
054(XXX)
—055(×X）)
—056（×)
-057(XXX)
-058(X×)
059(XXX)
060(XXX)
061(XXXX)
电路说明
4刀双挪交替动作
4刀双掷交替动作
双刀双搬动
双刀双邦瞬动
双刀双掷瞬动
双刀双挪瞬动
双刀双挪瞬动
双刀双掷瞬动
双刀双掷瞬动
双刀双瞬动
双刀双挪交替动作
双刀双掷交替动作
双刀双挪交替动作
双刀双邦交替动作
双刀双挪交替动作
双刀双掷交替动作
双刀双掷交替动作
双刀双挪交替动作
4刀双挪瞬动
4刀双挪瞬动
4刀双掷解动
4刀双掷瞬动
4刀双掷瞬动
4刀双掷瞬动
4刀双掷瞬动
4刀双挪瞬动
4刀双挪交替动作
4刀双挪交替动作
4刀双掷交替动作
4刀双挪交替动作
4刀双掷交替动作
4刀双掷交替动作
4刀双挪交替动作
4刀双挪交替动作
双刀双挪瞬动
双刀双掷瞬动
双刀双挪瞬动
双刀双挪瞬动
双刀双掷瞬动
双刀双掷解动
双刀双掷瞬动
双刀双掷瞬动
双刀双掷交替动作
SJ20099-92
续表8
透光片代号\
透光片高度
射颖干扰屏鼓
规格区分号133)
-062(XXX)
—063(XX)
-064(X)
065(XXX)
—066XX)
-067XXX)
068(XX)
-069(XXXX)
—070(X×X)
—071(XX)
—072（×）
-073(XXX)
-074(××)
—075(××)
—076（×XX)
077(X×X×)
-078(XXX)
—079(X×)
-080（)
—081(×XX)
082(×X)
-083(XXX)
084（XXX)
-085(X×××)
086(XXX)
087(XX)
—088(×)
—089(×××)
—090(××)
—091(×××)
—092（XXX)
—093(X×××)
094(XXX)
-095(XX)
096（X）
097(XXX)
—098（××）
—099(××)
-100(XXX)
-101(XX××)
—102(×X×)
103（××)
—104(×)
电路说明
双刀双挪交替动作
双刀双掷交替动作
双刀双挪交替动作
双刀双掷交替动作
双刀双交替动作
双刀双掷交替动作
双刀双掷交替动作
4刀双掷瞬动
4刀双挪脱动
4力双挪瞬动
4刀双掷瞬动
4刀双挪瞬动
4刀双瞬动
4刀双挪瞬动
4刀双器动
4刀双交替动作
4刀双挪交替动作
4刀双掷交替动作
4刀双挪交替动作
4刀双挪交替动作
4刀双挪交替动作
4刀双挪交替动作
4刀双挪交替动作
双刀双挪瞬动
双刀双挪瞬动
双刀双挪瞬动
双刀双挪脱动
双刀双挪瞬动
双刀双瞬动
双刀双挪瞬动
双刀双掷瞬动
双刀双挪交替动作
双刀双掷交替动作
双刀双掷交替动作
双刀双掷交替动作
双刀双掷交替动作
双刀双挪交替动作
双刀双挪交替动作
双刀双挪交替动作
4刀双瞬动
4刀双掷瞬动
4刀双挪瞬动
4刀双挪瞬动
SJ20099—92
续表8
透光片代号23
透光片高度
射频干扰屏蔽
规格区分号131
105(XXX)
-106（X×）
-107(XXX)
-108（XXX)
—109(××××)
—110(×××)
—111(××)
-112(X)
-113(X××)
-114(××)
-115(X××)
116(X×X)
117(××××)
-118(X××)
119（××）
-120(×)
-121(XXX)
--122(××)
123(×XX)
—124(X××)
--125XXXX)
-126(XXX)
127(X×)
-128(×)
129(××X)
130(××)
-131(X××)
—132(×××)
—136
—147
电路说明
4刀双掷解动
4刀双挪瞬动
4刀双挪瞬动
4刀双挪瞬动
4刀双挪交替动作
4刀双挪交替动作
4刀双挪交替动作
4刀双挪交替动作
4刀双挪交替动作
4刀双挪交替动作
4刀双挪交替动作
4刀双交替动作
双刀双掷瞬动
双刀双掷瞬动
双刀双挪瞬动
双刀双挪瞬动
双刀双挪瞬动
双刀双瞬动
双刀双挪瞬动
双刀双拂瞬动
双刀双挪交替动作
双刀双交替动作
双刀双挪交替动作
双刀双挪交替动作
双刀双掷交替动作
双刀双掷交替动作
双刀双挪交替动作
双刀双掷交替动作
4刀双掷瞬动
4刀双挪交替动作
4刀双掷瞬动
4刀双挪交替动作
双刀双掷瞬动
双刀双挪交替动作
双刀双挪脱动
双刀双掷交替动作
双刀双掷瞬动
双刀双掷交替动作
双刀双掷瞬动
双刀双挪交替动作
指示器
指示器
指示器
SJ20099—-92
续表8
透光片代号\
透光片高度
射频干扰屏蔽
