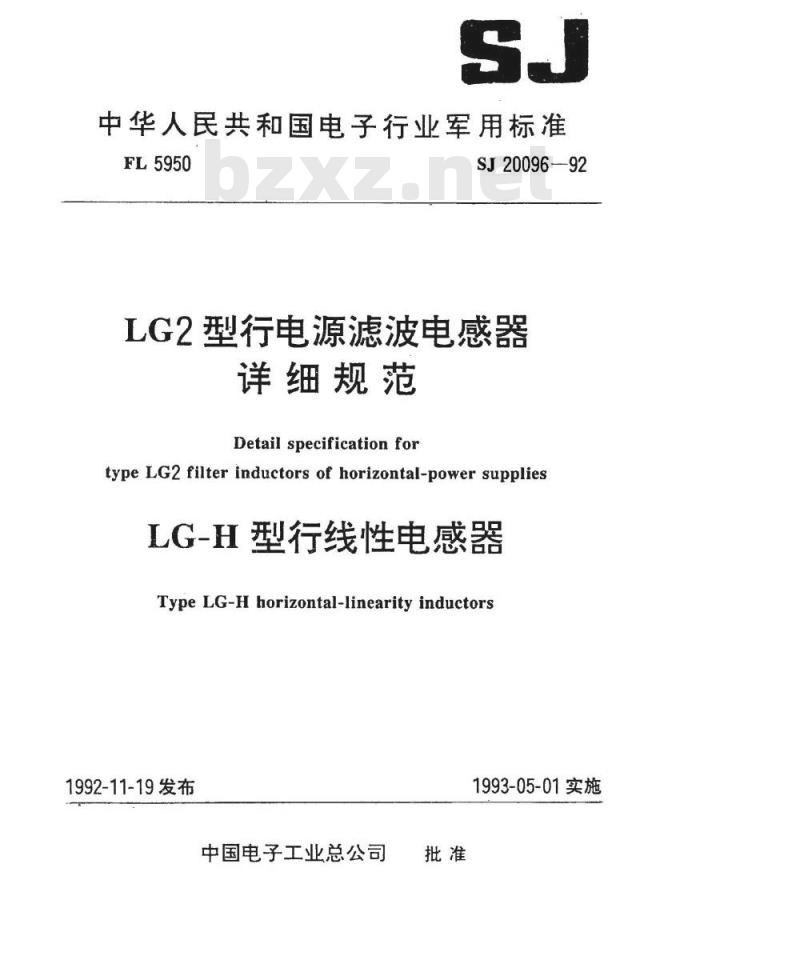

中华人民共和国电子行业军用标准FL5950
SJ20096-92
LG2型行电源滤波电感器
详细规范
Detail specificationfor
type LG2 filter inductors of horizontal-power suppliesLG-H型行线性电感器
Type LG-H horizontal-linearity inductors1992-11-19发布
中国电子工业总公司
1993-05-01实施

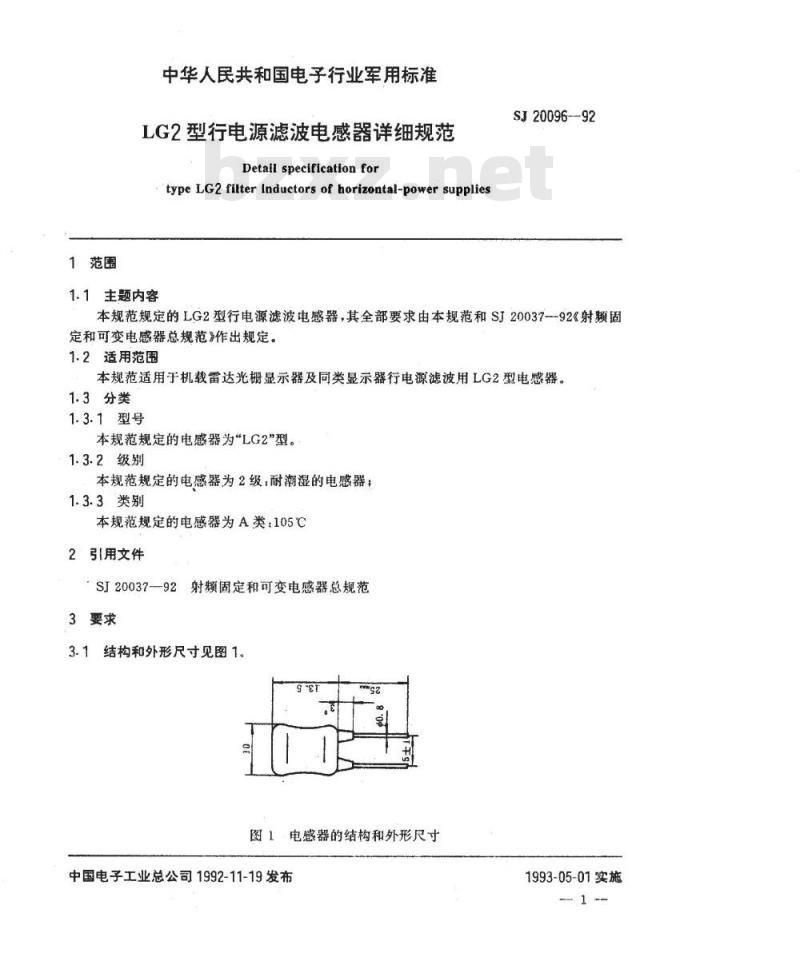

1范围
中华人民共和国电子行业军用标准LG2型行电源滤波电感器详细规范Detail specification for
typeLG2filterInductorsofhorizontal-powersupplies1.1主题内容
SJ20096--92
本规范规定的LG2型行电源滤波电感器，其全部要求由本规范和SJ20037--92《射频固定和可变电感器总规范》作出规定。1.2适用范围
本规范适用于机载雷达光栅显示器及同类显示器行电源滤波用LG2型电感器。1.3分类
1.3.1型号
本规范规定的电感器为\LG2”型。1.3.2级别
本规范规定的电感器为2级：耐潮湿的电感器：1.3.3类别
本规范规定的电感器为A类：105℃2引用文件
SI20037-—92射频固定和可变电感器总规范3要求
结构和外形尺寸见图1
图1电感器的结构和外形尺寸
中国电子工业总公司1992-11-19发布1993-05-01实施

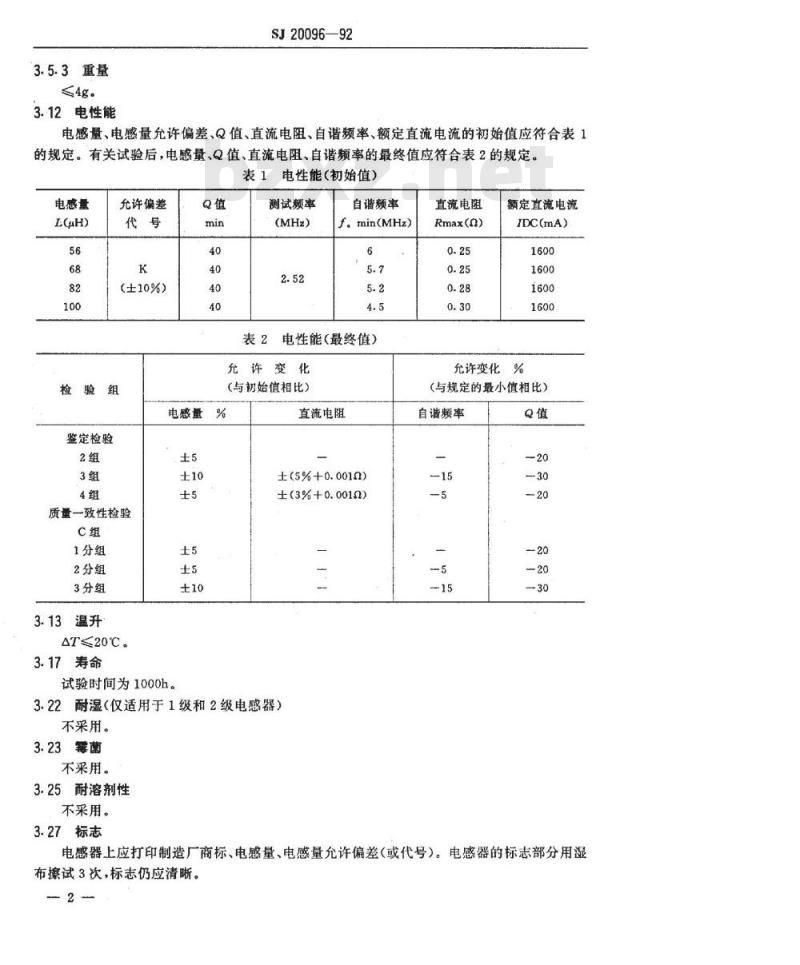

3.5.3重量
≤4g。
3.12电性能
SJ20096—92
电感量、电感量允许偏差、Q值、直流电阻、自谐频率、额定直流电流的初始值应符合表1的规定。有关试验后，电感量、Q值、直流电阻、自谐频率的最终值应符合表2的规定。表1电性能（初始值）
电感量
L(μH)免费标准bzxz.net
充许偏差
(±10%)
检验组
测试频率
自谐频率
f.min(MHz)
电性能（最终值）
充许变化
（与初始值相比）
电感量%
鉴定检验
质量一致性检验
1分组
2分组
3分组
3.13温升
AT≤20℃。
3.17寿命
试验时间为1000h。
直流电阻
±(5%+0.0010)
±(3%+0.0010)
3.22耐湿（仅适用于1级和2级电感器）不采用。
3.23雾菌
不采用。
3.25耐溶剂性
不采用。
3.27标志
直流电阻
Rmax(0)
额定直流电流
IDC(mA)
充许变化：%
(与规定的最小值相比）
自谐频率
电感器上应打印制造厂商标、电感量、电感量允许偏差（或代号）。电感器的标志部分用布擦试3次，标志仍应清晰。

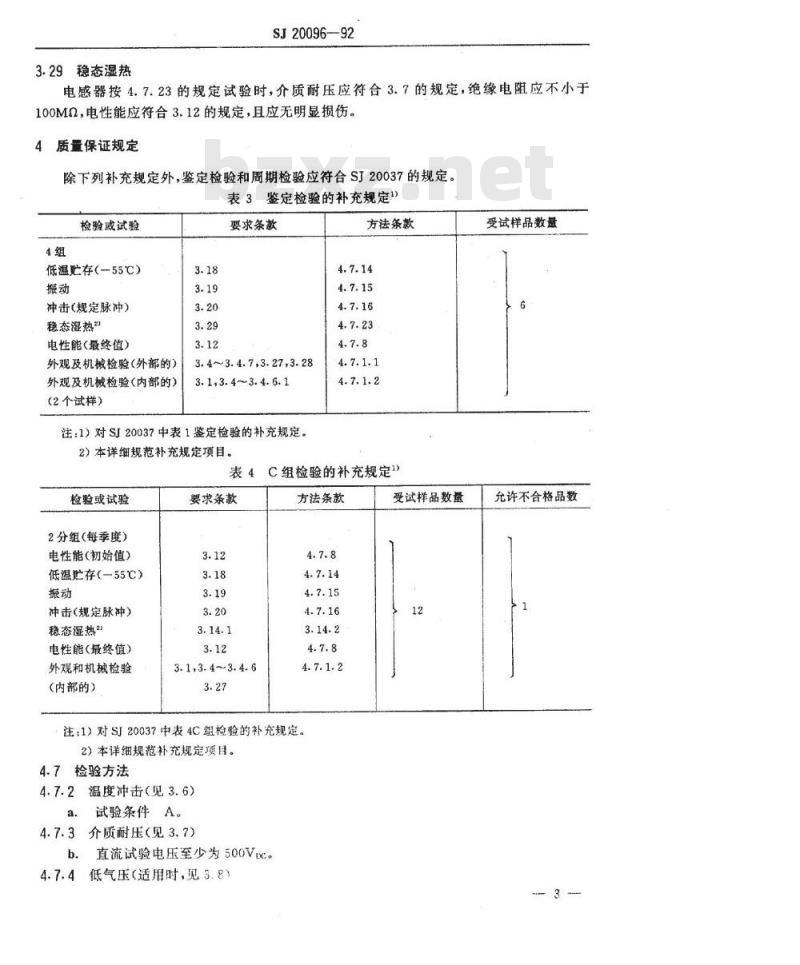

3.29稳态湿热
SJ20096--92
电感器按4.7.23的规定试验时，介质耐压应符合3.7的规定，绝缘电阻应不小于100MQ，电性能应符合3.12的规定，且应无明显损伤。4质量保证规定
除下列补充规定外，鉴定检验和周期检验应符合SJ20037的规定。表3鉴定检验的补充规定1)
检验或试验
低温存（—55℃）
冲击（规定脉冲)
稳态湿热?
电性能（最终值）
外观及机械检验（外部的）
外观及机械检验（内部的）
（2个试样）
要求条款
3.4~3.4.7,3.27,3.28
3.1,3.43.4.6.1
注：1）对SJ20037中表1鉴定检验的补充规定。2）本详细规范补充规定项目。
方法条款
表4C组检验的补充规定1
检验或试验
2分组（每季度）
电性能（初始值）
低温贮存（—55℃）
冲击（规定脉冲）
稳态湿热”
电性能(最终值)
外观和机械检验
(内部的)
要求条款
3.1,3.4~3.4.6
方法条款
注：1）对SJ20037中表4C组检验的补充规定。2）本详细规范补充规定项目。
4.7检验方法
4.7.2温度冲击（见3.6）
a.试验条件A。
4.7.3介质耐压（见3.7）
b。直流试验电压至少为500Vrc。4.7.4低气压（适用时，见3.8）受试样品数量
受试样品数量
允许不合格品数

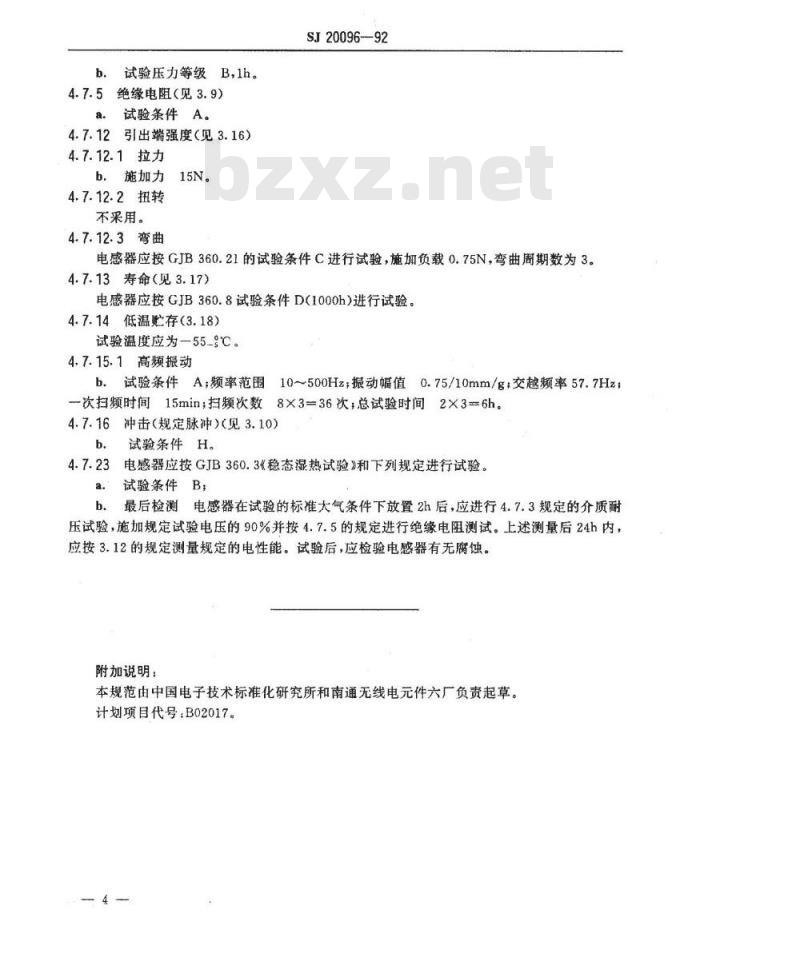

b.试验压力等级B,1h。
4.7.5绝缘电阻（见3.9）
a。试验条件A。
4.7.12引出端强度（见3.16）
4.7.12.1拉力
b、施加力
4.7.12.2扭转
不采用。
4.7.12.3弯曲
SJ20096-—92
电感器应按GJB360.21的试验条件C进行试验，施加负载0.75N，弯曲周期数为3。4.7.13寿命（见3.17)
电感器应按GJB360.8试验条件D(1000h）进行试验。4.7.14低温贮存（3.18）
试验温度应为-55-9℃。
4.7.15.1高频振动
b.试验条件A；频率范围10~500Hz；振动幅值0.75/10mm/g；交越频率57.7Hz一次扫频时间15min；扫频次数8×3=36次；总试验时间2×3=6h。4.7.16冲击（规定脉冲）（见3.10）b.
试验条件H。
电感器应按GJB360.3《稳态湿热试验》和下列规定进行试验。试验条件B；
b.最后检测电感器在试验的标准大气条件下放置2h后，应进行4.7.3规定的介质耐压试验，施加规定试验电压的90%并按4.7.5的规定进行绝缘电阻测试。上述测量后24h内，应按3.12的规定测量规定的电性能。试验后，应检验电感器有无腐蚀。附加说明：
本规范由中国电子技术标准化研究所和南通无线电元件六厂负责起草。计划项目代号：B02017。
